В этой статье мы рассматриваем Chevrolet Silverado четвертого поколения, доступный с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Chevrolet Silverado 2019, 2020, 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Chevrolet Silverado 2019-2022
Блок предохранителей левой приборной панели

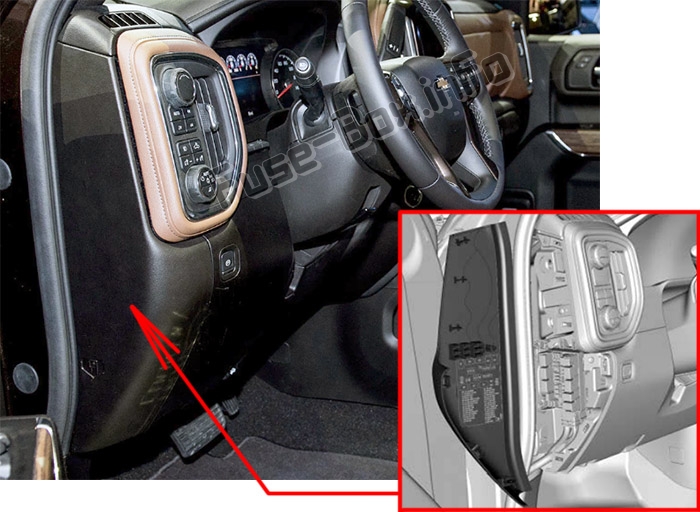

Он расположен на краю приборной панели со стороны водителя.
Блок предохранителей правой приборной панели
Он расположен на краю приборной панели со стороны пассажира.
Чтобы получить доступ к задней части блока предохранителей:
1. Нажмите на язычок в верхней части блока вниз;
2. Вытяните верх блока наружу;
3. Выполните шаги 1-2 в обратном порядке для переустановки.
Моторный отсек
Моторный отсек
Назначение предохранителей в блоке предохранителей моторного отсека
| № | Назначение |
|---|---|
| 1 | Дальний свет левый |
| 2 | Дальний свет правый |
| 3 | Фара левая |
| 4 | Фара правая |
| 6 | 2019-2021: TIM |
| 7 | — |
| 8 | Противотуманная фара |
| 9 | 2019-2020: VKM |
| 10 | — |
| 11 | Police upfitter |
| 12 | — |
| 13 | Омыватель передний |
| 14 | Омыватель задний |
| 15 | 2019-2021: MSB driver |
| 16 | — |
| 17 | IECL 1 |
| 19 | Инвертор DC/AC |
| 20 | 2019: IECR 2. 2020-2022: IECR 2 (LD) / EBCM2 (HD) |
| 21 | 2019-2021: MSB pass |
| 22 | IECL 2 |
| 24 | Eboost 1 / EBCM 1 |
| 25 | 2019-2021: REC |
| 26 | — |
| 27 | Гудок |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Задний стеклоочиститель |
| 33 | Подогрев зеркал |
| 34 | Габаритный огонь левый |
| 37 | 2019-2021: Euro trailer |
| 38 | 2019-2021: TIM |
| 39 | — |
| 40 | Misc ignition |
| 41 | Габаритный огонь прицепа |
| 42 | Габаритный огонь правый |
| 44 | — |
| 45 | 2019-2021: Второй топливный насос |
| 46 | Зажигание модуля управления двигателем |
| 47 | Зажигание модуля управления трансмиссией |
| 48 | — |
| 49 | Модуль управления трансмиссией |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | Центральный стоп-сигнал |
| 54 | Задний ход прицепа |
| 55 | Фонарь заднего хода прицепа |
| 56 | SADS |
| 57 | TTPM/SBZA |
| 58 | 2019: Стартер. 2020-2022: Стартер (LD & HD DSL) |
| 60 | Активное управление топливом 1 |
| 61 | VES |
| 62 | Интегрированный модуль управления шасси/CVS |
| 63 | Аккумулятор прицепа |
| 65 | Вспомогательный электрический центр под капотом |
| 66 | Вентилятор охлаждения левый |
| 67 | Активное управление топливом 2 |
| 68 | — |
| 69 | 2019: Венец стартера. 2020-2022: Венец стартера (LD) / Стартер (HD Gas) |
| 71 | Вентилятор охлаждения |
| 72 | Вентилятор охлаждения правый |
| 73 | Стоп/поворотник прицепа левый |
| 74 | 2019-2021: TIM 2022: Модуль интерфейса прицепа 1 |
| 75 | DEFC |
| 76 | Электрический RNG BDS |
| 78 | Модуль управления двигателем |
| 79 | Вспомогательный аккумулятор |
| 80 | Насос охлаждения кабины |
| 81 | Стоп/поворотник прицепа правый |
| 82 | 2019-2021: TIM 2022: Модуль интерфейса прицепа 2 |
| 83 | FTZM |
| 84 | Тормоз прицепа |
| 85 | ENG |
| 86 | Модуль управления двигателем |
| 87 | Форсунка B четная |
| 88 | Датчик O2 B |
| 89 | Датчик O2 A |
| 90 | Форсунка A нечетная |
| 91 | Управление дросселем модуля управления двигателем |
| 92 | 2019-2021: Муфта вентилятора охлаждения 2022: Муфта вентилятора охлаждения/ Аэрошаттер |
| Реле | |
| 5 | Фары |
| 18 | Инвертор DC/AC |
| 23 | Задний стеклоочиститель |
| 35 | Габаритные огни |
| 36 | Запуск/Завод |
| 43 | 2019-2021: Второй топливный насос |
| 59 | Муфта кондиционера |
| 64 | 2019: Стартер. 2020-2021: Стартер (LD & HD DSL) / Муфта вентилятора охлаждения (HD Gas) 2022: Стартер (LD & HD DSL) |
| 70 | 2019: Венец стартера. 2020-2022: Венец стартера (LD) / Стартер (HD Gas) |
| 77 | Силовая установка |
Блок предохранителей левой приборной панели
Назначение предохранителей в блоке предохранителей левой приборной панели
| № | Назначение |
|---|---|
| F1 | Задние подогреваемые сиденья левое/правое |
| F3 | 2019-2020: Euro trailer |
| F4 | — |
| F5 | 2019-2020: Передний болстер 2021-2022: Запасной/MFEG (Многофункциональный задний бортик) |
| F6 | Подогреваемые и охлаждаемые сиденья левое/правое |
| F8 | 2019-2020: Развлечения для задних сидений/ Защита от кражи |
| F9 | Пассивный вход/Пассивный запуск/Модуль сиденья водителя |
| F10 | — |
| F11 | 2019-2020: Солнцезащитный экран |
| F12 | Электрическое сиденье пассажира |
| F13 | Внешний отбор мощности/ Специальное оборудование опция 1 |
| F14 | — |
| F15 | — |
| F16 | Усилитель |
| F17 | MFEG (Многофункциональный задний бортик) |
| F18 | — |
| F20 | Задняя дверь |
| F22 | Заднее раздвижное окно |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Автоматические предохранители | |
| CB1 | — |
| Реле | |
| K1 | Открытие заднего раздвижного окна |
| K2 | Закрытие заднего раздвижного окна |
| K3 | MFEG основной 1 |
| K4 | MFEG дополнительный 1 |
| K5 | MFEG дополнительный 2 |
| K6 | MFEG основной 2 |
| K7 | 2019-2020: Защита от кражи |
| K8 | — |
Блок предохранителей правой приборной панели
Назначение предохранителей в блоке предохранителей правой приборной панели
| № | Назначение |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальная система дистанционного управления |
| F4 | — |
| F5 | — |
| F6 | Передний вентилятор |
| F8 | Выключатель поясничной поддержки |
| F10 | Модуль управления кузовом 6/ Модуль управления кузовом 7 |
| F11 | Сиденье/ Модуль блокировки колонны |
| F12 | Модуль управления кузовом 3/Модуль управления кузовом 5 |
| F14 | Модуль зеркал/окон |
| F17 | Управление на руле |
| F18 | Модуль обработки видео/ Обнаружение препятствий |
| F19 | Дискретный логический выключатель зажигания (DLIS) |
| F20 | Охлаждаемые сиденья |
| F21 | НЕ R/C |
| F22 | Подогрев руля |
| F23 | ПРОЧ Р/C |
| F24 | 2019-2021: Зажигание кластера приборной панели/ Верхняя панель 2022: Отбор мощности/ Вспомогательный дисплей отражательного света/ Кластер приборной панели/ Центральный шлюзовой модуль/ Внутреннее зеркало заднего вида/ Зажигание модуля верхней консоли |
| F25 | Зажигание отопления, вентиляции и кондиционирования/Вспомогательное отопление, вентиляция и кондиционирование |
| F26 | Порты USB/ Специальное оборудование опция сохраненного питания аксессуаров |
| F27 | Розетка питания аксессуаров/ Сохраненное питание аксессуаров |
| F28 | Розетка питания аксессуаров/ Аккумулятор |
| F30 | Модуль обнаружения и диагностики/ Тормоз парковки |
| F31 | Модуль управления кузовом 4 |
| F32 | Специальное оборудование опция/ Соединение канала данных |
| F33 | Модуль управления кузовом 8 |
| F34 | Грузовой фонарь |
| F40 | Центральный шлюзовой модуль (CGM) |
| F41 | Инфотейнмент 1 |
| F42 | Платформа подключения телематики (TCP) |
| F43 | — |
| F44 | 2019-2021: Активное управление вибрацией (AVM) |
| F45 | Модуль управления кузовом 2 |
| F46 | Отопление, вентиляция и кондиционирование/ Аккумулятор 1 |
| F47 | Кластер приборной панели/ Аккумулятор |
| F48 | Модуль управления трансмиссией |
| F49 | Модуль управления кузовом 1 |
| F50 | — |
| F51 | Аккумулятор 1 |
| F52 | Аккумулятор 2 |
| F53 | — |
| F54 | Люк |
| F55 | Электрическое сиденье водителя |
| F56 | DC DC TRANS 1 |
| F57 | DC DC TRANS 2 |
| F58 | Инфотейнмент 2 |
| Автоматические предохранители | |
| CB1 | Розетка питания аксессуаров 2 |
| CB2 | Розетка питания аксессуаров 1/ Прикуриватель |
| CB3 | 2019-2021: Розетка питания аксессуаров 3 |
| CB4 | 2019-2021: Розетка питания аксессуаров 4 |
| Реле | |
| K1 | Запуск/Завод |
| K2 | Сохраненное питание аксессуаров/ Аксессуар 1 |
| K4 | 2019-2021: Сохраненное питание аксессуаров/ Аксессуар 2 |
| K5 | — |
