В этой статье мы рассмотрим рестайлинговую восьмую генерацию Ford F-650 / F-750, доступную с 2021 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Ford F-650 и F-750 2021 и 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Ford F650 / F750 2021-2022…

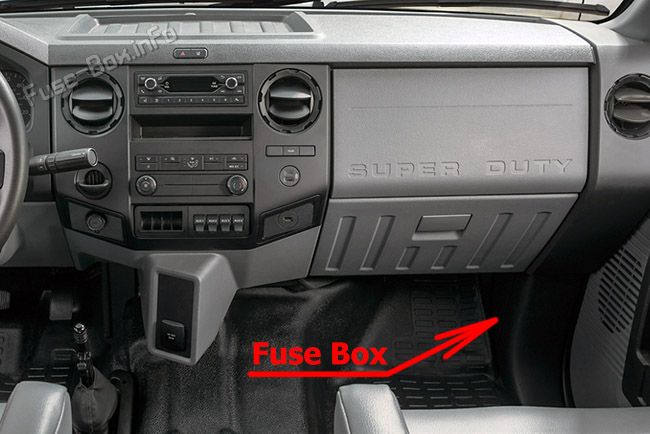

Расположение блока предохранителей
Панель предохранителей находится в нише для ног пассажира. Снимите крышку панели, чтобы получить доступ к предохранителям. Потяните крышку панели предохранителей на себя, чтобы снять ее. Когда фиксаторы панели отсоединятся, дайте панели легко упасть.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в салоне (2021-2022)
| № | Номинал | Защищаемый компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10 A | Переключатель замка правой и левой передней двери. Переключатель телескопического зеркала. Переключатель правого и левого переднего окна (два блока окон). Мотор правого и левого переднего окна. Инвертор. |
| 3 | 7.5 A | Переключатель регулировки зеркал. |
| 4 | 20 A | Дополнительный модуль переводчика. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | 10 A | Питание разъема Smart data link. Разъем диагностики воздушных тормозов. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7.5 A | Разъем Smart data link. Enterprise wired-in-device (2021). |
| 13 | 7.5 A | Приборная панель. Модуль управления рулевой колонкой. |
| 14 | — | Не используется. |
| 15 | 15 A | Модуль климат-контроля. |
| 16 | — | Не используется. |
| 17 | — | Не используется. |
| 18 | 7.5 A | Датчик крена. Электронная система стабилизации и неэлектрическая система стабилизации. |
| 19 | 5 A | 2022: Модуль управления телематикой. |
| 20 | 5 A | Замок зажигания. |
| 21 | 5 A | 2021: Переключатель тормоза выхлопа. |
| 22 | — | Не используется. |
| 23 | 30 A | Мотор левого переднего окна. |
| 24 | — | Не используется. |
| 25 | — | Не используется. |
| 26 | 30 A | Мотор правого переднего окна. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | 15 A | Реле складывания зеркала. |
| 30 | 5 A | Сигнал торможения для воздушных тормозов. Сигнал стоп-лампы для доступа клиента. Реле изоляции торможения-включения. Реле стоп-лампы для прицепа. |
| 31 | 10 A | Модуль интерфейса Upfitter. Приемник радиочастотного сигнала. |
| 32 | 20 A | Радио. |
| 33 | — | Не используется. |
| 34 | — | Не используется. |
| 35 | 5 A | Переключатель Tow Haul. |
| 36 | 15 A | Камера предупреждения о выходе из полосы. |
| 37 | — | Не используется. |
| 38 | 30 A | Переключатель левого переднего электростеклоподъемника (четыре блока окон). |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в моторном отсеке (2021-2022)
| № | Номинал | Защищаемый компонент |
|---|---|---|
| 1 | 20 A | Сигнал горна. |
| 2 | 40 A | Мотор вентилятора отопителя. Управление мотором вентилятора отопителя. |
| 3 | 20 A | 2022: Upfit — рама. |
| 4 | 30 A | Стартер. |
| 5 | — | Не используется. |
| 6 | 20 A | Реле Upfitter 4. |
| 8 | — | Не используется. |
| 10 | — | Не используется. |
| 12 | — | Не используется. |
| 13 | 10 A | Запасной для запуска/работы. Реле модуля удаленного климат-контроля (2022). |
| 14 | 10 A | Адаптивный круиз-контроль. |
| 15 | 10 A | Реле мотора вентилятора отопителя. |
| 16 | 20 A | Воздушный осушитель. |
| 17 | 10 A | Модуль управления силовой установкой — питание зажигания в режиме работы. Модуль управления свечей накала — питание зажигания в режиме работы (дизель). |
| 18 | 10 A | Система антиблокировочных тормозов в режимах запуска/работы. |
| 19 | 10 A | Модуль управления трансмиссией. Питание зажигания в режиме работы (дизель). |
| 20 | 30 A | Мотор стеклоочистителя лобового стекла. |
| 21 | — | Не используется. |
| 22 | — | Не используется. |
| 23 | 10 A | Альтернатор 2 (только двойной альтернативатор). |
| 24 | 40 A | Шина питания модуля управления кузовом 2 в режиме работы. |
| 25 | 50 A | Шина питания модуля управления кузовом 1 в режиме работы. |
| 26 | — | Не используется. |
| 27 | 20 A | Питание аккумулятора для строителя кузова. |
| 28 | — | Не используется. |
| 29 | 10 A | Линия A Альтернатор 1. |
| 30 | — | Не используется. |
| 31 | 60 A | Насос Hydromax. |
| 32 | 20 A | Модуль управления силовой установкой. |
| 33 | 20 A | Соленоид вентиляции канистры (бензин). Соленоид очистки канистры (бензин). Актуатор переменного фазинга 11 (бензин). Нагреваемый датчик кислорода выхлопных газов (бензин). Питание бака мочевины (дизель). Клапан обхода охлаждения рециркуляции выхлопных газов (дизель). |
| 34 | 10 A | Реле муфты кондиционера. Питание доступа клиента к энергии транспортного средства 3. Переменный масляный насос (дизель). Вентилятор охлаждения (дизель). Сцепление вентилятора (бензин). Переключатель тормоза выхлопа (2022). |
| 35 | 20 A | Катушка на свече (бензин). Бак мочевины (дизель). Контроллер свечей накала (дизель). Модуль управления датчиком оксидов азота (дизель). Датчик твердых частиц (дизель). |
| 36 | 10 A | Регулятор объема топлива (дизель). Регулятор давления топлива (дизель). |
| 37 | — | Не используется. |
| 38 | — | Не используется. |
| 39 | — | Не используется. |
| 41 | 30 A | Модуль управления тормозами прицепа. |
| 43 | 30 A | 2022: Upfit — панель приборов шасси. |
| 45 | — | Не используется. |
| 46 | 10 A | Соленоид муфты кондиционера. |
| 47 | 40 A | Реле Upfitter 1. |
| 48 | 20 A | Питание Upfitter в режимах работы и аксессуара. |
| 49 | 30 A | Модуль электроники насоса (бензин). Топливный насос (дизель). |
| 50 | 15 A | Питание форсунок (бензин). |
| 51 | 20 A | Розетка питания #1. |
| 52 | — | Не используется. |
| 53 | 30 A | Фары парковочные для прицепа. |
| 54 | — | Не используется. |
| 55 | 20 A | Реле Upfitter 3. |
| 56 | — | Не используется. |
| 58 | 5 A | Питание USB. |
| 59 | 10 A | 2022: Фары парковочные U-Haul. |
| 60 | 10 A | Переключатель селектора двойного топливного бака (дизель). |
| 61 | — | Не используется. |
| 62 | — | Не используется. |
| 63 | 20 A | Компрессор водительского сиденья. |
| 64 | 20 A | Компрессор пассажирского сиденья. |
| 65 | 10 A | 2022: Upfit — питание активации в режиме работы. |
| 66 | 10 A | Соленоид блокировки дифференциала четырех пакетов. |
| 67 | 10 A | Питание реле Hydromax. |
| 69 | — | Не используется. |
| 70 | 40 A | Инвертор. |
| 71 | 30 A | Клапаны системы антиблокировочных тормозов. |
| 72 | 10 A | Переключатель торможения-включения (гидравлические тормоза). Переключатели давления воздуха стоп-лампы 1 и 2 (воздушные тормоза). |
| 73 | — | Не используется. |
| 74 | 15 A | Подогрев зеркал. |
| 75 | — | Не используется. |
| 76 | 60 A | Питание аккумулятора модуля управления кузовом. |
| 77 | 30 A | Питание монитора качества напряжения модуля управления кузовом. |
| 78 | 10 A | Модуль трансмиссии (дизель). |
| 79 | 5 A | Монитор насоса Hydromax. |
| 80 | 10 A | Сигнал заднего хода для прицепа. |
| 81 | — | Не используется. |
| 82 | 5 A | Переключатель Upfitter (заводское расположение для питания зажигания). |
| 83 | 5 A | Переключатель Upfitter (опциональное расположение для постоянного питания). |
| 84 | — | Не используется. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10 A | Грузовые лампы. |
| 89 | — | Не используется. |
| 91 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | — | Не используется. |
| 95 | 20 A | Стоп-сигналы. Стоп-сигналы прицепа. |
| 96 | — | Не используется. |
| 97 | — | Не используется. |
| 98 | 30 A | Зарядка аккумулятора прицепа. |
| 99 | 40 A | Реле Upfitter 2. |
| 100 | 25 A | Контроллер свечей накала (дизель). |
| 101 | — | Не используется. |
| 102 | — | Не используется. |
| 103 | — | Не используется. |
| 104 | — | Не используется. |
| 105 | 15 A | Реле стоп- и поворотников прицепа. |
