В этой статье мы рассмотрим Honda Passport второго поколения, выпускавшийся с 2000 по 2002 год. Здесь вы найдете схемы блоков предохранителей Honda Passport 2000, 2001 и 2002, получите информацию о местоположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Passport 2000-2002

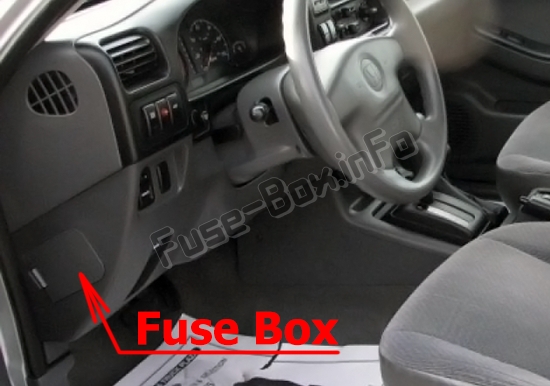

Местоположение блока предохранителей
Он расположен на стороне водителя панели приборов, за крышкой.
Назначение предохранителей в салоне
| № | Ампер | Защищаемый компонент |
|---|---|---|
| 1 | 20A | Розетки вспомогательного питания |
| 2 | — | Не используется |
| 3 | 15A | Прикуриватель |
| 4 | 15A | Габаритные огни/фары-парковочные огни |
| 5 | 10A | Салонное освещение |
| 6 | 15A | Стоп-сигналы, круиз-контроль |
| 7 | 20A | Центральный замок |
| 8 | 10A | Обогрев зеркал |
| 9 | 15A | Обогрев заднего стекла |
| 10 | 15A | Обогрев заднего стекла |
| 11 | 15A | Приборы, индикаторы |
| 12 | 15A | Система зарядки, впрыск топлива |
| 13 | 15A | Система зажигания |
| 14 | 15A | Поворотники, задние ходовые огни |
| 15 | 15A | ABS, 4WD, круиз-контроль |
| 16 | 20A | Стеклоочиститель лобового стекла/омыватель |
| 17 | 10A | Стеклоочиститель заднего стекла/омыватель |
| 18 | 10A | Сигнализация и бесключевой доступ |
| 19 | 15A | Аудиосистема |
| 20 | 20A | Стартер |
| 21 | 30A | Электростеклоподъемники, люк |
| 22 | 10A | SRS |
| 23 | — | Не используется |
Местоположение блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| 1 | 15A | Аварийная сигнализация |
| 2 | 10A | Гудок |
| 3 | — | Не используется |
| 4 | 20A | Вентилятор отопителя |
| 5 | 10A | Кондиционер воздуха |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 10A | Фара; левая |
| 9 | 10A | Фара; правая |
| 10 | 15A | Противотуманные фары |
| 11 | 10A | Датчик кислорода |
| 12 | 20A | Топливный насос |
| 13 | 15A | ECM |
| 14 | — | Не используется |
| 15 | 60A | Распределение питания |
| 16 | 100A | Основной |
| 17 | 60A | ABS |
| 18 | 30A | Вентилятор конденсера |
| 19 | — | Не используется |
