В этой статье мы рассмотрим KIA Forte третьего поколения (Cerato четвертого поколения), доступный с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей KIA Forte / Cerato 2019, 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Forte / Cerato 2019-2023
Панель приборов

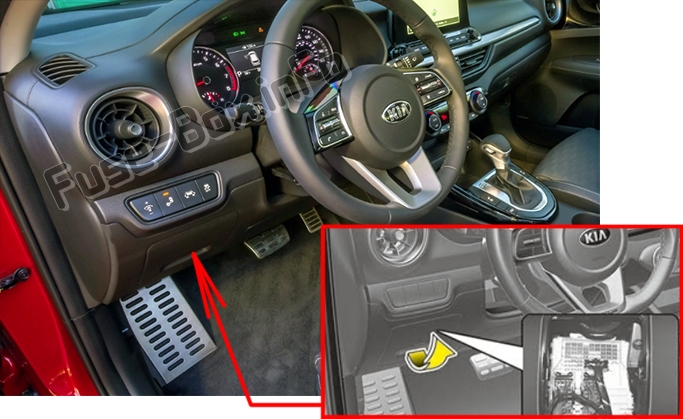

Блок предохранителей расположен на стороне водителя панели приборов за крышкой.
Моторный отсек
На крышках блоков предохранителей/реле вы можете найти этикетку с описанием имени и мощности предохранителя/реле.
2019, 2020, 2021
Панель приборов
Назначение предохранителей в панели приборов (2019)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| MEMORY 1 | 10A | Модуль IMS водителя (интегрированная система памяти), Модуль управления кондиционером, Кластер приборов |
| MODULE 1 | 10A | Переключатель блокировок ключа, Разъем для диагностики, Переключатель аварийной сигнализации, Ручки внешнего смарт-ключа водителя/пассажира, Блок реле ICM (модуль интегральной схемы) (Реле складывания/разкладывания внешних зеркал) |
| TRUNK | 10A | Реле багажника |
| POWER WINDOW RH | 25A | Реле правой ручки электроокна |
| POWER WINDOW LH | 25A | Реле левой ручки электроокна, Модуль безопасного электроокна водителя |
| POWER SEAT DRIVER | 25A | Ручной переключатель сиденья водителя |
| MODULE 4 | 7.5A | Блок помощи в удержании полосы, IBU (интегрированный блок управления кузовом), Блок предупреждения о столкновении сзади, Блок предупреждения о столкновении в слепой зоне слева/справа |
| SEAT HEATER REAR | 15A | Модуль управления подогревом задних сидений |
| HEATED MIRROR | 10A | Электроприводы внешних зеркал водителя/пассажира, Модуль управления кондиционером, ECM (модуль управления двигателем)/PCM (модуль управления силовой установкой) |
| SEAT HEATER FRONT | 20A | Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений |
| AMP | 25A | AMP (усилитель) |
| MULTI MEDIA | 15A | Головное устройство аудио/видео и навигации |
| MODULE 5 | 10A | Переключатель на панели, Фары слева/справа, Индикатор рычага переключения АКПП, Электрохромное зеркало, Головное устройство аудио/видео и навигации, Модуль управления кондиционером, Модуль управления подогревом задних сидений, Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений |
| DOOR LOCK | 20A | Реле блокировки/разблокировки дверей, Блок реле ICM (модуль интегральной схемы) (Реле двухкратной разблокировки) |
| IBU 1 | 15A | IBU (интегрированный блок управления кузовом) |
| BRAKE SWITCH | 10A | IBU (интегрированный блок управления кузовом), Переключатель стоп-сигналов |
| IG1 | 25A | Блок соединения моторного отсека (Предохранитель — ABS 3, ECU 5, SENSOR 4, TCU 2) |
| WIPER (LO/HI) | 10A | Блок соединения моторного отсека (Реле стеклоочистителя (низкое)), Мотор стеклоочистителя, ECM (модуль управления двигателем)/PCM (модуль управления силовой установкой), IBU (интегрированный блок управления кузовом) |
| AIR CONDITIONER1 | 7.5A | Блок соединения моторного отсека (Вентилятор, PTC-обогреватель), Модуль управления кондиционером |
| AIR BAG 2 | 10A | Модуль управления SRS (дополнительной системой пассивной безопасности) |
| WASHER | 15A | Многофункциональный переключатель |
| MDPS | 7.5A | Блок MDPS (электроусилитель руля) |
| MODULE 7 | 7.5A | Модуль управления подогревом задних сидений, Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений |
| SUNROOF 1 | 15A | Мотор люка |
| CLUSTER | 7.5A | Кластер приборов |
| MODULE 3 | 7.5A | Переключатель спортивного режима, Переключатель стоп-сигналов |
| START | 7.5A | Блок реле ICM (модуль интегральной схемы) (Реле охранной сигнализации), Переключатель диапазона трансмиссии, IBU (интегрированный блок управления кузовом), ECM (модуль управления двигателем)/PCM (модуль управления силовой установкой), Блок соединения моторного отсека (Старт) |
| IBU 2 | 7.5A | IBU (интегрированный блок управления кузовом) |
| AIR BAG INDICATOR | 7.5A | Кластер приборов, Модуль управления кондиционером |
| MODULE 6 | 7.5A | IBU (интегрированный блок управления кузовом) |
| MODULE 2 | 10A | Головное устройство аудио/видео и навигации, IBU (интегрированный блок управления кузовом), Задний USB-зарядник, Беспроводная зарядка, AMP (усилитель), Переключатель электропривода внешних зеркал, Блок соединения моторного отсека (Розетка питания) |
| AIR BAG 1 | 15A | Модуль управления SRS (дополнительной системой пассивной безопасности), Датчик обнаружения пассажира |
| AIR CONDITIONER 2 | 10A | Блок соединения моторного отсека (Реле ВЕНТИЛЯТОР), Модуль управления кондиционером, Резистор вентилятора, Мотор вентилятора |
| POWER OUTLET | 20A | Прикуриватель |
Моторный отсек
Назначение предохранителей в моторном отсеке (2019)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| ALTERNATOR | 200A (NU 2.0L AKS) 150A (GAMMA 1.6LT-GDI) |
Предохранители: BURGLAR ALARM, ABS1, ABS2, POWER OUTLET1, Альтернатор |
| MDPS | 80A | Блок MDPS (электроусилитель руля) |
| B+5 | 60A | Предохранитель: ECU 3, ECU 4, HORN, WIPER, A/C, Реле управления двигателем |
| B+2 | 60A | Блок соединения панели приборов |
| B+3 | 60A | Блок соединения панели приборов |
| B+4 | 50A | Блок соединения панели приборов (Предохранитель: POWER WINDOW LH, POWER WINDOW RH, TRUNK, SUNROOF 1, SEAT HEATER FRONT, AMP, POWER SEAT DRIVER) |
| COOLING FAN 1 | 60A | GAMMA 1.6L T-GDI: Реле вентилятора охлаждения 1 |
| REAR HEATED | 40A | Реле заднего обогрева |
| BLOWER | 40A | Реле вентилятора |
| IG1 | 40A | Замок зажигания, Реле PDM #2 (ACC), Реле PDM #3 (IG1) |
| IG2 | 40A | Замок зажигания, Реле PDM #4 (IG2) |
| PTC HEATER | 50A | Реле PTC-обогревателя |
| POWER OUTLET 2 | 20A | Передняя розетка питания |
| TCU 1 | 15A | GAMMA 1.6L T-GDI: TCM (модуль управления трансмиссией) |
| VACUUM PUMP | 20A | GAMMA 1.6L T-GDI: Вакуумный насос |
| FUEL PUMP | 20A | Реле топливного насоса |
| COOLING FAN 2 | 30A | NU 2.0L AKS: Реле вентилятора охлаждения 2, Реле вентилятора охлаждения 3 |
| B+1 | 40A | Блок соединения панели приборов (Реле задержки долговременной нагрузки, Предохранитель: (BRAKE SWITCH, IBU 1, AIR BAG 2, DOOR LOCK, SEAT HEATER REAR, MODULE 1)) |
| DCT 1 | 40A | GAMMA 1.6L T-GDI: TCM (модуль управления трансмиссией) |
| DCT 2 | 40A | GAMMA 1.6L T-GDI: TCM (модуль управления трансмиссией) |
| ABS 1 | 40A | Модуль ABS (антиблокировочной системы тормозов), Модуль ESC (электронного контроля устойчивости), Многофункциональный диагностический разъем |
| ABS 2 | 30A | Модуль ABS (антиблокировочной системы тормозов), Модуль ESC (электронного контроля устойчивости) |
| POWER OUTLET 1 | 40A | Реле розетки питания |
| SENSOR 2 | 10A | NU 2.0L AKS: Электромагнитный клапан управления продувкой, Клапан управления маслом #1/#2/#3, Клапан закрытия адсорбера, Датчик массового расхода воздуха, Датчик предупреждения о загрязнении топливного фильтра, Реле кондиционера GAMMA 1.6L T-GDI: Электромагнитный клапан управления продувкой, Клапан управления маслом #1/#2, Клапан закрытия адсорбера, Электромагнитный клапан управления RCV, Блок соединения моторного отсека (Реле вентилятора охлаждения 1) |
| ECU 2 | 10A | GAMMA 1.6L T-GDI: ECM (модуль управления двигателем) |
| ECU 1 | 20A | NU 2.0L AKS: PCM (модуль управления силовой установкой) GAMMA 1.6L T-GDI: ECM (модуль управления двигателем) |
| INJECTOR | 15A | NU 2.0L AKS: Форсунки #1~#4 |
| SENSOR 1 | 15A | NU 2.0L AKS: Лямбда-зонд (верхний), Лямбда-зонд (нижний) GAMMA 1.6L T-GDI: Лямбда-зонд (верхний), Лямбда-зонд (нижний) |
| IGN COIL | 20A | Катушки зажигания #1~#4 |
| ECU 3 | 15A | NU 2.0L AKS: PCM (модуль управления силовой установкой) GAMMA 1.6L T-GDI: ECM (модуль управления двигателем) |
| A/C | 10A | NU 2.0L AKS: Реле кондиционера |
| ECU 5 | 10A | NU 2.0L AKS: PCM (модуль управления силовой установкой) GAMMA 1.6L T-GDI: ECM (модуль управления двигателем) |
| SENSOR 4 | 15A | GAMMA 1.6L T-GDI: Вакуумный насос |
| ABS 3 | 10A | Модуль ABS (антиблокировочной системы тормозов), Модуль ESC (электронного контроля устойчивости) |
| TCU 2 | 15A | NU 2.0L AKS: Переключатель диапазона трансмиссии GAMMA 1.6L T-GDI: Переключатель диапазона трансмиссии, TCM |
| SENSOR 3 | 10A | NU 2.0L AKS: Реле топливного насоса GAMMA 1.6L T-GDI: Реле топливного насоса |
| ECU 4 | 15A | NU 2.0L AKS: PCM (модуль управления силовой установкой) GAMMA 1.6L T-GDI: ECM (модуль управления двигателем) |
| WIPER | 25A | Реле стеклоочистителя |
| HORN | 15A | Реле сигнала |
Крышка клеммы аккумулятора
2022, 2023
Панель приборов
Назначение предохранителей в панели приборов (2022-2023)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| MEMORY | 10A | Модуль управления кондиционером, Кластер приборов |
| MODULE 1 | 10A | Переключатель блокировок ключа, Многофункциональный диагностический разъем, Разъем для диагностики, Блок реле ICM (модуль интегральной схемы) (Реле складывания/разкладывания внешних зеркал), Переключатель аварийной сигнализации, Ручки внешнего смарт-ключа водителя/пассажира, Блок управления атмосферной подсветкой, Атмосферная подсветка |
| TRUNK | 10A | Реле двери багажника |
| POWER WINDOW RH | 25A | Реле правой ручки электроокна |
| POWER WINDOW LH | 25A | Реле левой ручки электроокна, Модуль безопасного электроокна водителя |
| POWER SEAT-DRIVER | 25A | Переключатель электропривода сиденья водителя |
| MODULE 4 | 7.5A | Передняя камера, IBU (интегрированный блок управления кузовом), Передний радар, Атмосферная подсветка |
| SEAT HEATER-REAR | 15A | Модуль управления подогревом задних сидений |
| HEATED MIRROR | 10A | Электроприводы внешних зеркал водителя/пассажира, Модуль управления кондиционером, ECM (модуль управления двигателем)/PCM (модуль управления силовой установкой) |
| SEAT HEATER-FRONT | 20A | Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений |
| AMP | 25A | AMP (усилитель) |
| MULTI MEDIA | 15A | Аудиосистема, Головное устройство аудио/видео и навигации |
| MODULE 5 | 10A | Головное устройство аудио/видео и навигации, Аудиосистема, Модуль управления кондиционером, Модуль управления подогревом задних сидений, Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений, Многофункциональный диагностический разъем |
| DOOR LOCK | 20A | Реле блокировки/разблокировки дверей |
| IBU 1 | 15A | IBU (интегрированный блок управления кузовом) |
| BRAKE SWITCH | 10A | IBU (интегрированный блок управления кузовом), Переключатель стоп-сигналов |
| IG1 | 25A | Блок соединения моторного отсека (Предохранитель — ABS, ECU, TCU, SENSOR) |
| WIPER (LO/HI) | 10A | Блок соединения моторного отсека (Реле стеклоочистителя (низкое)), Мотор стеклоочистителя, ECM (модуль управления двигателем)/PCM (модуль управления силовой установкой), IBU (интегрированный блок управления кузовом) |
| AIR CONDITIONER 1 | 7.5A | Блок соединения моторного отсека (Реле PTC-обогревателя), Модуль управления кондиционером |
| AIR BAG 2 | 10A | Модуль управления SRS (дополнительной системой пассивной безопасности) |
| WASHER | 15A | Многофункциональный переключатель |
| MDPS | 7.5A | Блок MDPS (электроусилитель руля) |
| MODULE 7 | 7.5A | Модуль управления подогревом задних сидений, Модуль управления подогревом передних сидений, Модуль управления вентиляцией передних сидений, Блок ESG |
| SUNROOF | 15A | Мотор люка |
| CLUSTER | 7.5A | Кластер приборов |
| MODULE 3 | 7.5A | Переключатель спортивного режима, Переключатель стоп-сигналов |
| START | 7.5A | Блок реле ICM (модуль интегральной схемы) (Реле охранной сигнализации), Переключатель диапазона трансмиссии, Блок соединения моторного отсека (Реле PDM 3 (IG1)), IBU (интегрированный блок управления кузовом), ECM (модуль управления двигателем), PCM (модуль управления силовой установкой) |
| IBU 2 | 7.5A | IBU (интегрированный блок управления кузовом) |
| AIRBAG INDICATOR | 7.5A | Кластер приборов, Модуль управления кондиционером |
| MODULE 6 | 7.5A | IBU (интегрированный блок управления кузовом) |
| MODULE 2 | 10A | Аудиосистема, Головное устройство аудио/видео и навигации, IBU (интегрированный блок управления кузовом), Задний USB-зарядник, Беспроводная зарядка, Переключатель электропривода внешних зеркал, Блок соединения моторного отсека (Розетка питания), AMP |
| AIR BAG 1 | 15A | Модуль управления SRS (дополнительной системой пассивной безопасности) |
| AIR CONDITIONER2 | 10A | Блок соединения моторного отсека (Реле ВЕНТИЛЯТОР), Модуль управления кондиционером, Резистор вентилятора, Мотор вентилятора |
Моторный отсек
Назначение предохранителей в моторном отсеке (2022-2023)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| ALTERNATOR | 150/ 200A | Предохранитель: BURGLAR ALARM, ABS1, ABS2, POWER OUTLET1, Альтернатор |
| MDPS | 80A | Блок MDPS (электроусилитель руля) |
| BATTERY 5 | 60A | Предохранитель: ECU3, A/CON, ECU4, WIPER, HORN, Реле управления двигателем |
| BATTERY 2 | 60A | Блок соединения панели приборов |
| BATTERY 3 | 60A | Блок соединения панели приборов |
| BATTERY 4 | 50A | Блок соединения панели приборов (Предохранитель: TRUNK, POWER WINDOW RH, POWER WINDOWLH, POWER SEAT DRIVER, SEAT HEATER FRONT, AMP, SUNROOF1) |
| COOLING FAN 1 | 60A | Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1 |
| REAR HEATED | 40A | Реле ЗАДНЕГО ОБOGРЕВА |
| BLOWER | 40A | Реле ВЕНТИЛЯТОРА |
| IG1 | 40A | Замок зажигания, Реле PDM 3 (IG1), Реле PDM 2 (ACC) |
| IG2 | 40A | Замок зажигания, Реле СТАРТ, Реле PDM 4 (IG2) |
| VACUUM PUMP | 20A | Вакуумный насос |
| EPB 1 | 60A | EPB (электронный стояночный тормоз) |
| PTC HEATER | 50A | Реле PTC-обогревателя |
| EPB 2 | 40A | EPB (электронный стояночный тормоз) |
| POWER OUTLET 3 | 20A | Передняя розетка питания |
| POWER OUTLET 2 | 20A | Передняя розетка питания |
| TCU 1 | 15A | TCM (модуль управления трансмиссией) |
| FUEL PUMP | 20A | Реле ТОПЛИВНОГО НАСОСА |
| COOLING FAN 2 | 30A | Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3, Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
| BATTERY 1 | 40A | Блок соединения панели приборов (РЕЛЕ ЗАДЕРЖКИ ДОЛГОВРЕМЕННОЙ НАГРУЗКИ, Предохранитель: MODULE1, SEAT HEATER REAR, DOOR LOCK, IBU1, BRAKE SWITCH, AIR BAG2) |
| DCT 1 | 40A | TCM (модуль управления трансмиссией) |
| DOT 2 | 40A | TCM (модуль управления трансмиссией) |
| ABS 1 | 40A | Модуль управления ABS (антиблокировочной системы тормозов), Модуль управления ESC (электронного контроля устойчивости) |
| ABS 2 | 30A | Модуль управления ABS (антиблокировочной системы тормозов), Модуль управления ESC (электронного контроля устойчивости) |
| POWER OUTLET 1 | 40A | Реле РОЗЕТКИ ПИТАНИЯ |
| SENSOR 2 | 10A | Бензин 2.0 MPI: Электромагнитный клапан управления продувкой, Электромагнитный клапан переменного впуска, Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3, Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2, Клапан управления маслом #1/#2, Реле кондиционера, CCV, Датчик расхода воздуха, OCV #3 Бензин 1.6 T-GDi: Клапан управления маслом #1/#2, CCV, Реле вентилятора охлаждения 1, PCSV, RCV |
| ECU 2 | 10A | Бензин 1.6 T-GDi: ECM (модуль управления двигателем Бензин 2.0 MPI: PCM (модуль управления силовой установкой) |
| ECU 1 | 20A | Бензин 1.6 T-GDi: ECM (модуль управления двигателем Бензин 2.0 MPI: PCM (модуль управления силовой установкой) |
| INJECTOR | 15A | Бензин 2.0 MPI: ФОРСУНКИ #1~#4 |
| SENSOR 1 | 15A | Бензин 1.6 T-GDi: Лямбда-зонд (верхний/нижний) Бензин 2.0 MPI: Лямбда-зонд (верхний/нижний) |
| IGNITION COIL | 20A | Бензин 1.6 T-GDI, Бензин 2.0 MPI: Катушки зажигания #1~#4 |
| ECU 3 | 15A | Бензин 1.6 T-GDi: ECM (модуль управления двигателем) Бензин 2.0 MPI: PCM (модуль управления силовой установкой) |
| AIRC ONDITIONER | 10A | Реле кондиционера |
| ECU 5 | 10A | Бензин 1.6 T-GDi: ECM (модуль управления двигателем) Бензин 2.0 MPI: PCM (модуль управления силовой установкой) |
| SENSOR 4 | 15A | Бензин 1.6 T-GDi: Электрический вакуумный насос |
| ABS 3 | 10A | Модуль управления ABS (антиблокировочной системы тормозов)/ESC (электронного контроля устойчивости), EPB (электронный стояночный тормоз) |
| TCU 2 | 15A | Бензин 2.0 MPI: Переключатель диапазона трансмиссии Бензин 1.6 T-GDi: Переключатель диапазона трансмиссии, TCM (модуль управления трансмиссией) |
| SENSOR 3 | 10A | Реле ТОПЛИВНОГО НАСОСА |
| ECU 4 | 15A | Бензин 1.6 T-GDi: ECM (модуль управления двигателем) Бензин 2.0 MPI: PCM (модуль управления силовой установкой) |
| WIPER | 25A | Реле стеклоочистителя |
| HORN | 15A | Реле сигнала |
