В этой статье мы рассматриваем Opel Astra пятого поколения (Vauxhall Astra), выпускавшийся с 2016 по 2021 год. Здесь вы найдете схемы блоков предохранителей для Opel Astra K 2016, 2017, 2018, 2019 и 2020, узнаете расположение панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Схема предохранителей Opel Astra K / Vauxhall Astra K 2016-2020
Расположение блока предохранителей

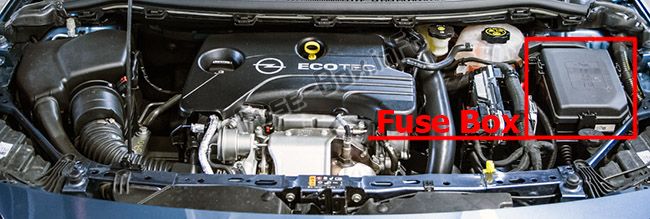

Блок предохранителей находится в передней левой части моторного отсека.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Схема |
|---|---|
| 1 | Стартер |
| 2 | Стартер |
| 3 | Датчик выхлопа |
| 4 | Модуль управления двигателем |
| 5 | 2016-2018: Функции двигателя 2019-2020: Функции двигателя/Аэрошторка |
| 6 | Модуль управления трансмиссией |
| 7 | 2019-2020: Предупреждение о столкновении спереди / Адаптивный круиз-контроль |
| 8 | Модуль управления двигателем |
| 9 | Система климат-контроля |
| 10 | Система выхлопа дизеля |
| 11 | Система блокировки задней двери, Трансмиссия |
| 12 | Массаж поясницы сиденья |
| 13 | 2016-2019: Насос после кипения 2020: Насос после кипения / Система выхлопа дизеля |
| 14 | Система выхлопа дизеля |
| 15 | Датчик выхлопа |
| 16 | Впрыск топлива |
| 17 | Впрыск топлива |
| 18 | Система выхлопа дизеля |
| 19 | 2016-2019: Система выхлопа дизеля |
| 20 | — |
| 21 | 2016-2018: DC/AC преобразователь 2019: Не используется |
| 22 | ABS |
| 23 | Система омывателя лобового стекла и заднего окна |
| 24 | 2016-2018: Не используется 2019: Омыватель фар |
| 25 | Подогрев дизельного топлива |
| 26 | Модуль управления трансмиссией |
| 27 | Модуль электрического заднего багажника |
| 28 | — |
| 29 | Подогрев заднего окна |
| 30 | Отогрев зеркал |
| 31 | 2019: Модуль предупреждения о краже |
| 32 | DC-трансформатор/LED-дисплей/ Электрический обогреватель/Климат-контроль/Контроллер свечей накала |
| 33 | 2016-2019: Предупреждение о краже |
| 34 | Сигнал |
| 35 | 2016-2019: Розетка в грузовом отсеке 2020: Модуль управления двигателем |
| 36 | Правый дальний свет (галоген)/ Правый ближний свет (LED) |
| 37 | Левый дальний свет (галоген) |
| 38 | Фары LED/Автоматическая регулировка дальности освещения фар |
| 39 | Передний противотуманный свет |
| 40 | 2016-2018: OnStar 2019-2020: Центральный шлюзовой модуль |
| 41 | 2016-2019: Датчик воды в топливе/Водяной насос |
| 42 | Ручная регулировка дальности освещения фар |
| 43 | Топливный насос |
| 44 | Камера заднего вида/Внутреннее зеркало заднего вида/Модуль прицепа |
| 45 | Левая фара LED/Автоматическая регулировка дальности освещения левой фары |
| 46 | Приборная панель |
| 47 | Замок рулевой колонки |
| 48 | Задний стеклоочиститель |
| 49 | 2016-2018: Не используется 2019-2020: Внешние зеркала заднего вида |
| 50 | Правая фара LED/Автоматическая регулировка дальности освещения правой фары |
| 51 | Левый ближний свет (LED) |
| 52 | Модуль управления двигателем / Модуль управления трансмиссией |
| 53 | 2016-2018: Не используется 2019: Система выхлопа дизеля 2020: Стеклоочиститель лобового стекла |
| 54 | Стеклоочиститель лобового стекла |
| 55 | 2016-2018: Система выхлопа дизеля 2019: Электрическая складка задних сидений 2020: Система выхлопа дизеля |
| 56 | — |
| 57 | — |
Дополнительные предохранители расположены рядом с аккумуляторной батареей автомобиля:
| № | Схема |
|---|---|
| 1 | Топливный насос |
| 2 | Модуль управления двигателем |
| 3 | Питание |
Расположение блока предохранителей
Блок предохранителей расположен за крышкой на центральной консоли.
Если крышка предохранителей имеет разъем питания, его следует снять с помощью адаптера и отвертки (адаптер хранится в бардачке).
Схема блока предохранителей
Назначение предохранителей в приборной панели
| № | Схема |
|---|---|
| 1 | 2019-2020: Подогрев задних сидений (только для автомобилей без сигнала тревоги) |
| 2 | Система климат-контроля, вентилятор |
| 3 | Электрорегулировка сиденья водителя |
| 4 | 2016-2018: Прикуриватель / Розетка спереди 2019-2020: Электрорегулировка сиденья пассажира |
| 5 | 2020: ABS |
| 6 | Электростеклоподъемник передний |
| 7 | 2016-2019: ABS |
| 8 | Подогрев рулевого колеса |
| 9 | Модуль управления кузовом |
| 10 | Электростеклоподъемник задний |
| 11 | Солнцезащитный люк |
| 12 | Модуль управления кузовом |
| 13 | Подогрев сидений (только на автомобилях без сигнала тревоги) |
| 14 | Внешние зеркала |
| 15 | Модуль управления кузовом |
| 16 | Модуль управления кузовом |
| 17 | Модуль управления кузовом |
| 18 | Модуль управления кузовом |
| 19 | Диагностический разъем |
| 20 | Система подушек безопасности |
| 21 | Система климат-контроля |
| 22 | Центральный замок, задняя дверь |
| 23 | Система электронного ключа |
| 24 | Функция памяти электрорегулировки сиденья |
| 25 | Подушка безопасности рулевого колеса |
| 26 | Замок зажигания / Замок рулевой колонки |
| 27 | Модуль управления кузовом |
| 28 | USB-разъем |
| 29 | 2016-2018: Не используется 2019-2020: Прикуриватель/Розетка спереди |
| 30 | Селектор передач |
| 31 | Стеклоочиститель заднего окна |
| 32 | Модуль управления трансмиссией |
| 33 | Сигнализация / Сирена |
| 34 | Помощь при парковке / Предупреждение о слепой зоне / Информационно-развлекательная система / USB-разъем |
| 35 | OnStar |
| 36 | Информационный дисплей / Приборная панель / CD-плеер |
| 37 | Информационно-развлекательная система, радио |
Расположение блока предохранителей
Блок предохранителей расположен с левой стороны грузового отсека за крышкой.
Схема блока предохранителей
Назначение предохранителей в грузовом отсеке
| № | Схема |
|---|---|
| 1 | — |
| 2 | 2016-2018: DC/AC инвертор |
| 3 | Модуль прицепа |
| 4 | 2016-2018: Электрорегулировка сиденья пассажира |
| 5 | — |
| 6 | 2016-2018: Модуль предупреждения о расстоянии |
| 7 | — |
| 8 | — |
| 9 | 2016-2018: Подогрев задних сидений (на автомобилях без сигнала тревоги) |
| 10 | 2016-2019: Обслуживание |
| 11 | 2020: Усилитель |
| 12 | Подогрев передних сидений (на автомобилях с сигналом тревоги) |
| 13 | Подогрев задних сидений (на автомобилях с сигналом тревоги) |
| 14 | Зажигание |
| 15 | Вентиляция сидений |
| 16 | Розетка прицепа |
| 17 | Розетка прицепа |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | 2016-2018, 2020: Электрическая складка задних сидений |
| 22 | 2016-2018: Электрический задний багажник |
