В этой статье мы рассмотрим Opel Zafira Tourer третьего поколения (Vauxhall Zafira Tourer), выпускавшийся с 2011 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Opel Zafira Tourer C 2013, 2014, 2015, 2016, 2017, 2018 и 2019, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Opel Zafira Tourer C / Vauxhall Zafira Tourer C (2011-2019)
Моторный отсек

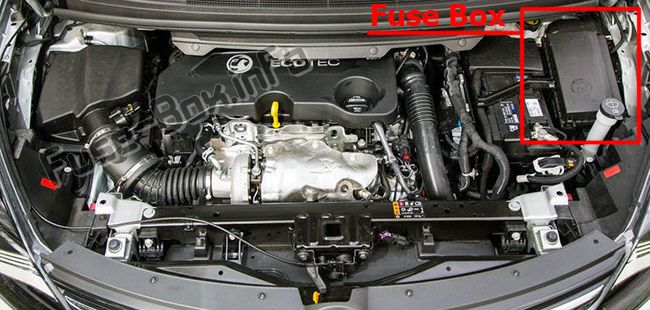

Блок предохранителей расположен в передней левой части моторного отсека.
Отсоедините крышку и сложите ее вверх до упора. Снимите крышку вертикально вверх.
Приборная панель
В автомобилях с левым рулем блок предохранителей расположен за отделением для хранения в приборной панели.
Откройте отделение и сдвиньте его влево, чтобы разблокировать. Сложите отделение вниз и снимите его.
В автомобилях с правым рулем он расположен за крышкой в бардачке.
Откройте бардачок, затем откройте крышку и сложите ее вниз.
Грузовой отсек
Он расположен с левой стороны грузового отсека за крышкой.
Если установлен комплект для ремонта шин, снимите всю коробку.
2013
Моторный отсек
Назначение предохранителей в моторном отсеке (2013)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-зонд |
| 3 | Впрыск топлива, система зажигания |
| 4 | Впрыск топлива, система зажигания |
| 5 | — |
| 6 | Подогрев зеркал |
| 7 | Управление вентилятором |
| 8 | Лямбда-зонд, двигатель |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора |
| 11 | Открытие багажника |
| 12 | Модуль адаптивной передней оптики |
| 13 | — |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления трансмиссией |
| 18 | Подогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | ABS |
| 22 | Левый дальний свет (галоген) |
| 23 | Система омывателей фар |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Противотуманные фары |
| 27 | Подогрев топлива дизеля |
| 28 | Система stop-start |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Система stop-start, адаптивный круиз-контроль, вспомогательный обогреватель |
| 32 | Подушка безопасности |
| 33 | Адаптивная передняя оптика |
| 34 | Насос охлаждающей жидкости |
| 35 | Электрические стеклоподъемники |
| 36 | Компрессор кондиционера |
| 37 | Соленоид вентиляции канистры |
| 38 | Вакуумный насос |
| 39 | Модуль управления топливной системой |
| 40 | Омыватель лобового стекла, система омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Стеклоочиститель лобового стекла |
| 44 | Система стеклоочистителей |
| 45 | Вентилятор радиатора |
| 46 | — |
| 47 | Сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка фар |
| 51 | Воздушная заслонка |
| 52 | Вспомогательный обогреватель, дизельный двигатель |
| 53 | Модуль управления трансмиссией, модуль управления двигателем |
| 54 | Мониторинг проводки |
Приборная панель
Назначение предохранителей в приборной панели (2013)
| № | Цепь |
|---|---|
| 1 | Круиз-контроль, ограничитель скорости, адаптивный круиз-контроль, управление на руле |
| 2 | Модуль управления кузовом |
| 3 | Модуль управления кузовом |
| 4 | Радио |
| 5 | Система инфотейнмента, приборы |
| 6 | Прикуриватель |
| 7 | Розетка |
| 8 | Модуль управления кузовом |
| 9 | Модуль подушки безопасности |
| 10 | Модуль управления кузовом |
| 11 | Вентилятор кондиционера салона |
| 12 | — |
| 13 | — |
| 14 | Диагностический разъем |
| 15 | Блок подушки безопасности |
| 16 | Розетка в грузовом отсеке |
| 17 | Система кондиционирования |
| 18 | Система stop-start |
| 19 | Стоп-сигналы, габаритные огни, внутреннее освещение |
| 20 | Модуль управления кузовом |
| 21 | Комбинация приборов |
| 22 | Замок зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | — |
| 26 | — |
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2013)
| № | Цепь |
|---|---|
| 1 | Модуль прицепа |
| 2 | Розетка прицепа |
| 3 | Система помощи при парковке |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Переднее сиденье |
| 8 | Сигнализация |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа, розетка прицепа |
| 12 | — |
| 13 | Розетка прицепа |
| 14 | — |
| 15 | Складывание зеркал, датчик дождя, помощь дальнему свету |
| 16 | Внутреннее зеркало |
| 17 | Розетка |
| 18 | — |
| 19 | Подогрев руля |
| 20 | Солнцезащитная шторка |
| 21 | Подогрев сидений |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | Адаптивный круиз-контроль, предупреждение о слепых зонах |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Усилитель, сабвуфер |
| 32 | Активная система амортизации, предупреждение о выходе из полосы |
2014, 2015, 2016, 2017, 2018, 2019
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2016, 2017, 2018, 2019)
| № | Цепь |
|---|---|
| 1 | Модуль управления двигателем |
| 2 | Лямбда-датчик |
| 3 | Впрыск топлива/Система зажигания |
| 4 | Впрыск топлива/Система зажигания |
| 5 | — |
| 6 | Подогрев внешних зеркал/Сигнализация |
| 7 | Управление вентилятором/Модуль управления двигателем/Модуль управления трансмиссией |
| 8 | Лямбда-датчик/Охлаждение двигателя |
| 9 | Датчик заднего стекла |
| 10 | Датчик аккумулятора |
| 11 | Открытие двери багажника |
| 12 | Адаптивная передняя оптика/Автоматическое управление светом |
| 13 | ABS |
| 14 | Стеклоочиститель заднего стекла |
| 15 | Модуль управления двигателем |
| 16 | Стартер |
| 17 | Модуль управления трансмиссией |
| 18 | Подогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | 2014-2018: Задний электрический центр 2019: Задний электрический центр (с блоком предохранителей в грузовом отсеке) Подогрев передних сидений (без блока предохранителей в грузовом отсеке) |
| 22 | Левый дальний свет (галоген) |
| 23 | 2014-2017: Система омывателей фар 2018-2019: Не используется |
| 24 | Правый ближний свет (ксенон) |
| 25 | Левый ближний свет (ксенон) |
| 26 | Передние противотуманные фары |
| 27 | Подогрев топлива дизеля |
| 28 | Система stop-start |
| 29 | Электрический стояночный тормоз |
| 30 | ABS |
| 31 | Адаптивный круиз-контроль |
| 32 | Подушка безопасности |
| 33 | Адаптивная передняя оптика/Автоматическое управление светом |
| 34 | Рециркуляция отходящих газов |
| 35 | Внешнее зеркало/Датчик дождя |
| 36 | Климат-контроль |
| 37 | Соленоид вентиляции канистры |
| 38 | Вакуумный насос |
| 39 | Центральный модуль управления |
| 40 | Омыватель лобового стекла/Система омывателя заднего стекла |
| 41 | Правый дальний свет (галоген) |
| 42 | Вентилятор радиатора |
| 43 | Стеклоочиститель лобового стекла |
| 44 | Стеклоочиститель лобового стекла |
| 45 | Вентилятор радиатора |
| 46 | — |
| 47 | Сигнал |
| 48 | Вентилятор радиатора |
| 49 | Топливный насос |
| 50 | Регулировка фар/Адаптивная передняя оптика |
| 51 | Воздушная заслонка |
| 52 | Вспомогательный обогреватель/Дизельный двигатель |
| 53 | Модуль управления трансмиссией/Модуль управления двигателем |
| 54 | Вакуумный насос/Комбинация приборов/Система отопления, вентиляции и кондиционирования |
Приборная панель
Назначение предохранителей в приборной панели (2014, 2015, 2016, 2017, 2018, 2019)
| № | Цепь |
|---|---|
| 1 | Круиз-контроль/Ограничитель скорости/Адаптивный круиз-контроль/Управление на руле |
| 2 | Внешнее освещение/Модуль управления кузовом |
| 3 | Внешнее освещение/Модуль управления кузовом |
| 4 | Система инфотейнмента |
| 5 | Система инфотейнмента/Приборы |
| 6 | Розетка/Прикуриватель |
| 7 | Розетка |
| 8 | Левый ближний свет/Модуль управления кузовом |
| 9 | Правый ближний свет/Модуль управления кузовом/Модуль подушки безопасности |
| 10 | Центральный замок/Модуль управления кузовом |
| 11 | Вентилятор салона |
| 12 | — |
| 13 | 2014-2018: Не используется 2019: Солнцезащитная шторка |
| 14 | Диагностический разъем |
| 15 | Подушка безопасности |
| 16 | Розетка |
| 17 | Система кондиционирования |
| 18 | Логистика |
| 19 | Модуль управления кузовом |
| 20 | Модуль управления кузовом |
| 21 | Комбинация приборов/Сигнализация |
| 22 | Датчик зажигания |
| 23 | Модуль управления кузовом |
| 24 | Модуль управления кузовом |
| 25 | 2014-2018: Не используется 2019: Подогрев руля |
| 26 | — |
Грузовой отсек
Назначение предохранителей в грузовом отсеке (2014, 2015, 2016, 2017, 2018, 2019)
| № | Цепь |
|---|---|
| 1 | — |
| 2 | Розетка прицепа |
| 3 | Система помощи при парковке |
| 4 | Система селективного каталитического восстановления |
| 5 | — |
| 6 | — |
| 7 | Электрорегулировка сидений |
| 8 | — |
| 9 | Система селективного каталитического восстановления |
| 10 | Датчик оксида азота |
| 11 | Модуль прицепа/Розетка прицепа |
| 12 | Модуль прицепа |
| 13 | Розетка прицепа |
| 14 | — |
| 15 | — |
| 16 | Внутреннее зеркало/Камера заднего вида |
| 17 | Розетка |
| 18 | — |
| 19 | 2014-2018: Подогрев руля 2019: Не используется |
| 20 | 2014-2018: Солнцезащитная шторка 2019: Не используется |
| 21 | Подогрев передних сидений |
| 22 | — |
| 23 | — |
| 24 | Система селективного каталитического восстановления |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Активная система амортизации/Предупреждение о выходе из полосы |
