В этой статье рассматривается Audi A3 / S3 третьего поколения (8V), выпускавшийся с 2013 по 2019 год. Здесь вы найдёте схемы блоков предохранителей для Audi A3 и S3 2013, 2015, 2016, 2017, 2018, 2019, и 2020 годов, информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi A3 / S3 2013-2020

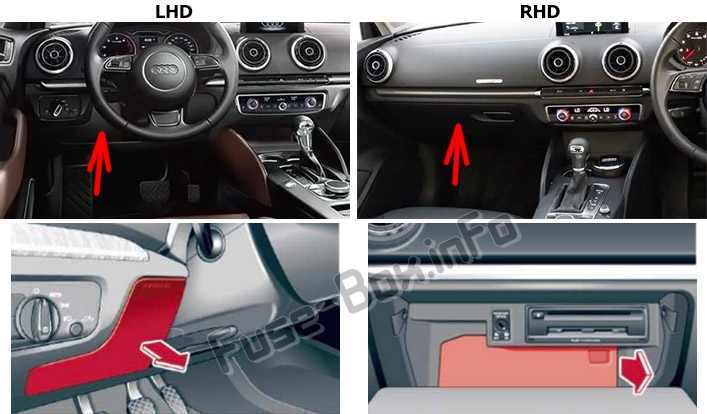

Салон
Автомобили с левым рулём: расположен за крышкой рядом с рулевой колонкой.
Автомобили с правым рулём: расположен за крышкой в бардачке.
Моторный отсек
Расположен в моторном отсеке (со стороны левого борта)
2013
Панель приборов
Назначение предохранителей в блоке панели приборов (2013)
| № | Электрооборудование | А |
|---|---|---|
| F2 | Регулировка сиденья | 10 |
| F3 | Гидравлический насос для складного верха (кабриолет) | 40 |
| F4 | Консоль управления MMI, компоненты MMI | 7.5 |
| F5 | Шлюз | 5 |
| F6 | Сигнализация | 5 |
| F7 | Консоль кондиционера/обогревателя, селектор рычага (автоматическая коробка передач), вспомогательный обогреватель, катушка реле обогрева заднего стекла | 10 |
| F8 | Диагностика, переключатель электронного стояночного тормоза, выключатель света, датчик дождя/света, внутреннее освещение | 10 |
| F9 | Модуль переключателей рулевой колонки | 1 |
| F10 | Дисплей | 5 |
| F11 | Реверсивные натяжители ремня безопасности (сторона водителя) | 25 |
| F12 | Система MMI | 15/20 |
| F13 | Блок управления подвеской | 20 |
| F14 | Вентилятор кондиционера | 30 |
| F15 | Электромагнитный замок рулевой колонки | 10 |
| F16 | Система MMI | 7.5 |
| F17 | Приборная панель | 5 |
| F18 | Камера заднего вида | 7.5 |
| F19 | Блок управления системой комфортного доступа | 7.5 |
| F23 | Внешнее освещение (правая сторона) | 40 |
| F24 | Панорамная крыша/блок управления складным верхом, замок складного верха (кабриолет) | 20/30 |
| F25 | Дверь/и, сторона водителя (например, электрические стеклоподъёмники) | 30 |
| F26 | Подогрев сидений | 30 |
| F27 | Усилитель звука | 30 |
| F28 | Блок управления складным верхом, электроника (кабриолет) | 5 |
| F29 | Внутреннее освещение | 7.5 |
| F31 | Внешнее освещение (левая сторона) | 40 |
| F32 | Системы помощи водителю | 7.5 |
| F33 | Подушка безопасности | 5 |
| F34 | Светодиоды для кнопок/переключателей, катушка реле подогрева шеи (кабриолет) и реле электрической розетки, внутренний звук, переключатель заднего хода, датчик температуры, датчик уровня масла | 7.5 |
| F35 | Диагностика, контроль дальности фар, датчик качества воздуха, автоматические антидымные зеркала | 10 |
| F36 | Поворотный свет (правая сторона) / светодиодная фара (правая сторона) | 15 |
| F37 | Поворотный свет (левая сторона) / светодиодная фара (левая сторона) | 15 |
| F39 | Дверь/и, сторона пассажира (например, электрические стеклоподъёмники) | 30 |
| F40 | Прикуриватель, электрические розетки | 20 |
| F41 | Реверсивные натяжители ремня безопасности (сторона переднего пассажира) | 25 |
| F42 | Центральный замок | 40 |
| F43 | Система омывателя лобового стекла | 30 |
| F44 | Полный привод | 15 |
| F45 | Электрорегулируемое сиденье (сторона водителя) | 15 |
| F47 | Стеклоочиститель заднего стекла | 15 |
| F49 | Стартер, датчик сцепления | 5 |
| F53 | Обогрев заднего стекла | 30 |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2013)
| № | Электрооборудование | А |
|---|---|---|
| F1 | Блок управления ESC | 40 |
| F2 | Блок управления ESC | 40 |
| F3 | Блок управления двигателем (бензин/дизель) | 15/30 |
| F4 | Охлаждение двигателя, компоненты двигателя, катушки реле вспомогательного обогревателя (1+2), реле насоса вторичного воздуха | 5/10 |
| F5 | Компоненты двигателя, система топливного бака | 7.5/10 |
| F6 | Датчик стоп-сигнала | 5 |
| F7 | Компоненты двигателя, насосы охлаждающей жидкости | 7.5/10/15 |
| F8 | Зонд лямбда | 10/15 |
| F9 | Компоненты двигателя, заслонка выхлопа, блок управления автоматическим временем свечения | 5/10/20 |
| F10 | Форсунки топлива, блок управления топливом | 15/20 |
| F11 | Вспомогательный обогреватель, нагревательный стержень 2 | 40 |
| F12 | Вспомогательный обогреватель, нагревательный стержень 3 | 40 |
| F13 | Блок управления автоматической коробкой передач | 15/30 |
| F15 | Гудок | 15 |
| F16 | Катушка зажигания/клапан отключения CNC (двигатель на природном газе) | 20/7.5 |
| F17 | Блок управления ESC, блок управления двигателем | 7.5 |
| F18 | Клемма 30 (опорное напряжение) | 5 |
| F19 | Стеклоочистители лобового стекла | 30 |
| F20 | Гудок | 10 |
| F22 | Клемма 50, диагностика | 5 |
| F23 | Стартер | 30 |
| F24 | Вспомогательный обогреватель, нагревательный стержень 1 | 40 |
| F31 | Вакуумный насос | 15 |
| F32 | Светодиодные фары | 5 |
| F37 | Вспомогательный обогреватель | 20 |
2015
Панель приборов
Назначение предохранителей в блоке панели приборов (2015)
| № | Оборудование | Номинал [А] |
|---|---|---|
| F1 | Компоненты двигателя | 30 |
| F2 | Регулировка сиденья | 10 |
| F3 | Гидравлический насос верха (кабриолет) | 40 |
| F4 | Управление MMI, компоненты MMI | 7,5 |
| F5 | Шлюз | 5 |
| F6 | Сигнализация | 5 |
| F7 | Управление климатом/обогревом, селектор рычага (автоматическая трансмиссия), парковочный обогреватель, катушка реле обогрева заднего стекла | 10 |
| F8 | Диагностика, переключатель электронного стояночного тормоза, выключатель света, датчик дождя/света, внутреннее освещение | 10 |
| F9 | Модуль переключателей рулевой колонки | 1 |
| F10 | Дисплей | 5 |
| F11 | Реверсивные натяжители ремня безопасности водителя | 25 |
| F12 | Зона MMI | 15 / 20 |
| F13 | Блок управления адаптивными амортизаторами | 20 |
| F14 | Вентилятор системы климат-контроля | 30 |
| F15 | Электронный замок рулевой колонки | 10 |
| F16 | Зона MMI | 7,5 |
| F17 | Приборная панель | 5 |
| F18 | Камера заднего вида | 7,5 |
| F19 | Блок управления системой комфортного ключа, система топливного бака | 7,5 |
| F20 | Система топливного бака | 7,5 |
| F21 | — | — |
| F22 | — | — |
| F23 | Внешнее освещение, подогрев форсунок омывателя | 40 |
| F24 | Панорамная крыша/модуль управления электроверхом, защелка электроверха (кабриолет) | 20 / 30 |
| F25 | Дверь/двери водителя (например, электростеклоподъёмники) | 30 |
| F26 | Подогрев сидений | 30 |
| F27 | Усилитель звука | 30 |
| F28 | Модуль управления электроверхом, электроника (кабриолет) | 5 |
| F29 | Внутреннее освещение | 7,5 |
| F30 | — | — |
| F31 | Внешнее освещение | 40 |
| F32 | Системы помощи водителю | 7,5 |
| F33 | Подушка безопасности | 5 |
| F34 | Подсветка кнопок, катушки реле подогрева верхней части кабины (кабриолет) и реле розетки, внутренний звук, переключатель заднего хода, датчик температуры, датчик уровня масла | 7,5 |
| F35 | Диагностика, система контроля дальности фар, датчик качества воздуха, автоматическое затемнение заднего вида | 10 |
| F36 | Правая поворотная фара/правая светодиодная фара | 15 |
| F37 | Левая поворотная фара/левая светодиодная фара | 15 |
| F38 | — | — |
| F39 | Дверь/двери переднего пассажира (например, электростеклоподъёмники) | 30 |
| F40 | Розетки | 20 |
| F41 | Реверсивные натяжители ремня безопасности переднего пассажира | 25 |
| F42 | Компоненты центрального замка, система омывателя лобового стекла | 40 |
| F43 | Фары, освещение | 30 |
| F44 | Полный привод | 15 |
| F45 | — | — |
| F46 | — | — |
| F47 | — | — |
| F48 | — | — |
| F49 | Стартер, датчик сцепления, катушка реле фар | 5 |
| F50 | — | — |
| F51 | — | — |
| F52 | — | — |
| F53 | Обогрев заднего стекла | 30 |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2015)
| № | Оборудование | Номинал [А] |
|---|---|---|
| F1 | Блок управления ESC | 40 |
| F2 | Блок управления ESC | 40 |
| F3 | Блок управления двигателем (бензин/дизель) | 15 / 30 |
| F4 | Охлаждение двигателя, компоненты двигателя, реле катушки вспомогательного обогревателя (1+2), реле насоса впрыска вторичного воздуха | 5 / 10 |
| F5 | Компоненты двигателя, система топливного бака | 7,5 / 10 / 15 |
| F6 | Датчик стоп-сигнала | 5 |
| F7 | Компоненты двигателя, водяные насосы | 7,5 / 10 / 15 |
| F8 | Кислородный датчик | 10 / 15 |
| F9 | Компоненты двигателя, дверца выхлопа, блок управления временем свечения, клапан SULEV | 5 / 10 / 20 |
| F10 | Форсунки топлива, блок управления топливом | 15 / 20 |
| F11 | Нагревательный элемент вспомогательного обогревателя 2 | 40 |
| F12 | Нагревательный элемент вспомогательного обогревателя 3 | 40 |
| F13 | Блок управления автоматической трансмиссией | 15 / 30 |
| F14 | — | — |
| F15 | Гудок | 15 |
| F16 | Катушка зажигания | 5 / 20 |
| F17 | Блок управления ESC, блок управления двигателем | 7,5 |
| F18 | Клемма 30 (опорное напряжение) | 5 |
| F19 | Стеклоочистители лобового стекла | 30 |
| F20 | Гудок | 10 |
| F21 | — | — |
| F22 | Клемма 50 диагностика | 5 |
| F23 | Стартер | 30 |
| F24 | Нагревательный элемент вспомогательного обогревателя 1 | 40 |
| F25 | — | — |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | Вакуумный насос | 15 |
| F32 | Светодиодные фары | 5 |
2016
Панель приборов
Назначение предохранителей в блоке панели приборов (2016)
| № | Оборудование |
|---|---|
| F1 | Компоненты двигателя |
| F2 | Регулировка сиденья |
| F3 | Гидравлический насос верха (кабриолет) |
| F4 | Управление MMI, компоненты MMI |
| F5 | Шлюз |
| F6 | Селектор рычага (автоматическая трансмиссия) |
| F7 | Управление климатом/обогревом, селектор рычага (автоматическая трансмиссия), парковочный обогреватель, катушка реле обогрева заднего стекла |
| F8 | Диагностика, переключатель электромеханического стояночного тормоза, выключатель света, датчик дождя и света, коммуникационный блок внутреннего освещения (гибридный привод с подключаемой батареей), сигнализация |
| F9 | Модуль переключателей рулевой колонки |
| F10 | Дисплей |
| F11 | Реверсивные натяжители ремня безопасности водителя |
| F12 | Зона MMI |
| F13 | Блок управления адаптивными амортизаторами/сервисная розетка (гибридный привод с подключаемой батареей) |
| F14 | Вентилятор системы климат-контроля |
| F15 | Электронный замок рулевой колонки |
| F16 | Зона MMI |
| F17 | Приборная панель |
| F18 | Камера заднего вида |
| F19 | Блок управления системой комфортного ключа, система топливного бака |
| F20 | Система топливного бака |
| F21 | — |
| F22 | — |
| F23 | Внешнее освещение, подогрев форсунок омывателя |
| F24 | Панорамная крыша/модуль управления электроверхом, защелка электроверха (кабриолет) |
| F25 | Дверь/двери водителя (например, электростеклоподъёмники) |
| F26 | Подогрев сидений |
| F27 | Усилитель звука |
| F28 | Модуль управления электроверхом, электроника (кабриолет) |
| F29 | Внутреннее освещение |
| F30 | — |
| F31 | Внешнее освещение |
| F32 | Системы помощи водителю |
| F33 | Подушка безопасности |
| F34 | Подсветка кнопок, катушки реле подогрева верхней части кабины (кабриолет) и реле розетки, внутренний звук, переключатель заднего хода, датчик температуры |
| F35 | Функциональное освещение, диагностика, система контроля дальности фар, датчик качества воздуха, автоматическое затемнение заднего вида |
| F36 | Правая поворотная фара/правая светодиодная фара |
| F37 | Левая поворотная фара/левая светодиодная фара |
| F38 | Высоковольтная батарея (гибридный привод с подключаемой батареей) |
| F39 | Дверь/двери переднего пассажира (например, электростеклоподъёмники) |
| F40 | Розетки |
| F41 | Реверсивные натяжители ремня безопасности переднего пассажира |
| F42 | Компоненты центрального замка, система омывателя лобового стекла |
| F43 | Фары, освещение |
| F44 | Полный привод |
| F45 | — |
| F46 | — |
| F47 | Стеклоочиститель заднего стекла |
| F48 | Внешний шумовой усилитель (гибридный привод с подключаемой батареей) |
| F49 | Стартер, датчик сцепления, катушка реле фар, высоковольтная батарея (гибридный привод с подключаемой батареей) |
| F50 | — |
| F51 | — |
| F52 | — |
| F53 | Обогрев заднего стекла |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2016)
| № | Оборудование |
|---|---|
| F1 | Блок управления ESC |
| F2 | Блок управления ESC |
| F3 | Блок управления двигателем (бензин/дизель) |
| F4 | Охлаждение двигателя, компоненты двигателя, реле катушки вспомогательного обогревателя (1+2), реле насоса впрыска вторичного воздуха |
| F5 | Компоненты двигателя, система топливного бака |
| F6 | Датчик стоп-сигнала |
| F7 | Компоненты двигателя, водяные насосы |
| F8 | Кислородный датчик |
| F9 | Компоненты двигателя, дверца выхлопа, блок управления временем свечения, клапан SULEV |
| F10 | Форсунки топлива, блок управления топливом |
| F11 | Нагревательный элемент вспомогательного обогревателя 2 |
| F12 | Нагревательный элемент вспомогательного обогревателя 3 |
| F13 | Блок управления автоматической трансмиссией |
| F14 | — |
| F15 | Гудок |
| F16 | Катушка зажигания/энергетика (гибридный привод с подключаемой батареей) |
| F17 | Блок управления ESC, блок управления двигателем |
| F18 | Клемма 30 (опорное напряжение) |
| F19 | Стеклоочистители лобового стекла |
| F20 | Гудок |
| F21 | — |
| F22 | Клемма 50 диагностика |
| F23 | Стартер |
| F24 | Нагревательный элемент вспомогательного обогревателя 1, усилитель тормозов (гибридный привод с подключаемой батареей) |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | — |
| F30 | — |
| F31 | Вакуумный насос/водяной насос (гибридный привод с подключаемой батареей) |
| F32 | Светодиодные фары |
| F33 | Память усилителя тормозов (гибридный привод с подключаемой батареей) |
| F34 | Память усилителя тормозов (гибридный привод с подключаемой батареей) |
| F34 | Реле (гибридный привод с подключаемой батареей) |
2017, 2018, 2019, 2020
Панель приборов
Назначение предохранителей в блоке панели приборов (2017, 2018, 2019)
| № | Оборудование |
|---|---|
| F1 | Компоненты двигателя AdBlue |
| F2 | Регулировка сиденья |
| F3 | Гидравлический насос электроверха |
| F4 | Панель управления инфотейнментом, компоненты инфотейнмента |
| F5 | Шлюз |
| F6 | Селектор рычага (автоматическая трансмиссия) |
| F7 | Управление кондиционером/обогревом, вспомогательный обогреватель, реле обогрева заднего стекла, монитор давления в шинах |
| F8 | Переключатель электромеханического стояночного тормоза, выключатель света, датчик дождя/света, сигнализация, диагностический разъём, модуль крыши, система экстренного вызова, контроль дальности фар |
| F9 | Модуль переключателей рулевой колонки |
| F10 | Дисплей системы инфотейнмента |
| F11 | Блок управления электрической системой левой стороны автомобиля |
| F12 | Компоненты инфотейнмента |
| F13 | Натяжитель ремня безопасности водителя |
| F14 | Вентилятор системы обогрева/кондиционирования |
| F15 | Электронный замок рулевой колонки |
| F16 | Компоненты инфотейнмента |
| F17 | Приборная панель |
| F18 | Камера заднего вида |
| F19 | Блок управления доступом с комфортом |
| F20 | Компоненты двигателя |
| F21 | Руль, модуль переключателя подогрева руля |
| F23 | Панорамная стеклянная крыша/модуль управления электроверхом, защелка электроверха |
| F24 | Блок управления электрической системой правой стороны автомобиля |
| F25 | Передние/задние электростеклоподъёмники водителя |
| F26 | Подогрев сидений |
| F27 | Внутреннее освещение |
| F28 | Модуль управления электроверхом |
| F29 | Внутреннее освещение |
| F30 | Диагностический разъём |
| F32 | Передняя камера, парковочная система, датчик ACC, помощь при смене полосы |
| F33 | Подушка безопасности |
| F34 | Кнопка удержания, внутренний звук, переключатель заднего хода, датчик температуры, катушка реле подогрева шеи и реле розетки, кнопка управления электроверхом |
| F35 | Датчик качества воздуха, автоматическое затемнение заднего вида, диагностический разъём, питание центральной консоли |
| F36 | Правая фара (LED, Matrix LED) |
| F37 | Левая фара (LED, Matrix LED) |
| F38 | Высоковольтная батарея |
| F39 | Передние/задние электростеклоподъёмники пассажира |
| F40 | Розетки |
| F41 | Натяжитель ремня безопасности пассажира |
| F42 | Зона центрального замка |
| F43 | Усилитель звука |
| F44 | Полный привод |
| F47 | Стеклоочиститель заднего стекла |
| F48 | Внешний звуковой актуатор |
| F49 | Датчик сцепления (реле 1+2), высоковольтная батарея, энергетика |
| F52 | Блок управления контролем подвески |
| F53 | Обогрев заднего стекла |
Моторный отсек
Назначение предохранителей в блоке моторного отсека (2017, 2018, 2019)
| № | Оборудование |
|---|---|
| F1 | Электронная стабилизация (ESC) |
| F2 | Электронная стабилизация (ESC) |
| F3 | Блок управления двигателем |
| F4 | Компоненты двигателя, охлаждение двигателя, реле катушки вспомогательного обогревателя (1+4+7), реле насоса впрыска вторичного воздуха |
| F5 | Компоненты двигателя, система топливного бака (дизель), клапан отключения CNC |
| F6 | Выключатель стоп-сигнала |
| F7 | Компоненты двигателя, водяные насосы, система топливного бака (бензиновый двигатель) |
| F8 | Датчик кислорода |
| F9 | Компоненты двигателя, дверца выхлопа, блок управления временем свечения (реле 6) |
| F10 | Блок управления топливом, топливный насос |
| F11 | Нагревательный элемент вспомогательного обогревателя 2, компоненты двигателя, насос вторичного воздуха |
| F12 | Нагревательный элемент вспомогательного обогревателя 3, вакуумный насос |
| F13 | Автоматическая трансмиссия |
| F15 | Гудок |
| F16 | Катушка зажигания (реле 8), энергетика и управление |
| F17 | Электронная стабилизация (ESC), блок управления двигателем (реле 5) |
| F18 | Клемма 30 (опорное напряжение), мониторинг батареи |
| F19 | Стеклоочистители лобового стекла |
| F20 | Сигнализация |
| F21 | Автоматическая трансмиссия |
| F22 | Клемма 50 диагностика, блок управления двигателем |
| F23 | Стартер |
| F24 | Нагревательный элемент вспомогательного обогревателя 1, усилитель тормозов |
| F31 | Вакуумный насос, водяной насос, насос высокого давления, форсунки топлива |
| F33 | Резервуар тормозного давления, рекуперация, насос трансмиссионной жидкости |
| F34 | Усилитель тормозов |
| F35 | Реле функции кондиционера |
| F36 | Левая передняя фара |
| F37 | Парковочный обогреватель |
| F38 | Правая передняя фара |
