В этой статье мы рассмотрим Audi A6 / S6 пятого поколения (C8/4K), выпускаемого с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Audi A6 и S6 2019, 2020, 2021 и 2022 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi A6 и S6 2019-2022
Салон
В салоне автомобиля расположены два блока предохранителей.

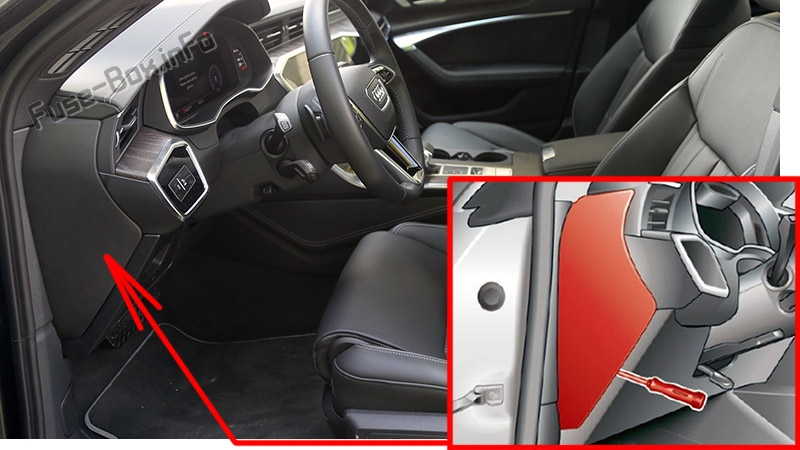

Первый находится на левой передней стороне приборной панели.
Второй находится в подставке для ног водителя на автомобилях с левым рулем или за крышкой в области ног переднего пассажира на автомобилях с правым рулем.
Багажное отделение
Предохранители расположены под крышкой в полу багажника.
Панель предохранителей в кокпите
Назначение предохранителей на левой стороне приборной панели
| № | Описание |
|---|---|
| Блок предохранителей A (черный) | |
| A2 | Регулировка рулевой колонки |
| A3 | Проигрыватель CD/DVD |
| A4 | Электроника рулевой колонки |
| A5 | Переключатель света, панели переключателей |
| A6 | Регулятор громкости |
| A7 | Приборная панель |
| A8 | Передний MMI (верхний/нижний) дисплей |
| A9 | Подогрев рулевого колеса |
| Блок предохранителей B (коричневый) | |
| B2 | Блок управления системой инфотainment MMI |
| B3 | 2018-2021: Аудиоинтерфейс Audi 2022: Аудиоинтерфейс Audi, USB-соединение |
| B4 | Проекционный дисплей |
| B5 | Система климат-контроля, система ароматизации, ионизатор |
| B9 | Замок рулевой колонки |
Панель предохранителей в области ног
Расположение предохранителей «C» и «D» на автомобилях с правым рулем обратное.
Назначение предохранителей в области ног
| № | Описание |
|---|---|
| Блок предохранителей A (черный) | |
| A1 | 2018-2019: Не используется; 2020-2021: Подогрев каталитического нейтрализатора |
| A2 | Компоненты двигателя |
| A3 | Компоненты двигателя |
| A4 | Компоненты двигателя |
| A5 | Датчик стоп-сигнала |
| A6 | 2018-2019: Компоненты двигателя; 2020-2021: Клапаны двигателя 2022: Клапаны двигателя, регулировка распредвала |
| A7 | Компоненты двигателя |
| A8 | Компоненты двигателя |
| A9 | 2018-2020: Компоненты двигателя 2021-2022: Компоненты двигателя, насос 48 В, генератор силовой установки 48 В |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | 2018-2019: Запуск двигателя; 2020: Компоненты двигателя 2021-2022: Компоненты двигателя, насос 48 В, генератор силовой установки 48 В, генератор силовой установки 12 В |
| A12 | 2018-2020: Компоненты двигателя 2021-2022: Клапаны двигателя, опора двигателя |
| A13 | Вентилятор радиатора |
| A14 | 2018-2019: Блок управления двигателем; 2020-2022: Блок управления двигателем, форсунки топлива |
| A15 | 2018-2020: Датчики двигателя 2021-2022: Датчики двигателя, катушки зажигания, датчики кислорода |
| A16 | Топливный насос |
| Блок предохранителей B (красный) | |
| B1 | Система охранной сигнализации |
| B2 | Блок управления двигателем |
| B3 | Поддержка поясницы слева спереди |
| B5 | Сигнал |
| B6 | Стояночный тормоз |
| B7 | Шлюзовой блок управления (диагностика) |
| B8 | 2018-2019: Потолочные лампы в салоне; 2020-2022: Блок управления электроникой крыши |
| B9 | Блок управления системами помощи водителю |
| B10 | Блок управления подушками безопасности |
| B11 | 2018-2019: Электронная система стабилизации (ESC); 2020-2022: Электронная система стабилизации (ESC), антиблокировочная система (ABS) |
| B12 | Диагностический разъем, датчик света/дождя |
| B13 | Система климат-контроля |
| B14 | Блок управления правой передней дверью |
| B15 | Компрессор системы климат-контроля, электроника кузова |
| B16 | 2018-2019: Блок управления вспомогательной батареей; 2020-2022: Блок управления вспомогательной батареей, резервуар давления тормозной системы |
| Блок предохранителей C (красный) | |
| C1 | Катушки зажигания двигателя |
| C3 | 2018-2019: Не используется; 2020-2021: Высоковольтный обогрев, компрессор |
| C5 | Опоры двигателя |
| C6 | Автоматическая коробка передач |
| C7 | Приборная панель |
| C8 | Вентилятор подачи свежего воздуха системы климат-контроля |
| C9 | Блок управления стеклоочистителем лобового стекла |
| C10 | Динамическое рулевое управление |
| C11 | Запуск двигателя |
| C12 | 2018-2019: Не используется; 2020: Автоматическая коробка передач 2021-2022: Насос жидкости автоматической коробки передач |
| Блок предохранителей D (черный) | |
| D1 | Подогрев передних сидений |
| D2 | Стеклоочистители лобового стекла |
| D3 | Электроника левой фары |
| D4 | Панорамная стеклянная крыша |
| D5 | Блок управления левой передней дверью |
| D6 | Розетки |
| D7 | Блок управления правой задней дверью |
| D8 | Блок управления полным приводом (quattro) |
| D9 | Электроника правой фары |
| D10 | Система омывателя лобового стекла/фар |
| D11 | Блок управления левой задней дверью |
| D12 | Стояночный обогреватель |
| Блок предохранителей E (коричневый) | |
| E1 | 2018-2019: Вентиляция сидений, подогрев сидений, зеркало заднего вида, система климат-контроля, элементы управления задней системой климат-контроля; 2020-2022: Вентиляция сидений, электроника сидений, зеркало заднего вида, панель заднего климат-контроля, диагностический разъем, антенна дорожной информации (TMC) |
| E2 | 2018-2019: Система климат-контроля; 2020-2022: Блок управления электрической системой автомобиля, шлюзовой блок управления |
| E3 | Актуатор звука/настройка звука выхлопа |
| E4 | Клапан обогрева трансмиссии |
| E5 | Запуск двигателя |
| E7 | 2021-2022: Активная педаль акселератора |
| E8 | 2018-2019: Ночное видение; 2020-2022: Ночное видение, активная стабилизация крена |
| E9 | 2018-2019: Адаптивный круиз-контроль; 2020-2022: Адаптивный круиз-контроль, передний радар |
| E11 | Ассистент пересечения, системы помощи водителю |
Блок предохранителей в багажном отделении
Назначение предохранителей в багажнике
| № | Описание |
|---|---|
| Блок предохранителей A (черный) | |
| A1 | 2021-2022: Термоуправление |
| A3 | Натяжитель заднего ремня безопасности на стороне пассажира |
| A4 | Натяжитель заднего ремня безопасности на стороне водителя |
| A5 | Пневмоподвеска |
| A6 | Автоматическая коробка передач |
| A7 | Задний раздвижной люк, задний спойлер |
| A8 | Подогрев задних сидений |
| A9 | 2018-2019: Центральный замок, задние фонари; 2020: Левый задний фонарь 2021-2022: Блок управления системой комфорта, левый задний фонарь |
| A10 | Натяжитель переднего ремня на стороне водителя |
| A11 | 2018-2019: Центральный замок, задняя шторка; 2020: Центральный замок крышки багажника, дверца топливного бака, крышка багажника 2021-2022: Центральный замок крышки багажника, дверца топливного бака, солнцезащитная шторка, крышка багажника |
| A12 | Блок управления крышкой багажника |
| Блок предохранителей B (красный) | |
| B1 | 2018-2019: Не используется; 2020: Блок управления стабилизацией подвески |
| B2 | 2018-2019: Не используется; 2020: Выключатель отключения сервиса |
| B4 | 2018-2019: Не используется; 2020: Электрический двигатель 2021-2022: Система электрического привода, силовая электроника |
| B5 | 2018-2020: Тормозная система 2021-2022: Тормозная система, усилитель тормозов |
| B6 | 2018-2019: Не используется; 2020-2022: Насос воды высоковольтной батареи |
| B7 | 2018-2019: Не используется; 2020: Гибридный удаленный климат-контроль в салоне 2021: Вспомогательный климат-контроль |
| B8 | 2018-2019: Не используется; 2020: Гибридный компрессор кондиционера 2021-2022: Компрессор системы климат-контроля |
| B9 | Блок управления вспомогательной батареей |
| B10 | 2018-2019: Не используется; 2020-2022: Высоковольтная гибридная батарея |
| B11 | 2018-2019: Не используется; 2020-2022: Зарядное устройство гибрида |
| B14 | 2018-2019: Не используется; 2020-2022: Термоуправление, насос воды |
| B15 | 2018-2019: Не используется; 2020-2022: Блок управления термоуправлением |
| B16 | 2018-2019: Не используется; 2020: Шлюз |
| Блок предохранителей C (коричневый) | |
| C1 | Блок управления системами помощи водителю |
| C2 | 2018-2020: Audi phone box, антенна на крыше 2021-2022: Audi phone box |
| C3 | 2018-2019: Поддержка поясницы справа спереди; 2020-2021: Электроника передних сидений, поддержка поясницы справа 2022: Поддержка поясницы справа |
| C4 | Side assist |
| C5 | 2018-2019: Не используется; 2020-2021: Панель управления задней системой климат-контроля 2022: Задний пульт управления сиденьем |
| C6 | Система контроля давления в шинах |
| C7 | Система экстренного вызова |
| C8 | 2018-2019: Не используется; 2020-2022: Радиоприемник стояночного обогревателя, мониторинг топливного бака |
| C9 | Селектор рычага автоматической коробки передач |
| C10 | 2018-2019: ТВ-тюнер; 2020-2022: ТВ-тюнер, блок управления обменом данными и телематикой |
| C11 | Открытие/запуск автомобиля (NFC) |
| C12 | Открыватель двери гаража |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Центральный замок, задние фонари |
| C16 | Натяжитель переднего ремня на стороне пассажира |
| Блок предохранителей D (черный) | |
| D1-D16 | Не назначены |
| Блок предохранителей E (красный) | |
| E2 | 2021-2022: Внешняя антенна |
| E3 | 2018-2019: Обработка выхлопа; 2020-2022: Обработка выхлопа, актуатор звука, розетка переменного тока |
| E4 | Панель управления задней системой климат-контроля |
| E5 | 2018-2020: Правый фонарь прицепа 2021-2022: Правый фонарь прицепа, регулировка правого заднего сиденья |
| E7 | 2018-2019: Крепление прицепа; 2020-2022: Отсоединение крепления прицепа |
| E8 | 2018-2020: Левый фонарь прицепа 2021-2022: Левый фонарь прицепа, регулировка правого заднего сиденья |
| E9 | 2018-2021: Разъем крепления прицепа 2022: Разъем крепления прицепа, высоковольтная батарея |
| E10 | Спортивный дифференциал полного привода |
| E11 | Обработка выхлопа |
| E12 | 2018-2019: Не используется; 2020-2021: Генератор 48 В |
