В этой статье мы рассматриваем Audi A7 (4G8) первого поколения, выпускавшуюся с 2010 по 2018 год. Здесь вы найдёте схемы блоков предохранителей Audi A7 и S7 2012, 2013, 2014, 2015, 2016 и 2017, информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi A7 и S7 2010-2018
Салон автомобиля

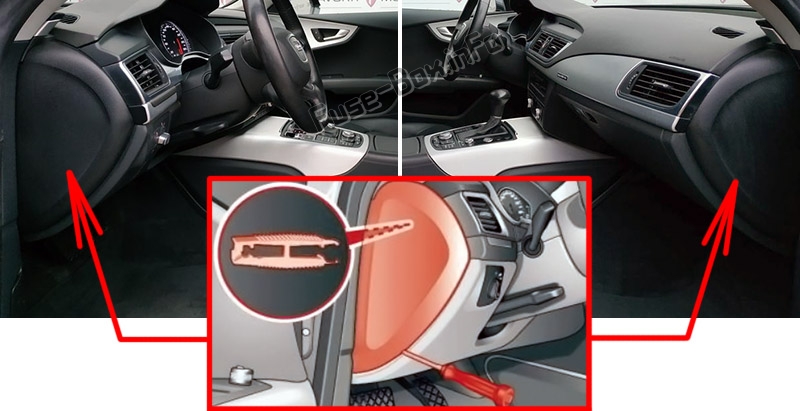

В салоне автомобиля расположены два блока предохранителей слева и справа спереди в кабине.
Багажное отделение
Он расположен за обшивкой на правой стороне багажника.
2012, 2013
Блок предохранителей левой приборной панели
Назначение предохранителей слева на приборной панели (2012-2013)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 1 | Панель переключателей, подогрев сидений, помощь при запуске, блок управления | 5 |
| 2 | Автоматически затемняемое внутреннее зеркало заднего вида | 5 |
| 4 | Датчик системы управления подвеской | 5 |
| 5 | Блок управления ESP | 5 |
| 6 | Блок управления электрической системой автомобиля 1, блок управления электрической системой автомобиля 2 | 5 |
| 7 | Адаптивный круиз-контроль Audi | 10 |
| 8 | Блок управления подушками безопасности, система датчиков переднего пассажирского сиденья | 5 |
| 9 | Шлюз | 5 |
| 10 | HomeLink (открыватель гаражных ворот), блок управления системой ночного видения | 5 |
| 11 | Обработка изображений (активный ассистент удержания в полосе Audi, адаптивный круиз-контроль Audi) | 10 |
| 12 | Рулевое управление | 5 |
| 13 | Клемма 15 в багажном отделении | 15 |
| 14 | Клемма 15 на приборной панели (сторона переднего пассажира) | 30 |
| 15 | Клемма 15 двигателя | 15 |
| 16 | Стартер | 40 |
| Блок предохранителей B (коричневый) | ||
| 1 | Шлюз | 5 |
| 2 | Климат-контроль | 10 |
| 3 | Блок управления ESP | 10 |
| 4 | Передняя дверь (сторона водителя) | 30 |
| 5 | Электрорегулировка сиденья (сиденье водителя) | 7,5 |
| 6 | Рулевое управление | 35 |
| 7 | Люк в крыше | 20 |
| 8 | Блок управления задней дверью (сторона водителя) | 15 |
| 9 | Поддержка поясницы (переднее пассажирское сиденье) | 5 |
| 11 | Люк в крыше, задний спойлер | 20 |
| 12 | Блок управления дверью водителя | 15 |
| Блок предохранителей C (красный) | ||
| 2 | Топливный насос | 25 |
| 3 | Датчик стоп-сигнала/система датчика педали тормоза | 5/5 |
| 4 | Акустика двигателя | 7,5 |
| 5 | Блок управления задней дверью (сторона водителя) | 30 |
| 6 | Левое заднее сиденье | 7,5 |
| 7 | Сигнал | 15 |
| 8 | Стеклоочиститель лобового стекла | 30 |
| 9 | Датчик света/дождя | 5 |
| 10 | Поддержка поясницы (сиденье водителя) | 5 |
| 11 | Блок управления дверью переднего пассажира | 15 |
| 12 | Блок управления правой задней дверью | 15 |
Блок предохранителей правой приборной панели
Назначение предохранителей справа на приборной панели (2012-2013)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 1 | Head-up Display | 5 |
| 2 | Дисплей MMI | 5 |
| 3 | CD/DVD-чейнджер | 5 |
| 4 | Блок MMI/приводы | 7,5 |
| 5 | Карточный считыватель (не во всех странах) | 5 |
| 6 | Приборная панель | 5 |
| 7 | Модуль переключателей на рулевой колонке | 5 |
| 8 | Регулировка дальности фар/адаптивная система освещения | 5/7,5 |
| 10 | Левый блок-фара (фара с адаптивным светом) | 7,5 |
| Блок предохранителей B (коричневый) | ||
| 1 | Климат-контроль | 10 |
| 2 | Вентилятор системы климат-контроля | 40 |
| 3 | Диагностический разъём | 10 |
| 4 | Электромеханический замок зажигания | 5 |
| 5 | Электрорегулировка рулевой колонки | 5 |
| 6 | Модуль переключателей на рулевой колонке | 10 |
| 7 | Электрорегулировка рулевой колонки | 25 |
| 8 | Переключатель света | 5 |
Блок предохранителей багажного отделения
Назначение предохранителей в багажнике (2012-2013)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 4 | Электромеханический стояночный тормоз | 30 |
| 5 | Электромеханический стояночный тормоз | 30 |
| 6 | Передняя дверь (сторона переднего пассажира) | 35 |
| 7 | Заднее внешнее освещение | 30 |
| 8 | Задний солнцезащитный экран, помощь в закрытии, замок багажного отделения, ключ удобства, START ENGINE STOP, дверца топливного бака | 20 |
| 9 | Электрорегулировка сиденья | 15 |
| 10 | Система парковки | 5 |
| 11 | Подогрев задних сидений | 30 |
| Блок предохранителей B (красный) | ||
| 1 | Левый натяжитель ремня | 25 |
| 2 | Правый натяжитель ремня | 25 |
| 3 | Розетка | 20 |
| 4 | Розетка | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Адаптивная пневмоподвеска | 15 |
| 7 | Задняя дверь (сторона переднего пассажира) | 35 |
| 8 | Заднее внешнее освещение | 30 |
| 9 | Блок управления крышкой багажного отделения | 30 |
| 10 | Телефон | 5 |
| 11 | Усилитель звука | 30 |
| 12 | Задний спойлер (Sportback) | 20 |
| Блок предохранителей C (коричневый) | ||
| 1 | Радиоприёмник, усилитель звука / блок MMI/приводы | 30/20 |
| 2 | Система обнаружения утечек в баке | 5 |
| 4 | Блок управления AEM/батарейный модуль | 15/ 7,5 |
| 6 | Вентилятор батареи | 35 |
| 7 | Радиоприёмник | 7,5 |
| 8 | Задняя развлекательная система | 7,5 |
| 9 | Автоматически затемняемое внутреннее зеркало заднего вида/батарейный модуль | 5/15 |
| 10 | Система парковки | 5 |
| Блок предохранителей D (зелёный) | ||
| 1 | Audi pre sense | 5 |
| 2 | Электромеханический стояночный тормоз | 5 |
| 3 | Адаптивная пневмоподвеска | 5 |
| 4 | Автоматическая коробка передач | 7,5 |
| 5 | Система парковки | 5 |
| 6 | Задняя развлекательная система | 5 |
| 8 | Audi side assist | 5 |
| 9 | Шлюз, блок управления электрической системой автомобиля 1 | 5 |
| 10 | Спортивный дифференциал | 5 |
2014, 2015
Блок предохранителей левой приборной панели
Назначение предохранителей слева на приборной панели (2014-2015)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 1 | Панель переключателей, электромеханический стояночный тормоз, подогрев сидений, помощь при запуске, блок управления | 5 |
| 2 | Автоматически затемняемое внутреннее зеркало заднего вида, сигнал | 5 |
| 3 | Система выхлопа (дизельный двигатель) | 10 |
| 4 | Датчик системы управления подвеской | 5 |
| 5 | Модуль электронной стабилизации (ESC) | 5 |
| 6 | Климат-контроль | 5 |
| 7 | Адаптивный круиз-контроль | 10 |
| 8 | Блок управления подушками безопасности, система датчиков переднего пассажирского сиденья | 5 |
| 9 | Шлюз | 5 |
| 10 | HomeLink (открыватель гаражных ворот), блок управления системой ночного видения | 5 |
| 11 | Обработка изображений (активный ассистент удержания в полосе, адаптивный круиз-контроль) | 10 |
| 12 | Динамическое рулевое управление | 5 |
| 13 | Клемма 15 на приборной панели | 15 |
| 14 | Клемма 15 в багажном отделении | 30 |
| 15 | Клемма 15 (двигатель) | 15 |
| 16 | Стартер | 40 |
| Блок предохранителей B (коричневый) | ||
| 1 | Шлюз | 5 |
| 2 | Климат-контроль | 10 |
| 3 | Модуль электронной стабилизации (ESC) | 10 |
| 4 | Передняя дверь (сторона водителя) | 30 |
| 5 | Электрорегулировка сиденья (сиденье водителя) | 7,5 |
| 6 | Динамическое рулевое управление | 35 |
| 7 | Люк в крыше | 20 |
| 8 | Блок управления задней дверью (сторона водителя) | 15 |
| 9 | Поддержка поясницы (переднее пассажирское сиденье) | 5 |
| 10 | Система контроля давления в шинах | 5 |
| 11 | Люк в крыше, задний спойлер (Sportback) | 20 |
| 12 | Блок управления дверью водителя | 15 |
| Блок предохранителей C (красный) | ||
| 2 | Топливный насос | 25 |
| 3 | Датчик стоп-сигнала/система датчика педали тормоза | 5/5 |
| 4 | Блок управления AdBlue (дизель)/акустика двигателя | 5/7,5 |
| 5 | Блок управления левой задней дверью | 30 |
| 6 | Электрорегулировка сиденья (переднее пассажирское сиденье) | 7,5 |
| 7 | Сигнал | 15 |
| 8 | Мотор стеклоочистителя лобового стекла | 30 |
| 9 | Датчик света/дождя, обогрев видеокамеры в лобовом стекле | 5 |
| 10 | Поддержка поясницы (сиденье водителя) | 5 |
| 11 | Блок управления дверью переднего пассажира | 15 |
| 12 | Блок управления правой задней дверью | 15 |
Блок предохранителей правой приборной панели
Назначение предохранителей справа на приборной панели (2014-2015)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 1 | Head-up Display | 5 |
| 2 | Дисплей MMI | 5 |
| 3 | CD/DVD-чейнджер | 5 |
| 4 | Блок MMI/приводы | 7,5 |
| 5 | Карточный считыватель (не во всех странах) | 5 |
| 6 | Приборная панель | 5 |
| 7 | Модуль переключателей на рулевой колонке | 5 |
| 8 | Регулировка дальности фар/адаптивная система освещения | 5/7,5 |
| 10 | Левый блок-фара (фара с адаптивным светом) | 7,5 |
| 11 | Дополнительный обогреватель | 5 |
| Блок предохранителей B (коричневый) | ||
| 1 | Климат-контроль | 10 |
| 2 | Вентилятор системы климат-контроля | 40 |
| 3 | Интерфейс диагностики | 10 |
| 4 | Электромеханический замок зажигания | 5 |
| 5 | Электрорегулировка рулевой колонки | 5 |
| 6 | Модуль переключателей на рулевой колонке | 10 |
| 7 | Электрорегулировка рулевой колонки | 25 |
| 8 | Переключатель света | 5 |
Блок предохранителей багажного отделения
Назначение предохранителей в багажнике (2014-2015)
| № | Назначение | Ампер |
|---|---|---|
| Блок предохранителей A (чёрный) | ||
| 4 | Электромеханический стояночный тормоз | 30 |
| 5 | Электромеханический стояночный тормоз | 30 |
| 6 | Передняя дверь (сторона переднего пассажира) | 30 |
| 7 | Заднее внешнее освещение | 30 |
| 8 | Задний солнцезащитный экран, помощь в закрытии, замок багажного отделения, ключ удобства, START ENGINE STOP, дверца топливного бака | 20 |
| 9 | Электрорегулировка сиденья | 15 |
| 10 | Система парковки | 5 |
| 11 | Подогрев задних сидений | 30 |
| Блок предохранителей B (красный) | ||
| 1 | Левый натяжитель ремня | 25 |
| 2 | Правый натяжитель ремня | 25 |
| 3 | Розетка/прикуриватель | 20 |
| 4 | Розетка | 20 |
| 5 | Электромеханический стояночный тормоз | 5 |
| 6 | Адаптивная пневмоподвеска | 15 |
| 7 | Задняя дверь (сторона переднего пассажира) | 30 |
| 8 | Заднее внешнее освещение | 30 |
| 9 | Блок управления крышкой багажного отделения | 30 |
| 10 | Телефон | 5 |
| 11 | Усилитель звука | 30 |
| 12 | Задний спойлер (Sportback) | 20 |
| Блок предохранителей C (коричневый) | ||
| 1 | Радиоприёмник, усилитель звука / блок MMI/приводы | 30/20 |
| 2 | Система обнаружения утечек в баке | S |
| 4 | Блок управления AEM/батарейный модуль | 10/15 |
| 6 | Вентилятор батареи | 35 |
| 7 | Радиоприёмник | 7,5 |
| 8 | Задняя развлекательная система | 7,5 |
| 9 | Автоматически затемняемое внутреннее зеркало заднего вида/батарейный модуль | 5/15 |
| 10 | Система парковки | 5 |
| Блок предохранителей D (зелёный) | ||
| 1 | Pre sense | 5 |
| 2 | Электромеханический стояночный тормоз | 5 |
| 3 | Адаптивная пневмоподвеска | 5 |
| 4 | Автоматическая коробка передач | 7,5 |
| 5 | Система парковки | 5 |
| 6 | Задняя развлекательная система | 5 |
| 7 | Система Start-Stop | 5 |
| 8 | Side assist | 5 |
| 9 | Шлюз, блок управления электрической системой автомобиля 1 | 5 |
| 10 | Спортивный дифференциал | 5 |
| Блок предохранителей E (чёрный) | ||
| 1 | 2014: Не используется; 2015: Задние сиденья |
20 |
| Блок предохранителей F (чёрный) | ||
| 1 | Открытие крышки багажного отделения с активацией движения | 1 |
2016, 2017, 2018
Блок предохранителей левой приборной панели
Назначение предохранителей слева на приборной панели (2016-2018)
| № | Назначение |
|---|---|
| Блок предохранителей A (чёрный) | |
| 1 | Электромеханическое рулевое управление, сцепное устройство, ионизатор, панель переключателей, подогрев сидений (задние), электромеханический стояночный тормоз |
| 2 | Сигнал, система климат-контроля, шлюз, автоматически затемняемое внутреннее зеркало заднего вида |
| 4 | Парковочный ассистент, регулировка дальности фар |
| 5 | Динамическое рулевое управление, электронная стабилизация (ESC) |
| 6 | Фары |
| 7 | Адаптивный круиз-контроль |
| 8 | Датчики переднего пассажирского сиденья, подушка безопасности |
| 9 | Шлюз |
| 10 | Звук двигателя, ассистент ночного видения, открыватель гаражных ворот (HomeLink), парковочный ассистент |
| 11 | Обработка изображений видеокамеры |
| 12 | Фары |
| 13 | Модуль переключателей на рулевой колонке |
| 14 | Клемма 15 (багажное отделение) |
| 15 | Клемма 15 (моторный отсек) |
| 16 | Стартер |
| Блок предохранителей B (коричневый) | |
| 1 | Инфотейнмент |
| 2 | Инфотейнмент |
| 3 | Переднее пассажирское сиденье |
| 5 | Подушка безопасности, электронная стабилизация (ESC) |
| 6 | Сигнализация |
| 7 | Электромеханический стояночный тормоз |
| 8 | Внутреннее освещение |
| 9 | Обогрев видеокамеры лобового стекла, датчик света/дождя |
| 10 | Поддержка поясницы (сиденье водителя) |
| 11 | Сиденье водителя |
| 12 | Электронная стабилизация |
| 13 | Сигнал |
| 14 | Фары |
| 15 | Подогрев передних сидений |
| 16 | Динамическое рулевое управление |
| Блок предохранителей C (красный) | |
| 1 | Педаль сцепления |
| 2 | Топливный насос |
| 3 | Датчик стоп-сигнала |
| 4 | AdBlue (дизельный двигатель)/акустика двигателя |
| 5 | Задняя дверь |
| 6 | Передняя дверь |
| 7 | Электронная стабилизация |
| 8 | Мотор стеклоочистителя лобового стекла |
| 9 | Система мойки фар |
| 10 | Внутреннее освещение, система климат-контроля |
| 11 | Фары |
| 12 | Люк в крыше |
Блок предохранителей правой приборной панели
Назначение предохранителей справа на приборной панели (2016-2018)
| № | Назначение |
|---|---|
| Блок предохранителей A (красный) | |
| 1 | Инфотейнмент, CD-чейнджер |
| 2 | Инфотейнмент (дисплей) |
| Блок предохранителей B (коричневый) | |
| 1 | Система климат-контроля |
| 2 | Система климат-контроля (вентилятор) |
| 3 | Интерфейс диагностики |
| 4 | Электромеханический замок зажигания |
| 5 | Электронный замок рулевой колонки |
| 6 | Модуль переключателей на рулевой колонке |
| 7 | Электрорегулировка рулевой колонки |
| 8 | Переключатель света |
| 9 | Head-up display |
| 10 | Приборная панель |
| 11 | Инфотейнмент, DVD-чейнджер |
Блок предохранителей багажного отделения
Назначение предохранителей в багажнике (2016-2018)
| № | Оборудование |
|---|---|
| Блок предохранителей A (чёрный) | |
| 1 | Фаркоп/розетка 220 В |
| 2 | Фаркоп/подогреваемый держатель стаканов |
| 3 | Фаркоп/регулировка переднего пассажирского сиденья сзади |
| 4 | Электромеханический стояночный тормоз |
| 5 | Электромеханический стояночный тормоз |
| 6 | Передняя дверь (сторона переднего пассажира) |
| 7 | Заднее внешнее освещение |
| 8 | Центральный замок, помощь в закрытии |
| 9 | Подогрев сидений (передние) |
| 11 | Подогрев сидений (задние), система климат-контроля |
| 12 | Фаркоп |
| Блок предохранителей B (красный) | |
| 1 | Левый натяжитель ремня безопасности |
| 2 | Правый натяжитель ремня безопасности |
| 3 | Бак AdBlue (дизельный двигатель)/топливный насос |
| 4 | Бак AdBlue (дизельный двигатель)/опора двигателя (бензиновый двигатель) |
| 5 | Крышка багажного отделения с датчиком движения |
| 6 | Пневмоподвеска, адаптивные амортизаторы |
| 7 | Задняя дверь (сторона переднего пассажира) |
| 8 | Задние фонари |
| 9 | Крышка багажного отделения |
| 10 | Задняя развлекательная система |
| 12 | Задний спойлер (Sportback), подъёмный/откидной люк в крыше, панорамная стеклянная крыша |
| Блок предохранителей C (коричневый) | |
| 1 | Инфотейнмент |
| 2 | Инфотейнмент |
| 3 | Инфотейнмент, автоматически затемняемое внутреннее зеркало заднего вида |
| 5 | TV-тюнер |
| 6 | Система обнаружения утечек в баке |
| 7 | Розетки |
| 8 | Парковочный обогреватель |
| 10 | Поддержка поясницы (переднее пассажирское сиденье) |
| 12 | Инфотейнмент |
| Блок предохранителей D (чёрный) | |
| 1 | Пневмоподвеска, адаптивные амортизаторы, спортивный дифференциал, электромеханический стояночный тормоз |
| 2 | Датчик положения педали сцепления/автоматическая коробка передач |
| 3 | Сиденья |
| 4 | Задний стеклоочиститель (Avant) |
| 5 | Side assist |
| 6 | Звук двигателя |
| 7 | Инфотейнмент/усилитель звука |
| 8 | Шлюз |
| 9 | Спортивный дифференциал |
| 10 | Система климат-контроля |
| 11 | Система контроля давления в шинах/парковочный обогреватель |
| 12 | Система Start-Stop |
| Блок предохранителей E (чёрный) | |
| 1 | Специальные транспортные средства/задние сиденья |
| Блок предохранителей F (чёрный) | |
| 1 | Обогрев заднего стекла |
