Полностью электрический среднеразмерный кроссовер Audi e-tron доступен с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Audi e-tron 2019, 2020, 2021, 2022, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi e-tron 2019-2022…
Салон

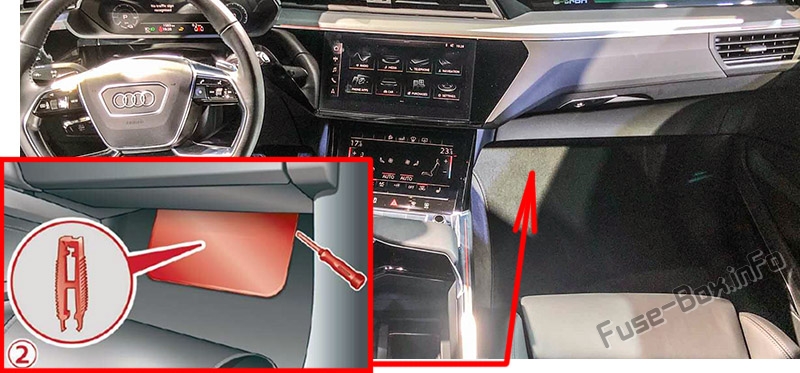

Панель предохранителей расположена за крышкой в пространстве для ног переднего пассажира.
Передний отсек
Предохранители расположены на правой стороне переднего отсека.
Багажное отделение
Блок предохранителей расположен за крышкой под ковриком багажника на левой стороне заднего отсека.
Блок предохранителей в салоне
* На автомобилях с правым рулем это зеркальное отражение.
Назначение предохранителей в пространстве для ног переднего пассажира (2019-2022)
| № | Описание |
|---|---|
| Панель предохранителей A (черная) | |
| A1 | Не используется |
| A2 | Не используется |
| A3 | Система климат-контроля, система ароматизации, ионизатор |
| A4 | Проекционный дисплей |
| A5 | 2019-2020: Интерфейс Audi music 2021-2022: Интерфейс Audi music, USB-вход |
| A6 | Привод CD/DVD, приборная панель |
| A7 | Замок рулевой колонки |
| A8 | Передний дисплей MMI |
| A9 | Приборный кластер |
| A10 | Регулятор громкости |
| A11 | Переключатель освещения, панели переключателей |
| A12 | Электроника рулевой колонки |
| A13 | Не используется |
| A14 | Не используется |
| A15 | Регулировка рулевой колонки |
| A16 | Электроника рулевой колонки |
| Панель предохранителей B (черная) | |
| B1 | Подогрев передних сидений |
| B2 | Система климат-контроля |
| B3 | Электроника левой фары |
| B4 | Панорамная стеклянная крыша |
| B5 | Блок управления левой передней дверью |
| B6 | Розетки |
| B7 | Не используется |
| B8 | Приборная панель |
| B9 | Электроника правой фары |
| B10 | Система омывателя лобового стекла/система омывателя фар |
| B11 | Не используется |
| B12 | Парковочный замок |
| Панель предохранителей C (красная) | |
| C1 | Сигнализация |
| C2 | Блок управления приводом |
| C3 | Система экстренного вызова |
| C4 | Селектор передач |
| C5 | Сигнал |
| C6 | Стояночный тормоз |
| C7 | Высоковольтная батарея, блок управления мониторинга батареи |
| C8 | 2019-2020: Освещение потолка салона 2021-2022: Блок управления электроникой крыши |
| C9 | Не используется |
| C10 | Блок управления подушками безопасности |
| C11 | Левая передняя поясничная поддержка |
| C12 | Диагностический разъем, датчик света/дождя |
| C13 | Не используется |
| C14 | Блок управления правой передней дверью |
| C15 | Система климат-контроля, электроника кузова |
| C16 | Вентилятор системы климат-контроля |
| Панель предохранителей D (коричневая) | |
| D1 | Не используется |
| D2 | Правая передняя натяжитель ремня безопасности |
| D3 | Не используется |
| D4 | Левый передний натяжитель ремня безопасности |
| D5 | Пневмоподвеска/управление подвеской |
| D6 | Правая фара |
| D7 | Левая фара |
| D8 | Блок управления левой задней дверью |
| D9 | Блок управления правой задней дверью |
| D10 | Блок управления инфотейнмент-системой MMI |
| D11 | Блок управления системами помощи водителю |
| D12 | Шлюзовой блок управления (диагностика) |
| Панель предохранителей E (черная) | |
| E1 | 2019-2020: Вентиляция передних сидений, зеркало заднего вида, диагностический порт 2021-2022: Электроника сидений, вентиляция передних сидений, зеркало заднего вида, диагностическое соединение |
| E2 | 2019-2020: Розетки 2021-2022: Блок управления электрической системой автомобиля, диагностический интерфейс |
| E3 | Внешний звук/внутренний звук |
| E4 | Не используется |
| E5 | 2021-2022: Электропривод |
| E6 | 2021-2022: Антенна для информации о трафике (TMC) |
| E7 | Активная педаль акселератора |
| E8 | Помощник ночного видения |
| E9 | Адаптивный круиз-контроль |
| E10 | Не используется |
| E11 | Помощник на перекрестках, системы помощи водителю |
| E12 | Не используется |
| E13 | Не используется |
| E14 | Не используется |
| E15 | 2021-2022: USB-вход |
| E16 | 2019-2020: Развлечения на задних сиденьях |
Блок предохранителей в переднем отсеке
2019-2020
Назначение предохранителей в переднем отсеке (2019-2020)
| № | Описание |
|---|---|
| 1 | Дверь зарядного порта |
| 2 | Компрессор кондиционера |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Система зарядки |
| 6 | Не используется |
| 7 | Электродвигатель |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Преобразователь напряжения |
| 11 | Система зарядки |
| 12 | Не используется |
| 13 | Термическое управление |
| 14 | Блок управления стеклоочистителем лобового стекла |
| 15 | Насос охлаждающей жидкости высоковольтной батареи |
| 16 | Стеклоочистители лобового стекла |
| 17 | Термическое управление |
| 18 | Термическое управление |
| 19 | Термическое управление |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Электронный контроль устойчивости (ESC), термическое управление |
2021-2022
Назначение предохранителей в переднем отсеке (2021-2022)
| № | Оборудование |
|---|---|
| 1 | Дверь зарядного порта |
| 2 | Компрессор системы климат-контроля |
| 4 | Высоковольтная батарея |
| 5 | Высоковольтный зарядное устройство |
| 6 | Термическое управление |
| 7 | Электропривод |
| 11 | Высоковольтный зарядное устройство |
| 13 | Термическое управление |
| 14 | Блок управления системой омывателя лобового стекла |
| 15 | Насос охлаждающей жидкости высоковольтной батареи |
| 16 | Стеклоочистители лобового стекла |
| 17 | Термическое управление |
| 18 | Термическое управление |
| 19 | Термическое управление |
| 21 | Электронный контроль устойчивости (ESC) |
Блок предохранителей в багажном отделении
Назначение предохранителей в багажнике (2019-2022)
| № | Описание |
|---|---|
| Панель предохранителей (A) (черная) | |
| A1 | Фаркоп |
| A2 | Не используется |
| A3 | Натяжитель ремня безопасности заднего пассажирского сиденья |
| A4 | Натяжитель ремня безопасности заднего водительского сиденья |
| A5 | Розетка фаркопа |
| A6 | Левый фонарь фаркопа |
| A7 | Не используется |
| A8 | Подогрев задних сидений |
| A9 | 2019-2020: Задние фонари 2021-2022: Блок управления системой удобства, левый задний фонарь |
| A10 | Не используется |
| A11 | 2019-2020: Центральный замок, задняя шторка 2021-2022: Багажное отделение, центральный замок двери зарядного порта, блок управления системой удобства |
| A12 | Крышка багажного отделения |
| Панель предохранителей B (черная) | |
| B1-B16 | Не назначены |
| Панель предохранителей C (черная) | |
| C1 | Блок управления системами помощи водителю |
| C2 | Телефон, антенна на крыше |
| C3 | Правая передняя поясничная поддержка |
| C4 | Side assist |
| C5 | Отключение обслуживания |
| C6 | Система контроля давления в шинах |
| C7 | 2019-2020: Климат-контроль салона 2021-2022: Вспомогательный климат-контроль |
| C8 | 2021-2022: Внешняя антенна |
| C9 | Панель управления задним климат-контролем |
| C10 | 2021-2022: ТВ-тюнер, блок управления обменом данными и телематикой |
| C11 | 2019-2020: Открытие/запуск автомобиля (NFC) 2021-2022: Виртуальные наружные зеркала, блок управления удобным доступом и авторизацией запуска |
| C12 | Открыватель двери гаража |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | 2019-2020: Задние фонари 2021-2022: Блок управления системой удобства, правый задний фонарь |
| C15 | Правый фонарь фаркопа |
| C16 | Не используется |
