В этой статье мы рассмотрим Audi Q3 второго поколения (F3), доступный с 2018 года по настоящее время. Здесь вы найдете схемы расположения блоков предохранителей для Audi Q3 2018, 2019, 2020, 2021 и 2022, информацию о расположении блоков предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Audi Q3 2018-2022
Салон

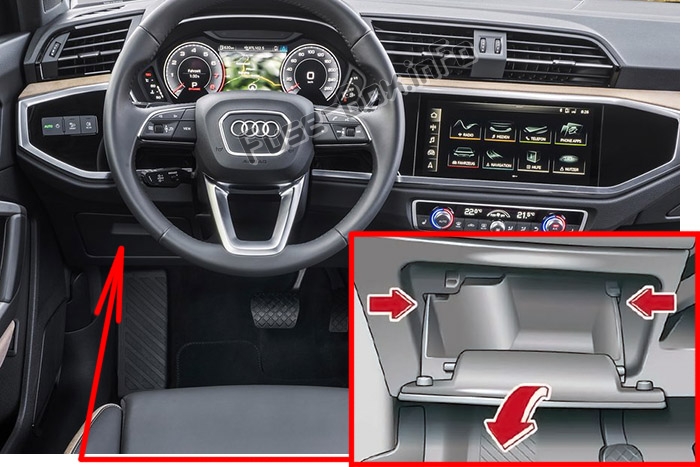

Рулевое управление слева: Блок предохранителей расположен за отделением для хранения на стороне водителя.
Рулевое управление справа: Он расположен за крышкой в бардачке.
Моторный отсек
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Описание |
|---|---|
| 1 | 2018-2019: Не используется; 2020: Система обработки выхлопа |
| 2 | 2018-2020: Передняя поддержка поясницы 2021-2022: Электроника сидений, передние сиденья |
| 4 | 2018-2019: Регулировка громкости; 2020: Модуль управления MMI Infotainment 2021-2022: Инфотейнмент-система, регулировка громкости |
| 5 | Модуль управления шлюзом (диагностика) |
| 6 | Замок рулевой колонки, селектор переключения автоматической трансмиссии |
| 7 | 2018-2020: Радиоприемник, стояночный обогреватель, органы управления климат-контролем 2021-2022: Вспомогательный обогреватель, панель управления климат-контролем, система контроля давления в шинах |
| 8 | Регулировка дальности фар, мониторинг салона, атмосферное освещение, переключатель света, модуль крыши, система экстренного вызова, стояночный тормоз, диагностический разъем, датчик света/дождя, датчик твердых частиц |
| 9 | Электроника рулевой колонки |
| 10 | 2018-2019: Дисплей; 2020: Дисплей, модуль управления MMI Infotainment 2021-2022: Инфотейнмент-система, регулировка громкости |
| 11 | Модуль управления электрической системой автомобиля |
| 12 | Модуль управления MMI Infotainment |
| 13 | Натяжитель ремня безопасности водителя |
| 14 | Вентилятор системы отопления и кондиционирования |
| 15 | Замок рулевой колонки |
| 16 | 2018-2019: Усилитель сотового телефона; 2020: Модуль управления MMI Infotainment 2021-2022: Audi phone box |
| 17 | 2018-2020: Комбинация приборов 2021-2022: Комбинация приборов, модуль экстренного вызова |
| 18 | Камера заднего вида, периферийные камеры |
| 19 | Открытие/запуск автомобиля (NFC) |
| 20 | 2018-2019: Комбинация приборов; 2020-2022: Система обработки выхлопа, комбинация приборов |
| 21 | Электроника рулевой колонки |
| 23 | 2018-2021: Панорамная стеклянная крыша |
| 24 | Модуль управления электрической системой автомобиля |
| 25 | Модуль управления дверью водителя, мотор стеклоподъемника задней левой двери, модуль управления задней левой дверью |
| 26 | Модуль управления электрической системой автомобиля |
| 27 | Модуль управления электрической системой автомобиля |
| 29 | Модуль крыши, модуль управления электрической системой автомобиля |
| 30 | 2018-2021: Модуль управления вспомогательной батареей 2022: Батарея 48 В, электрическая приводная система |
| 31 | 2018-2021: Крышка багажного отделения |
| 32 | Системы помощи водителю (система парковки, side assist, адаптивный круиз-контроль, камера) |
| 33 | 2018-2020: Система обнаружения пассажира, вентиляция передних сидений, внутреннее освещение потолка 2021-2022: Электроника переднего пассажирского сиденья, модуль управления электроникой крыши |
| 34 | 2018-2020: Компоненты системы кондиционирования, стояночный тормоз, фонари заднего хода 2021-2022: Компоненты системы кондиционирования, стояночный тормоз, фонари заднего хода, генератор внутреннего звука |
| 35 | 2018-2020: Компоненты системы кондиционирования, диагностический разъем, управление панелью приборов, зеркало заднего вида 2021-2022: Компоненты системы кондиционирования, диагностический разъем, модуль переключателей центральной консоли, зеркало заднего вида, регулировка дальности фар, подсветка приборов |
| 39 | Мотор стеклоподъемника задней правой двери, модуль управления дверью переднего пассажира, модуль управления задней правой дверью |
| 40 | Розетки |
| 41 | Натяжитель ремня безопасности пассажира |
| 42 | Модуль управления электрической системой автомобиля |
| 43 | 2018-2021: Усилитель звука |
| 44 | Модуль управления полным приводом (quattro) |
| 45 | Регулировка сиденья водителя |
| 47 | Стеклоочиститель заднего стекла |
| 48 | 2018-2019: Не используется; 2020-2022: Внешний звуковой генератор |
| 50 | 2018-2019: Не используется; 2020: Крышка багажного отделения |
| 52 | Подвеска |
| 53 | Обогрев заднего стекла |
| 54 | Левый свет фар прицепа |
| 55 | Сцепное устройство |
| 56 | Правый свет фар прицепа |
| 57 | Розетка сцепного устройства |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| 1 | 2018-2019: Электронный контроль устойчивости (ESC); 2020: Не используется 2021: Электронный контроль устойчивости (ESC) |
| 2 | 2018-2019: Электронный контроль устойчивости (ESC); 2020: Не используется 2021: Электронный контроль устойчивости (ESC) |
| 3 | 2021: Модуль управления двигателем 2022: Модуль управления приводной системой |
| 4 | Компоненты двигателя, запуск двигателя |
| 5 | 2018-2020: Компоненты двигателя, катушки зажигания 2021-2022: Компоненты двигателя |
| 6 | Выключатель стоп-сигналов |
| 7 | Компоненты двигателя |
| 8 | Нагреваемые датчики кислорода |
| 9 | Компоненты двигателя |
| 10 | Топливный насос |
| 11 | 2018-2021: Вспомогательный обогреватель, компоненты двигателя |
| 12 | 2018-2020: Вспомогательный обогреватель, компоненты двигателя 2021: Вспомогательный обогреватель, вакуумный насос тормозной системы |
| 13 | Автоматическая трансмиссия, насос трансмиссионной жидкости |
| 14 | 2018-2021: Компоненты двигателя, катушки зажигания |
| 15 | Сигнал |
| 16 | 2018-2021: Компоненты двигателя, катушки зажигания 2022: Компоненты двигателя, электроника двигателя, бортовой зарядное устройство, силовая электроника |
| 17 | Контроль устойчивости (ESC), модуль управления двигателем |
| 18 | 2018-2020: Модуль управления батареей 2021: Модуль мониторинга батареи, диагностический интерфейс |
| 19 | Модуль управления стеклоочистителем лобового стекла |
| 20 | Сигнализация, открыватель гаражных ворот |
| 21 | Автоматическая трансмиссия |
| 22 | Модуль управления двигателем |
| 23 | Запуск двигателя |
| 24 | Вспомогательный обогреватель |
| 31 | 2018-2020: Компоненты двигателя 2021: Компоненты двигателя, топливные форсунки 2022: Компоненты двигателя, топливные форсунки, электрическая приводная система |
| 33 | 2021: Насос трансмиссионной жидкости 2022: Усилитель тормозов |
| 35 | 2021: Система климат-контроля |
| 36 | Левая фара |
| 37 | Стояночный обогреватель |
| 38 | Правая фара |
