В этой статье мы рассмотрим Audi TT третьего поколения (FV/8S), выпускаемого с 2014 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Audi TT 2015, 2016, 2017, 2018, 2019 и 2020, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Audi TT 2015-2020
Салон

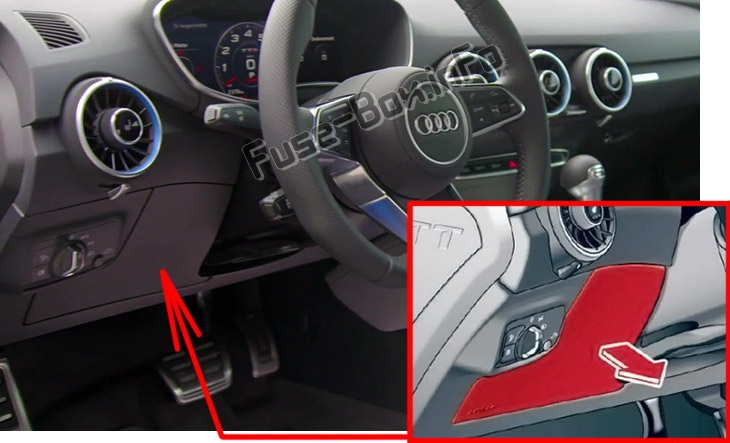

Блок предохранителей расположен за крышкой слева от рулевого колеса.
Моторный отсек
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Описание |
|---|---|
| F1 | 2016-2018: Модуль управления складным верхом (Родстер); 2019-2020: Не используется |
| F2 | 2016-2018: Модуль управления складным верхом (Родстер); 2019-2020: Не используется |
| F3 | 2016-2018: Модуль управления ESC; 2019-2020: Не используется |
| F4 | Центральный процессор компьютера (MIB-2) |
| F5 | Шлюз (диагностика) |
| F6 | 2016-2017: Система охранной сигнализации; 2018-2020: Селектор переключения передач (автоматическая коробка передач) |
| F7 | 2016-2017: Система климат-контроля, селектор переключения передач (автоматическая коробка передач), парковочный обогреватель, катушка реле заднего стеклоочистителя; 2018-2020: Управление системой климат-контроля, задний дефростер, мониторинг давления в шинах |
| F8 | 2016-2017: Диагностика, переключатель электрического стояночного тормоза, переключатель освещения, датчик дождя/освещения, внутреннее освещение; 2018-2020: Переключатель электромеханического стояночного тормоза, переключатель освещения, датчик дождя/освещения, внутреннее освещение, диагностический разъём, электроника крыши |
| F9 | Модуль переключателей рулевой колонки |
| F10 | 2016-2018: Дисплей; 2019-2020: Позиционирование автомобиля |
| F11 | 2016-2018: Сцепление Haldex; 2019-2020: Сцепление полного привода, модуль управления электрической системой левой стороны автомобиля |
| F12 | Зона MMI (компоненты инфотейнмента) |
| F13 | 2016-2018: Модуль управления адаптивными амортизаторами; 2019-2020: Не используется |
| F14 | Вентилятор системы климат-контроля |
| F15 | Электронная блокировка рулевой колонки |
| F16 | Компоненты MMI, микрофон ремня безопасности (Родстер) |
| F17 | Приборная панель |
| F18 | Камера заднего вида |
| F19 | Модуль управления системой удобства с ключом |
| F20 | Регулировка поясничной поддержки с электроприводом |
| F22 | Верхний обогрев салона на стороне переднего пассажира (шея) (Родстер) |
| F23 | 2016-2017: Правое внешнее освещение, бортовой компьютер (правый); 2018-2020: Не используется |
| F24 | 2016-2017: Не используется; 2018-2020: Модуль управления электрической системой правой стороны автомобиля |
| F25 | Двери на стороне водителя (например, электростеклоподъёмники) |
| F26 | Подогрев сидений |
| F27 | 2016-2017: Не используется; 2018-2020: Модуль управления электрической системой автомобиля |
| F28 | Порт AMI High media |
| F29 | 2016-2017: Бортовой компьютер; 2018-2020: Модуль управления электрической системой автомобиля |
| F31 | 2016-2017: Левый бортовой компьютер; 2018: Модуль управления электрической системой левой стороны автомобиля; 2019-2020: Не используется |
| F32 | Системы помощи водителю |
| F33 | Подушка безопасности |
| F34 | 2016-2018: Реле розеток, внутренний звук, переключатель заднего хода, датчик температуры, датчик уровня масла; 2019-2020: Розетки, внутренний звук, переключатель заднего фонаря, датчик температуры, датчик уровня масла, обогрев шеи, открыватель двери гаража |
| F35 | 2016-2018: Диагностика, система регулировки дальности фар, датчик качества воздуха, автоматически затемняемое зеркало заднего вида; 2019-2020: Диагностика, регулировка дальности фар, датчик качества воздуха, автоматически затемняемое зеркало заднего вида, модуль переключателей центральной панели приборов |
| F36 | Правый поворотный свет / правая LED-фара |
| F37 | Левый поворотный свет / левая LED-фара |
| F38 | Модуль управления двигателем, модуль управления ESC |
| F39 | Двери на стороне переднего пассажира (например, электростеклоподъёмники) |
| F40 | Прикуриватель, розетки |
| F41 | 2016-2018: Реле SCR и подающая единица; 2019-2020: Диагностика топливного бака |
| F42 | Зона центральной блокировки |
| F43 | 2016-2018: Бортовой компьютер; 2019-2020: Не используется |
| F44 | 2016-2017: Не используется; 2018-2020: Модуль управления сцеплением полного привода |
| F45 | Электропривод сиденья водителя |
| F46 | Верхний обогрев салона на стороне водителя (Родстер) |
| F49 | Стартер, датчик сцепления |
| F50 | 2016-2017: Клапаны ESC; 2018-2020: Не используется |
| F52 | 2016-2018: Не используется; 2019-2020: Модуль управления контролем подвески |
| F53 | Задний дефростер |
Блок предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| F1 | Модуль управления ESC |
| F2 | Модуль управления ESC |
| F3 | Модуль управления двигателем |
| F4 | Охлаждение двигателя, компоненты двигателя, реле катушки вспомогательного обогревателя (1+2), реле насоса вторичного впрыска воздуха |
| F5 | Компоненты двигателя, система топливного бака |
| F6 | Датчик стоп-сигнала |
| F7 | Компоненты двигателя |
| F8 | Датчик кислорода |
| F9 | 2016-2018: Компоненты двигателя, заслонка выхлопа, модуль управления временем свечения; 2019-2020: Компоненты двигателя, заслонка выхлопа |
| F10 | Форсунки топлива, модуль управления топливом |
| F11 | 2016-2018: Нагревательный элемент вспомогательного обогревателя 2; 2019-2020: Не используется |
| F12 | 2016-2018: Нагревательный элемент вспомогательного обогревателя 3; 2019-2020: Не используется |
| F13 | 2016-2018: Модуль управления автоматической коробкой передач; 2019-2020: Насос трансмиссионной жидкости |
| F14 | 2016-2017: Не используется; 2018-2020: Катушки зажигания (5-цилиндровый) |
| F15 | Сигнал |
| F16 | Катушка зажигания |
| F17 | 2016-2018: Модуль управления ESC, модуль управления двигателем; 2019-2020: Подавитель |
| F18 | 2016-2018: Клемма 30 (опорное напряжение); 2019-2020: Диагностический интерфейс, мониторинг аккумулятора, антенна открывателя двери гаража |
| F19 | Стеклоочистители лобового стекла |
| F20 | 2016-2018: Сигнал; 2019-2020: Система охранной сигнализации |
| F21 | 2016-2018: Не используется; 2019-2020: Модуль управления автоматической коробкой передач |
| F22 | Диагностика клеммы 50 |
| F23 | Стартер |
| F24 | Нагревательный элемент вспомогательного обогревателя 1 |
| F31 | 2016-2017: Не используется; 2018-2020: Компоненты двигателя (5-цилиндровый) |
| F32 | 2016-2018: LED-фары; 2019-2020: Не используется |
| F33 | 2016-2017: Не используется; 2018: Насос трансмиссионной жидкости; 2019-2020: Не используется |
