В этой статье мы рассматриваем первое поколение BMW 1-й серии (E81/E82/E87/E88), выпускавшееся с 2004 по 2013 год. Здесь вы найдете схемы блоков предохранителей BMW 1-й серии 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 гг. (116i, 116d, 118i, 118d, 120i, 120d, 123d, 130i), информацию о расположении блоков предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей BMW 1-й серии 2004-2013
Расположение блока предохранителей

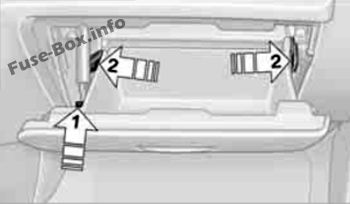

Откройте бардачок, снимите амортизатор (стрелка 1) с нижнего крепления, надавив вперед, отсоедините бардачок, нажав на обе защелки (стрелки 2), и опустите его.
После замены предохранителя поднимите бардачок вверх до фиксации и прикрепите амортизатор обратно.
Схема блока предохранителей (тип 1)
Назначение предохранителей в бардачке (тип 1)
| № | A | Защищаемые цепи |
|---|---|---|
| F1 | 15 | до 09.2005: Управление коробкой передач |
| F1 | 10 | с 09.2006: Контроллер защиты от опрокидывания |
| F2 | 5 | до 03.2007: Электрохромное внутреннее заднее-view зеркало с 03.2007: Блок управления приборной панелью Разъем OBDII |
| F3 | — | — |
| F4 | 5 | Система доступа к автомобилю |
| F5 | 7.5 | до 03.2007: Центр управления функциями, крыша |
| F5 | 20 | с 03.2007: Электрический топливный насос |
| F6 | 15 | до 09.2007: Модуль управления коробкой передач |
| F6 | 5 | с 09.2007: Датчик AUC, преобразователь DC/DC |
| F7 | 20 | до 03.2007: Блок управления, независимый/вспомогательный обогрев |
| F8 | 5 | до 03.2007: CD-чейнджер |
| F8 | 20 | с 03.2007: Усилитель |
| F9 | 10 | до 03.2007: Активный круиз-контроль |
| F10 | — | — |
| F11 | 10 | до 09.2007: Радио |
| F11 | 30 | с 09.2007: N52 (125i, 130i): Датчик состояния масла Актуатор DISA 1 Актуатор DISA 2 Клапан вентиляции топливного бака Датчик коленвала Датчик массового расхода воздуха |
| F11 | 20 | с 09.2007: N46/TU2 (118i, 120i), N45/TU2 (116i): Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 N43 (116i, 118i, 120i): Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд 2 перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора |
| F12 | 20 | до 09.2007: Центр управления функциями, крыша |
| F12 | 15 | с 09.2007: Реле электрического вакуумного насоса |
| F13 | 5 | Контроллер |
| F14 | — | — |
| F15 | 5 | Датчик AUC |
| F16 | 15 | до 03.2007: Правый сигнал 03.2007-09.2007: Левый сигнал Правый сигнал |
| F16 | 10 | с 09.2007: N46/TU2 (118i, 120i), N45/TU2 (116i): Вентилятор E-box Датчик коленвала Клапан вентиляции топливного бака Горячефильмовый датчик массового расхода воздуха N43 (116i, 118i, 120i): Вентилятор E-box Датчик коленвала Система изменяемого впуска: датчик положения и актуатор Датчик массового расхода воздуха Привод жалюзи радиатора N52 (125i, 130i): Датчик EAC Реле насоса вторичного воздуха Вентилятор E-box |
| F17 | 5 | до 03.2007: Навигационная система |
| F17 | 10 | с 09.2007: N52 (125i, 130i): Заслонка выхлопа США: Диагностический модуль утечки топливного бака N43 (116i, 118i, 120i): Датчик оксида азота |
| F18 | 5 | до 03.2007: CD-чейнджер с 03.2007: Электрохромное внутреннее заднее-view зеркало |
| F19 | 7.5 | до 03.2007: Модуль управления комфортного доступа Электронный модуль внешней дверной ручки, водительская сторона Электронный модуль внешней дверной ручки, пассажирская сторона Сирена и датчик наклона/удара с 03.2007: Сирена и датчик наклона/удара |
| F20 | 5 | Динамическая система стабилизации (DSC) |
| F21 | 7.5 | Кластер переключателей двери водителя Внешние боковые зеркала |
| F22 | — | — |
| F23 | 10 | Не США: Цифровой тюнер Видеомодуль США: Спутниковый приемник Цифровой тюнер США |
| F24 | 5 | Контроль давления в шинах (RDC) |
| F25 | — | — |
| F26 | 10 | Блок управления телематикой (TCU) Универсальная зарядная станция и hands-free (ULF) Телефоронный трансивер (без TCU или ULF) Разветвитель антенны Компенсатор Коробка выброса |
| F27 | 5 | Кластер переключателей двери водителя Телефоронный трансивер |
| F28 | 5 | Центр управления функциями, крыша Контроль расстояния парковки (PDC) |
| F29 | 5 | Датчик AUC (до 03.2007) Модуль обогрева сиденья водителя Модуль обогрева сиденья пассажира |
| F30 | 20 | Передняя зажигалка Зарядное гнездо, центральная консоль, задняя часть Розетка в багажном отсеке |
| F31 | 30 | до 09.2005: Динамическая система стабилизации (DSC) |
| F31 | 20 | с 09.2005: Радио (с RAD Radio или RAD2-BO User interface) CCC/M-ASK (с M-ASK-BO User interface или CCC-BO User interface) |
| F32 | 30 | до 03.2007: Модуль сиденья, переднее левое (с памятью) Модуль обогрева сиденья водителя (без памяти) с 03.2007: Модуль сиденья, переднее левое |
| F33 | 30 | до 03.2007: Переключатель регулировки сиденья пассажира Переключатель регулировки ширины спинки сиденья пассажира Переключатель поясничной поддержки пассажира Клапанный блок для регулировки ширины спинки сиденья пассажира Клапанный блок, передняя правая поясничная поддержка |
| F33 | 5 | с 03.2007: Блок управления комфортного доступа Электронный модуль внешней дверной ручки, водительская сторона Электронный модуль внешней дверной ручки, пассажирская сторона |
| F34 | 30 | до 03.2007: Усилитель |
| F34 | 5 | с 03.2007: CD-чейнджер |
| F35 | 20 | до 09.2005: N46 (118i, 120i), N45 (116i): Электрический топливный насос N52 (125i, 130i), M47/TU2 (118d, 120d): Управление топливным насосом (EKPS) |
| F35 | 30 | с 09.2005: Динамическая система стабилизации (DSC) |
| F36 | 30 | Модуль подножки |
| F37 | 30 | до 03.2007: Переключатель регулировки ширины спинки сиденья водителя Переключатель поясничной поддержки водителя Клапанный блок для регулировки ширины спинки сиденья водителя Клапанный блок, передняя левая поясничная поддержка |
| F37 | 10 | 03.2007-09.2007: Переключатель регулировки ширины спинки сиденья пассажира Переключатель регулировки ширины спинки сиденья водителя Переключатель поясничной поддержки пассажира Переключатель поясничной поддержки водителя Клапанный блок для регулировки ширины спинки сиденья водителя Клапанный блок для регулировки ширины спинки сиденья водителя Клапанный блок, передняя левая поясничная поддержка Клапанный блок, передняя левая поясничная поддержка |
| F37 | 30 | с 09.2007: N52 (125i, 130i): Блок управления DME Электрический насос охлаждающей жидкости Термостат, регулировка охлаждения по карте Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск |
| F38 | 30 | с 09.2007: N52 (125i, 130i): Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд 2 перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора Лямбда-зонд 2 после каталитического нейтрализатора Нагреватель вентиля коленвала 1 |
| F39 | 30 | до 09.2007: Мотор стеклоочистителя с 09.2007: N52 (125i, 130i): Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 Форсунка, цилиндр 5 Форсунка, цилиндр 6 Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Конденсатор подавления помех для катушек зажигания |
| F40 | 20 | до 09.2005: Радио (с RAD Radio или RAD2-BO User interface) CCC/M-ASK (с M-ASK-BO User interface или CCC-BO User interface) с 09.2005-03.2007: Электрический топливный насос (без EKPS) Управление топливным насосом (EKPS) |
| F40 | 7.5 | с 03.2007: Центр управления функциями, крыша |
| F41 | 30 | Модуль подножки |
| F42 | 30 | до 09.2005: Переключатель регулировки ширины спинки сиденья водителя Переключатель поясничной поддержки водителя Клапанный блок для регулировки ширины спинки сиденья водителя Клапанный блок, передняя левая поясничная поддержка 09.2006-03.2007: Модуль прицепа |
| F42 | 40 | с 03.2007: Модуль подножки |
| F43 | 30 | Насос омывателя фар |
| F44 | 30 | Модуль прицепа |
| F45 | 20 | до 09.2005: Разъем прицепа |
| F45 | 40 | 09.2005-03.2007: Активное рулевое управление |
| F45 | 30 | с 03.2007: Модуль сиденья, переднее правое |
| F46 | 30 | Цепь блокировки заднего стеклоочистителя (положительный полюс) |
| F47 | 20 | с 09.2005: Разъем прицепа |
| F48 | 20 | Блок управления прерывистым омывателем/стеклоочистителем, задний |
| F49 | 30 | до 03.2007: Модуль обогрева сиденья пассажира 03.2007-09.2007: Модуль сиденья, переднее правое |
| F49 | 40 | с 09.2007: Активное рулевое управление |
| F50 | 40 | до 09.2005: Активное рулевое управление |
| F50 | 10 | с 03.2007: Блок управления DME |
| F51 | 50 | Система доступа к автомобилю |
| F52 | 50 | до 03.2007: Модуль подножки |
| F52 | 20 | с 03.2007: Модуль обогрева сиденья водителя |
| F53 | 50 | до 03.2007: Модуль подножки |
| F53 | 20 | с 03.2007: Модуль обогрева сиденья пассажира |
| F54 | 60 | до 03.2007: Распределитель потенциала B+ |
| F54 | 30 | с 03.2007: Модуль прицепа |
| F55 | — | — |
| F56 | 15 | Центральный замок |
| F57 | 15 | Центральный замок |
| F58 | 5 | Приборная панель Разъем OBD II |
| F59 | 5 | Кластер переключателей рулевой колонки |
| F60 | 7.5 | Система отопления/кондиционирования воздуха |
| F61 | 10 | Центральный информационный дисплей Свет бардачка Свет багажного отсека, правый |
| F62 | 30 | Управление окнами |
| F63 | 30 | Управление окнами |
| F64 | 30 | Управление окнами |
| F65 | 40 | Динамическая система стабилизации (DSC) |
| F66 | 50 | Подогрев топлива |
| F67 | 50 | до 03.2007: Выходной каскад вентилятора |
| F67 | 30 | с 03.2007: Выходной каскад вентилятора |
| F68 | 50 | до 03.2007: Реле электрического вакуумного насоса |
| F68 | 40 | с 03.2007: Модуль подножки |
| F69 | 50 | Электрический вентилятор |
| F70 | 50 | Насос вторичного впрыска воздуха N45 (116i): Электрический вакуумный насос |
| F71 | 20 | Разъем прицепа |
| F72 | 15 | N45, N45/TU2 (116i): Реле электрического вакуумного насоса |
| F73 | 10 | N46/TU2 (118i, 120i), N45/TU2 (116i): Датчик коленвала Вентилятор E-box Клапан вентиляции топливного бака Горячефильмовый датчик массового расхода воздуха 03.2007-09.2007: N52 (125i, 130i): Датчик EAC Реле насоса вторичного воздуха Вентилятор E-box Горячефильмовый датчик массового расхода воздуха |
| F74 | 10 | 03.2007-09.2007: N52 (125i, 130i): Заслонка выхлопа США: Диагностический модуль утечки топливного бака с 09.2007: N43 (116i, 118i, 120i): Датчик оксида азота |
| F75 | — | — |
| F76 | 20 | 03.2007-09.2007: N43 (116i, 118i, 120i): Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд 2 перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора N46/TU2 (118i, 120i), N45/TU2 (116i): Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 |
| F76 | 30 | 03.2007-09.2007: N52 (125i, 130i): Датчик состояния масла Актуатор DISA 1 Актуатор DISA 2 Клапан вентиляции топливного бака Датчик коленвала Датчик массового расхода воздуха |
| F77 | 30 | N43 (116i, 118i, 120i): Блок управления DME Клапан регулировки давления масла Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск N45/TU2 (116i): Блок управления DME Клапан всасывающего струйного насоса Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск Нагрев, вентиляция картера N46/TU2 (118i, 120i): Блок управления DME Термостат по карте характеристик Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск Нагрев, вентиляция картера 03.2007-09.2007: N52 (125i, 130i): Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 Форсунка, цилиндр 5 Форсунка, цилиндр 6 Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Конденсатор подавления помех для катушек зажигания |
| F78 | 30 | N43 (116i, 118i, 120i): Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Конденсатор подавления помех для катушек зажигания N46/TU2 (118i, 120i), N45/TU2 (116i): Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд 2 перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора 03.2007-09.2007: N52 (125i, 130i): Блок управления DME Электрический насос охлаждающей жидкости Термостат, регулировка охлаждения по карте Датчик впускного распредвала Датчик выпускного распредвала Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск |
| F79 | 30 | 03.2007-09.2007: N43 (116i, 118i, 120i): Датчик состояния масла Нагрев, вентиляция картера Электрический переключающий клапан, опора двигателя Клапан вентиляции топливного бака Клапан регулировки объема Термостат по карте характеристик N46/TU2 (118i, 120i), N45/TU2 (116i): Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 N52 (125i, 130i): Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд 2 перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора Лямбда-зонд 2 после каталитического нейтрализатора Нагреватель вентиля коленвала 1 |
| F80 | — | — |
| F81 | 30 | Модуль прицепа |
| F82 | — | — |
| F83 | — | — |
| F84 | 30 | Насос омывателя фар |
| F85 | — | — |
| F86 | — | — |
| F87 | — | — |
| F88 | 20 | до 09.2007: Управление топливным насосом (EKPS) |
| F88 | 30 | с 09.2007: Выходной каскад вентилятора |
| R1 | Разъем жгута проводов | |
| R2 | Двойное реле для электрического топливного насоса/сигнала (только сигнал M47TU2) установлено на печатной плате в корпусе | |
| R3 | Реле Term. 30g_f (устанавливается только в связи с соответствующим оборудованием) установлено на печатной плате в корпусе | |
| R4 | Реле Term. 15 установлено на печатной плате в корпусе | |
| R5 | Реле Term. 30g | |
| R6 | Питание | |
| R7 | Реле для системы омывателя лобового стекла | |
| R8 | Реле для насоса вторичного воздуха | |
| R9 | Внутренний интерфейс, блок управления распределительной коробки | |
| R10 | Реле для заднего стеклоочистителя | |
| R11 | Реле для обогрева заднего стекла | |
| R12 | Реле для стеклоочистителя ступени 1 | |
| R13 | Реле для стеклоочистителя ступени 2 установлено на печатной плате в корпусе |
Схема блока предохранителей (тип 2)
Назначение предохранителей
| № | A | Защищаемые цепи |
|---|---|---|
| F103 | — | — |
| F104 | — | Датчик аккумулятора |
| F105 | 100 | Электроусилитель руля (EPS) |
| F106 | 100 | Электрический вспомогательный обогреватель |
| F108 | 250 | Распределительная коробка |
| F203 | 100 | Точка подключения для запуска от внешнего аккумулятора — основное реле DDE |
N54 (135i)
N54 (135i)
| № | A | Защищаемые цепи |
|---|---|---|
| F01 | 30 | Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Конденсатор подавления помех для катушек зажигания |
| F02 | 30 | Блок управления DME Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Термостат по карте характеристик Датчик выпускного распредвала Электромагнитный клапан VANOS выпуск Датчик впускного распредвала Электромагнитный клапан VANOS впуск Клапаны отсечки наддува |
| F03 | 20 | Датчик коленвала Клапан вентиляции топливного бака Датчик состояния масла Клапан регулировки объема |
| F04 | 30 | Нагреватели вентиляции картера Нагреватели лямбда-зондов |
| F05 | — | — |
| F06 | 10 | Вентилятор E-box Заслонка выхлопа США: Диагностический модуль утечки топливного бака |
| F07 | 40 | Электрический насос охлаждающей жидкости |
| K6400 | Основное реле DME | |
| A2076 | Питание B+ |
N52 (125i, 130i)
N52 (125i, 130i)
| № | A | Защищаемые цепи |
|---|---|---|
| F01 | 30 | Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Конденсатор подавления помех для катушек зажигания |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Датчик выпускного распредвала Электромагнитный клапан VANOS выпуск Датчик впускного распредвала Электромагнитный клапан VANOS впуск |
| F03 | 20 | Датчик коленвала Модуль управления двигателем (ECM) Клапан вентиляции топливного бака Датчик массового расхода воздуха Датчик состояния масла Контроллеры изменяемого впускного коллектора |
| F04 | 30 | Нагреватель вентиляции картера Нагреватели лямбда-зондов |
| F05 | 30 | Реле форсунок |
| F06 | 10 | Датчик EAC Вентилятор E-box Заслонка выхлопа Диагностический модуль утечки топливного бака Распределительная коробка Датчик массового расхода воздуха насоса вторичного впрыска |
| F07 | 40 | Реле Valvetronic (WT) |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле нагревателя вентиляции картера Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 |
| A6000 | Модуль управления двигателем (ECM) | |
| K6300 | Основное реле DME | |
| K6319 | Реле Valvetronic (WT) | |
| K6327 | Реле форсунок | |
| K6539 | Реле нагревателя вентиляции картера |
N46 (118i, 120i)
N46 (118i, 120i)
| № | A | Защищаемые цепи |
|---|---|---|
| F01 | 20 | Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 |
| F02 | 20 | Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск Датчик распредвала II Датчик распредвала I Термостат, регулировка охлаждения по карте |
| F03 | 30 | Блок управления DME Горячефильмовый датчик массового расхода воздуха Датчик уровня масла Датчик коленвала Клапан вентиляции топливного бака Нагрев, вентиляция картера |
| F04 | 10 | Вентилятор E-box Распределительная коробка |
| F05 | 30 | Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора Лямбда-зонд 2 перед каталитическим нейтрализатором (с 4 лямбда-зондами) Лямбда-зонд 2 после каталитического нейтрализатора (с 4 лямбда-зондами) |
| F001 | 10 | Реле энергосбережения, клемма 15 |
| F0001 | 40 | Реле, механизм изменяемого клапанного механизма |
N45 (116i)
N45 (116i)
| № | A | Защищаемые цепи |
|---|---|---|
| F01 | 30 | Горячефильмовый датчик массового расхода воздуха Клапан вентиляции топливного бака Датчик уровня масла Клапан всасывающего струйного насоса |
| F02 | 30 | Лямбда-зонд перед каталитическим нейтрализатором Лямбда-зонд после каталитического нейтрализатора |
| F03 | 20 | Форсунка, цилиндр 1 Форсунка, цилиндр 2 Форсунка, цилиндр 3 Форсунка, цилиндр 4 Датчик коленвала Датчик распредвала I Датчик распредвала II Вентилятор E-box Распределительная коробка (реле топливного насоса) |
| F04 | 30 | Электромагнитный клапан VANOS, впуск Электромагнитный клапан VANOS, выпуск Блок управления DME |
| F05 | 30 | Реле энергосбережения, клемма 15 |
M47/TU2 (118d, 120d)
M47/TU2 (118d, 120d)
| № | A | Защищаемые цепи |
|---|---|---|
| F01 | 20 | Регулятор давления наддува 1 Датчик Холла, распредвал 1 Клапан регулировки давления в рампе Клапан регулировки объема |
| F02 | 20 | Электромагнитный клапан рециркуляции отработавших газов Нагрев, вентиляция картера Электрический переключающий клапан, вихревые заслонки Лямбда-зонд перед каталитическим нейтрализатором Блок управления подогревом Датчик уровня масла |
| F03 | 30 | Распределитель потенциала B+ — блок управления цифровой дизельной электроникой |
| F04 | 10 | Вентилятор E-box |
| F05 | — |
