Компактный кроссовер Chery Tiggo 5 / EVO6 / DR6 / Cowin X5 (T21) производился с 2013 по 2021 год. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 5 2013, 2014 и 2015, информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chery Tiggo 5 2013-2015
Блок предохранителей A

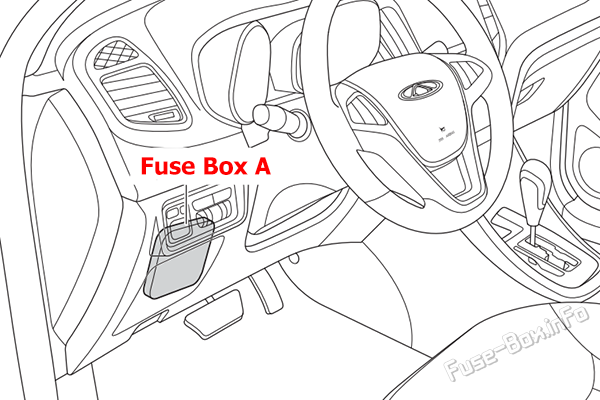

Блок предохранителей и реле панели приборов A расположен в нижней левой части панели приборов.
Назначение предохранителей в блоке предохранителей и реле панели приборов A
| № | Описание |
|---|---|
| RF01 | Парктроник |
| RF02 | Подсветка переключателя SPORT (для модели с CVT) / Регулятор уровня фар |
| RF03 | Катушка реле заднего хода (для модели с CVT) |
| RF04 | — |
| RF05 | — |
| RF06 | Датчик поперечного ускорения / Датчик угла поворота руля / Панель приборов / Сигнальная лампа ремня безопасности переднего пассажира / Диагностический разъем / Иммобилайзер двигателя / Индикация ESP |
| RF07 | BCM/EPS/PEPS |
| RF08 | Подушка безопасности |
| RF09 | Выключатель тормоза |
| RF10 | Панель управления кондиционером |
| RF11 | — |
| RF12 | — |
| RF13 | Катушки реле заднего стеклоочистителя, вентилятора, обогрева сидений / Аудиосистема / BCM |
| RF14 | Прикуриватель |
| RF15 | Переключатель регулировки наружных зеркал заднего вида / Переключатель люка |
| RF16 | — |
| RF17 | — |
| RF18 | — |
| RF19 | — |
| RF20 | — |
| RF21 | Панель управления автоматическим кондиционером |
| RF22 | Аудиосистема |
| RF23 | Панель приборов / Диагностический разъем |
| RF24 | Переключатель ключа |
| RF25 | — |
| RF26 | — |
Блок предохранителей B
Блок предохранителей и реле панели приборов B расположен в нижней правой части панели приборов.
Назначение предохранителей в блоке предохранителей и реле панели приборов B
| № | Описание |
|---|---|
| RF27 | Запасной |
| RF28 | — |
| RF29 | — |
| RF30 | Блок предохранителей и реле IP A |
| RF31 | — |
| RF32 | Регулировка сиденья с электроприводом |
| RF33 | Задний стеклоочиститель |
| RF34 | Обогрев левого сиденья |
| RF35 | Выключатель стоп-сигнала |
| RF36 | Резерв |
| RF37 | Обогрев правого сиденья |
| RF38 | — |
| RF39 | — |
| RF40 | Защита от защемления правого стекла |
| RF41 | Защита от защемления левого стекла |
| RF42 | Подогрев / Обдув наружных зеркал заднего вида / Сигнал обратной связи |
| RF43 | — |
| RF44 | — |
| RF45 | Резервное питание |
| RF46 | Замок зажигания |
| RF47 | PEPS |
| RF48 | — |
| RF49 | Люк |
| RF50 | — |
| RF51 | — |
Расположение блока предохранителей
Блок предохранителей и реле моторного отсека расположен с левой стороны моторного отсека, на задней стороне левой фары.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Описание |
|---|---|
| EF01 | Правая фара ближний свет |
| EF02 | Левая фара ближний свет |
| EF03 | Правая фара дальний свет |
| EF04 | Левая фара дальний свет |
| EF05 | Передний туманный фонарь |
| EF06 | — |
| EF07 | Катушка зажигания |
| EF08 | Форсунка / Регулировка фаз газораспределения |
| EF09 | — |
| EF10 | Компрессор кондиционера |
| EF11 | — |
| EF12 | — |
| EF13 | — |
| EF14 | — |
| EF15 | IGN2 |
| EF16 | — |
| EF17 | ECM/TCU (для модели с CVT) |
| EF18 | Запасной |
| EF19 | TCU (для модели с CVT)/ECM |
| EF20 | Запасной |
| EF21 | — |
| EF22 | — |
| EF23 | — |
| EF24 | — |
| EF25 | Гудок |
| EF26 | Запасной |
| EF27 | Датчик массового расхода воздуха / Адсорбер |
| EF28 | Выключатель заднего хода (для модели с МКПП) |
| EF29 | Возбуждение генератора |
| EF30 | Задний ход / Парктроник (для модели с CVT) |
| EF31 | — |
| EF32 | — |
| EF33 | — |
| EF34 | Питание зажигания |
| EF35 | Топливный насос |
| EF36 | ABS/ESP |
| EF37 | Запасной |
| EF38 | Катушка реле топливного насоса / Катушка реле вентилятора |
| EF39 | Кислородный датчик |
| EF40 | ECM |
| EF41 | Стартер |
| EF42 | — |
| EF43 | IGN1 |
| EF44 | — |
| EF45 | — |
| EF46 | TCU (для модели с CVT) |
| EF47 | ABS/ESP |
| EF48 | ACC |
