В этой статье мы рассмотрим Chevrolet Express второго поколения, выпускавшийся с 2003 по 2019 год. Здесь вы найдете схемы блоков предохранителей для Chevrolet Express 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Chevrolet Express 2003-2022

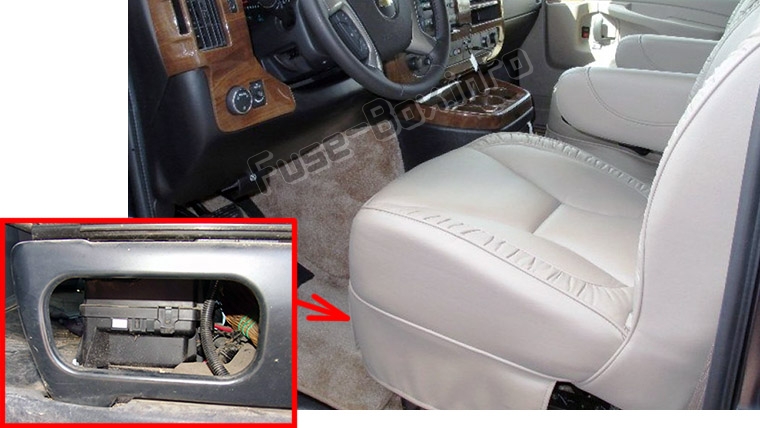

Блок предохранителей в консоли пола
Он расположен под сиденьем водителя.
Моторный отсек
Он расположен на стороне водителя в моторном отсеке.
2003, 2004, 2005, 2006, 2007
Блок предохранителей в консоли пола
Назначение предохранителей и реле в блоке предохранителей в консоли пола (2003-2007)
| № | Назначение |
|---|---|
| 1 | Запасной |
| 2 | Наружное боковое зеркало |
| 3 | Подсветка салона/SEO |
| 4 | Левый задний стоп-сигнал/поворотник |
| 5 | Замки грузового отсека |
| 6 | Правый задний стоп-сигнал/поворотник |
| 7 | Замки водителя |
| 8 | Стоп-сигнал/Центральный верхний стоп-сигнал |
| 9 | Климат-контроль 1 |
| 10 | Климат-контроль |
| 11 | Тормоза |
| 12 | Обогрев зеркал/стеклоочиститель заднего стекла |
| 13 | Правый задний вентилятор |
| 14 | Поворотник водителя в зеркале |
| 15 | Замки дверей |
| 16 | Парковка Upfitter |
| 17 | Не используется |
| 18 | Левый задний парковочный фонарь |
| 19 | Поворотник пассажира в зеркале |
| 20 | Правый задний парковочный фонарь |
| 21 | Парковочный фонарь прицепа |
| 22 | Передний парковочный фонарь |
| 32 | Вспомогательный 1 |
| 33 | Вспомогательный 2 |
| Автоматический выключатель | |
| 34 | Электростеклоподъемник |
| Реле | |
| 23 | Оставшееся питание окна |
| 24 | Вспомогательное |
| 25 | Правый задний обогреватель стекла |
| 26 | Подсветка салона |
| 27 | Разблокировка грузового отсека |
| 28 | Разблокировка водителя |
| 29 | Парковочный фонарь |
| 30 | Замки дверей |
| 31 | Разблокировка пассажира |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2003-2007)
| № | Назначение |
|---|---|
| 1 | Батарея радио |
| 2 | Бензин: Батарея модуля управления силовой установкой Дизель: FOH, модуль управления двигателем, модуль управления трансмиссией Батарея |
| 3 | Левый задний поворотник |
| 4 | Правый задний поворотник |
| 5 | Задние фонари прицепа |
| 6 | Зажигание 0 |
| 7 | Стоп-сигнал |
| 8 | Правый задний обогреватель стекла/обогрев зеркала |
| 9 | Правый дневной ходовой огонек/поворотник |
| 10 | Левый дневной ходовой огонек/поворотник |
| 11 | Модуль управления кузовом грузовика 4 |
| 12 | Топливный насос |
| 13 | Прицеп |
| 14 | Аварийные мигалки |
| 15 | Сигнал |
| 16 | Модуль управления кузовом грузовика 3 |
| 17 | Стоп-сигнал/поворотник прицепа |
| 18 | Модуль управления кузовом грузовика 2 |
| 19 | Модуль управления кузовом грузовика |
| 20 | Актуатор дистанционного управления |
| 21 | Бензин: Двигатель 2 Дизель: Запасной |
| 22 | Зажигание E |
| 23 | Двигатель 1 |
| 24 | Зажигание модуля управления кузовом грузовика 1 |
| 25 | Бензин: Запасной Дизель: Топливный нагреватель |
| 26 | Внутреннее зеркало заднего вида |
| 27 | Картер |
| 28 | Система блокировки селектора трансмиссии тормозом |
| 29 | Вспомогательные розетки |
| 30 | Зажигалка |
| 31 | Приборная панель |
| 32 | Кондиционер |
| 33 | Бензин: Запасной Дизель: Модуль управления двигателем |
| 34 | Бензин: Электромагнитный клапан вентиля canister Дизель: Задние противотуманные фонари |
| 35 | Запасной |
| 36 | Блокировка селектора трансмиссии тормозом, задний ход |
| 37 | Подушка безопасности |
| 38 | Бензин: Зажигание 1 модуля управления силовой установкой Дизель: Модуль управления двигателем, модуль управления трансмиссией, модуль управления свечой накаливания Зажигание 1 |
| 39 | Бензин: Кислородный датчик B Дизель: Запасной |
| 40 | Кислородный датчик A |
| 41 | Стеклоочистители лобового стекла |
| 42 | Правая фара – ближний свет |
| 43 | Левая фара – ближний свет |
| 44 | Левая фара – дальний свет |
| 45 | Правая фара – дальний свет |
| 46 | Бензин: Контроллер кузова грузовика — Аксессуар Дизель: Контроллер кузова грузовика, модуль управления трансмиссией Аксессуар |
| 47 | Стеклоочиститель лобового стекла спереди |
| 48 | Антиблокировочная система тормозов, система улучшения устойчивости |
| 49 | Зажигание A |
| 50 | Прицеп |
| 51 | Вентилятор климат-контроля |
| 52 | Зажигание B |
| 63 | Бензин: Запасной Дизель: Актуатор модуля управления двигателем |
| 64 | Запасной |
| Реле | |
| 53 | Стеклоочиститель лобового стекла |
| 54 | Кондиционер |
| 55 | Бензин: Запасной Дизель: Задние противотуманные фонари |
| 56 | Фары – дальний свет |
| 57 | Топливный насос |
| 58 | Фары – ближний свет |
| 59 | Сигнал |
| 62 / SPARE (G), ECM (D) |
Бензин: Запасной Дизель: Модуль управления двигателем |
| 61 / STRTR | Стартер |
| Автоматический выключатель | |
| 60 / PWR SEAT |
2003-2005: Электростеклоподъемник (#60) 2006-2007: Электропривод сиденья |
2008, 2009
Блок предохранителей в консоли пола
Назначение предохранителей и реле в блоке предохранителей в консоли пола (2008, 2009)
| № | Назначение |
|---|---|
| 1 | Климат-контроль 2 (HVAC) |
| 2 | Компас |
| 3 | Замок зажигания, модуль системы защиты от кражи (PK3) |
| 4 | Подсветка Upfitter |
| 5 | Климат-контроль 1 (HVAC) |
| 6 | Пусто |
| 7 | Приборная панель |
| 8 | Аудиосистема, зуммер |
| 9 | Вспомогательный парковочный фонарь |
| 10 | Вспомогательные задние фонари прицепа |
| 11 | Актуатор дистанционного управления, монитор давления в шинах (TPM) |
| 12 | Управление климат-контролем (HVAC) |
| 13 | Парковочные фонари прицепа |
| 14 | Передние парковочные фонари |
| 15 | Задние фонари, фонари заднего хода |
| 16 | Пусто |
| 17 | Датчик рулевого колеса |
| 18 | Переключатель наружного бокового зеркала |
| 19 | Пусто |
| 20 | Пусто |
| 21 | Обогрев заднего стекла |
| 22 | Обогрев наружного бокового зеркала |
| 23 | Пусто |
| 24 | Пусто |
| 25 | Разблокировка двери грузового отсека |
| 26 | Задний замок двери |
| 27 | Передний замок двери |
| 28 | Разблокировка задней пассажирской двери |
| 29 | Парковочные фонари Upfitter |
| 30 | Разблокировка передней пассажирской двери |
| 31 | Разблокировка двери водителя |
| 32 | Система подушки безопасности, система автоматического обнаружения пассажира (AOS) |
| 33 | Правый задний парковочный фонарь |
| 34 | Левый задний парковочный фонарь |
| 35 | Вспомогательный 2 Upfitter (J-Case) |
| 36 | Вспомогательный 1 Upfitter (J-Case) |
| 37 | Задний вентилятор (J-Case) |
| 38 | Пусто (J-Case) |
| 39 | Работа (High Current Micro) |
| 40 | Парковочные фонари (High Current Micro) |
| 41 | Пусто (Mini Micro) |
| 42 | Вспомогательный 2 Upfitter (High Current ISO Relay) |
| 43 | Оставшееся питание аксессуаров (RAP) (High Current Micro) |
| 44 | Обогрев заднего стекла (High Current Micro) |
| Автоматический выключатель | |
| 45 | Электростеклоподъемник |
| 46 | Электропривод сидений |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2008, 2009)
| № | Назначение |
|---|---|
| 1 | Левая фара – дальний свет |
| 2 | Топливный насос |
| 3 | Пусто |
| 4 | Дизель: Топливный нагреватель |
| 5 | Правая фара – дальний свет |
| 6 | Пусто |
| 7 | Левая фара – ближний свет |
| 8 | Правый стоп-сигнал, поворотник прицепа |
| 9 | Правая фара – ближний свет |
| 10 | Дневные ходовые огни 2 (DRL) |
| 11 | Бензин: Зажигание модуля управления топливной системой |
| 12 | Дневные ходовые огни 1 (DRL) |
| 13 | Вспомогательный стоп-сигнал |
| 14 | Дизель: Модуль топливного нагревателя |
| 15 | Бензин: Батарея модуля управления топливной системой |
| 16 | Левый стоп-сигнал, поворотник прицепа |
| 17 | Бензин: Электромагнитный клапан вентиля canister |
| 18 | Пусто |
| 19 | Пусто |
| 20 | Модуль управления кузовом 1 |
| 21 | Специальное оборудование (SEO) |
| 22 | Модуль управления кузовом 4 |
| 23 | Модуль управления кузовом 6 |
| 24 | Пусто |
| 25 | Модуль управления кузовом 7 |
| 26 | Модуль управления кузовом 3 |
| 27 | Модуль управления кузовом 5 |
| 28 | Пусто |
| 29 | Пусто |
| 30 | Приборная панель |
| 31 | Пусто |
| 32 | Выключатель тормоза |
| 33 | Вспомогательная розетка |
| 34 | Подушка безопасности |
| 35 | Проводка прицепа |
| 36 | Бензин: Датчик рулевого колеса |
| 37 | Модуль управления кузовом 2 |
| 38 | Зажигалка, контроллер связи с данными |
| 39 | Стеклоочиститель лобового стекла |
| 40 | Пусто |
| 41 | Омыватель лобового стекла |
| 42 | Пусто |
| 43 | Сигнал |
| 44 | Батарея модуля управления трансмиссией |
| 45 | Пусто |
| 46 | Бензин: Кислородный датчик 1 |
| 47 | Зажигание модуля управления трансмиссией |
| 48 | Зажигание модуля управления двигателем |
| 49 | Датчик массового расхода воздуха, вентиля canister |
| 50 | Модуль управления двигателем, силовая установка |
| 51 | Трансмиссия |
| 52 | Бензин: Нечетные форсунки зажигания |
| 53 | Дизель: Модуль свечей накаливания |
| 54 | Батарея модуля управления двигателем |
| 55 | Бензин: Четные форсунки зажигания |
| 56 | Бензин: Кислородный датчик 2 |
| 57 | Компрессор кондиционера |
| 58 | Дизель: Муфта вентилятора |
| 59 | Бензин: Форсунки V6 |
| 60 | Модуль антиблокировочной системы тормозов (J-Case) |
| 61 | Мотор антиблокировочной системы тормозов (J-Case) |
| 62 | Проводка прицепа (J-Case) |
| 63 | Пусто |
| 64 | Реле стартера (J-Case) |
| 65 | Дизель: Модуль управления двигателем (ECM), силовая установка (J-Case) |
| 66 | Передний вентилятор (J-Case) |
| 67 | Пусто |
| 77 | BEC кузова (Mega Fuse) |
| Реле | |
| 68 | Пусто |
| 69 | Работа, запуск (High Current Micro) |
| 70 | Стеклоочиститель лобового стекла высокий (High Current Micro) |
| 71 | Стеклоочиститель лобового стекла (High Current Micro) |
| 72 | Топливный насос (Mini Micro) |
| 73 | Запуск (High Current Micro) |
| 74 | Компрессор кондиционера (Mini Micro) |
| 75 | Муфта вентилятора (Solid State) |
| 76 | Силовая установка (High Current Micro) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022
Блок предохранителей в консоли пола
Назначение предохранителей и реле в блоке предохранителей в консоли пола (2010-2022)
| № | Назначение |
|---|---|
| F1 | — |
| F2 | Датчик рулевого колеса |
| F3 | Вспомогательные парковочные фонари |
| F4 | Передние парковочные фонари |
| F5 | Парковочные фонари прицепа |
| F6 | Upfitter/Парковочные фонари |
| F7 | Правый задний парковочный фонарь |
| F8 | Левый задний парковочный фонарь |
| F9 | Переключатель наружного бокового зеркала 2019-2022: Переключатель наружного зеркала/Управление блокировкой дверей Upfitter/Модуль фронтальной камеры |
| F10 | Подушка безопасности/Автоматическое обнаружение пассажира |
| F11 | OnStar (при наличии) |
| F12 | Управление блокировкой/разблокировкой дверей Upfitter (при наличии) 2019-2020: Батарея ECM V6 бензин |
| F13 | Отопление, вентиляция и кондиционирование 2 |
| F14 | Отопление, вентиляция и кондиционирование 1 |
| F15 | 2010-2019: Не используется. 2020-2022: Отражающий LED-дисплей |
| F16 | Вспомогательный 1 Upfitter / Газовая скорая помощь |
| F17 | Обогрев наружных боковых зеркал |
| F18 | Обогрев заднего стекла |
| F19 | Компас |
| F20 | Радио/Зуммер/ Спутниковое радио SiriusXM |
| F21 | Актуатор дистанционного управления/Монитор давления в шинах |
| F22 | Замок зажигания/Дискретный логический датчик зажигания |
| F23 | Приборный кластер |
| F24 | — |
| F25 | Управление отоплением, вентиляцией и кондиционированием |
| F26 | Вспомогательные/Задние фонари прицепа |
| F27 | Фонари заднего хода |
| F28 | Upfitter 2 / Настольные лампы / Скорая помощь |
| F29 | Задний вентилятор |
| F30 | Upfitter/Подсветка салона |
| F31 | Передний замок двери |
| F32 | Задний замок двери |
| F33 | Разблокировка двери грузового отсека |
| F34 | Разблокировка пассажирской двери |
| F35 | Разблокировка задней пассажирской двери |
| F36 | Разблокировка двери водителя |
| F37 | Пусто |
| F38 | — |
| Реле | |
| K1 | Работа (High Current Micro) |
| K2 | Пусто (High Current Micro) |
| K3 | Парковочные фонари (High Current Micro) |
| K4 | Вспомогательный 2 Upfitter (High Current Mini) |
| K5 | Обогрев заднего стекла (High Current Micro) |
| K6 | Оставшееся питание аксессуаров (RAP) (High Current Micro) |
| Автоматический выключатель | |
| CB1 | Электропривод сидений |
| CB2 | Электростеклоподъемники |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2010-2022)
| № | Назначение |
|---|---|
| 1 | Мотор ABS |
| 2 | Модуль ABS |
| 3 | Правый стоп-сигнал/поворотник прицепа |
| 4 | — |
| 5 | — |
| 6 | Модуль управления топливной системой/Зажигание |
| 7 | Модуль управления кузовом 5 |
| 8 | Модуль управления кузовом 7 |
| 9 | Модуль управления кузовом 4 |
| 10 | Приборный кластер |
| 11 | Проводка прицепа |
| 12 | 2010-2016, 2018-2022: Не используется 2017: Модуль камеры внутреннего заднего вида |
| 13 | 2010-2016: Выключатель тормоза 2017: Не используется 2018-2022: Модуль камеры внутреннего заднего вида |
| 14 | Омыватель лобового стекла |
| 16 | Сигнал |
| 17 | Трансмиссия |
| 18 | Кондиционер |
| 19 | Батарея модуля управления двигателем |
| 20 | 2018-2019: Cutaway/Левый стоп-сигнал/поворотник. 2020-2022: Левый стоп/поворотник Cutaway |
| 21 | Левый стоп-сигнал/поворотник прицепа |
| 22 | 2018-2019: Cutaway/Правый стоп-сигнал/поворотник. 2020-2022: Левый стоп/поворотник прицепа |
| 23 | 2021-2022: Датчик NOX (только дизель) |
| 24 | Топливный насос |
| 25 | Вспомогательная розетка |
| 26 | Модуль управления кузовом 3 |
| 27 | Специальное оборудование |
| 28 | Подушка безопасности |
| 29 | Датчик рулевого колеса |
| 30 | Зажигание модуля управления двигателем/Модуль свечей накаливания |
| 31 | Модуль управления трансмиссией/Зажигание |
| 32 | Батарея 1 модуля управления трансмиссией/Батарея питания модуля управления двигателем (бензин 6 цил) |
| 33 | 2017-2022: Модуль задней парковочной помощи |
| 34 | 2021-2022: Датчик NOX (только дизель) |
| 35 | 2010-2017: Модуль топливного нагревателя 2018-2020: Не используется 2021-2022: Модуль управления топливным нагревателем (только дизель) |
| 36 | Батарея модуля управления топливной системой |
| 41 | 2018-2020: Батарея питания 2 модуля управления трансмиссией |
| 42 | Проводка прицепа |
| 43 | 2010-2016: Вентилятор высокий 2017: Муфта вентилятора EV 2018-2020: Не используется 2021-2022: Электровязкая муфта вентилятора (только дизель) |
| 44 | Реле стартера |
| 45 | Модуль управления двигателем/Силовая установка |
| 46 | 2010-2016: Батарея модуля управления топливной системой 2017: Не используется 2018-2022: Инвертор AC DC |
| 47 | Вентилятор охлаждения – низкий |
| 51 | Левая фара – дальний свет |
| 52 | Правая фара – дальний свет |
| 53 | Левая фара – ближний свет |
| 54 | Правая фара – ближний свет |
| 55 | Стеклоочистители |
| 56 | Электромагнитный клапан вентиля canister |
| 58 | Модуль управления кузовом 2 |
| 59 | Модуль управления кузовом 1 |
| 61 | 2010-2017: Не используется 2018-2022: Электромагнитный клапан масла двигателя / Нагреватель вентиля картера (только дизель) |
| 62 | Кислородный датчик 2 / Вентилятор EV (дизель) |
| 63 | — |
| 64 | Датчик массового расхода воздуха/Вентиля canister |
| 65 | Зажигание/Форсунки – нечетные |
| 66 | Дневные ходовые огни 2 |
| 67 | Дневные ходовые огни 1 |
| 68 | Вспомогательные стоп-сигналы |
| 69 | 2010-2016: Не используется 2017: Стоп-сигналы прицепа 2018-2022: Внешнее питание для прицепа |
| 70 | 2018-2020: Стоп-сигналы Upfitter |
| 71 | Топливный нагреватель/Датчик гибкого топлива |
| 72 | Модуль управления кузовом 6 |
| 73 | Зажигалка/Соединение связи с данными |
| 74 | Передний вентилятор |
| 75 | Форсунки V6 / Модуль управления двигателем дизель |
| 76 | 2021-2022: Датчики сажи (только дизель) |
| 77 | Кислородный датчик 1 |
| 78 | Модуль управления двигателем/Силовая установка |
| 79 | Зажигание/Форсунки – четные |
| Реле | |
| 15 | Работа/Запуск |
| 37 | 2021-2022: Датчик NOX (только дизель) |
| 38 | Топливный насос |
| 39 | Запуск |
| 40 | Компрессор кондиционера |
| 48 | 2010-2016: Вентилятор высокий 2017: Муфта вентилятора EV 2018-2020: Не используется 2021-2022: Электровязкая муфта вентилятора (только дизель) |
| 49 | Силовая установка |
| 50 | 2010: Муфта вентилятора (EV) 2011-2020: Не используется |
| 57 | Вентилятор охлаждения – низкий / Не используется |
| 60 | Управление вентилятором / Не используется |
Вспомогательный блок предохранителей (2018-2022)
Этот блок расположен рядом с блоком предохранителей в моторном отсеке.
| Предохранители | Назначение |
|---|---|
| MR-1 | Upfitter 1 |
| MR-2 | Upfitter 2 |
| MR-3 | Управление питанием Upfitter |
| Реле: | |
| MR Rel 1 | Upfitter 1 |
| MR Rel 2 | Upfitter 1 |
Держатель мега-предохранителя (2018-2021) – Мотор стартера
