В этой статье мы рассмотрим Chevrolet Spark третьего поколения (M300), выпускавшийся с 2010 по 2015 год. Здесь вы найдёте схемы блоков предохранителей для Chevrolet Spark 2010, 2011, 2012, 2013, 2014 и 2015, получите информацию о расположении блоков предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (распиновка предохранителей) и реле.
Распиновка предохранителей Chevrolet Spark 2010-2015
Расположение блока предохранителей

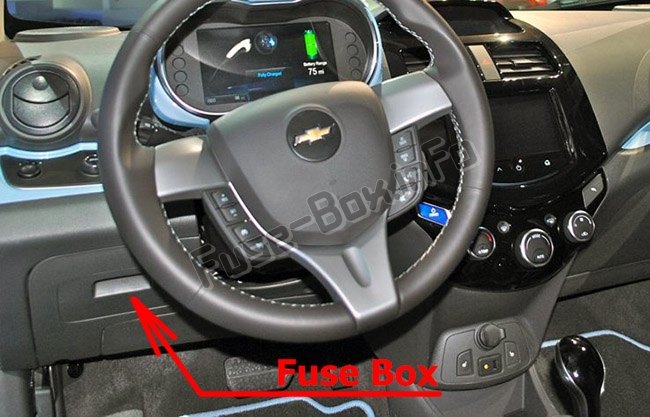

Он расположен в панели приборов, под крышкой слева от рулевого колеса.
Схема блока предохранителей
Распиновка предохранителей в панели приборов
| Номер | Назначение |
|---|---|
| 1 | Не используется |
| 2 | Не используется |
| 3 | Переключатель отопителя, вентиляции и кондиционера |
| 4 | Подогрев сиденья |
| 5 | Не используется |
| 6 | Вентилятор |
| 7 | Модуль управления кузовом 4 |
| 8 | Модуль управления кузовом 5 |
| 9 | Модуль управления кузовом 7 |
| 10 | Приборная панель |
| 11 | Не используется |
| 12 | Питание подушки безопасности |
| 13 | Радио |
| 14 | Подсветка переключателей |
| 15 | Задний парктроник |
| 16 | Модуль управления кузовом 1 |
| 17 | Модуль управления кузовом 2 |
| 18 | Модуль управления кузовом 3 |
| 19 | Модуль управления кузовом 6 |
| 20 | Модуль управления кузовом 8 |
| 21 | Отопитель, вентиляция и кондиционер |
| 22 | Разъём диагностики |
| 23 | Дискретный логический датчик зажигания |
| 24 | Наружное боковое зеркало |
| 25 | Запасной предохранитель |
| 26 | Не используется |
| 27 | Не используется |
| 28 | Приборная панель |
| 29 | Зажигание подушки безопасности |
| 30 | Заднее стекло |
| 31 | Переднее стекло |
| 32 | Прикуриватель/Розетка вспомогательного питания |
| 33 | Не используется |
| 34 | Реле RUN |
| 35 | Реле логического режима |
| 36 | Реле ACC/Реле сохранённого питания аксессуаров |
| 37 | Не используется |
| 38 | Радио |
| 39 | Отопитель, вентиляция и кондиционер |
| 40 | OnStar |
| 41 | Запасной предохранитель |
| 42 | Запасной предохранитель |
| 43 | Запасной предохранитель |
| 44 | Запасной предохранитель |
| 45 | Запасной предохранитель |
| 46 | Запасной предохранитель |
Расположение блока предохранителей
Он расположен в моторном отсеке.
Схема блока предохранителей
Распиновка предохранителей и реле в моторном отсеке
| Номер | Назначение |
|---|---|
| 1 | Омыватель лобового стекла |
| 2 | Реле омывателя заднего стекла |
| 3 | Реле омывателя лобового стекла |
| 4 | Реле сигнала |
| 5 | Реле вентилятора высокой скорости |
| 6 | Реле вентилятора низкой скорости |
| 7 | Система антиблокировки тормозов 1 |
| 8 | Сигнал |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Запасной предохранитель |
| 12 | Вентилятор высокой скорости |
| 13 | Передний противотуманный свет |
| 14 | Фара ближний свет слева |
| 15 | Фара ближний свет справа |
| 16 | Вентилятор низкой скорости |
| 17 | Система антиблокировки тормозов 2 |
| 18 | Модуль управления трансмиссией |
| 19 | Запасной предохранитель |
| 20 | Реле переднего противотуманного света |
| 21 | Реле фар ближний свет |
| 22 | Реле топливного насоса |
| 23 | Реле модуля управления трансмиссией |
| 24 | Запасной предохранитель |
| 25 | Система антиблокировки тормозов 3 |
| 26 | EMIS2 |
| 27 | Адсорбер |
| 28 | Топливный насос |
| 29 | Передний стеклоочиститель |
| 30 | Реле управления передним стеклоочистителем |
| 31 | Запасной предохранитель |
| 32 | Стартер |
| 33 | Зажигание |
| 34 | EMIS 1 |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Реле скорости переднего стеклоочистителя |
| 38 | Не используется |
| 39 | Реле стартера |
| 40 | Реле двигателя |
| 41 | Реле RUN/START |
| 42 | Центр электрики салона |
| 43 | Не используется |
| 44 | Реле кондиционера |
| 45 | Кондиционер |
| 46 | ECM/TCM 1 |
| 47 | ECM/TCM 2 |
| 48 | Переключатель низкого вакуума |
| 49 | Автоматическое обнаружение пассажира |
| 50 | Подогрев зеркал |
| 51 | Задний обогрев |
| 52 | Экстрактор предохранителей |
| 53 | Катушка реле модуля управления трансмиссией |
| 54 | Контроль напряжения |
| 55 | Задний стеклоочиститель |
| 56 | Реле заднего стеклоочистителя |
| 57 | Реле заднего обогрева |
Вспомогательный блок предохранителей
| Номер | Назначение |
|---|---|
| EVP RELAY | Реле электрического вакуумного насоса |
| EVP MTR | Электрический двигатель вакуумного насоса |
