Схема предохранителей Chevrolet Tracker 1993-1998
Расположение блока предохранителей

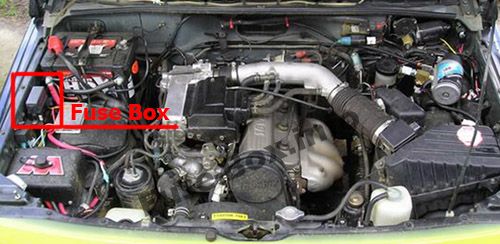

Основной блок в моторном отсеке с правой стороны.
1993-1995
1996-1998
Схема блока предохранителей (1993-1995)
Назначение предохранителей в основном блоке предохранителей (1993-1995)
| № | Цепь | А |
|---|---|---|
| 1 | Цепь генератора к аккумулятору | 60 |
| 2 | Цепи, активные только при положении ключа зажигания в «ACC», «ON» или «START» | 50 |
| 3 | Цепи, всегда активные | 40 |
| 4 | Цепи, всегда активные | 30 |
Схема блока предохранителей (1996-1998)
Назначение предохранителей в основном блоке предохранителей (1996-1998)
| Название | Цепь |
|---|---|
| BATT | Вся электрическая нагрузка |
| ABS | Система антиблокировки тормозов |
| IG | Зажигание, прикуриватель, радио, стеклоочиститель/омыватель, задний обогреватель. Поворотные сигналы, задние фонари, обогреватель |
| LAMP | Задние фонари, плафоны освещения салона, стоп-сигналы, клаксон, аварийные сигналы |
| H/L,L | Левый блок-фара |
| H/L,R | Правый блок-фара |
| FI | Система впрыска топлива |
| A/C | Кондиционер воздуха |
Расположение блока предохранителей
Он расположен под левой стороной приборной панели.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Цепь | А |
|---|---|---|
| 1 | 1993-1995: Правая фара 1996-1998: Пусто |
15 |
| 2 | 1993-1995: Левая фара; Индикатор дальнего света 1996-1998: Пусто |
15 |
| 3 | 1993-1995: Задние фонари; Внутреннее освещение; Боковые маркерные огни; Подсветка приборной панели 1996-1998: Плафон освещения салона, боковые маркерные огни, габаритные огни, фонарь номерного знака, подсветка приборной панели |
15 |
| 4 | Стоп-сигналы; Клаксон | 15 |
| 5 | Аварийные сигналы | 15 |
| 6 | Центральный замок (опция) | 20 |
| 7 | Прикуриватель; Радио | 20 |
| 8 | 1993-1995: Система зажигания; Предупреждающие и индикаторные огни 1996-1998: Система зажигания, предупреждающие и индикаторные огни, приборы, система полного привода |
15 |
| 9 | Поворотные сигналы; Задние фонари | 15 |
| 10 | Стеклоочиститель/омыватель | 15 |
| 11 | Задний обогреватель | 15 |
| 12 | Обогреватель | 25 |
| 13 | 1993-1995: Основное реле задней антиблокировочной системы 1996-1998: Пусто |
20 |
| 14 | 1993-1995: Основное реле электронного впрыска топлива 1996-1998: Пусто |
15 |
| * Предохранители для подушек безопасности расположены рядом с блоком предохранителей приборной панели. |
