Городской автомобиль Fiat 500 (500C) выпускается с 2008 года по настоящее время. В этой статье вы найдёте схемы блоков предохранителей для Fiat 500 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019, узнаете о расположении панелей предохранителей внутри автомобиля и о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat 500 / 500C 2008-2019
Предохранители салона

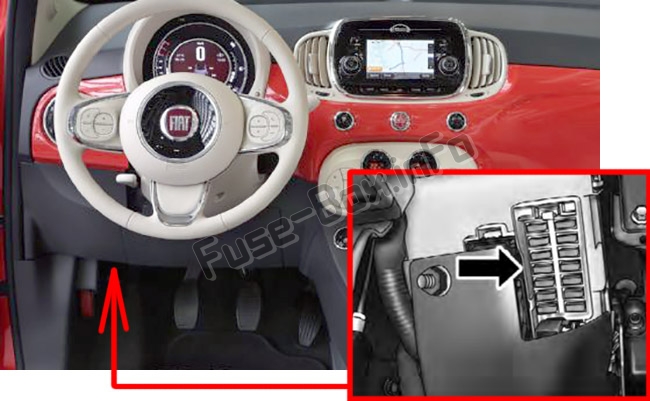

Панель предохранителей в салоне является частью модуля управления кузовом (BCM) и расположена на стороне водителя под приборной панелью.
Предохранители под капотом
Передний распределительный блок расположен на правой стороне моторного отсека, рядом с аккумулятором.
Для доступа открутите винт, нажмите на фиксаторы и снимите крышку.
Идентификационный номер электрического компонента, соответствующего каждому предохранителю, можно найти на обратной стороне крышки.
2012, 2013
Приборная панель
Назначение предохранителей салона
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правая ближняя фара |
| 2 | F32 | 5 A Бежевый | Передние и задние потолочные лампы, подсветка багажника и дверей |
| 3 | F53 | 5 A Бежевый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 10 A Красный | Диагностический разъём, автомобильное радио, система климат-контроля |
| 6 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 7 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 8 | F13 | 7,5 A Коричневый | Левая ближняя фара, выравнивание фар |
| 9 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 10 | F51 | 5 A Бежевый | Переключатель автомобильного радио, система климат-контроля, стоп-сигналы, сцепление |
| 11 | F37 | 5 A Бежевый | Переключатель стоп-сигналов, узел приборной панели |
| 12 | F49 | 5 A Бежевый | Наружное зеркало, GPS, электрическое зеркало, датчик парковки |
| 13 | F31 | 5 A Бежевый | Зажигание, климат-контроль |
| 14 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Моторный отсек
Назначение предохранителей под капотом (2012, 2013)
| Отсек | Макси-предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 A Синий | Контроллер кузова | |
| F02 | 20 A Жёлтый | Аудиоусилитель | |
| F03 | 20 A Жёлтый | Выключатель зажигания | |
| F04 | 40 A Оранжевый | Насос ABS | |
| F05 | 70 A Бежевый | Электроусилитель руля | |
| F06 | 20 A Жёлтый | Вентилятор радиатора — одна скорость | |
| F06 | 30 A Зелёный | Вентилятор радиатора — низкая скорость | |
| F07 | 40 A Оранжевый | Вентилятор радиатора — высокая скорость | |
| F08 | 30 A Зелёный | Вентилятор печки | |
| F09 | 10 A Красный | Силовая установка | |
| F10 | 10 A Красный | Гудок | |
| F11 | 15 A Синий | Силовая установка | |
| F11 | 10 A Красный | Силовая установка (Multiair — при наличии) | |
| F14 | 5 A Бежевый | Дальний свет (заслонка) | |
| F15 | 15 A Синий | Прикуриватель | |
| F16 | 7,5 A Коричневый | Коробка передач | |
| F17 | 25 A Белый | Силовая установка (Multiair — при наличии) | |
| F17 | 15 A Синий | Силовая установка | |
| F18 | 15 A Синий | Силовая установка | |
| F18 | 5 A Бежевый | Силовая установка (Multiair — при наличии) | |
| F19 | 7,5 A Коричневый | Кондиционер | |
| F20 | 15 A Синий | Подогрев сидений — при наличии | |
| F21 | 15 A Синий | Топливный насос | |
| F23 | 20 A Жёлтый | Клапаны ABS | |
| F24 | 7,5 A Коричневый | Система стабилизации | |
| F30 | 15 A Синий | Противотуманные фары | |
| F82 | 30 A Зелёный | Люк/Верх кабриолета | |
| F84 | 10 A Красный | Коробка передач | |
| F85 | 15 A Синий | Задний обогреватель, обогрев зеркал | |
| F87 | 5 A Бежевый | Свет | |
| F90 | 5 A Бежевый | Обогрев зеркал |
2014, 2015, 2017, 2018, 2019
Приборная панель
Назначение предохранителей салона
| Отсек | Номер | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | F12 | 7,5 A Коричневый | Правая ближняя фара |
| 2 | F32 | 5 A Бежевый | Передние и задние потолочные лампы, подсветка багажника и дверей |
| 3 | F53 | 5 A Бежевый | Узел приборной панели |
| 4 | F38 | 20 A Жёлтый | Центральная блокировка дверей |
| 5 | F36 | 10 A Красный | Диагностический разъём, автомобильное радио, система климат-контроля |
| 6 | F43 | 20 A Жёлтый | Двунаправленный омыватель |
| 7 | F48 | 20 A Жёлтый | Электростеклоподъёмник пассажира |
| 8 | F13 | 7,5 A Коричневый | Левая ближняя фара, выравнивание фар |
| 9 | F50 | 7,5 A Коричневый | Подушка безопасности |
| 10 | F51 | 5 A Бежевый | Переключатель автомобильного радио, система климат-контроля, стоп-сигналы, сцепление |
| 11 | F37 | 5 A Бежевый | Переключатель стоп-сигналов, узел приборной панели |
| 12 | F49 | 5 A Бежевый | Наружное зеркало, GPS, электрическое зеркало, датчик парковки |
| 13 | F31 | 5 A Бежевый | Зажигание, климат-контроль |
| 14 | F47 | 20 A Жёлтый | Электростеклоподъёмник водителя |
Моторный отсек
Назначение предохранителей под капотом (2014-2019)
| Отсек | Макси-предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| F01 | 60 A Синий | — | Контроллер кузова |
| F02 | 20 A Жёлтый | — | Аудиоусилитель |
| F03 | 20 A Жёлтый | — | Выключатель зажигания |
| F04 | 40 A Оранжевый | — | Насос ABS |
| F05 | 70 A Бежевый | — | Электроусилитель руля |
| F06 | 20 A Жёлтый | — | Вентилятор радиатора — одна скорость |
| F06 | 30 A Зелёный | — | Вентилятор радиатора — низкая скорость |
| F07 | 40 A Оранжевый | — | Вентилятор радиатора — высокая скорость |
| F08 | 40 A Оранжевый | — | Вентилятор печки |
| F09 | — | 10 A Красный | Силовая установка |
| F10 | — | 10 A Красный | Гудок |
| F11 | — | 15 A Синий | Силовая установка |
| F11 | — | 10 A Красный | Силовая установка (Multiair — при наличии) |
| F14 | — | 5 A Бежевый | Дальний свет (заслонка) |
| F15 | — | 15 A Синий | Прикуриватель |
| F16 | — | 7,5 A Коричневый | Коробка передач |
| F17 | — | 25 A Прозрачный | Силовая установка (Multiair — при наличии) |
| F17 | — | 15 A Синий | Силовая установка |
| F18 | — | 15 A Синий | Силовая установка |
| F18 | — | 5 A Бежевый | Силовая установка (Multiair — при наличии) |
| F19 | — | 7,5 A Коричневый | Кондиционер |
| F20 | — | 15 A Синий | Подогрев сидений — при наличии |
| F21 | — | 15 A Синий | Топливный насос |
| F22 | — | 20 A Жёлтый | Силовая установка |
| F23 | — | 20 A Жёлтый | Клапаны ABS |
| F24 | — | 7,5 A Коричневый | Система стабилизации |
| F30 | — | 15 A Синий | Противотуманные фары |
| F82 | 30 A Зелёный | — | Люк/Верх кабриолета |
| F83 | 20 A Жёлтый | — | Насос охлаждения — при наличии |
| F84 | — | 10 A Красный | Коробка передач |
| F85 | 30 A Зелёный | — | Задний обогреватель |
| F87 | — | 5 A Бежевый | Задний обогреватель |
| F90 | — | 5 A Бежевый | Обогрев зеркал — при наличии |
