В этой статье рассматривается Fiat Croma второго поколения, выпускавшийся с 2005 по 2011 год. Здесь вы найдёте схемы блоков предохранителей для Fiat Croma 2005, 2006, 2007, 2008, 2009, 2010 и 2011, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Croma 2005-2011
Предохранители сгруппированы в три блока предохранителей, расположенные соответственно на приборной панели, на положительном полюсе аккумулятора, в моторном отсеке и внутри багажного отсека (слева).

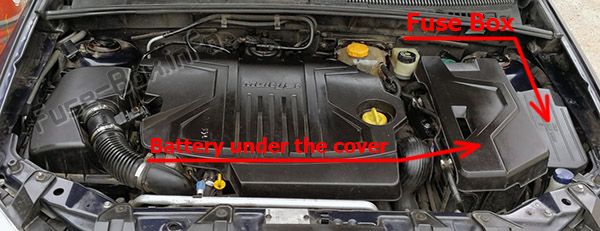

Моторный отсек
Чтобы получить доступ к предохранителям в блоке предохранителей рядом с аккумулятором, снимите защитную крышку.
Чтобы получить доступ к предохранителям в блоке предохранителей на положительном полюсе аккумулятора, нажмите фиксаторы A и снимите защитную крышку B.
Салон
Чтобы получить доступ, ослабьте крепёжный винт A и снимите крышку.
Багажный отсек
Чтобы получить доступ, откройте соответствующую дверцу (как показано на рисунке).
2005, 2006
Моторный отсек
Назначение предохранителей в моторном отсеке (2005, 2006)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 1 | 60 | +30 Блок управления приборной панелью 2 |
| F 2 | 40 | +30 Вентилятор системы климат-контроля |
| F 3 | 20 | +30 Точка ветвления электрического замка рулевого управления |
| F 4 | 40 | +30 Точка ветвления тормозов (насос) |
| F 5 | 40 | +30 Точка ветвления тормозов (соленоидный клапан) |
| F 6 | 40 | +30 Вентилятор охлаждения двигателя на низкой скорости (2.2 — Multijet) |
| F 6 | 50 | +30 Вентилятор охлаждения двигателя на низкой скорости (Multijet a.t) |
| F 7 | 40 | +30 Вентилятор охлаждения двигателя на высокой скорости (2.2 — Multijet) |
| F 7 | 50 | +30 Вентилятор охлаждения двигателя на высокой скорости (Multijet a.t) |
| F 8 | 40 | +30 Вентилятор ручной системы климат-контроля (кроме Multijet a.t) |
| F 9 | 20 | Омыватель фар |
| F 10 | 15 | Сигналы |
| F 11 | 15 | Различные вторичные услуги |
| F 14 | 10 | Правая фара дальнего света |
| F 15 | 10 | Левая фара дальнего света |
| F 16 | 7.5 | Система электронного впрыска |
| F 17 | 10 | Первичные услуги E.i. |
| F 18 | 7.5 | +30 Блок управления двигателем, блок управления автоматической трансмиссией и рычаг переключения передач |
| F 19 | 7.5 | Компрессор |
| F 20 | 30 | Дизельный топливный фильтр |
| F 21 | 15 | Питание топливного насоса |
| F 22 | 15 | Первичные услуги E.i. (Бензин) |
| F 22 | 20 | Первичные услуги E.i. (Multijet) |
| F 23 | 20 | +30 Аудиосистема/Connect, блок управления дополнительным обогревателем |
| F 24 | 15 | +15 Блок управления автоматической трансмиссией, рычаг переключения передач |
| F 30 | 15 | Передние противотуманные фары |
Предохранители на аккумуляторе
Назначение предохранителей в блоке предохранителей на аккумуляторе (2005, 2006)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 70 | 150 | Блок предохранителей в моторном отсеке |
| F 71 | 70 | Блок управления приборной панелью 1 |
| F 72 | 60 | +30 Блок управления свечами накаливания (Multijet) |
| F 73 | 80 | +30 Точка ветвления электроусилителя рулевого управления (кроме 2.2 бензин) |
| F | 80 | +30 Точка ветвления электроусилителя рулевого управления для версии 2.2 бензин (установлен на стенке корпуса аккумулятора) |
Салон
Назначение предохранителей в блоке предохранителей приборной панели (2005, 2006)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 12 | 15 | Правая фара ближнего света |
| F 13 | 15 | Левая фара ближнего света / устройство регулировки фар |
| F 31 | 7.5 | Реостаты реле блока управления приборной панелью / моторный отсек и кузовной компьютер |
| F 32 | 15 | +30 Блоки управления дверями водителя и пассажира |
| F 33 | 20 | +15 Питание для багажника — точка ветвления левого заднего стеклоподъёмника |
| F 34 | 20 | +15 Питание для багажника — точка ветвления правого заднего стеклоподъёмника |
| F 35 | 7.5 | +15 Фары заднего хода, датчик AQS, датчик воды в дизельном топливном фильтре, дециметр, дополнительный обогреватель |
| F 36 | 20 | +30 Предустановка для блока управления прицепом |
| F 37 | 10 | +15 Третий стоп-сигнал, приборная панель, блоки управления левыми и правыми фарами — Питание, управляемое ключом зажигания, для блока управления ксеноновыми фарами |
| F 38 | 15 | Открытие багажника |
| F 39 | 10 | +30 Диагностический разъём EOBD, потолочные лампы, предустановка для телефона, блок управления сиреной тревоги, блок управления объёмной защитой от кражи, блок управления контролем давления в шинах, блок управления hands-free |
| F 40 | 30 | Заднее стекло с подогревом |
| F 41 | 15 | Разморозка форсунок омывателя лобового/заднего стекла |
| F 42 | 7.5 | +15 Точка ветвления тормозов (ABS/ESP), точка ветвления угла поворота руля, датчик поперечного ускорения |
| F 43 | 30 | Омыватель лобового стекла, насос омывателя лобового/заднего стекла |
| F 44 | 20 | Розетка на центральной консоли |
| F 45 | 20 | Солнцезащитный люк |
| F 46 | 20 | Мотор шторки солнцезащитного люка |
| F 47 | 20 | Питание для блока управления на стороне водителя |
| F 48 | 20 | Питание для блока управления на стороне пассажира |
| F 49 | 7,5 | +15 Точка ветвления для рулевого колеса, Connect, блок управления датчиком дождя, система климат-контроля, дизельный топливный обогреватель, блок управления объёмной защитой, блок управления подогревом и перемещением левого переднего и правого переднего сиденья, блок управления hands-free, предустановка для телефона, круиз-контроль, диммер приборной панели, шторка солнцезащитного люка |
| F 50 | 7,5 | Система подушек безопасности |
| F 51 | 7,5 | +15 Точка ветвления для электроусилителя руля, блок управления контролем давления в шинах |
| F 52 | 15 | Омыватель заднего стекла, реле блока управления багажником, прикуриватель |
| F 53 | 7,5 | +30 Приборная панель |
Багажный отсек
Назначение предохранителей в багажном отсеке (2005, 2006)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 54 | 25 | +30 Усилитель внешней звуковой системы |
| F 55 | — | Свободно |
| F 56 | 25 | +30 Управление левым передним сиденьем |
| F 57 | 7.5 | Подогрев сиденья водителя |
| F 58 | — | Свободно |
| F 59 | — | Свободно |
| F 60 | 25 | +30 Управление правым передним сиденьем |
| F 61 | — | Свободно |
| F 62 | — | Свободно |
| F 63 | — | Свободно |
| F 64 | — | Свободно |
| F 65 | — | Свободно |
| F 66 | — | Свободно |
| F 67 | 7.5 | Подогрев сиденья пассажира |
| F 68 | — | Свободно |
| F 69 | — | Свободно |
| F 77 | — | Свободно |
| F 78 | — | Свободно |
| F 79 | — | Свободно |
| F 80 | — | Свободно |
2007, 2008, 2009
Моторный отсек
Назначение предохранителей в моторном отсеке (2007, 2008, 2009)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 9 | 7.5 | Левая противотуманная фара / поворотный свет |
| F 10 | 15 | Звуковые сигналы |
| F 11 | 15 | Питание системы управления двигателем |
| F 14 | 7.5 | Правая фара дальнего света |
| F 15 | 7.5 | Левая фара дальнего света |
| F 16 | 7.5 | +15 Блок управления двигателем |
| F 17 | 10 | Питание системы управления двигателем |
| F 18 | 7.5 | +30 Блок управления двигателем |
| F 19 | 7.5 | Компрессор кондиционера |
| F 20 | 20 | Насос омывателя фар |
| F 21 | 15 | Топливный насос |
| F 22 | 20 | Питание системы управления двигателем |
| F 23 | 20 | +30 Радио / Connect, блок управления дополнительным обогревателем |
| F 24 | 15 | +15 Блок управления автоматической трансмиссией, переключатель автоматической трансмиссии |
| F 30 | 7.5 | Правая противотуманная фара / поворотный свет |
Предохранители на аккумуляторе
Назначение предохранителей в блоке предохранителей на аккумуляторе (2007, 2008, 2009)
| № | Ампераж [A] | Защищаемый компонент |
|---|---|---|
| F70 | 150 | Блок предохранителей в моторном отсеке |
| F71 | 70 | Блок управления приборной панелью 1 |
| F72 | 60 | +30 Блок управления свечами накаливания (Multijet) |
| F73 | 80 | +30 Точка ветвления электроусилителя рулевого управления (кроме 2.2 бензин) |
| F | 80 | +30 Точка ветвления электроусилителя рулевого управления для версии 2.2 бензин (установлен на стенке корпуса аккумулятора) |
Салон
Назначение предохранителей в блоке предохранителей приборной панели (2007, 2008, 2009)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 12 | 15 | Правая фара ближнего света |
| F 13 | 15 | Левая фара ближнего света — Корректор устойчивости света |
| F 31 | 7.5 | +15 Отключение при зажигании для реле блока управления приборной панелью / моторный отсек и компьютер кузова |
| F 32 | 15 | +30 Узлы передних дверей водителя и пассажира (замок двери), считыватель TEG |
| F 33 | 20 | Питание узла багажного отсека (левый задний стеклоподъёмник) |
| F 34 | 20 | Питание узла багажного отсека (правый задний стеклоподъёмник) |
| F 35 | 7.5 | +15 Фары заднего хода, блок управления дополнительным обогревателем, расходомер, датчик воды в дизельном топливе, NC-переключатель на педали тормоза |
| F 36 | 20 | +30 Узел багажного отсека (замки задних дверей) |
| F 37 | 10 | +15 Приборная панель, блок управления ксеноновыми фарами, NA-переключатель на педали тормоза, дополнительный стоп-сигнал |
| F 38 | 15 | Актуатор открытия багажника |
| F 39 | 10 | +30 Диагностический разъём EOBD, центральный передний потолочный светильник, боковые задние потолочные светильники, блок управления сиреной и объёмным датчиком системы охранной сигнализации, блок управления контролем давления в шинах, блок управления кондиционером, блок управления Bluetooth |
| F40 | 30 | Заднее стекло с подогревом |
| F41 | 7.5 | Разморозка форсунок омывателя лобового / заднего стекла |
| F42 | 7.5/15 | +15 Блок управления ABS / ESP, электро-гидравлический привод, датчик поперечного ускорения, датчик угла поворота руля |
| F43 | 30 | +15 Отключение при зажигании для модуля электронного переключателя колонны (дворники лобового стекла, насос омывателя лобового / заднего стекла) |
| F44 | 20 | +15 Отключение при зажигании для прикуривателя, розетки на туннеле |
| F45 | 20 | Питание блока управления двигателем люка |
| F46 | 20 | Питание блока управления двигателем визора люка |
| F47 | 20 | Питание узла двери водителя (передний стеклоподъёмник водителя) |
| F48 | 20 | Питание узла двери пассажира (передний стеклоподъёмник пассажира) |
| F49 | 7.5 | +15 Блок управления объёмным датчиком охранной системы, подсветка аварийного управления / Bluetooth и визор на потолочной панели / консоль передних сидений водителя и пассажира, подсветка приборной панели управления на стороне водителя / туннель, предустановка для DVD-плеера, электрохромное зеркало, кондиционер |
| F 50 | 7.5 | +15 Блок управления подушками безопасности |
| F 51 | 7.5 | +15 Connect, блок управления Bluetooth, предустановка для штатного радио, блок управления пневматическим давлением, круиз-контроль, блок управления датчиками дождя / сумерек, блок управления парковочными датчиками, датчик AQS |
| F 52 | 15 | +15 Отключение при зажигании для модуля электронного переключателя колонны (дворник заднего стекла), реле блока управления багажным отсеком |
| F 53 | 10 | +30 Приборная панель |
Багажный отсек
Назначение предохранителей в багажном отсеке (2007, 2008, 2009)
| № | Ампераж | Защищаемый компонент |
|---|---|---|
| F 54 | 25 | +30 Аудиоусилитель Hi-Fi |
| F 55 | — | Свободно |
| F 56 | 25 | +30 Блок управления регулировкой переднего сиденья водителя |
| F 57 | 7.5 | +15 Отключение при зажигании для подогрева переднего сиденья водителя |
| F 58 | — | Свободно |
| F 59 | — | Свободно |
| F 60 | 25 | +30 Блок управления регулировкой переднего сиденья пассажира |
| F 61 | — | Свободно |
| F 62 | — | Свободно |
| F 63 | — | Свободно |
| F 64 | — | Свободно |
| F 65 | — | Свободно |
| F 66 | — | Свободно |
| F 67 | 7.5 | +15 Отключение при зажигании для подогрева переднего сиденья водителя |
| F 68 | — | Свободно |
| F 69 | — | Свободно |
| F 77 | — | Свободно |
| F 78 | — | Свободно |
| F 79 | — | Свободно |
| F 80 | — | Свободно |
2010, 2011
Моторный отсек
Назначение предохранителей в моторном отсеке (2010, 2011)
| № | Ампераж [A] | Защищаемый компонент |
|---|---|---|
| F9 | 7,5 | Левая противотуманная фара / поворотный свет |
| F10 | 15 | Звуковые сигналы |
| F11 | 15 | Питание системы управления двигателем |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара дальнего света |
| F16 | 7,5 | +15 Блок управления двигателем |
| F17 | 10 | Питание системы управления двигателем |
| F18 | 7,5 | +30 Блок управления двигателем |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 20 | Насос омывателя фар |
| F21 | 15 | Топливный насос |
| F22 | 20 | Питание системы управления двигателем |
| F23 | 20 | +30 Радио / Connect, блок управления дополнительным обогревателем |
| F24 | 15 | +15 Блок управления автоматической трансмиссией, переключатель автоматической трансмиссии |
| F30 | 7,5 | Правая противотуманная фара / поворотный свет |
Салон
Назначение предохранителей в блоке предохранителей приборной панели (2010, 2011)
| № | Ампераж [A] | Защищаемый компонент |
|---|---|---|
| F12 | 15 | Правая фара ближнего света |
| F13 | 15 | Левая фара ближнего света — Корректор устойчивости света |
| F31 | 7,5 | +15 Отключение при зажигании для реле блока управления приборной панелью / моторный отсек и компьютер кузова |
| F32 | 15 | +30 Узлы передних дверей водителя и пассажира (замок двери), считыватель TEG |
| F33 | 20 | Питание узла багажного отсека (левый задний стеклоподъёмник) |
| F34 | 20 | Питание узла багажного отсека (правый задний стеклоподъёмник) |
| F35 | 7,5 | +15 Фары заднего хода, блок управления дополнительным обогревателем, расходомер, датчик воды в дизельном топливе, NC-переключатель на педали тормоза |
| F36 | 20 | +30 Узел багажного отсека (замки задних дверей) |
| F37 | 10 | +15 Приборная панель, блок управления ксеноновыми фарами, NA-переключатель на педали тормоза, дополнительный стоп-сигнал |
| F38 | 15 | Актуатор открытия багажника |
| F39 | 10 | +30 Диагностический разъём EOBD, центральный передний потолочный светильник, боковые задние потолочные светильники, блок управления сиреной и объёмным датчиком системы охранной сигнализации, блок управления контролем давления в шинах, блок управления кондиционером, блок управления Bluetooth |
| F40 | 30 | Заднее стекло с подогревом |
| F41 | 15 | Разморозка форсунок омывателя лобового / заднего стекла |
| F42 | 7,5/15 | +15 Блок управления ABS / ESP, электро-гидравлический привод, датчик поперечного ускорения, датчик угла поворота руля |
| F43 | 30 | +15 Отключение при зажигании для модуля электронного переключателя колонны (дворники лобового стекла, насос омывателя лобового / заднего стекла) |
| F44 | 20 | +15 Отключение при зажигании для прикуривателя, розетки на туннеле |
| F45 | 20 | Питание блока управления двигателем люка |
| F46 | 20 | Питание блока управления двигателем визора люка |
| F47 | 20 | Питание узла двери водителя (передний стеклоподъёмник водителя) |
| F48 | 20 | Питание узла двери пассажира (передний стеклоподъёмник пассажира) |
| F49 | 7,5 | +15 Блок управления объёмным датчиком охранной системы, подсветка аварийного управления / Bluetooth и визор на потолочной панели / консоль передних сидений водителя и пассажира, подсветка приборной панели управления на стороне водителя / туннель, предустановка для DVD-плеера, электрохромное зеркало, кондиционер |
| F50 | 7,5 | +15 Блок управления подушками безопасности |
| F51 | 7,5 | +15 Connect, блок управления Bluetooth, предустановка для штатного радио, блок управления пневматическим давлением, круиз-контроль, блок управления датчиками дождя / сумерек, блок управления парковочными датчиками, датчик AQS |
| F52 | 15 | +15 Отключение при зажигании для модуля электронного переключателя колонны (дворник заднего стекла), реле блока управления багажным отсеком |
| F53 | 7,5 | +30 Приборная панель |
Багажный отсек
Назначение предохранителей в багажном отсеке (2010, 2011)
| № | Ампераж [A] | Защищаемый компонент |
|---|---|---|
| F54 | 25 | +30 Аудиоусилитель Hi-Fi |
| F55 | — | Свободно |
| F56 | 25 | +30 Блок управления регулировкой переднего сиденья водителя |
| F57 | 7,5 | +15 Отключение при зажигании для подогрева переднего сиденья водителя |
| F58 | — | Свободно |
| F59 | — | Свободно |
| F60 | 25 | +30 Блок управления регулировкой переднего сиденья пассажира |
| F61 | — | Свободно |
| F62 | — | Свободно |
| F63 | — | Свободно |
| F64 | — | Свободно |
| F65 | — | Свободно |
| F66 | — | Свободно |
| F67 | 7,5 | +15 Отключение при зажигании для подогрева переднего сиденья водителя |
| F68 | — | Свободно |
| F69 | — | Свободно |
| F77 | — | Свободно |
| F78 | — | Свободно |
| F79 | — | Свободно |
| F80 | — | Свободно |
