В этой статье мы рассмотрим Fiat Ducato первого поколения после рестайлинга, который доступен с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Fiat Ducato 2015, 2016, 2018 и 2019, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Ducato 2015-2019
Предохранители сгруппированы в три блока предохранителей, которые соответственно находятся на приборной панели, на правой стойке пассажирского отсека и в моторном отсеке.

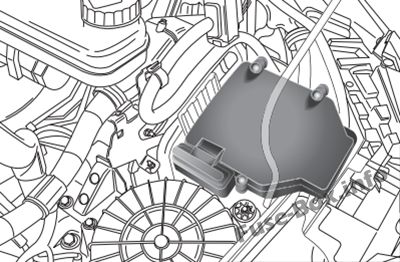

Моторный отсек
Приборная панель
Чтобы получить доступ к предохранителям в блоке предохранителей на приборной панели, ослабьте крепежные винты A и снимите крышку.
Опциональный блок предохранителей на правой центральной стойке (если предусмотрен)
Чтобы получить доступ, снимите защитную крышку.
Моторный отсек
Назначение предохранителей в блоке моторного отсека
| № | Номинал [A] | Защищаемое устройство |
|---|---|---|
| F03 | 30 | Замок зажигания (+аккумулятор) |
| F04 | 40 | Подогреватель фильтра |
| F05 | 20/50 | Испаритель для двигателя Puma / Вентиляция пассажирского отсека с Webasto, насос роботизированной коробки передач (+аккумулятор) |
| F06 | 40/60 | Вентилятор охлаждения двигателя высокой скорости (+аккумулятор) |
| F07 | 40/50/60 | Вентилятор охлаждения двигателя низкой скорости (+аккумулятор) |
| F08 | 40 | Вентилятор пассажирского отсека (+ключ |
| F09 | 15 | Задняя розетка питания (+аккумулятор) |
| F10 | 15 | Сигнал |
| F14 | 15 | Розетка питания (+аккумулятор) |
| F15 | 15 | Прикуриватель (+аккумулятор) |
| F18 | 7,5 | Модуль управления силовой установкой, блок управления роботизированной коробкой передач (+аккумулятор) |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 30 | Стеклоочиститель лобового стекла |
| F24 | 7,5 | Вспомогательная панель управления движением и складыванием зеркал (+ключ) |
| F30 | 15 | Обогрев зеркал |
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей на приборной панели
| № | Номинал [A] | Защищаемое устройство |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света |
| F31 | 5 | Реле блока управления моторным отсеком, реле блока управления приборной панели (+ключ) |
| F32 | 7,5 | Освещение потолочных ламп в пассажирском отсеке (+аккумулятор) |
| F33 | 7,5 | Датчик мониторинга аккумулятора для версий Start&Stop (+аккумулятор) |
| F34 | 7,5 | Внутренние лампы минивэна (аварийные) |
| F35 | 7,5 | Фары заднего хода, блок управления сервотроником, датчик воды в топливном фильтре, (+ключ) |
| F36 | 10 | Радио, климат-контроль, сигнализация, тахограф, блок управления отключением аккумулятора, таймер Webasto (+аккумулятор |
| F37 | 7,5 | Управление стоп-сигналами (основное), третий стоп-сигнал, панель приборов (+ключ |
| F38 | 20 | Центральный замок (+аккумулятор |
| F43 | 20 | Стеклоочиститель лобового стекла (+ключ) |
| F47 | 20 | Электростеклоподъемник водительской двери |
| F48 | 20 | Электростеклоподъемник пассажирской двери |
| F49 | 5 | Блок управления парктрониками, радио, управление на руле, центральная панель управления, левая панель управления, вспомогательная панель, блок управления отключением аккумулятора (+ключ |
| F51 | 5 | Климат-контроль, блок управления рулевым управлением, фары заднего хода, датчик воды в дизельном фильтре, расходомер, тахограф (+ключ) |
| F53 | 7,5 | Панель приборов (+аккумулятор) |
| F89 | — | — |
| F90 | 7,5 | Левая фара дальнего света |
| F91 | 7,5 | Правая фара дальнего света |
| F92 | 7,5 | Левый противотуманный фонарь |
| F93 | 7,5 | Правый противотуманный фонарь |
Опциональный блок предохранителей
Назначение предохранителей в опциональном блоке предохранителей
| № | Номинал [A] | Защищаемое устройство |
|---|---|---|
| F54 | — | — |
| F55 | 15 | Обогрев сидений |
| F56 | 15 | Задняя розетка питания для пассажиров |
| F57 | 10 | Дополнительный обогреватель под сиденьем |
| F58 | 10 | Обогрев заднего стекла слева |
| F59 | 7,5 | Обогрев заднего стекла справа |
| F60 | — | — |
| F61 | — | — |
| F62 | — | — |
| F63 | 10 | Управление дополнительным обогревателем для пассажиров |
| F64 | — | — |
| F65 | 30 | Вентилятор дополнительного обогревателя для пассажиров |
