Мини-кроссовер Fiat Sedici производился с 2006 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Fiat Sedici 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Fiat Sedici 2006-2014
Отсек двигателя

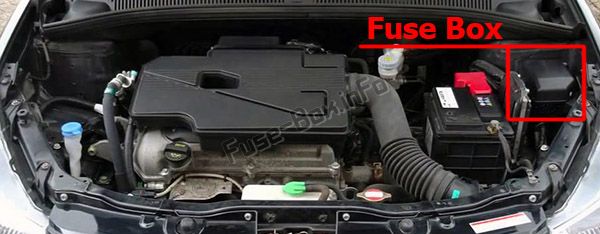

Блок предохранителей расположен в отсеке двигателя
Приборная панель
Предохранители расположены под водительской стороной приборной панели.
Снимите крышку блока предохранителей, потянув на себя.
Отсек двигателя, бензиновый двигатель
Назначение предохранителей в отсеке двигателя (модели с бензиновым двигателем)
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 80 | Все электрические нагрузки |
| 2 | 50 | Электростеклоподъемники, дворники зажигания, стартер |
| 3 | 50 | Задние фонари, задний стеклоочиститель, центральный замок. Аварийная сигнализация/Клаксон, подсветка салона |
| 4 | 80 | Обогреватель, компрессор кондиционера, гидроусилитель руля |
| 5 | 15 | Вентилятор радиатора, передние противотуманные фары, фары |
| 6 | 15 | Предохранитель правой фары |
| 7 | 15 | Предохранитель левой фары |
| 8 | 20 | Предохранитель передних противотуманных фар |
| 9 | 60 | Предохранитель модуля управления гидроусилителем руля |
| 10 | 40 | Предохранитель модуля управления ABS |
| 11 | 30 | Предохранитель вентилятора радиатора |
| 12 | 30 | Предохранитель модуля управления ABS |
| 13 | 30 | Предохранитель стартера |
| 14 | 50 | Предохранитель замка зажигания |
| 15 | 30 | Предохранитель вентилятора отопителя |
| 16 | 20 | Предохранитель компрессора кондиционера |
| 17 | 15 | Предохранитель моторчика дроссельной заслонки |
| 18 | 15 | Предохранитель автоматической трансмиссии (при наличии) |
| 19 | 15 | Предохранитель топливной системы |
| 20 | — | Предохранитель автоматической трансмиссии (при наличии) |
| 21 | — | Реле компрессора кондиционера |
| 22 | — | Реле топливного насоса |
| 23 | — | Реле вентилятора конденсера |
| 24 | — | Реле передних противотуманных фар |
| 25 | — | Реле моторчика дроссельной заслонки |
| 26 | — | FI MAIN |
| 27 | — | Реле стартера |
| 28 | — | Реле вентилятора радиатора |
Отсек двигателя, дизельный двигатель
Назначение предохранителей в отсеке двигателя (модели с дизельным двигателем)
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 80 | Подогрев свечей накала |
| 2 | 30 | Подогреватель топлива |
| 3 | 140 | Все электрические нагрузки |
| 4 | 50 | Освещение |
| 5 | 30 | Дополнительный обогреватель |
| 6 | 30 | Дополнительный обогреватель |
| 7 | 30 | Дополнительный обогреватель |
| 8 | 15 | Предохранитель правой фары |
| 9 | 15 | Предохранитель левой фары |
| 10 | 20 | Предохранитель передних противотуманных фар |
| 11 | 50 | Зажигание |
| 12 | 60 | Предохранитель модуля управления гидроусилителем руля |
| 13 | 40 | Предохранитель модуля управления ABS |
| 14 | 30 | Предохранитель вентилятора радиатора |
| 15 | 30 | Предохранитель модуля управления ABS |
| 16 | 30 | Предохранитель стартера |
| 17 | 50 | Зажигание |
| 18 | 30 | Предохранитель вентилятора отопителя |
| 19 | 10 | Предохранитель компрессора кондиционера |
| 20 | 20 | Предохранитель топливного насоса |
| 21 | 30 | Предохранитель вентилятора конденсера |
| 22 | 20 | Предохранитель топливной системы |
| 23 | — | Реле дополнительного обогревателя 3 |
| 24 | — | Реле компрессора кондиционера |
| 25 | — | Реле топливного насоса |
| 26 | — | Реле вентилятора конденсера |
| 27 | — | Реле передних противотуманных фар |
| 28 | — | Реле дополнительного обогревателя 2 |
| 29 | — | Реле дополнительного обогревателя |
| 30 | — | Реле стартера |
| 31 | — | Реле вентилятора радиатора |
| 32 | — | Реле вентилятора радиатора |
| 33 | — | Реле вентилятора радиатора |
| 34 | — | Подогреватель топлива |
| 35 | — | Основной топливной системы |
| 36 | 10 | EPI |
| 37 | 10 | Топливная система |
| 38 | 15 | INJ DVR |
Приборная панель
Назначение предохранителей в блоке предохранителей приборной панели
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 15 | Задний дворник |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Задний ход |
| 4 | 10 | Приборы |
| 5 | 15 | Аксессуары |
| 6 | 15 | Аксессуары 2 |
| 7 | 30 | Электростеклоподъемники |
| 8 | 30 | Дворники |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Подушка безопасности |
| 11 | 10 | Антиблокировочная система тормозов |
| 12 | 10 | Задние фонари |
| 13 | 10 | Стоп-сигналы |
| 14 | 20 | Центральный замок |
| 15 | 15 | Подсветка 4WD |
| 16 | 10 | ST SIG |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Задний противотуманный фонарь |
| 20 | 15 | Подсветка салона |
| 21 | 30 | Задний стеклоочиститель |
| 22 | 15 | Клаксон / Аварийная сигнализация |
| 23 | 10 | Клаксон / Аварийная сигнализация Fiat CODE (иммобилайзер) |
