В этой статье мы рассмотрим Fiat Ulysse второго поколения, выпускавшийся с 2003 по 2010 год. Здесь вы найдете схемы блоков предохранителей для Fiat Ulysse 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Fiat Ulysse II 2003-2010
Предохранители расположены в трех блоках, размещенных соответственно:

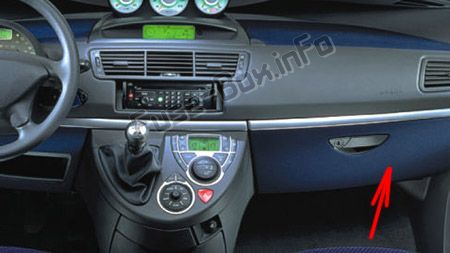

в бардачке
чтобы получить доступ, снимите защитную крышку A
в лючке на полу перед пассажирским сиденьем, рядом с аккумулятором
чтобы получить доступ, снимите защитную крышку B
в моторном отсеке
Моторный отсек
Назначение предохранителей в моторном отсеке
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 10 | Выключатель заднего хода, ксеноновые фары, управление электрическими вентиляторами, уровень охлаждающей жидкости двигателя, нагреватель дизельного фильтра, свечи накаливания, система контроля скорости, датчик расхода воздуха |
| 2 | 15 | Топливный насос, система рециркуляции отработавших газов и управления турбокомпрессором |
| 3 | 10 | ABS, ESP |
| 4 | 10 | Питание с зажиганием для основного электронного блока управления |
| 5 | 10 | Система сажевого фильтра |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | Омыватель фар |
| 8 | 20 | Питание реле для основного электронного блока управления, управление реле электрических вентиляторов, электромагнитный клапан регулировки давления дизеля и рециркуляции отработавших газов |
| 9 | 15 | Левый ближний свет фары, корректор фар |
| 10 | 15 | Правый ближний свет фары |
| 11 | 10 | Левый дальний свет фары |
| 12 | 10 | Правый дальний свет фары |
| 13 | 15 | Гудок |
| 14 | 10 | Насос омывателя лобового стекла — омыватель заднего стекла |
| 15 | 30 | Лямбда-зонд, форсунки, свечи зажигания, электромагнитный клапан адсорбера, электромагнитный клапан топливного насоса |
| 17 | 30 | Стеклоочиститель лобового стекла |
| 18 | 40 | Дополнительные вентиляторы |
| МАЛЕНЬКИЕ ПРЕДОХРАНИТЕЛИ: | ||
| 50 | Электрический вентилятор (вторая скорость) | |
| 50 | ABS, ESP | |
| 30 | ESP электрический вентилятор | |
| 60 | Питание основного электронного блока управления 1 | |
| 70 | Питание основного электронного блока управления 2 | |
| 30 | Электрический вентилятор (первая скорость) | |
| 40 | Система Fiat CODE | |
| 50 | Дополнительные вентиляторы системы климат-контроля |
В бардачке
Назначение предохранителей в бардачке
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 10 | Задний противотуманный фонарь |
| 2 | 15 | Заднее стекло с подогревом |
| 4 | 15 | Питание основного электронного блока управления |
| 5 | 10 | Левый стоп-сигнал |
| 7 | 20 | Спот-лампа, прикуриватель, подсветка бардачка со стороны пассажира, автоматическое зеркало заднего вида |
| 9 | 30 | Передний люк, стеклоочиститель лобового стекла |
| 10 | 20 | Диагностический разъем |
| 11 | 15 | Электронная сигнализация, инфотелематическая система Connect, звуковая система, многофункциональный дисплей, управление на рулевой колонке, сажевый фильтр |
| 12 | 10 | Правый габаритный свет, подсветка номерного знака, подсветка системы климат-контроля, потолочные лампы (первый, второй и третий ряды) |
| 14 | 30 | Система блокировки дверей, Super door lock |
| 15 | 30 | Стеклоочиститель заднего стекла |
| 16 | 5 | Питание системы подушек безопасности, питание основного электронного блока управления |
| 17 | 15 | Правый стоп-сигнал, третий стоп-сигнал, стоп-сигналы прицепа |
| 18 | 10 | Питание диагностического разъема, выключатель педали тормоза и сцепления |
| 20 | 10 | Питание звуковой системы для основного электронного блока управления |
| 22 | 10 | Левый габаритный свет; габаритный свет прицепа |
| 23 | 15 | Сирена электронной сигнализации |
| 24 | 15 | Питание датчика парковки для основного электронного блока управления |
| 26 | 40 | Заднее стекло с подогревом |
В лючке на полу
Назначение предохранителей в лючке на полу
| № | Номинал [A] | Описание |
|---|---|---|
| 1 | 40 | Правая электрическая сдвижная дверь |
| 2 | 40 | Левая электрическая сдвижная дверь |
| 3 | 30 | Усилитель Hi-fi |
| 4 | — | Свободно |
| 29 | — | Свободно |
| 30 | — | Свободно |
| 31 | — | Свободно |
| 32 | 25 | Сиденье водителя с электрической регулировкой |
| 33 | 25 | Пассажирское сиденье с электрической регулировкой |
| 34 | 20 | Люк третьего ряда |
| 35 | 20 | Люк второго ряда |
| 36 | 10 | Подогрев пассажирского сиденья |
| 37 | 10 | Подогрев сиденья водителя |
| 38 | 15 | Электрическое устройство детской безопасности |
| 39 | 20 | Электрическая розетка 12 В третьего ряда сзади |
| 40 | 20 | Электрическая розетка 12 В сиденья водителя |
