В этой статье мы рассмотрим Ford Explorer четвертого поколения (U251), выпускавшийся с 2006 по 2010 год. Здесь вы найдете схемы блоков предохранителей для Ford Explorer 2006, 2007, 2008, 2009 и 2010, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Explorer 2006-2010
Салон

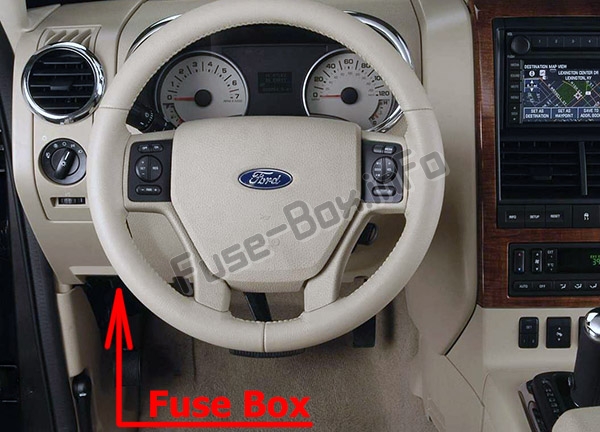

Блок предохранителей расположен под приборной панелью со стороны водителя.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
2006
Салон
Назначение предохранителей в салоне (2006)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, DSM, Мотор поясничной поддержки с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 20A | Разъем OBD II |
| 5 | 5A | Люк в крыше |
| 6 | 20A | Мотор открытия задней двери багажника, Разблокировка/блокировка дверей |
| 7 | 15A | Стоп-сигналы/поворотники прицепа |
| 8 | 15A | Питание замка зажигания, PATS |
| 9 | 2A | 6R TCM/PCM (зажигание RUN/START), Реле топливного насоса |
| 10 | 5A | Реле переднего стеклоочистителя RUN/ACC в PDB |
| 11 | 5A | Запуск радио |
| 12 | 5A | Мотор заднего стеклоочистителя RUN/ACC, Реле зарядки аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Подогрев зеркал, Индикатор заднего defrost |
| 14 | 20A | Сигнал |
| 15 | 10A | Задние фонари |
| 16 | 10A | Задние фонари прицепа |
| 17 | 10A | RCM, Лампа PAD, Модуль OCS |
| 18 | 10A | Система помощи при парковке задним ходом, Переключатель IVD, IVD, Модуль 4×4, Переключатель 4×4, Переключатели подогрева сидений, Компас, Электрохроматическое зеркало, Вспомогательный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат-контроль, DEATC, Переключатель тормоза |
| 21 | — | Не используется |
| 22 | 15A | Переключатель тормоза, Стоп-сигналы, Поворотники |
| 23 | 15A | Электропривод зеркал, Салонные лампы, Порожневые лампы, Система энергосбережения аккумулятора, Освещение приборов, Homelink |
| 24 | 2A | Приборная панель, LED индикатор кражи |
| 25 | 15A | Парковочные фонари прицепа, Электронный модуль тормозов прицепа |
| 26 | 15A | Номерной знак/задние парковочные фонари, Передние парковочные фонари, Ручной климат-контроль |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по бокам от блока предохранителей салона. Обратитесь к авторизованному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC | |
| Реле 2 | Задний defrost | |
| Реле 3 | Парковочные фонари | |
| Реле 4 | RUN/START |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2006)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Топливный насос, Форсунки |
| 5 | 30A** | Третий ряд сидений (левый) |
| 6 | 40A** | Модуль IVD |
| 7 | 40A** | Модуль управления силовой установкой (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30A** | Электрорегулировка сидений (правое) |
| 11 | 30A** | Стартер |
| 12 | 30A** | Третий ряд сидений (правый) |
| 13 | 30A** | Зарядное устройство аккумулятора прицепа |
| 14 | 30A** | Сиденья с памятью (DSM) |
| 14 | 40A** | Сиденья без памяти |
| 15 | 40A** | Задний defrost, Подогрев зеркал |
| 16 | 40A** | Мотор вентилятора |
| 17 | 30A** | Электронные тормоза прицепа |
| 18 | 30A** | Вспомогательный мотор вентилятора |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 20 A* | Задняя розетка |
| 22 | 20 A* | Сабвуфер |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Модуль управления силовой установкой (PCM) KAP, Вентиляция CAN |
| 25 | 20 A* | Передняя розетка/прикуриватель |
| 26 | 20 A* | Модуль 4×4 |
| 27 | 20 A* | Модуль 6R коробки передач |
| 28 | 20 A* | Подогрев сидений |
| 29 | 20 A* | Фары (правая) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 A* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль IVD |
| 34 | 20 A* | Фары (левая) |
| 35 | 10 A* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | 30A* | Передний стеклоочиститель |
| 38 | 15 A* | Коробка передач 5R |
| 39 | 15 A* | Питание PCM |
| 40 | 15 A* | Сцепление вентилятора, Клапан PCV, Реле муфты кондиционера, Вентилятор GCC |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Резервный переключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Катушка на свече (только двигатель 4.6L), Башня катушки (только двигатель 4.0L) |
| 44 | 15 A* | Форсунки |
| 45A | — | Не используется |
| 45B | — | Реле вентилятора GCC |
| 46A | — | Не используется |
| 46B | — | Не используется |
| 47 | — | Передний стеклоочиститель |
| 48 | — | Реле PCM |
| 49 | — | Топливный насос |
| 50A | — | Противотуманные фары |
| 50B | — | Муфта кондиционера |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | Не используется |
| 54 | — | Зарядное устройство аккумулятора прицепа |
| 55 | — | Стартер |
| 56 | — | Вентилятор |
| * Мини-предохранители ** Патронные предохранители |
2007
Салон
Назначение предохранителей в салоне (2007)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, DSM, Мотор поясничной поддержки с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 20A | Разъем OBD II |
| 5 | 5A | Люк в крыше |
| 6 | 20A | Мотор открытия задней двери багажника, Разблокировка/блокировка дверей |
| 7 | 15A | Стоп-сигналы/поворотники прицепа |
| 8 | 15A | Питание замка зажигания, PATS |
| 9 | 2A | 6R TCM/PCM (зажигание RUN/START), Реле топливного насоса |
| 10 | 5A | Реле переднего стеклоочистителя RUN/ACC в PDB |
| 11 | 5A | Запуск радио |
| 12 | 5A | Мотор заднего стеклоочистителя RUN/ACC, Реле зарядки аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Подогрев зеркал, Индикатор заднего defrost ручного климата |
| 14 | 20A | Сигнал |
| 15 | 10A | Задние фонари |
| 16 | 10A | Задние фонари прицепа |
| 17 | 10A | RCM, Лампа PAD, Модуль OCS |
| 18 | 10A | Система помощи при парковке задним ходом, Переключатель IVD, IVD, Модуль 4×4, Переключатель 4×4, Переключатели подогрева сидений, Компас, Электрохроматическое зеркало, Вспомогательный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат-контроль, DEATC, Переключатель тормоза |
| 21 | — | Не используется |
| 22 | 15A | Переключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все поворотники |
| 23 | 15A | Салонные лампы, Порожневые лампы, Система энергосбережения аккумулятора, Освещение приборов, Homelink |
| 24 | 10A | Приборная панель, LED индикатор кражи |
| 25 | 15A | Парковочные фонари прицепа, Электронный модуль тормозов прицепа |
| 26 | 15A | Номерной знак/задние парковочные фонари, Передние парковочные фонари, Ручной климат-контроль |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по бокам от блока предохранителей салона. Обратитесь к авторизованному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC | |
| Реле 2 | Задний defrost | |
| Реле 3 | Парковочные фонари | |
| Реле 4 | RUN/START |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2007)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Топливный насос, Форсунки |
| 5 | 30A** | Третий ряд сидений (левый) |
| 6 | 40A** | Модуль IVD |
| 7 | 40A** | Модуль управления силовой установкой (PCM) |
| 8 | 40A** | Подогрев лобового стекла (левый) |
| 9 | 40A** | Подогрев лобового стекла (правый) |
| 10 | 30A** | Электрорегулировка сидений (правое) |
| 11 | 30A** | Стартер |
| 12 | 30A** | Третий ряд сидений (правый) |
| 13 | 30A** | Зарядное устройство аккумулятора прицепа |
| 14 | 30A** | Сиденья с памятью (DSM) |
| 14 | 40A** | Сиденья без памяти |
| 15 | 40A** | Задний defrost, Подогрев зеркал |
| 16 | 40A** | Мотор вентилятора |
| 17 | 30A** | Электронные тормоза прицепа |
| 18 | 30A** | Вспомогательный мотор вентилятора |
| 19 | 30A** | Подножки |
| 20 | — | Не используется |
| 21 | 20 A* | Задняя розетка |
| 22 | 20 A* | Сабвуфер |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Модуль управления силовой установкой (PCM) KAP, Вентиляция CAN |
| 25 | 20 A* | Передняя розетка/прикуриватель |
| 26 | 20 A* | Модуль 4×4 |
| 27 | 20 A* | Модуль 6R коробки передач |
| 28 | 20 A* | Подогрев сидений, Электропривод зеркал |
| 29 | 20 A* | Фары (правая) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 A* | Противотуманные фары |
| 32 | 5A* | Электропривод зеркал |
| 33 | 30A* | Модуль IVD |
| 34 | 20 A* | Фары (левая) |
| 35 | 10 A* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | 30A* | Передний стеклоочиститель |
| 38 | 15 A* | Коробка передач 5R |
| 39 | 15 A* | Питание PCM |
| 40 | 15 A* | Сцепление вентилятора, Клапан PCV, Реле муфты кондиционера, Вентилятор GCC |
| 41 | 15 A* | SDARS/DVD |
| 42 | 15 A* | Резервный переключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 A* | Катушка на свече (только двигатель 4.6L), Башня катушки (только двигатель 4.0L) |
| 44 | 15 A* | Форсунки |
| 45A | — | Не используется |
| 45B | — | Реле вентилятора GCC |
| 46A | — | Не используется |
| 46B | — | Не используется |
| 47 | — | Реле переднего стеклоочистителя |
| 48 | — | Реле PCM |
| 49 | — | Реле топливного насоса |
| 50A | — | Реле противотуманных фар |
| 50B | — | Реле муфты кондиционера |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | Не используется |
| 54 | — | Реле зарядки аккумулятора прицепа |
| 55 | — | Реле стартера |
| 56 | — | Реле вентилятора |
| * Мини-предохранители ** Патронные предохранители |
2008
Салон
Назначение предохранителей в салоне (2008)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, Сиденья с памятью, Мотор поясничной поддержки с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 10A | Разъем OBD II |
| 5 | 5A | Люк в крыше, Освещение переключателя блокировки дверей, Зеркало заднего вида с микрофоном |
| 6 | 20A | Мотор открытия задней двери багажника, Разблокировка/блокировка дверей |
| 7 | 15A | Стоп-сигналы/поворотники прицепа |
| 8 | 15A | Питание замка зажигания, PATS, Приборная панель |
| 9 | 2A | 6R TCM/PCM (зажигание RUN/START), Реле топливного насоса |
| 10 | 5A | Реле переднего стеклоочистителя RUN/ACC в PDB |
| 11 | 5A | Запуск радио |
| 12 | 5A | Мотор заднего стеклоочистителя RUN/ACC, Реле зарядки аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Подогрев зеркал, Индикатор заднего defrost ручного климата |
| 14 | 20A | Сигнал |
| 15 | 10A | Задние фонари |
| 16 | 10A | Задние фонари прицепа |
| 17 | 10A | RCM (средства пассивной безопасности), Занятость пассажира |
| 18 | 10A | Система помощи при парковке задним ходом, Переключатель IVD, IVD, Модуль 4×4, Переключатель 4×4, Переключатели подогрева сидений, Компас, Электрохроматическое зеркало, Вспомогательный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат-контроль, DEATC, Переключатель тормоза |
| 21 | — | Не используется |
| 22 | 15A | Переключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все поворотники |
| 23 | 15A | Салонные лампы, Порожневые лампы, Система энергосбережения аккумулятора, Освещение приборов, Homelink |
| 24 | 10A | Приборная панель, LED индикатор кражи |
| 25 | 15A | Парковочные фонари прицепа |
| 26 | 15A | Номерной знак/задние парковочные фонари, Передние парковочные фонари, Ручной климат-контроль |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по бокам от блока предохранителей салона. Обратитесь к авторизованному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2008)
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Топливный насос, Форсунки |
| 5 | 30A** | Третий ряд сидений (левый) |
| 6 | 40A** | Насос ABS |
| 7 | 40A** | Модуль управления силовой установкой (PCM) |
| 8 | 40A** | Подогрев лобового стекла (левый) |
| 9 | 40A** | Подогрев лобового стекла (правый) |
| 10 | 30A** | Электрорегулировка сидений (правое) |
| 11 | 30A** | Стартер |
| 12 | 30A** | Третий ряд сидений (правый) |
| 13 | 30A** | Зарядное устройство аккумулятора прицепа |
| 14 | 30A** | Сиденья с памятью (DSM) |
| 14 | 40A** | Сиденья без памяти |
| 15 | 40A** | Задний defrost, Подогрев зеркал |
| 16 | 40A** | Передний мотор вентилятора |
| 17 | 30A** | Электронные тормоза прицепа |
| 18 | 30A** | Вспомогательный мотор вентилятора |
| 19 | 30A** | Подножки |
| 20 | 30A** | Мотор переднего стеклоочистителя |
| 21 | 20 A* | Задняя розетка |
| 22 | 20 A* | Сабвуфер |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Модуль управления силовой установкой (PCM) Keep Alive Power, Вентиляция контейнера |
| 25 | 20 A* | Передняя розетка/прикуриватель |
| 26 | 20 A* | Модуль 4×4 |
| 27 | 20 A* | Модуль 6R коробки передач (только двигатель 4.6L) |
| 28 | 20 A* | Подогрев сидений |
| 29 | 15 A* | Фары (правая) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 A* | Противотуманные фары |
| 32 | 5A* | Электропривод зеркал |
| 33 | 30A* | Клапан ABS |
| 34 | 15 A* | Фары (левая) |
| 35 | 10 A* | Муфта кондиционера |
| 36 | 20 A* | Розетка в центральной консоли |
| 37 | 30A* | Мотор окна водителя |
| 38 | 15 A* | Коробка передач 5R (только двигатель 4.0L) |
| 39 | 15 A* | Питание PCM |
| 40 | 15 A* | Сцепление вентилятора, Клапан PCV (только двигатель 4.0L), Реле муфты кондиционера, Вентилятор GCC |
| 41 | 15 A* | SDARS, DVD, SYNC |
| 42 | 15 A* | Резервный переключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1 (только двигатель 4.6L), VCT2 (только двигатель 4.6L), CMCV (только двигатель 4.6L), CMS |
| 43 | 15 A* | Катушка на свече (только двигатель 4.6L), Башня катушки (только двигатель 4.0L) |
| 44 | 15 A* | Форсунки |
| 45B | — | Реле вентилятора GCC |
| 45A | — | Не используется |
| 46B | — | Не используется |
| 46A | — | Не используется |
| 49 | — | Реле топливного насоса |
| 50B | — | Реле муфты кондиционера |
| 50A | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | One Touch Integrated Start (OTIS) (диод) |
| 54 | — | Реле зарядки аккумулятора прицепа |
| 55B | — | Реле переднего стеклоочистителя |
| 55A | — | Реле PCM |
| 56B | — | Реле стартера |
| 56A | — | Реле вентилятора |
| * Мини-предохранители ** Патронные предохранители |
2009
Салон
Назначение предохранителей в салоне (2009)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, Сиденья с памятью, Мотор поясничной поддержки с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио, Усилитель навигации |
| 4 | 10A | Разъем OBD II |
| 5 | 5A | Люк в крыше, Освещение переключателя блокировки дверей, Зеркало заднего вида с микрофоном |
| 6 | 20A | Мотор открытия задней двери багажника, Разблокировка/блокировка дверей |
| 7 | 15A | Стоп-сигналы/поворотники прицепа |
| 8 | 15A | Питание замка зажигания, PATS, Приборная панель |
| 9 | 2A | 6R TCM/PCM (зажигание RUN/START), Реле топливного насоса |
| 10 | 5A | Реле переднего стеклоочистителя RUN/ACC в PDB |
| 11 | 5A | Запуск радио |
| 12 | 5A | Мотор заднего стеклоочистителя RUN/ACC, Реле зарядки аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Подогрев зеркал, Индикатор заднего defrost ручного климата |
| 14 | 20A | Сигнал |
| 15 | 10A | Задние фонари |
| 16 | 10A | Задние фонари прицепа |
| 17 | 10A | RCM (средства пассивной безопасности), Занятость пассажира |
| 18 | 10A | Система помощи при парковке задним ходом, Переключатель IVD, IVD, Модуль 4×4, Переключатель 4×4, Переключатели подогрева сидений, Компас, Электрохроматическое зеркало, Вспомогательный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат-контроль, DEATC, Переключатель тормоза |
| 21 | — | Не используется |
| 22 | 15A | Переключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все поворотники |
| 23 | 15A | Салонные лампы, Порожневые лампы, Система энергосбережения аккумулятора, Освещение приборов, Homelink |
| 24 | 10A | Приборная панель, LED индикатор кражи |
| 25 | 15A | Парковочные фонари прицепа |
| 26 | 15A | Номерной знак/задние парковочные фонари, Передние парковочные фонари, Ручной климат-контроль |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по бокам от блока предохранителей салона. Обратитесь к авторизованному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2009)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 50A** | BATT 2 (SJB) |
| 2 | 50A** | BATT 3 (SJB) |
| 3 | 50A** | BATT 1 (SJB) |
| 4 | 30A** | Топливный насос, Форсунки |
| 5 | 30A** | Третий ряд сидений (левый) |
| 6 | 40A** | Насос ABS |
| 7 | 40A** | Модуль управления силовой установкой (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30A** | Электрорегулировка сидений (правое) |
| 11 | 30A** | Стартер |
| 12 | 30A** | Третий ряд сидений (правый) |
| 13 | 30A** | Зарядное устройство аккумулятора прицепа |
| 14 | 30A** | Сиденья с памятью (DSM) |
| 14 | 40A** | Сиденья без памяти |
| 15 | 40A** | Задний defrost, Подогрев зеркал |
| 16 | 40A** | Передний мотор вентилятора |
| 17 | 30A** | Электронные тормоза прицепа |
| 18 | 30A** | Вспомогательный мотор вентилятора |
| 19 | 30A** | Подножки |
| 20 | 30A** | Мотор переднего стеклоочистителя |
| 21 | 20 A* | Задняя розетка |
| 22 | 20 A* | Сабвуфер |
| 23 | 20 A* | 4×4 |
| 24 | 10 A* | Модуль управления силовой установкой (PCM) Keep Alive Power, Вентиляция контейнера |
| 25 | 20 A* | Передняя розетка/прикуриватель |
| 26 | 20 A* | Модуль 4×4 (только двигатель 4.6L) |
| 27 | 20 A* | Модуль 6R коробки передач (только двигатель 4.6L) |
| 28 | 20 A* | Подогрев сидений |
| 29 | 15 A* | Фары (правая) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 A* | Противотуманные фары |
| 32 | 5A* | Электропривод зеркал |
| 33 | 30A* | Клапан ABS |
| 34 | 15 A* | Фары (левая) |
| 35 | 10 A* | Муфта кондиционера |
| 36 | 20 A* | Розетка в центральной консоли |
| 37 | 30A* | Мотор окна водителя |
| 38 | 15 A* | Коробка передач 5R (только двигатель 4.0L) |
| 39 | 15 A* | Питание PCM |
| 40 | 15 A* | Сцепление вентилятора, Клапан PCV, Реле муфты кондиционера, Вентилятор GCC |
| 41 | 15 A* | SDARS, DVD, SYNC |
| 42 | 15 A* | Резервный переключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1 (только двигатель 4.6L), VCT2 (только двигатель 4.6L), CMCV (только двигатель 4.6L), CMS |
| 43 | 15 A* | Катушка на свече (только двигатель 4.6L), Башня катушки (только двигатель 4.0L) |
| 44 | 15 A* | Форсунки |
| 45B | — | Реле вентилятора GCC |
| 45A | — | Не используется |
| 46B | — | Не используется |
| 46A | — | Не используется |
| 49 | — | Реле топливного насоса |
| 50B | — | Реле муфты кондиционера |
| 50A | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | One Touch Integrated Start (OTIS) (диод) |
| 54 | — | Реле зарядки аккумулятора прицепа |
| 55B | — | Реле переднего стеклоочистителя |
| 55A | — | Реле PCM |
| 56B | — | Реле стартера |
| 56A | — | Реле вентилятора |
| * Мини-предохранители ** Патронные предохранители |
2010
Салон
Назначение предохранителей в салоне (2010)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, Сиденья с памятью, Мотор поясничной поддержки |
| 2 | 5A | Питание микроконтроллера |
| 3 | 20A | Радио, Усилитель навигации, Модуль GPS |
| 4 | 10A | Разъем бортовой диагностики (OBD II) |
| 5 | 5A | Люк в крыше, Освещение переключателя блокировки дверей, Автоматически затемняющееся зеркало заднего вида |
| 6 | 20A | Мотор открытия задней двери багажника, Разблокировка/блокировка дверей |
| 7 | 15A | Стоп-сигналы/поворотники прицепа |
| 8 | 15A | Питание замка зажигания, Пассивная система защиты от кражи (PATS), Приборная панель |
| 9 | 2A | Модуль управления коробкой передач 6R/Модуль управления силовой установкой (зажигание RUN/START), Реле топливного насоса |
| 10 | 5A | Реле переднего стеклоочистителя RUN/ACC в блоке распределения питания (PDB) |
| 11 | 5A | Запуск радио |
| 12 | 5A | Мотор заднего стеклоочистителя RUN/ACC, Реле зарядки аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Подогрев зеркал, Индикатор заднего defrost ручного климата |
| 14 | 20A | Сигнал |
| 15 | 10A | Задние фонари |
| 16 | 10A | Задние фонари прицепа |
| 17 | 10A | Модуль управления средствами пассивной безопасности, Занятость пассажира |
| 18 | 10A | Система помощи при парковке задним ходом, Переключатель Roll Stability Control™ (RSC®), RSC®, Модуль 4×4, Переключатель 4×4, Переключатели подогрева сидений, Вспомогательный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Система климат-контроля, Переключатель тормоза |
| 21 | — | Не используется |
| 22 | 15A | Переключатель тормоза, Двухцветные стоп-сигналы, Центральный стоп-сигнал, Все поворотники |
| 23 | 15A | Салонные лампы, Порожневые лампы, Система энергосбережения аккумулятора, Освещение приборов, Homelink |
| 24 | 10A | Приборная панель, Индикатор защиты от кражи |
| 25 | 15A | Парковочные фонари прицепа |
| 26 | 15A | Номерной знак/задние парковочные фонари, Передние парковочные фонари, Ручной климат-контроль |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Элементы управления климатом |
| CB1 | 25A | Окна |
| Следующие реле расположены по бокам от блока предохранителей салона. Обратитесь к авторизованному дилеру для обслуживания этих реле | ||
| Реле 1 | Реле задержки аксессуаров |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2010)
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 50A** | Питание аккумулятора 2 (блок предохранителей салона) |
| 2 | 50A** | Питание аккумулятора 3 (блок предохранителей салона) |
| 3 | 50A** | Питание аккумулятора 1 (блок предохранителей салона) |
| 4 | 30A** | Топливный насос, Форсунки |
| 5 | 30A** | Третий ряд сидений (левый) |
| 6 | 40 A** | Насос системы антиблокировки тормозов (ABS) |
| 7 | 40 A** | Модуль управления силовой установкой (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30A** | Электрорегулировка сидений (правое) |
| Источник |
