Компактный кроссовер SUV Honda Element производился с 2003 по 2010 год. В этой статье вы найдёте схемы блоков предохранителей для Honda Element 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda Element 2003-2011
Салон автомобиля

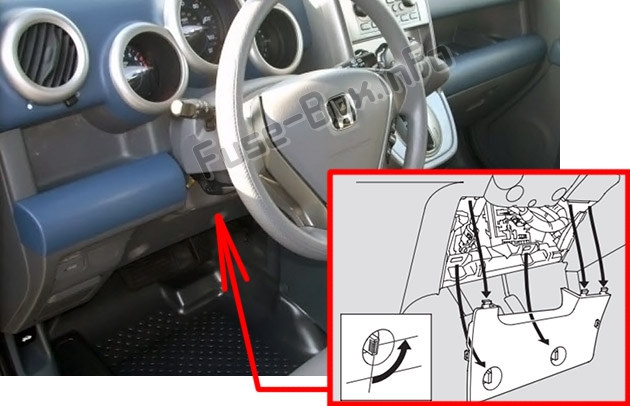

Блок предохранителей в салоне находится под рулевой колонкой.
Чтобы снять крышку, поверните ручки против часовой стрелки и вытащите крышку из петель.
Моторный отсек
Блок предохранителей под капотом расположен в моторном отсеке на стороне водителя.
2003, 2004, 2005
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2003, 2004, 2005)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 15 А | Катушка зажигания |
| 2 | 15 А | Задняя розетка вспомогательного питания (Для некоторых типов) |
| 3 | 10 А | Дневные ходовые огни (На канадских моделях) |
| 4 | 10 А | ACG |
| 5 | — | Не используется |
| 6 | 7.5 А | Реле стеклоподъёмников |
| 7 | 20 А | AMP |
| 8 | 7.5 А | Аксессуары, Радио |
| 9 | 10 А | Задний стеклоочиститель |
| 10 | 7.5 А | Приборная панель |
| 11 | 7.5 А | ABS |
| 12 | 7.5 А | Дневные ходовые огни (На канадских моделях) |
| 13 | 10 А | SRS |
| 14 | 10 А | Электрорегулировка зеркал |
| 15 | 20 А | LAP Нагреватель |
| 16 | — | Не используется |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Передняя розетка вспомогательного питания |
| 19 | 7.5 А | Поворотные огни |
| 20 | 20 А | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 А | Стеклоподъёмник пассажира |
| 23 | 20 А | Стеклоподъёмник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004, 2005)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 30 А | Вентилятор конденсера |
| 2 | 15 А | Малые огни |
| 3 | 7.5 А | Внутреннее освещение |
| 4 | 20 А | Вентилятор охлаждения |
| 5 | 15 А | Аварийная сигнализация |
| 6 | 15 А | IGP |
| 7 | 15 А | Гудок, Стоп-сигналы |
| 8 | — | Не используется |
| 9 | 10 А | Резервная |
| 10 | 30 А | Мотор ABS |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Вентилятор печки |
| 13 | 40 А | Стеклоподъёмники |
| 14 | 40 А | Опция |
| 15 | 15 А | Левый блок-фара |
| 16 | 15 А | Центральный замок |
| 17 | 15 А | Правый блок-фара |
| 18 | 30 А | ABS F/S |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
2006
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 15 А | Катушка зажигания |
| 2 | 15 А | + B ACC |
| 3 | 10 А | + B Дневные ходовые огни (Канадские модели) |
| 4 | 10 А | IG1 ACG |
| 5 | — | Не используется |
| 6 | 7.5 А | Реле стеклоподъёмников |
| 7 | 20 А | AMP |
| 8 | 7.5 А | Аксессуары, Радио |
| 9 | 10 А | Задний стеклоочиститель |
| 10 | 7.5 А | Приборная панель |
| 11 | 7.5 А | ABS |
| 12 | 7.5 А | IG2 Дневные ходовые огни (Канадские модели) |
| 13 | 10 А | SRS |
| 14 | 10 А | Электрорегулировка зеркал |
| 15 | 20 А | LAP Нагреватель |
| 16 | — | Не используется |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Передняя розетка вспомогательного питания |
| 19 | 7.5 А | Поворотные огни |
| 20 | 20 А | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 А | Стеклоподъёмник пассажира |
| 23 | 20 А | Стеклоподъёмник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2006)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 30 А | Вентилятор конденсера |
| 2 | 15 А | Малые огни |
| 3 | 7.5 А | Внутреннее освещение |
| 4 | 20 А | Вентилятор охлаждения |
| 5 | 15 А | Аварийная сигнализация |
| 6 | 15 А | IGP |
| 7 | 15 А | Гудок, Стоп-сигналы |
| 8 | — | Не используется |
| 9 | 10 А | Резервная |
| 10 | 30 А | Мотор ABS |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Вентилятор печки |
| 13 | 40 А | Основной стеклоподъёмник |
| 14 | 40 А | Опция |
| 15 | 15 А | Левый блок-фара |
| 16 | 15 А | Центральный замок |
| 17 | 15 А | Правый блок-фара |
| 18 | 30 А | ABS MTR FSR |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | IG1 Основной |
| 21-25 | 7.5А-30А | Запасные предохранители |
2007, 2008
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2007, 2008)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10 А | + B ACC |
| 3 | 10 А | + B Дневные ходовые огни (Канадские модели)/ TPMS |
| 4 | 10 А | IG1 ACG |
| 5 | — | Не используется |
| 6 | 7.5 А | Реле стеклоподъёмников |
| 7 | 20 А | AMP |
| 8 | 7.5 А | Аксессуары, Радио |
| 9 | 10 А | Задний стеклоочиститель |
| 10 | 7.5 А | Приборная панель |
| 11 | — | Не используется |
| 12 | 7.5 А | IG2 Дневные ходовые огни (Канадские модели) |
| 13 | 10 А | SRS |
| 14 | 10 А | Электрорегулировка зеркал |
| 15 | 20 А | LAP Нагреватель |
| 16 | 15 А | + B Реле зажигания |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Передняя розетка вспомогательного питания |
| 19 | 7.5 А | Поворотные огни |
| 20 | 20 А | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 А | Стеклоподъёмник пассажира |
| 23 | 20 А | Стеклоподъёмник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2007, 2008)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 30 А | Вентилятор конденсера |
| 2 | 15 А | Малые огни |
| 3 | 7.5 А | Внутреннее освещение |
| 4 | 20 А | Вентилятор охлаждения |
| 5 | 15 А | Аварийная сигнализация |
| 6 | 15 А | IGP |
| 7 | 15 А | Гудок, Стоп-сигналы |
| 8 | 15 А | DBW |
| 9 | 10 А | Резервная |
| 10 | 30 А | Мотор VSA |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Вентилятор печки |
| 13 | 40 А | Основной стеклоподъёмник |
| 14 | 40 А | Опция |
| 15 | 15 А | Левый блок-фара |
| 16 | 15 А | Центральный замок |
| 17 | 15 А | Правый блок-фара |
| 18 | 30 А | VSA MTR FSR |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | IG1 Основной |
| 21-25 | 7.5А-30А | Запасные предохранители |
2009, 2010
Салон автомобиля
Назначение предохранителей в салоне автомобиля (2009, 2010)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10 А | Задняя розетка вспомогательного питания |
| 3 | 10 А | Дневные ходовые огни/ TPMS |
| 4 | 10 А | ACG |
| 5 | — | Не используется |
| 6 | 7.5 А | Реле стеклоподъёмников |
| 7 | 20 А | AMP (Если установлено) |
| 8 | 7.5 А | Аксессуары, Радио |
| 9 | 10 А | Задний стеклоочиститель |
| 10 | 7.5 А | Приборная панель |
| 11 | — | Не используется |
| 12 | 7.5 А | Дневные ходовые огни |
| 13 | 10 А | SRS |
| 14 | 10 А | Электрорегулировка зеркал |
| 15 | 20 А | LAF Нагреватель |
| 16 | 15 А | Реле зажигания |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Передняя розетка вспомогательного питания |
| 19 | 7.5 А | Поворотные огни |
| 20 | 20 А | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 А | Стеклоподъёмник пассажира |
| 23 | 20 А | Стеклоподъёмник водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2009, 2010)
| № | А | Защищаемые цепи |
|---|---|---|
| 1 | 30 А | Вентилятор конденсера |
| 2 | 15 А | Малые огни |
| 3 | 7.5 А | Внутреннее освещение |
| 4 | 20 А | Вентилятор охлаждения |
| 5 | 15 А | Аварийная сигнализация |
| 6 | 15 А | FI ECU |
| 7 | 15 А | Гудок, Стоп-сигналы |
| 8 | 15 А | DBW |
| 9 | 10 А | Резервная |
| 10 | 30 А | Мотор VSA |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Вентилятор печки |
| 13 | 40 А | Основной стеклоподъёмник |
| 14 | 40 А | Опция |
| 15 | 15 А | Левый блок-фара |
| 16 | 15 А | Центральный замок |
| 17 | 15 А | Правый блок-фара |
| 18 | 30 А | VSA F/S |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | IG1 Основной |
| 21-25 | 7.5 А-30 А | Запасные предохранители |
