В этой статье мы рассмотрим второе поколение Honda HR-V, выпускавшееся с 2016 по 2022 год. Здесь вы найдете схемы блоков предохранителей Honda HR-V 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Honda HR-V 2016-2019…

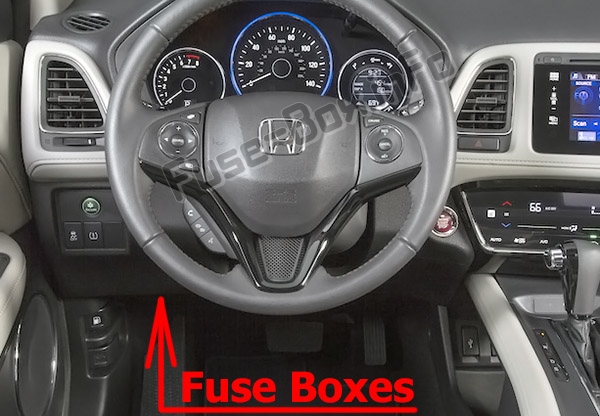

Салон автомобиля
Блок предохранителей A:
Расположен за панелью приборов.
Расположение предохранителей показано на этикетке под рулевой колонкой.
Блок предохранителей B:
Расположен рядом с блоком предохранителей A.
Снимите крышку, вставив плоскую отвертку в боковой паз, как показано.
Моторный отсек
Блок предохранителей A:
Расположен рядом с резервуаром тормозной жидкости.
Нажмите на защелки, чтобы открыть блок. Расположение предохранителей показано на крышке блока.
Блок предохранителей B:
Расположен на аккумуляторе.
Поднимите крышку на плюсовом клемме, затем снимите ее, потянув за язычок, как показано.
2016, 2017, 2018
Салон автомобиля (Блок предохранителей A)
Назначение предохранителей в салоне автомобиля (Блок предохранителей A) (2016, 2017, 2018)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Замок двери | 20 A |
| 2 | — | — |
| 3 | Smart (опционально) | (10 A) |
| 4 | Открытие двери водителя | 10 A |
| 5 | Открытие двери пассажира | 10 A |
| 6 | Открытие двери водителя | 10 A |
| 7 | Замок двери водителя | 10 A |
| 8 | Электростеклоподъемник водителя | 20 A |
| 9 | Электростеклоподъемник пассажира | 20 A |
| 10 | Электростеклоподъемник задний левый | 20 A |
| 11 | Электростеклоподъемник задний правый | 20 A |
| 12 | Замок двери водителя | 10 A |
| 13 | Замок двери пассажира | 10 A |
| 14 | — | — |
| 15 | Правая фара дальний свет | 10 A |
| 16 | STS (опционально) | (7.5 A) |
| 17 | Солнцезащитный козырек (опционально) | (20 A) |
| 18 | Солнцезащитный люк (опционально) | (20 A) |
| 19 | Подогрев передних сидений (опционально) | (20 A) |
| 20 | — | — |
| 21 | MP Camera (опционально) | (10 A) |
| 22 | Омыватель | 15 A |
| 23 | Задний стеклоочиститель (опционально) | (10 A) |
| 24 | Кондиционер | 7.5 A |
| 25 | Дневные ходовые огни | 7.5 A |
| 26 | Starter Cut (опционально) | (7.5 A) |
| 27 | ABS/VSA | 7.5 A |
| 28 | SRS | 10 A |
| 29 | Левая фара дальний свет | 10 A |
| 30 | ACG | 10 A |
| 31 | Реле зажигания | 10 A |
| 32 | Топливный насос | 15 A |
| 33 | SRS | (7.5 A) |
| 34 | Приборная панель | 7.5 A |
| 35 | Mission SOL | 7.5 A |
| 36 | Передний ACC-разъем | 20 A |
| 37 | ACC | (7.5 A) |
| 38 | ACC (опционально) | (7.5 A) |
| 39 | Опция | 10 A |
| 40 | Задний стеклоочиститель | 10 A |
| 41 | — | — |
Салон автомобиля (Блок предохранителей B) (2016)
Назначение предохранителей в салоне автомобиля (Блок предохранителей B) (2016)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (Модели с системой умного доступа), 50 A (Модели без системы умного доступа)) |
30 A / 50 A |
| 1 | Fuse Box Main 2 | 50 A |
| 1 | Мотор ABS/VSA | 40 A |
| 1 | Fuse Box Main 1 | 30 A |
| 1 | Fuse Box Main 3 | 40 A |
| 2 | Задний дефростер | 30 A |
| 2 | EPB L | 30 A |
| 2 | IG Main 2 (Модели с системой умного доступа)/ Не используется (Модели без системы умного доступа) |
30 A |
| 2 | HTR | 40 A |
| 2 | EPB R | 30 A |
| 2 | E-DPS | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Деайсер (опционально) | (10 A) |
| 7 | RR ACC SOCKET (опционально) | (20 A) |
| 8 | — | — |
| 9 | Внутреннее освещение | 7.5 A |
| 10 | ACC-разъем (консоль) | (20 A) |
| 11 | — | — |
| 12 | Не используется (Модели с системой умного доступа) ACC Key Lock (Модели без системы умного доступа) |
— 7.5 A |
| 13 | Подогрев бокового зеркала (опционально) | (10 A) |
| 14 | Переключатель вентилятора кондиционера (опционально) | (7.5 A) |
| 15 | Не используется (Модели с системой умного доступа) Стеклоочиститель (Модели без системы умного доступа) |
— 30 A |
Салон автомобиля (Блок предохранителей B) (2017, 2018)
Назначение предохранителей в салоне автомобиля (Блок предохранителей B) (2017, 2018)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 А (Модели с системой умного доступа), 50 А (Модели без системы умного доступа)) |
30 A / 50 A |
| 1 | Fuse Box Main 2 | 50 A |
| 1 | Мотор ABS/VSA | 40 A |
| 1 | Fuse Box Main 1 | 30 A |
| 1 | Fuse Box Main 3 (опционально) | 40 A |
| 2 | Задний дефростер | 30 A |
| 2 | EPB L | 30 A |
| 2 | IG Main 2 (Модели с системой умного доступа)/ Не используется (Модели без системы умного доступа) |
30 A |
| 2 | HTR | 40 A |
| 2 | EPB R | 30 A |
| 2 | AWD (опционально) | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Деайсер (опционально) | (10 A) |
| 7 | RR ACC SOCKET (опционально) | (20 A) |
| 8 | — | — |
| 9 | Внутреннее освещение | 7.5 A |
| 10 | ACC-разъем (консоль) | (20 A) |
| 11 | — | — |
| 12 | Не используется (Модели с системой умного доступа) ACC Key Lock (Модели без системы умного доступа) |
— (7.5 A) |
| 13 | Подогрев бокового зеркала (опционально) | (10 A) |
| 14 | Переключатель вентилятора кондиционера (опционально) | (7.5 A) |
| 15 | Не используется (Модели с системой умного доступа) Стеклоочиститель (Модели без системы умного доступа) |
— 30 A |
Моторный отсек (Блок предохранителей A)
Назначение предохранителей в моторном отсеке (Блок предохранителей A) (2016, 2017, 2018)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Основной ближний свет фар | 20 A |
| 2 | CDC (опционально) | (30 A) |
| 3 | Аварийная сигнализация | 10 A |
| 4 | DBW | 15 A |
| 5 | Стеклоочиститель (опционально) | (30 A) |
| 6 | Стоп-сигналы | 10 A |
| 7 | IGP | 15 A |
| 8 | Катушка зажигания | 15 A |
| 9 | EOP (опционально) | (10 A) |
| 10 | INJ (опционально) | (20 A) |
| 11 | VST2 (опционально) | (30 A) |
| 12 | Основной вентилятор | 30 A |
| 13 | Переключатель стартера (опционально) | (30 A) |
| 14 | Сцепление компрессора | 7.5 A |
| 15 | Датчик аккумулятора | (7.5 A) |
| 16 | Габаритные огни | 10 A |
| 17 | AFP Main (опционально) | (10 A) |
| 18 | Сигнал | 10 A |
| 19 | Противотуманные фары (опционально) | (10 A) |
| 20 | SBW (опционально) | (10 A) |
| 21 | Основной резервный | 10 A |
| 22 | Аудиосистема | (10 A) |
| 23 | Вспомогательный вентилятор | (30 A) |
| 24 | VST1 (опционально) | (30 A) |
| 25 | STRLD (опционально) | (7.5 A) |
| 26 | IGP CAM (опционально) | (7.5 A) |
| 27 | — | — |
| 28 | — | — |
| 29 | Резервный (опционально) | (30 A) |
| 30 | IGP LAF | (7.5 A) |
| 31 | IGPS | (7.5 A) |
| 32 | Правая фара ближний свет | 10 A |
| 33 | Левая фара ближний свет | 10 A |
Моторный отсек (Блок предохранителей B)
Назначение предохранителей в моторном отсеке (Блок предохранителей B) (2016-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| a | Основной аккумулятора | 100 A |
| b | RB Main 1 | 70 A |
| c | RB Main 2 | 80 A |
| d | CAP Main | 70 A |
2019
Салон автомобиля (Блок предохранителей A)
Назначение предохранителей в салоне автомобиля (Блок предохранителей A) (2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Замок двери | 20 A |
| 2 | — | — |
| 3 | Smart (опционально) | (10 A) |
| 4 | Открытие двери водителя | 10 A |
| 5 | Открытие двери пассажира | 10 A |
| 6 | Открытие двери водителя | 10 A |
| 7 | Замок двери водителя | 10 A |
| 8 | Электростеклоподъемник водителя | 20 A |
| 9 | Электростеклоподъемник пассажира | 20 A |
| 10 | Электростеклоподъемник задний левый | 20 A |
| 11 | Электростеклоподъемник задний правый | 20 A |
| 12 | Замок двери водителя | 10 A |
| 13 | Замок двери пассажира | 10 A |
| 14 | — | — |
| 15 | Правая фара дальний свет | 10 A |
| 16 | STS (опционально) | (7.5 A) |
| 17 | — | (20 A) |
| 18 | Солнцезащитный люк (опционально) | (20 A) |
| 19 | Подогрев передних сидений (опционально) | (20 A) |
| 20 | — | — |
| 21 | Адаптивный круиз-контроль (опционально) | (7.5 A) |
| 22 | Омыватель | 15 A |
| 23 | Задний стеклоочиститель (опционально) | (10 A) |
| 24 | Кондиционер | 7.5 A |
| 25 | Дневные ходовые огни | 7.5 A |
| 26 | Starter Cut (опционально) | (7.5 A) |
| 27 | ABS/VSA | 7.5 A |
| 28 | SRS | 10 A |
| 29 | Левая фара дальний свет | 10 A |
| 30 | ACG | 10 A |
| 31 | Реле зажигания | 10 A |
| 32 | Топливный насос | 15 A |
| 33 | SRS | (7.5 A) |
| 34 | Приборная панель | 7.5 A |
| 35 | Mission SOL | 7.5 A |
| 36 | Передний дополнительный разъем питания | 20 A |
| 37 | ACC | (7.5 A) |
| 38 | — | (7.5 A) |
| 39 | Опция | 10 A |
| 40 | Задний стеклоочиститель | 10 A |
| 41 | — | — |
Салон автомобиля (Блок предохранителей B)
Назначение предохранителей в салоне автомобиля (Блок предохранителей B) (2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | EPS | 70 A |
| 1 | IG Main (30 A (Модели с системой умного доступа), 50 A (Модели без системы умного доступа)) |
30 A / 50 A |
| 1 | Fuse Box Main 2 | 50 A |
| 1 | Мотор ABS/VSA | 40 A |
| 1 | Fuse Box Main 1 | 30 A |
| 1 | Fuse Box Main 3 (опционально) | 40 A |
| 2 | Задний дефростер | 30 A |
| 2 | Левый электрический стояночный тормоз | 30 A |
| 2 | IG Main 2 (Модели с системой умного доступа) Не используется (Модели без системы умного доступа) |
30 A |
| 2 | Мотор вентилятора отопителя | 40 A |
| 2 | Правый электрический стояночный тормоз | 30 A |
| 2 | ABS/VSA FSR | 30 A |
| 3 | — | — |
| 4 | — | — |
| 5 | AWD (опционально) | (20 A) |
| 6 | Подогрев лобового стекла (опционально) | (10 A) |
| 7 | Задний дополнительный разъем питания (опционально) | (20 A) |
| 8 | — | — |
| 9 | Внутреннее освещение | 7.5 A |
| 10 | Дополнительный разъем питания (консоль) | (20 A) |
| 11 | — | — |
| 12 | Не используется (Модели с системой умного доступа) ACC Key Lock (Модели без системы умного доступа) |
— (7.5 A) |
| 13 | Подогрев бокового зеркала (опционально) | (10 A) |
| 14 | Переключатель вентилятора кондиционера (опционально) | (7.5 A) |
| 15 | Не используется (Модели с системой умного доступа) Стеклоочиститель (Модели без системы умного доступа) |
— 30 A |
Моторный отсек (Блок предохранителей A)
Назначение предохранителей в моторном отсеке (Блок предохранителей A) (2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| 1 | Основной ближний свет фар | 20 A |
| 2 | Регулировка сиденья водителя по длине (опционально) | (20 A) |
| 3 | Аварийная сигнализация | 10 A |
| 4 | Drive By Wire | 15 A |
| 5 | Стеклоочиститель (опционально) | (30 A) |
| 6 | Стоп-сигналы | 10 A |
| 7 | IGP | 15 A |
| 8 | Катушка зажигания | 15 A |
| 9 | Дневные ходовые огни (опционально) | (10 A) |
| 10 | — | (20 A) |
| 11 | — | (30 A) |
| 12 | Основной вентилятор | 30 A |
| 13 | Переключатель стартера (опционально) | (30 A) |
| 14 | Сцепление компрессора | 7.5 A |
| 15 | Датчик аккумулятора | (7.5 A) |
| 16 | Габаритные огни | 10 A |
| 17 | Регулировка спинки сиденья водителя (опционально) | (20 A) |
| 18 | Сигнал | 10 A |
| 19 | Противотуманные фары (опционально) | (10 A) |
| 20 | Разморозка лобового стекла | (10 A) |
| 21 | Резервный | 10 A |
| 22 | Аудиосистема | (10 A) |
| 23 | Вспомогательный вентилятор | (30 A) |
| 24 | — | (30 A) |
| 25 | STRLD (опционально) | (7.5 A) |
| 26 | IGP CAM (опционально) | (7.5 A) |
| 27 | — | — |
| 28 | — | — |
| 29 | — | (30 A) |
| 30 | IGP LAF | (7.5 A) |
| 31 | IGPS | (7.5 A) |
| 32 | Правая фара ближний свет | 10 A |
| 33 | Левая фара ближний свет | 10 A |
Моторный отсек (Блок предохранителей B)
Назначение предохранителей в моторном отсеке (Блок предохранителей B) (2016-2019)
| № | Защищаемая цепь | Ампер |
|---|---|---|
| a | Основной аккумулятора | 100 A |
| b | RB Main 1 | 70 A |
| c | RB Main 2 | 80 A |
| d | CAP Main | 70 A |
