В этой статье мы рассмотрим Honda HR-V третьего поколения (североамериканская версия) / Honda ZR-V, доступные с 2022 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Honda HR-V (US) / ZR-V 2023 и 2024, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Honda HR-V (US) / ZR-V 2023-2024

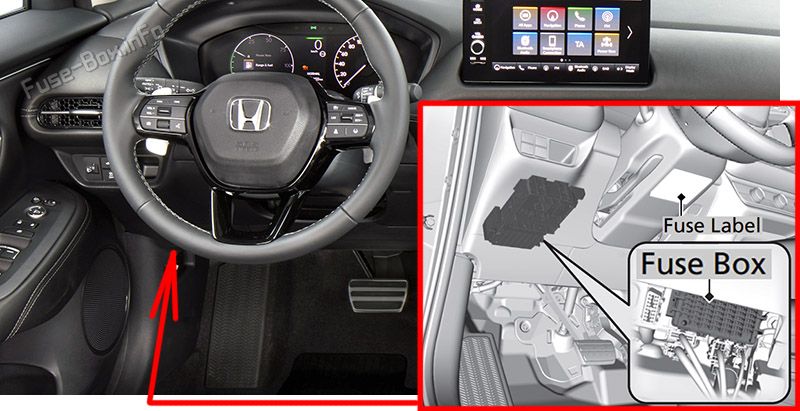

Расположение блока предохранителей
Предохранители расположены под приборной панелью. Расположение предохранителей показано на этикетке под рулевой колонкой.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Ампер | Защищаемая цепь |
|---|---|---|
| 1 | 20A | P/W DR |
| 2 | 20A | P/W AS |
| 3 | 20A | P/W RR R |
| 4 | 20A | P/W RR L |
| 5 | 10A | OPTION |
| 6 | 10A | SRS |
| 7 | 10A | T/G MTR |
| 8 | 10A | ZR-V: IDAS / HUD |
| 9 | 20A | ZR-V: FR ACC SOCKET |
| 10 | 20A | DOOR LOCK |
| 11 | 10A | METER |
| 12 | 10A | ST CUT RLY |
| 13 | 10A | OPTION2 |
| 14 | 10A | OPTION6 (VB SOL) |
| 15 | 10A | DR DOOR UNLOCK |
| 16 | 20A | SUNROOF |
| 17 | 10A | ZR-V: SBW |
| 18 | — | — |
| 19 | — | — |
| 20 | 10A | ZR-V: RR FOG |
| 21 | 20A | CARGO ACC SOCKET |
| 22 | 10A | SMART |
| 23 | 10A | DR DOOR LOCK |
| 24 | — | — |
| 25 | 10A | IMG |
| 26 | 10A | SRS |
| 27 | 10A | ACG |
| 28 | 10A | ABS/VSA |
| 29 | 20A | FUEL PUMP |
| 30 | 10A | L SIDE DOOR UNLOCK |
| 31 | 10A | R SIDE DOOR UNLOCK |
| 32 | — | — |
| 33 | 10A | USB CHG |
| 34 | — | — |
| 35 | — | — |
| 36 | 20A | ZR-V: PTG CLOSER |
| 37 | 20A | HR-V (US): E-PTL |
| 38 | 20A | ZR-V: IGA2 |
| 39 | 10A | R SIDE DOOR LOCK |
| 40 | 20A | P SEAT REC / RR HI |
| 41 | 20A | P SEAT SLIDE / FR HI |
| 42 | 10A | ZR-V: IG1 MON |
| 43 | 10A | A/C |
| 44 | 10A | DRL |
| 45 | 10A | ACC |
| 46 | 10A | ACC KEY LOCK |
| 47 | 10A | L SIDE DOOR LOCK |
| 48 | 20A | HR-V (US): H/SEAT ZR-V: FR H/SEAT |
| 49 | 20A | ZR-V: AS P SEAT REC |
| 50 | — | — |
| 51 | 20A | ZR-V: RR H/SEAT |
| 52 | 20A | HR-V (US): E-DPS |
| 53 | 20A | ZR-V: AS P SEAT SLIDE |
| 54 | 10A | OPTION 1 / FUEL LID |
| 55 | — | — |
| 56 | — | — |
Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором. Нажмите на защелки, чтобы открыть коробку. Расположение предохранителей показано на крышке блока предохранителей.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Ампер | Защищаемая цепь |
|---|---|---|
| 1 | 125A | BATTERY |
| 2-1 | 40A | ZR-V: A/C PTC1 |
| 2-2 | 40A | — |
| 2-3 | 60A | F/BOX OPTION |
| 2-4 | 40A | — |
| 2-5 | 40A | F/BOX OPTION2 |
| 2-6 | 30A | — |
| 2-7 | 60A | F/BOX MAIN |
| 3-1 | 30A | — |
| 3-2 | 30A | — |
| 3-3 | 70A | — |
| 3-4 | 30A | RR DEFROSTER |
| 3-5 | 40A | ZR-V: PTG MTR |
| 3-6 | 30A | ZR-V: A/C PTC3 |
| 3-7 | 40A | HTR MTR |
| 4-1 | 30A | ZR-V: ESB |
| 4-2 | 40A | ABS/VSA MTR |
| 4-3 | 30A | ZR-V: RFC |
| 4-4 | 30A | ZR-V: P-ACT MTR |
| 4-5 | 30A | IG MAIN |
| 4-6 | 30A | ZR-V: OPTION6 |
| 4-7 | 30A | HR-V (US): IG MAIN2 |
| 5-1 | 30A | HR-V (US): ST MAGNETIC SW |
| 5-2 | 30A | WIPER |
| 5-3 | 70A | EPS |
| 5-4 | 30A | ZR-V: IG MAIN2 |
| 5-5 | 40A | ABS/VSA FSR |
| 5-6 | 30A/40A | HR-V (US): MAIN FAN ZR-V: F/BOX MAIN2 |
| 5-7 | 40A | F/BOX MAIN2 |
| 6 | 30A | HR-V (US): SUB FAN |
| 7 | 40A | HR-V (US): BOOSTER MTR |
| 8 | 20A/30A | ZR-V: AUDIO AMP |
| 9 | 20A | ZR-V: SUNSHADE |
| 10 | 7.5A | AUDIO SUB |
| 11 | 15A | HR-V (US): FR DEICER |
| 12 | 20A | ZR-V: SUPER LOCK |
| 13 | 10A | H/STRG |
| 14 | 10A | ZR-V: BATT IR |
| 15 | 15A | ZR-V: H/L ADJ |
| 16 | 10A | MG CLUTCH |
| 17 | 15A | WASHER |
| 18 | 10A | HORN |
| 19 | 15A | BACK UP |
| 20 | 15A | AUDIO |
| 21 | 20A | R/M1 |
| 22 | 15A | DBW |
| 23 | 20A | R/M2 |
| 24 | 10A | BACKUP FI-ECU |
| 25 | 15A | IGP |
| 26 | 10A/15A | HR-V (US): TCU ZR-V: DCU |
| 27 | 20A | LCM L |
| 28 | 20A | ZR-V: INJ |
| 29 | 10A | STOP |
| 30 | 20A | LCM R |
| 31 | 15A | IG COIL |
| 32 | 20A | ZR-V: EVTC |
| 33 | 15A | HAZARD |
| 34 | 10A | ZR-V: IGA |
| 35 | — | — |
| 36 | — | — |
| 37 | 30A | — |
| 38 | 10A | ZR-V: PCU EWP |
| 39 | 10A | ZR-V: P-ACT DRV |
| 40 | 7.5A/10A | ZR-V: IGB |
| 41 | 10A | IGPS (LAF) |
| 42 | 10A | IG1 MON2 |
| 43 | — | — |
| 44 | — | — |
