В этой статье мы рассмотрим Hyundai Accent четвертого поколения (RB), выпускавшийся с 2013 по 2017 год. Здесь вы найдете схемы блоков предохранителей Hyundai Accent 2013, 2014, 2015, 2016 и 2017, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Hyundai Accent 2011-2017
На крышках блоков предохранителей/реле вы можете найти маркировку предохранителей/реле с указанием названия и номинала. Не все описания блоков предохранителей в этом руководстве могут применяться к вашему автомобилю.
Панель приборов

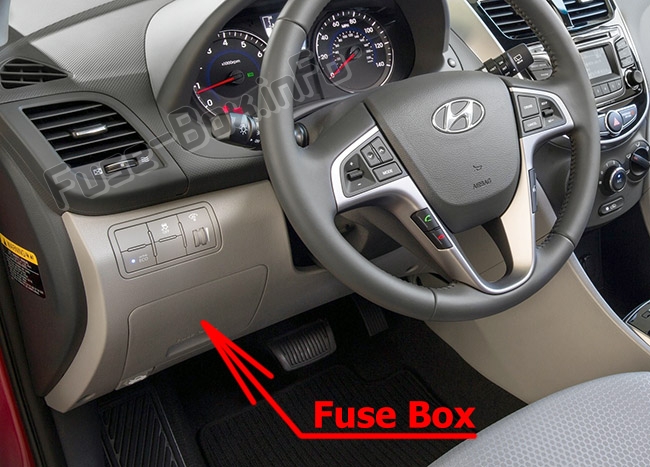

Блок предохранителей расположен на стороне водителя панели приборов за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (с левой стороны).
2013 RHD (Великобритания)
Панель приборов
Назначение предохранителей в панели приборов (2013 RHD)
Моторный отсек
Только дизель:
Назначение предохранителей в моторном отсеке (2013 RHD)
2014, 2015
Панель приборов
Назначение предохранителей в панели приборов (2014, 2015)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| POWER OUTLET | 15A | Прикуриватель и розетка прикуривателя (розетка) |
| C/LIGHTER | 15A | Прикуриватель и розетка прикуривателя (прикуриватель) |
| ACC | 10A | Аудиосистема, переключатель наружных зеркал с электроприводом |
| A/BAG IND | 10A | Кластер приборов (индикатор подушки безопасности) |
| A/BAG | 10A | Блок управления SRS, индикатор, датчик обнаружения пассажира |
| T/SIG | 10A | Переключатель аварийной сигнализации |
| MDPS | 10A | Блок управления EPS |
| WIPER RR | 15A | Многфункциональный переключатель (стеклоочиститель), мотор заднего стеклоочистителя |
| SPARE | 15A | Не используется |
| SPARE | 10A | Не используется |
| FOG LAMP FRT | 10A | Реле передних противотуманных фар |
| DRL | 10A | Реле DRL (дневные ходовые огни) |
| STOP LAMP | 15A | Переключатель стоп-сигналов, датчик аккумулятора, реле стоп-сигналов, блок предохранителей и реле моторного отсека (реле HAC), диагностический разъем |
| CLUSTER | 10A | Кластер приборов (MICOM, индикаторы), BCM |
| IG1 | 10A | Переключатель стоп-сигналов, переключатель ECO, модуль обогрева сидений водителя/пассажира, модуль контроля давления в шинах, подсветка переключателя АКПП, блок управления EPS, реостат |
| ABS | 10A | Блок управления ABS, блок управления ESC, переключатель ESC OFF, блок предохранителей и реле моторного отсека (многфункциональный диагностический разъем, реле HAC) |
| B/UP LAMP | 10A | Переключатель заднего хода |
| ECU | 10A | ECM, PCM |
| 7 SPARE | 10A | Не используется |
| 2 IG2 | 10A | Блок управления климат-контролем, BCM, блок SMK, блок управления стеклоочистителями |
| HAZARD | 15A | Реле аварийной сигнализации, переключатель аварийной сигнализации |
| : SPARE | 25A | Не используется |
| SUNROOF | 15A | Мотор люка в крыше |
| 3 SPARE | 10A | Не используется |
| TCU | 15A | Датчик скорости автомобиля, переключатель диапазона трансмиссии |
| SPARE | 15A | Не используется |
| MG2 | 10A | Реле электростеклоподъемников, блок управления климат-контролем, кластер приборов (MICOM), BCM, мотор люка в крыше, блок предохранителей и реле моторного отсека (реле вентилятора) |
| WIPER FRT | 25A | Многфункциональный переключатель (стеклоочиститель), мотор переднего стеклоочистителя |
| DR LOCK | 20A | Реле блокировки/разблокировки дверей, реле двухкратной разблокировки, привод блокировки двери водителя |
| SAFETY POWER WINDOW | 25A | Модуль безопасных электростеклоподъемников |
| S/H EATER | 15A | Модуль обогрева сидений водителя/пассажира |
| 5 SPARE | 10A | Не используется |
| ROOM LP 1 | 10A | Кластер приборов (индикаторы, подсветка), модуль контроля давления в шинах, BCM, блок управления климат-контролем, лампа багажного отделения, лампа багажника, центральная лампа салона, лампа потолочной консоли, карта освещения |
| AUDIO | 20A | Аудиосистема |
| TAIL LAMP LH | 10A | Задний комбинированный фонарь LH, фара LH, передний указатель поворота LH, номерной фонарь LH/RH (4-дверный), номерной фонарь (5-дверный) |
| TAIL LAMP RH | 10A | Фара RH, задний комбинированный фонарь RH, реостат, аудиосистема, передний указатель поворота RH, переключатель аварийной сигнализации, кластер приборов (подсветка), AUX и USB-разъем, переключатель ESC OFF, переключатель климат-контроля, переключатель ECO, многфункциональный переключатель (дистанционное управление), блок управления климат-контролем, переключатель заднего стеклоочистителя, переключатель обогрева лобового стекла, подсветка переключателя АКПП |
| START | 10A | Переключатель диапазона трансмиссии, замок зажигания |
| H/LAMP | 10A | Кластер приборов, блок предохранителей и реле моторного отсека (реле фар) |
| P/WDW LH | 25A | Основной переключатель электростеклоподъемников, задний переключатель электростеклоподъемника LH |
| P/WDW RH | 25A | Основной переключатель электростеклоподъемников, задний переключатель электростеклоподъемника RH, переключатель электростеклоподъемника пассажира |
| HTD MIRR | 10A | ECM, PCM, переключатель заднего дефростера, наружное зеркало водителя с электроприводом, наружное зеркало пассажира с электроприводом |
| A/CON | 10A | Блок управления климат-контролем (автоматический климат-контроль) |
| BLOWER | 10A | ECM, PCM, переключатель вентилятора, резистор вентилятора, блок управления климат-контролем (ручной климат-контроль) |
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок управления EPS |
| BLOWER | 40A | Реле вентилятора |
| RR HTD | 40A | Блок соединений панели приборов (реле заднего дефростера) |
| ABS 2 | 40A | Блок управления ABS, блок управления ESC |
| ABS 1 | 40A | Блок управления ABS, блок управления ESC, многфункциональный диагностический разъем |
| ALT | 125A | Альтернатор, блок предохранителей и реле моторного отсека (мультипредохранитель: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, предохранитель: A/CON) |
| B+1 | 50A | Блок соединений панели приборов (предохранитель силового разъема: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задние фонари) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG2 | 40A | Реле стартера, замок зажигания |
| IG1 | 40A | Замок зажигания |
| ECU 1 | 30A | Предохранитель: ECU 2, реле управления двигателем |
| C/FAN | 40A | Реле вентилятора охлаждения (высокая скорость), реле вентилятора охлаждения (низкая скорость) |
| B+2 | 50A | Блок соединений панели приборов (предохранитель: S/HEATER, SUNROOF, DR LOCK, HAZARD, реле: электростеклоподъемники) |
| HORN | 10A | Реле клаксона |
| F/PUMP | 15A | Реле топливного насоса |
| H/LAMP RH | 10A | Фара RH |
| H/LAMP LH | 10A | Фара LH |
| INJECTOR | 15A | ECM, PCM, клапан регулировки масла #1/#2, датчик кислорода (верхний/нижний), реле топливного насоса |
| SENSOR | 10A | ECM, PCM, соленоид клапана продувки адсорбера, соленоид клапана переменного впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора охлаждения (высокая скорость), реле вентилятора охлаждения (низкая скорость) |
| ECU 2 | 10A | ECM, PCM |
| IGN COIL | 15A | Катушка зажигания #1 — #4, конденсатор |
| B/UP LAMP | 10A | PCM, переключатель диапазона трансмиссии, кластер приборов, задний комбинированный фонарь LH/RH, подсветка переключателя АКПП |
| WIPER | 10A | ECM, PCM, многфункциональный переключатель (стеклоочиститель), мотор переднего стеклоочистителя |
2016, 2017
Панель приборов
Назначение предохранителей в панели приборов (2016, 2017)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| SPARE | 15A | Не используется |
| POWER OUTLET | 15A | Прикуриватель и розетка прикуривателя (розетка) |
| C/LIGHTER | 15A | Прикуриватель и розетка прикуривателя (прикуриватель) |
| ACC | 10A | Аудиосистема, переключатель наружных зеркал с электроприводом |
| A/BAG IND | 10A | Кластер приборов (индикатор подушки безопасности) |
| A/BAG | 10A | Блок управления SRS, индикатор, датчик обнаружения пассажира |
| T/SIG | 10A | Переключатель аварийной сигнализации |
| MDPS | 10A | Блок управления EPS |
| WIPER RR | 15A | Многфункциональный переключатель (стеклоочиститель), мотор заднего стеклоочистителя |
| 7 SPARE | 10A | Не используется |
| 6 SPARE | 15A | Не используется |
| FOG LAMP FRT | 10A | Реле передних противотуманных фар |
| DRL | 10A | Реле DRL (дневные ходовые огни) |
| STOP LAMP | 15A | Переключатель стоп-сигналов, датчик аккумулятора, реле стоп-сигналов, блок предохранителей и реле моторного отсека (реле HAC), диагностический разъем |
| CLUSTER | 10A | Кластер приборов (MICOM, индикаторы), BCM |
| IG1 | 10A | Переключатель стоп-сигналов, переключатель ECO, модуль обогрева сидений водителя/пассажира, модуль контроля давления в шинах, подсветка переключателя АКПП, блок управления EPS, реостат |
| ABS | 10A | Блок управления ABS, блок управления ESC, переключатель ESC OFF, блок предохранителей и реле моторного отсека (многфункциональный диагностический разъем, реле HAC) |
| B/UP LAMP | 10A | Переключатель заднего хода |
| ECU | 10A | ECM, PCM |
| MG2 | 10A | Реле электростеклоподъемников, блок управления климат-контролем, кластер приборов (MICOM), BCM, мотор люка в крыше, блок предохранителей и реле моторного отсека (реле вентилятора) |
| 2 IG2 | 10A | Блок управления климат-контролем, BCM, блок SMK, блок управления стеклоочистителями |
| HAZARD | 15A | Реле аварийной сигнализации, переключатель аварийной сигнализации |
| 2 SPARE | 25A | Не используется |
| SUNROOF | 15A | Мотор люка в крыше |
| 3 SPARE | 10A | Не используется |
| TCU | 15A | Датчик скорости автомобиля, переключатель диапазона трансмиссии |
| SPARE | 15A | Не используется |
| SPARE | 10A | Не используется |
| WIPER FRT | 25A | Многфункциональный переключатель (стеклоочиститель), мотор переднего стеклоочистителя |
| DR LOCK | 20A | Реле блокировки/разблокировки дверей, реле двухкратной разблокировки, привод блокировки двери водителя |
| SAFETY POWER WINDOW | 25A | Модуль безопасных электростеклоподъемников |
| S/HEATER | 15A | Модуль обогрева сидений водителя/пассажира |
| 5 SPARE | 10A | Не используется |
| ROOM LAMP | 10A | Кластер приборов (индикаторы, подсветка), модуль контроля давления в шинах, BCM, блок управления климат-контролем, лампа багажного отделения, лампа багажника, центральная лампа салона, лампа потолочной консоли, карта освещения |
| AUDIO | 20A | Аудиосистема |
| TAIL LAMP LH | 10A | Задний комбинированный фонарь LH, фара LH, передний указатель поворота LH, номерной фонарь LH/RH (4-дверный), номерной фонарь (5-дверный) |
| TAIL LAMP RH | 10A | Фара RH, задний комбинированный фонарь RH, реостат, аудиосистема, передний указатель поворота RH, переключатель аварийной сигнализации, кластер приборов (подсветка), AUX и USB-разъем, переключатель ESC OFF, переключатель климат-контроля, переключатель ECO, многфункциональный переключатель (дистанционное управление), блок управления климат-контролем, переключатель заднего дефростера, переключатель обогрева лобового стекла, подсветка переключателя АКПП |
| START | 10A | Переключатель диапазона трансмиссии, замок зажигания |
| H/LAMP | 10A | Кластер приборов, блок предохранителей и реле моторного отсека (реле фар) |
| P/WDW LH | 25A | Основной переключатель электростеклоподъемников, задний переключатель электростеклоподъемника LH |
| P/WDW RH | 25A | Основной переключатель электростеклоподъемников, задний переключатель электростеклоподъемника RH, переключатель электростеклоподъемника пассажира |
| HTD MIRR | 10A | ECM, PCM, переключатель заднего дефростера, наружное зеркало водителя с электроприводом, наружное зеркало пассажира с электроприводом |
| A/CON | 10A | Блок управления климат-контролем (автоматический климат-контроль) |
| BLOWER | 10A | ECM, PCM, переключатель вентилятора, резистор вентилятора, блок управления климат-контролем (ручной климат-контроль) |
Моторный отсек
Назначение предохранителей в моторном отсеке (2016, 2017)
| Описание | Номинал предохранителя | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Блок управления EPS |
| BLOWER | 40A | Реле вентилятора |
| RR HTD | 40A | Блок соединений панели приборов (реле заднего дефростера) |
| ABS 2 | 40A | Блок управления ABS, блок управления ESC |
| ABS 1 | 40A | Блок управления ABS, блок управления ESC, многфункциональный диагностический разъем |
| ALT | 125A | Альтернатор, блок предохранителей и реле моторного отсека (мультипредохранитель: ABS 1, ABS 2, MDPS, RR HTD, BLOWER, предохранитель: A/CON) |
| B+1 | 50A | Блок соединений панели приборов (предохранитель силового разъема: ROOM LP 1, AUDIO, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задние фонари) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG2 | 40A | Реле стартера, замок зажигания |
| IG1 | 40A | Замок зажигания |
| ECU 1 | 30A | Предохранитель: ECU 2, реле управления двигателем |
| C/FAN | 40A | Реле вентилятора охлаждения (высокая скорость), реле вентилятора охлаждения (низкая скорость) |
| B+2 | 50A | Блок соединений панели приборов (предохранитель: S/HEATER, SUNROOF, DR LOCK, HAZARD, реле: электростеклоподъемники) |
| HORN | 10A | Реле клаксона |
| F/PUMP | 15A | Реле топливного насоса |
| H/LAMP RH | 10A | Фара RH |
| H/LAMP LH | 10A | Фара LH |
| H/LAMP | 10A | Блок предохранителей и реле моторного отсека (реле фар) |
| INJECTOR | 15A | ECM, PCM, клапан регулировки масла #1/#2, датчик кислорода (верхний/нижний), реле топливного насоса |
| SENSOR | 10A | ECM, PCM, соленоид клапана продувки адсорбера, соленоид клапана переменного впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора охлаждения (высокая скорость), реле вентилятора охлаждения (низкая скорость) |
| ECU 2 | 10A | ECM, PCM |
| IGN COIL | 15A | Катушка зажигания #1 — #4, конденсатор |
| B/UP LAMP | 10A | PCM, переключатель диапазона трансмиссии, кластер приборов, задний комбинированный фонарь LH/RH, подсветка переключателя АКПП |
| WIPER | 10A | ECM, PCM, многфункциональный переключатель (стеклоочиститель), мотор переднего стеклоочистителя |
2016 RHD (Великобритания)
Панель приборов
Назначение предохранителей в панели приборов (2016 RHD)
Моторный отсек
Только дизель:
Назначение предохранителей в моторном отсеке (2016 RHD)
