В этой статье рассматривается Hyundai i20 первого поколения, выпускавшийся с 2008 по 2014 год. Здесь вы найдете схемы блоков предохранителей для Hyundai i20 2010 и 2013 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Hyundai i20 2008-2014
Используется информация из руководств владельцев за 2010 и 2013 годы. Расположение и функции предохранителей в автомобилях, выпущенных в другие годы, могут отличаться.
Панель приборов

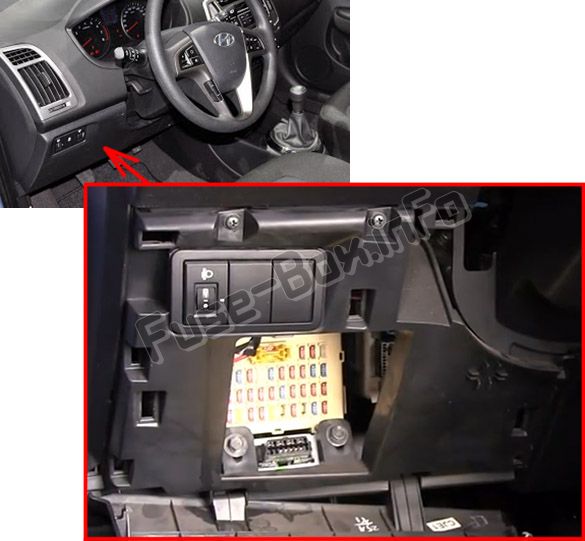

Блок предохранителей расположен в нижней части панели приборов (со стороны водителя), за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Блок предохранителей расположен в моторном отсеке (слева).
Бензиновый двигатель
Дизельный двигатель
На крышках панелей предохранителей/реле вы можете найти этикетку, описывающую название и номинал предохранителя/реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Они точны на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке на блоке.
Назначение предохранителей в панели приборов (2010)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| FRT WIPER | 25A | Мотор стеклоочистителя спереди, Многофункциональный переключатель (переключатель стеклоочистителя) |
| O/S MIR HTD | 10A | ECM (МКПП), PCM (АКПП), Модуль управления кондиционером, Боковое зеркало водителя, Боковое зеркало пассажира |
| H/LP LH | 10A | Фара левая |
| POWER CONNECTOR (ROOM) | 10A | Реле Задний обогрев, Переключатель предупреждения о двери, Панель приборов, Реле Задний обогрев, Переключатель предупреждения о двери, Панель приборов, Бортовой компьютер, Модуль мониторинга давления в шинах, BCM, Модуль управления кондиционером, Лампа багажника, Навесная консоль, Лампа салона спереди, Лампа салона по центру |
| POWER CONNECTOR (AUDIO) | 20A | Аудиосистема |
| P/WDW RH | 25A | Основной переключатель стеклоподъемников, Модуль безопасного стеклоподъемника водителя, Задний переключатель стеклоподъемника правый, Переключатель стеклоподъемника пассажира (LHD) |
| P/WDW LH | 25A | Основной переключатель стеклоподъемников, Модуль безопасного стеклоподъемника водителя, Задний переключатель стеклоподъемника правый, Переключатель стеклоподъемника пассажира (RHD) |
| S/HTD | 15A | Переключатель подогрева сиденья пассажира, Переключатель подогрева сиденья водителя |
| RR WIPER | 15A | Мотор заднего стеклоочистителя, Многофункциональный переключатель (переключатель стеклоочистителя) |
| H/LP RH | 10A | Фара правая, Панель приборов (освещение фар) |
| IGN 2 | 10A | Переключатель регулировки фар, Датчик в салоне, BCM, Модуль управления кондиционером, Модуль управления люком, Фары левая/правая, Блок предохранителей и реле в моторном отсеке (реле FFHS, реле DRL, реле вентилятора), Блок предохранителей и реле дизеля (реле PTC 2, реле PTC 3) |
| PCU | 10A | Датчик предупреждения топливного фильтра, Датчик воздушного потока, ECM (МКПП), PCM (АКПП) |
| STOP LP | 15A | Переключатель стоп-сигнала, Разъем для диагностики, Реле стеклоподъемников |
| A/BAG | 10A | Модуль переключателя напоминания о ремнях безопасности, Модуль управления SRS |
| HAZARD | 15A | Переключатель аварийной сигнализации, Реле аварийной сигнализации |
| SAFETY P/W | 15A | Модуль безопасного стеклоподъемника водителя |
| CLUSTER | 10A | Бортовой компьютер, Панель приборов (освещение), BCM |
| TCU | 10A | Переключатель превышения скорости, Генератор импульсов «A», Генератор импульсов «B», Датчик скорости автомобиля |
| IGN1 | 10A | Генератор (KAPPA), Модуль управления EPS, Модуль мониторинга давления в шинах |
| ABS | 10A | Переключатель ESP, Датчик угла поворота руля, Модуль управления ABS, Модуль управления ESP, Датчик поперечного ускорения, Блок предохранителей и реле в моторном отсеке (разъем для проверки) |
| IGN COIL | 15A | Катушка зажигания (KAPPA), Катушки зажигания #1 ~#4 (GAMMA), Конденсатор (GAMMA) |
| B/UP LP | 10A | Переключатель диапазона трансмиссии (GAMMA), Переключатель заднего хода |
| A/BAG IND | 10A | Панель приборов (освещение A/BAG) |
| T/SIG LP | 10A | Переключатель аварийной сигнализации |
| TAIL LP LH | 10A | Реле DRL, Лампа номерного знака, Задний комбинированный фонарь левый, Фара |
| TAIL LP RH | 10A | Фара правая, Задний комбинированный фонарь правый, Освещение |
| ACC | 10A | Боковые зеркала, Аудиосистема, Бортовой компьютер |
| C/LIGHT | 15A | Прикуриватель |
| RR FOG LP | 10A | Реле заднего противотуманного фонаря |
| B/A HORN | 15A | Реле звукового сигнала |
| DR LOCK | 20A | Реле разблокировки Tail Gate, Реле блокировки/разблокировки дверей, Реле Dead Lock |
| FRT FOG LP | 10A | Реле переднего противотуманного фонаря |
| FOLDING | 10A | Переключатель боковых зеркал |
| S/ROOF | 20A | Модуль управления люком |
| START | 10A | ECM (дизель), Блок предохранителей и реле в моторном отсеке (реле Start, реле B/Alarm) |
Назначение предохранителей в моторном отсеке (Бензин) (2010)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДНАРЯД: | ||
| BATT2 | 50A | I/P Junction (РЕЛЕ P/WDW, Предохранитель (SAFETY P/W 15A, HAZARD 15A)) |
| BATT1 | VV | I/P Junction (РЕЛЕ TAIL, Предохранитель (S/ROOF 20A, FOLDING 10A, DR LOCK 20A, STOP LP 15A, B/A HORN 15A, RR FOG LP 10A, FRT FOG LP 10A, Power Connector (ROOM 10A, AUDIO 20A))) |
| C/FAN | 30A | Реле C/FAN HI, Реле C/FAN LOW |
| MAIN | 125A | Генератор, Предохранитель (ABS 1 40A, ABS 2 40A, RR HTD 40A, BLOWER 40A, MDPS 80A, A/CON 1 10A) |
| ABS 2 | 40A | Разъем для проверки, Модуль управления ABS, Модуль управления ESP |
| ABS 1 | 40A | Разъем для проверки, Модуль управления ABS, Модуль управления ESP |
| RR HTD | 40A | Реле RR HTD |
| BLOWER | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления ESP |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IGN 2 | 50A | Переключатель зажигания |
| ECU A | 30A | ECM (МКПП), PCM (АКПП), Реле управления двигателем (основное реле) |
| F/PUMP | 20A | Реле F/PUMP |
| IGN 1 | 40A | Переключатель зажигания |
| HORN | 10A | Реле звукового сигнала |
| SNSR 1 | 10A | Датчик положения распредвала, Электромагнитный клапан продувки адсорбера, Датчик кислорода (верхний, нижний), Модуль управления иммобилайзером, Реле C/FAN LOW, Реле C/FAN HI |
| ECUB | 10A | ECM (МКПП), PCM (АКПП) |
| DRL | 10A | Масса (BCM) |
| ECU 1 | 20A | ECM (МКПП), PCM (АКПП) |
| INJ | 15A | Форсунки #1 ~#4, Актуатор регулировки холостого хода, Реле A/CON, Клапан управления маслом (GAMMA) |
| A/CON 2 | 10A | Модуль управления кондиционером |
| A/CON 1 | 10A | Реле A/CON |
Назначение предохранителей в моторном отсеке (Дизель) (2010)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| МУЛЬТИПРЕДНАРЯД: | ||
| BATT2 | 50A | I/P Junction (РЕЛЕ P/WDW, Предохранитель (SAFETY P/W 15A, HAZARD 15A)) |
| BATT1 | VV | I/P Junction (РЕЛЕ TAIL, Предохранитель (S/ROOF 20A, FOLDING 10A, DR LOCK 20A, STOP LP 15A, B/A HORN 15A, RR FOG LP 10A, FRT FOG LP 10A, Power Connector (ROOM 10A, AUDIO 20A))) |
| C/FAN | 30A | Реле C/FAN HI, Реле C/FAN LOW |
| MAIN | 125A | Генератор, Предохранитель (ABS 1 40A, ABS 2 40A, RR HTD 40A, BLOWER 40A, MDPS 80A, A/CON 1 10A) |
| ABS 2 | 40A | Разъем для проверки, Модуль управления ABS, Модуль управления ESP |
| ABS 1 | 40A | Разъем для проверки, Модуль управления ABS, Модуль управления ESP |
| RR HTD | 40A | Реле RR HTD |
| BLOWER | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления ESP |
| DSL | 150A | Блок предохранителей и реле дизеля (реле Glow, реле PTC 1, реле PTC 2, реле PTC 3) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IGN 2 | 50A | Переключатель зажигания |
| ECU A | 30A | ECM (МКПП), PCM (АКПП), Реле управления двигателем (основное реле) |
| F/HTR | 20A | Реле FFHS |
| IGN 1 | 40A | Переключатель зажигания |
| HORN | 10A | Реле звукового сигнала |
| SNSR 1 | 10A | Датчик положения распредвала, Электромагнитный клапан продувки адсорбера, Датчик кислорода (верхний, нижний), Модуль управления иммобилайзером, Реле C/FAN LOW, Реле C/FAN HI |
| DRL | 10A | Масса (BCM) |
| ECU 2 | 10A | Клапан регулятора давления топлива |
| ECU 1 | 20A | ECM |
| INJ | 15A | Реле A/CON, Датчик положения распредвала, Актуатор VGT, Актуатор EGR, Модуль управления иммобилайзером, Блок предохранителей и реле дизеля (реле Glow, реле PTC 1) |
| A/CON2 | 10A | Модуль управления кондиционером |
| A/CON 1 | 10A | Реле A/CON |
Назначение предохранителей в дополнительной панели моторного отсека (2010)
| Описание | Номинал, А | Защищаемый компонент |
|---|---|---|
| GLOW | 80A | Реле Glow, Реле воздушного нагревателя |
| PTC 1 | 50A | Реле PTC 1 |
| PTC 2 | 50A | Реле PTC 2 |
| PTC 3 | 50A | Реле PTC 3 |
Назначение предохранителей в панели приборов (2013)
Назначение предохранителей в моторном отсеке (2013)
