В этой статье рассматривается Hyundai i30 первого поколения (FD), выпускавшийся с 2008 по 2011 год. Здесь вы найдёте схемы блоков предохранителей для Hyundai i30 2008, 2009, 2010 и 2011, информацию о расположении блоков предохранителей внутри автомобиля, а также назначение каждого предохранителя (схема предохранителей).
Схема предохранителей Hyundai i30 2008-2011
Панель приборов

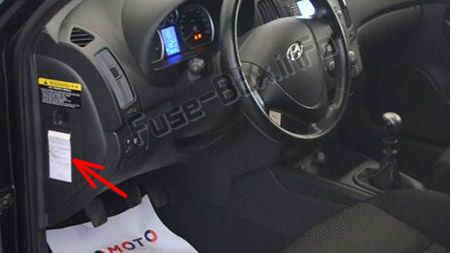

Блок предохранителей расположен на боковой стороне панели приборов, со стороны водителя, за крышкой.
Автомобили с левым рулём
Автомобили с правым рулём
Моторный отсек
Бензиновый двигатель
Дизельный двигатель
На крышках блоков предохранителей/реле вы можете найти этикетку с описанием названия и ёмкости предохранителей/реле. Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле обращайтесь к этикетке блока.
Назначение предохранителей в панели приборов (2008)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Выключатель замка зажигания, Сигнализация, Переключатель диапазона трансмиссии |
| A/CON SW | 10A | Модуль управления кондиционером |
| HTD MIRR | 10A | Мотор обогрев внешних зеркал |
| SEAT HTR | 15A | Подогрев сидений (переключатель, питание) |
| A/CON | 10A | Реле вентилятора, Модуль управления кондиционером, Модуль управления люком, Датчик дождя |
| HEAD LAMP | 10A | Реле фар |
| FR WIPER | 25A | Реле передних стеклоочистителей |
| REAR WIPER | 15A | Реле задних стеклоочистителей |
| DRL | 15A | Блок дневных ходовых огней |
| RR FOG | 10A | Реле заднего противотуманного фонаря |
| P/WDW LH | 25A | Переключатели электросклок передние и задние (ЛК) |
| CLOCK | 10A | Цифровые часы, Аудиосистема |
| C/LIGHTER | 15A | Розетка прикуривателя |
| DR LOCK | 20A | Модуль управления люком, Реле разблокировки/блокировки дверей |
| DEICER | 15A | Обогрев лобового стекла |
| STOP | 15A | Переключатель стоп-сигналов |
| ROOM LP | 15A | Лампа багажника, Потолочная лампа, Лампа подсветки карты, Цифровые часы |
| AUDIO | 15A | Аудиосистема |
| T/GATE | 15A | Реле разблокировки двери багажника |
| SAFETY P/WDW RH | 25A | Безопасные переключатели электросклок передние и задние (ПК) |
| SAFETY P/WDW LH | 25A | Безопасные переключатели электросклок передние и задние (ЛК) |
| P/WDW RH | 25A | Переключатели электросклок передние и задние (ПК) |
| P/OUTLET | 15A | Розетка |
| T/SIG | 10A | Переключатель аварийной сигнализации, Указатели поворота |
| A/BAG IND | 10A | Индикатор подушки безопасности (приборная панель), SBR (пассажирское место, заднее) |
| CLUSTER | 10A | Приборная панель, Модуль EPS, Переключатель ESP, TPMS |
| A/BAG | 15A | Модуль управления SRS |
| SPARE | 15A | (Запасной) |
| RR P/OUTLET | 15A | Реле фар |
| TAIL RH | 10A | Фары (ПК), Лампа перчаточного ящика, Комбинированные задние фонари (ПК), Номерной фонарь |
| TAIL LH | 10A | Фары (ЛК), Главный переключатель электросклок, Комбинированные задние фонари (ЛК), Номерной фонарь |
Назначение предохранителей в моторном отсеке (2008)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| Мелт-предохранитель: | ||
| ALTERNATOR | 125 A | Генератор, Блок мелт-предохранителей (D4FB/D4EA) |
| MDPS | 80A | Модуль управления EPS |
| ABS.2 | 20A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ABS.1 | 40A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| B+.1 | 50A | Блок соединений панели приборов |
| RR HTD | 40A | Блок соединений панели приборов |
| BLOWER | 40A | Реле вентилятора |
| C/FAN | 40A | Реле вентилятора конденсера №1, №2 |
| B+.2 | 50A | Блок соединений панели приборов |
| IGN.2 | 40A | Выключатель зажигания, Реле стартера |
| IGN.1 | 30A | Выключатель зажигания |
| ECU | 30A | Главное реле, Модуль управления силовой установкой (G4GC) |
| Предохранитель: | ||
| SPARE. 1 | 20A | (Запасной) |
| FR FOG | 15A | Реле передних противотуманных фар |
| A/CON | 10A | Реле кондиционера |
| HAZARD | 15A | Переключатель аварийной сигнализации, Реле аварийной сигнализации |
| F/PUMP | 15A | Реле топливного насоса |
| ECU.1 | 10A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Генератор (D4EA) |
| ECU.3 | 10A | ECM (D4FB/D4EA) |
| ECU.4 | 20A | ECM (D4FB/D4EA) |
| INJ | 15A | Реле кондиционера, Реле топливного насоса, Форсунки №1,2,3,4 (G4FC/G4GC), PCM (G4FC/G4GC), Актуатор холостого хода (G4FC/G4GC), Модуль иммобилайзера (D4FB) и т.д. |
| SNSR.2 | 10A | Генератор импульсов ‘A’, ‘B, TCM (D4FB), Переключатель стоп-сигналов (G4FC/G4GC), Датчик скорости автомобиля и т.д. |
| HORN | 15A | Реле сигнала |
| ABS | 10A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ECU.2 | 10A | Катушки зажигания №1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10A | Переключатель заднего хода, Переключатель диапазона трансмиссии, Модуль круиз-контроля |
| H/LP LO RH | 10A | Фары (ПК), Актуатор выравнивания фар (ПК) |
| H/LP LO LH | 10A | Фары (ЛК), Актуатор выравнивания фар (ЛК), Переключатель выравнивания фар |
| H/LP HI | 20A | Реле ближнего света фар |
| SNSR.1 | 10A | Модуль иммобилайзера (G4FC/G4GC), Переключатель стоп-сигналов (D4FB), Лямбда-зонд (D4FB) и т.д. |
| SPARE | 10A | (Запасной) |
| SPARE | 15A | (Запасной) |
| SPARE | 20A | (Запасной) |
Моторный отсек (дизельный блок)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| GLOW PLUG FUSIBLE LINK | 80A | Глуховые свечи, Воздушный нагреватель |
| PTC HEATER #1 FUSIBLE LINK | 50A | PTC нагреватель 1 |
| PTC HEATER #2 FUSIBLE LINK | 50A | PTC нагреватель 2 |
| PTC HEATER #3 FUSIBLE LINK | 50A | PTC нагреватель 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 30A | Нагреватель топливного фильтра |
| GLOW PLUG RELAY | — | Реле глуховых свечей |
| PTC HEATER RELAY #1 | — | Реле PTC нагревателя 1 |
| PTC HEATER RELAY #2 | — | Реле PTC нагревателя 2 |
| PTC HEATER RELAY #3 | — | Реле PTC нагревателя 3 |
| FUEL FILTER HEATER RELAY | — | Реле нагревателя топливного фильтра |
Назначение предохранителей в панели приборов (2009, 2010)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Выключатель замка зажигания, Сигнализация, Переключатель диапазона трансмиссии |
| A/CON SW | 10A | Модуль управления кондиционером |
| HTD MIRR | 10A | Мотор обогрев внешних зеркал |
| SEAT HTR | 15A | Подогрев сидений (переключатель, питание) |
| A/CON | 10A | Реле вентилятора, Модуль управления кондиционером, Модуль управления люком, Датчик дождя |
| FR FOG | 10A | Реле фар |
| FR WIPER | 25A | Реле передних стеклоочистителей |
| REAR WIPER | 15A | Реле задних стеклоочистителей |
| DRL | 15A | Блок дневных ходовых огней |
| RR FOG | 10A | Реле заднего противотуманного фонаря |
| P/WDW LH | 25A | Переключатели электросклок передние и задние (ЛК) |
| CLOCK | 10A | Цифровые часы, Аудиосистема |
| C/LIGHTER | 15A | Розетка прикуривателя |
| DR LOCK | 20A | Модуль управления люком, Реле разблокировки/блокировки дверей |
| DEICER | 15A | Обогрев лобового стекла |
| STOP | 15A | Переключатель стоп-сигналов |
| ROOM LP | 15A | Лампа багажника, Потолочная лампа, Лампа подсветки карты, Цифровые часы |
| AUDIO | 15A | Аудиосистема |
| T/GATE | 15A | Реле разблокировки двери багажника |
| SAFETY P/WDW RH | 25A | Безопасные переключатели электросклок передние и задние (ПК) |
| SAFETY P/WDW LH | 25A | Безопасные переключатели электросклок передние и задние (ЛК) |
| P/WDW RH | 25A | Переключатели электросклок передние и задние (ПК) |
| FR P/OUTLET | 15A | Розетка |
| T/SIG | 10A | Переключатель аварийной сигнализации, Указатели поворота |
| A/BAG IND | 10A | Индикатор подушки безопасности (приборная панель), SBR (пассажирское место, заднее) |
| CLUSTER | 10A | Приборная панель, TPMS |
| A/BAG | 15A | Модуль управления SRS |
| IGN 1 | 15A | Модуль EPS, Переключатель ESP |
| HEAD LAMP | 15A | Реле фар |
| TAIL RH | 10A | Фары (ПК), Лампа перчаточного ящика, Комбинированные задние фонари (ПК), Номерной фонарь |
| TAIL LH | 10A | Фары (ЛК), Главный переключатель электросклок, Комбинированные задние фонари (ЛК), Номерной фонарь |
Назначение предохранителей в моторном отсеке (2009, 2010)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| Мелт-предохранитель: | ||
| ALTERNATOR | 150A | Генератор, Блок мелт-предохранителей (D4FB/D4EA) |
| MDPS | 80A | Модуль управления EPS |
| ABS.2 | 20A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ABS.1 | 40A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| B+.1 | 50A | Блок соединений панели приборов |
| RR HTD | 40A | Блок соединений панели приборов |
| BLOWER | 40A | Реле вентилятора |
| C/FAN | 40A | Реле вентилятора конденсера №1, №2 |
| B+.2 | 50A | Блок соединений панели приборов |
| IGN.2 | 40A | Выключатель зажигания, Реле стартера |
| IGN.1 | 30A | Выключатель зажигания |
| ECU | 30A | Главное реле, Модуль управления силовой установкой (G4GC) |
| Предохранитель: | ||
| SPARE.1 | 20A | (Запасной) |
| FR FOG | 15A | Реле передних противотуманных фар |
| A/CON | 10A | Реле кондиционера |
| HAZARD | 15A | Переключатель аварийной сигнализации, Реле аварийной сигнализации |
| F/PUMP | 15A | Реле топливного насоса |
| ECU.1 | 10A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Генератор (D4EA) |
| ECU.3 | 10A | ECM (D4FB/D4EA) |
| ECU.4 | 20A | ECM (D4FB/D4EA) |
| INJ | 15A | Реле кондиционера, Реле топливного насоса, Форсунки №1,2,3,4 (G4FC/G4GC), PCM (G4FC/G4GC), Актуатор холостого хода (G4FC/G4GC), Модуль иммобилайзера (D4FB) и т.д. |
| SNSR.2 | 10A | Генератор импульсов ‘A’, ‘B, TCM (D4FB), Переключатель стоп-сигналов (G4FC/G4GC), Датчик скорости автомобиля и т.д. |
| HORN | 15A | Реле сигнала |
| ABS | 10A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ECU.2 | 10A | Катушки зажигания №1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10A | Переключатель заднего хода, Переключатель диапазона трансмиссии, Модуль круиз-контроля |
| H/LP LO RH | 10A | Фары (ПК), Актуатор выравнивания фар (ПК) |
| H/LP LO LH | 10A | Фары (ЛК), Актуатор выравнивания фар (ЛК), Переключатель выравнивания фар |
| H/LP HI | 20A | Реле дальнего света фар |
| SNSR.1 | 10A | Модуль иммобилайзера (G4FC/G4GC), Переключатель стоп-сигналов (D4FB), Лямбда-зонд (D4FB) и т.д. |
| SPARE | 10A | (Запасной) |
| SPARE | 15A | (Запасной) |
| SPARE | 20A | (Запасной) |
Моторный отсек (дизельный блок)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| GLOW PLUG FUSIBLE LINK | 80A | Глуховые свечи, Воздушный нагреватель |
| PTC HEATER #1 FUSIBLE LINK | 50A | PTC нагреватель 1 |
| PTC HEATER #2 FUSIBLE LINK | 50A | PTC нагреватель 2 |
| PTC HEATER #3 FUSIBLE LINK | 50A | PTC нагреватель 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 30A | Нагреватель топливного фильтра |
| GLOW PLUG RELAY | — | Реле глуховых свечей |
| PTC HEATER RELAY #1 | — | Реле PTC нагревателя 1 |
| PTC HEATER RELAY #2 | — | Реле PTC нагревателя 2 |
| PTC HEATER RELAY #3 | — | Реле PTC нагревателя 3 |
| FUEL FILTER HEATER RELAY | — | Реле нагревателя топливного фильтра |
Назначение предохранителей в панели приборов (2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Выключатель замка зажигания, Сигнализация, Переключатель диапазона трансмиссии |
| A/CON SW | 10A | Модуль управления кондиционером |
| HTD MIRR | 10A | Мотор обогрев внешних зеркал |
| SEAT HTR | 15A | Подогрев сидений (переключатель, питание) |
| A/CON | 10A | Реле вентилятора, Модуль управления кондиционером, Модуль управления люком, Датчик дождя |
| FR FOG | 10A | Реле передних противотуманных фар |
| FR WIPER | 25A | Реле передних стеклоочистителей |
| REAR WIPER | 15A | Реле задних стеклоочистителей |
| DRL | 15A | Блок дневных ходовых огней |
| RR FOG | 10A | Реле заднего противотуманного фонаря |
| P/WDW LH | 25A | Переключатели электросклок передние и задние (ЛК) |
| CLOCK | 10A | Цифровые часы, Аудиосистема |
| C/LIGHTER | 15A | Розетка прикуривателя |
| DR LOCK | 20A | Модуль управления люком, Реле разблокировки/блокировки дверей |
| DEICER | 15A | Обогрев лобового стекла |
| STOP | 15A | Переключатель стоп-сигналов |
| ROOM LP | 15A | Лампа багажника, Потолочная лампа, Лампа подсветки карты, Цифровые часы |
| AUDIO | 15A | Аудиосистема |
| T/GATE | 15A | Реле разблокировки двери багажника |
| SAFETY P/WDW RH | 25A | Безопасные переключатели электросклок передние и задние (ПК) |
| SAFETY P/WDW LH | 25A | Безопасные переключатели электросклок передние и задние (ЛК) |
| P/WDW RH | 25A | Переключатели электросклок передние и задние (ПК) |
| FR P/OUTLET | 15A | Розетка |
| T/SIG | 10A | Переключатель аварийной сигнализации, Указатели поворота |
| A/BAG IND | 10A | Индикатор подушки безопасности (приборная панель), SBR (пассажирское место, заднее) |
| CLUSTER | 10A | Приборная панель, TPMS |
| A/BAG | 15A | Модуль управления SRS |
| IGN 1 | 15A | Модуль EPS, Переключатель ESP |
| HEAD LAMP | 15A | Реле фар |
| TAIL RH | 10A | Фары (ПК), Лампа перчаточного ящика, Комбинированные задние фонари (ПК), Номерной фонарь |
| TAIL LH | 10A | Фары (ЛК), Главный переключатель электросклок, Комбинированные задние фонари (ЛК), Номерной фонарь |
Назначение предохранителей в моторном отсеке (2011)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| Мелт-предохранитель: | ||
| ALTERNATOR | 150A | Генератор, Блок мелт-предохранителей (D4FB/D4EA) |
| MDPS | 80A | Модуль управления EPS |
| ABS.2 | 20A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ABS.1 | 40A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| B+.1 | 50A | Блок соединений панели приборов |
| RR HTD | 40A | Блок соединений панели приборов |
| BLOWER | 40A | Реле вентилятора |
| C/FAN | 40A | Реле вентилятора конденсера №1, №2 |
| B+.2 | 50A | Блок соединений панели приборов |
| IGN.2 | 40A | Выключатель зажигания, Реле стартера |
| IGN.1 | 30A | Выключатель зажигания |
| ECU | 30A | Главное реле, Модуль управления силовой установкой (G4GC) |
| Предохранитель: | ||
| SPARE.1 | 20A | (Запасной) |
| FR FOG | 15A | Реле передних противотуманных фар |
| A/CON | 10A | Реле кондиционера |
| HAZARD | 15A | Переключатель аварийной сигнализации, Реле аварийной сигнализации |
| F/PUMP | 15A | Реле топливного насоса |
| ECU.1 | 10A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Генератор (D4EA) |
| ECU.3 | 10A | ECM (D4FB/D4EA) |
| ECU.4 | 20A | ECM (D4FB/D4EA) |
| INJ | 15A | Реле кондиционера, Реле топливного насоса, Форсунки №1,2,3,4 (G4FC/G4GC), PCM (G4FC/G4GC), Актуатор холостого хода (G4FC/G4GC), Модуль иммобилайзера (D4FB) и т.д. |
| SNSR.2 | 10A | Генератор импульсов ‘A’, ‘B, TCM (D4FB), Переключатель стоп-сигналов (G4FC/G4GC), Датчик скорости автомобиля и т.д. |
| HORN | 15A | Реле сигнала |
| ABS | 10A | Модуль управления ESP, Модуль управления ABS, Многопоточный диагностический разъём |
| ECU.2 | 10A | Катушки зажигания №1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10A | Переключатель заднего хода, Переключатель диапазона трансмиссии, Модуль круиз-контроля |
| H/LP LO RH | 10A | Фары (ПК), Актуатор выравнивания фар (ПК) |
| H/LP LO LH | 10A | Фары (ЛК), Актуатор выравнивания фар (ЛК), Переключатель выравнивания фар |
| H/LP HI | 20A | Реле дальнего света фар |
| SNSR.1 | 10A | Модуль иммобилайзера (G4FC/G4GC), Переключатель стоп-сигналов (D4FB), Лямбда-зонд (D4FB) и т.д. |
| SPARE | 10A | (Запасной) |
| SPARE | 15A | (Запасной) |
| SPARE | 20A | (Запасной) |
Моторный отсек (дизельный блок)
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| GLOW PLUG FUSIBLE LINK | 80A | Глуховые свечи, Воздушный нагреватель |
| PTC HEATER #1 FUSIBLE LINK | 50A | PTC нагреватель 1 |
| PTC HEATER #2 FUSIBLE LINK | 50A | PTC нагреватель 2 |
| PTC HEATER #3 FUSIBLE LINK | 50A | PTC нагреватель 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 30A | Нагреватель топливного фильтра |
| GLOW PLUG RELAY | — | Реле глуховых свечей |
| PTC HEATER RELAY #1 | — | Реле PTC нагревателя 1 |
| PTC HEATER RELAY #2 | — | Реле PTC нагревателя 2 |
| PTC HEATER RELAY #3 | — | Реле PTC нагревателя 3 |
| FUEL FILTER HEATER RELAY | — | Реле нагревателя топливного фильтра |
