Среднеразмерный седан Infiniti i-Series (A32) производился с 1995 по 1999 год. В этой статье вы найдете схемы блоков предохранителей для Infiniti i30 1995, 1996, 1997, 1998 и 1999, узнаете о расположении панелей предохранителей внутри автомобиля, а также о назначении каждой предохранительной (расположение предохранителей) и реле.
Расположение предохранителей Infiniti i30 1995-1999

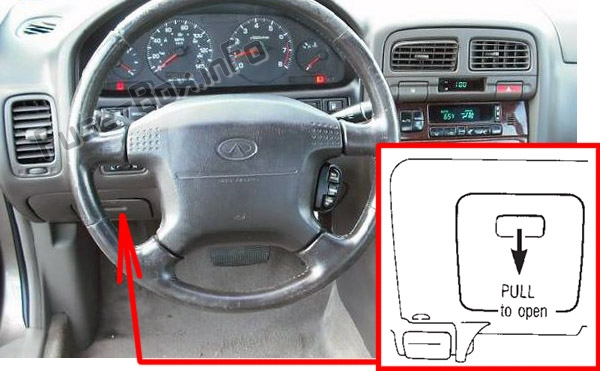

Расположение блока предохранителей
Блок предохранителей расположен за крышкой слева от рулевого колеса.
Схема блока предохранителей
Назначение предохранителей в блоке приборной панели
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 10 | Блок диагностики подушки безопасности |
| 2 | 15 | Электровентилятор отопителя |
| 3 | 15 | Электровентилятор отопителя |
| 4 | 7.5 | Модуль управления трансмиссией (TCM), Выключатель положения заслонки в закрытом состоянии |
| 5 | 7.5 | Модуль управления кузовом (BCM) (Салонные лампы/Подсветка) |
| 6 | 15 | Прикуриватель |
| 7 | 10 | Переключатель дистанционного управления зеркалами, Реле стеклоочистителя зеркал |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 15 | Выключатель стоп-сигнала, Стоп-сигналы, Блок управления устройством автоматического контроля скорости (ASCD) |
| 11 | 10 | Модуль управления кузовом (Аварийные сигналы), Выключатель аварийных сигналов, Реле мультидистанционного управления, Блок комбинированных сигналов |
| 12 | 7.5 | Модуль управления кузовом (BCM), Салонные лампы, Блок автоматического управления светом, Блок управления дневными огнями, Реле заднего стеклоочистителя, Основной переключатель устройства автоматического контроля скорости (ASCD), Реле удержания ASCD, Выключатель тормоза ASCD, Выключатель сцепления ASCD, Блок управления ASCD, Выключатель положения парковки/нейтрали, Infiniti Communicator (IVCS), Электростеклоподъемники, Система охранной сигнализации, Звуковой сигнал предупреждения, Центральный замок |
| 13 | 10 | Комбинационный прибор, Блок управления дневными огнями, Альтернатор, Задние фонари (Выключатель положения парковки/нейтрали (A/T), Выключатель заднего хода (M/T)), Внутреннее зеркало, ABS/TCS, Модуль управления трансмиссией (TCM), Датчик скорости автомобиля |
| 14 | 7.5 | Блок комбинированных сигналов, Выключатель аварийных сигналов, Реле поворотных огней, Переключатель поворотных огней |
| 15 | 10 | ABS/TCS |
| 16 | 7.5 | Реле кондиционера, Соленоид клапана управления холостым ходом (IACV-FICD) |
| 17 | 10 | Реле положения парковки/нейтрали, Выключатель положения парковки/нейтрали, Иммобилайзер Nissan Anti Theft System (NATS), Реле топливного насоса, Вентилятор охлаждения, Клапан управления EGR, Обходной клапан вакуумного разрежения, Клапан вентиляции EVAP |
| 18 | 7.5 | Переключатель подсветки, Внутреннее зеркало, Лампа перчаточного ящика, Подсветка (Автоматический усилитель A/C, Комбинационный прибор, Переключатель handsfree, Блок управления дверью водителя, Блок управления дверью пассажира, Аудиосистема, Устройство автоматической трансмиссии, Выключатель аварийных сигналов, Основной переключатель устройства автоматического контроля скорости (ASCD), Переключатель заднего стеклоочистителя, Часы, Пепельница) |
| 19 | 7.5 | Модуль управления кузовом (BCM), Блок автоматического управления светом, Infiniti Communicator (IVCS), Система охранной сигнализации |
| 20 | 20 | Мотор стеклоочистителя переднего стекла, Реле стеклоочистителя переднего стекла, Переключатель стеклоочистителя переднего стекла, Мотор омывателя переднего стекла, Модуль управления кузовом (BCM) |
| 21 | 10 | Радио и CD-плеер, Часы, Таймер антенны |
| 22 | 15 | Реле аудиоусилителя |
| 23 | — | Не используется |
| 24 | 10 | Телефон, Трансceiver |
| 25 | — | Не используется |
| 26 | 7.5 | Салонные лампы, Лампа багажника, Направленный светильник, Подсветка замка зажигания, Модуль управления кузовом (BCM) |
| 27 | — | Не используется |
| 28 | 7.5 | Телефон |
| 29 | 10 | Подогрев сидений |
| 30 | — | Не используется |
| 31 | 15 | 1999: Нагревательные лямбда-зонды, Датчики соотношения воздух-топливо |
| 32 | 15 | 1995-1998: Реле топливного насоса, Модуль управления топливным насосом (FPCM) |
| 33 | 7.5 | Стартер, Реле блокировки сцепления (M/T), Реле положения парковки/нейтрали (A/T), Блок управления дневными огнями |
| 34 | 15 или 20 | 1995-1998 (20A): Нагревательные лямбда-зонды, Датчики соотношения воздух-топливо; 1999 (15A): Форсунки |
| 35 | 15 | 1999: Реле топливного насоса |
| 36 | 7.5 | Телефон, Трубка, Трансceiver |
| 37 | 15 | Актуатор открывания крышки багажника, Актуатор открывания лючка топливного бака |
| 38 | 20 | Реле заднего стеклоочистителя, Переключатель заднего стеклоочистителя, Реле стеклоочистителя зеркал |
| 39 | 20 | Реле заднего стеклоочистителя |
| 40 | 7.5 | Комбинационный прибор, Лампы зеркала заднего вида, Направленный светильник, Звуковой сигнал предупреждения, Переключатель ключа, Часы, Таймер антенны, Реле люка, Блок мультидистанционного управления, Индикатор безопасности, Иммобилайзер Nissan Anti Theft System (NATS), Интегрированный передатчик Homelink |
| Автоматический выключатель | ||
| 1 | Электропривод сидений | |
| 2 | Электростеклоподъемники, Люк, Центральный замок | |
| Реле | ||
| R1 | Электровентилятор отопителя | |
| R2 | Зажигание | |
| R3 | Аксессуары |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал (А) | Описание |
|---|---|---|
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 15 | Реле левого головного освещения (ближний/дальний свет), Переключатель освещения, Индикатор дальнего света, Блок автоматического управления светом (1999), Блок управления дневными огнями, Реле передних противотуманных фар, Реле поворотных огней |
| 54 | 15 | Реле правого головного освещения (ближний/дальний свет), Переключатель освещения, Блок автоматического управления светом (1999), Блок управления дневными огнями |
| 55 | 10 | 1999: Контроль переднего крепления двигателя |
| 56 | 7.5 | Модуль управления кузовом (BCM), Infiniti Communicator (IVCS), Система охранной сигнализации, Пороговые лампы |
| 57 | 7.5 или 10 | 1995-1998 (7.5A): Модуль управления двигателем (ECCS), Датчик массового расхода воздуха, Датчик положения коленвала, Соленоид клапана управления холостым ходом (IACV-ACC), Катушки зажигания; 1999 (10A): Модуль управления двигателем (ECCS), Иммобилайзер Nissan Anti Theft System (NATS), Датчик массового расхода воздуха, Датчик положения коленвала, Соленоид клапана управления холостым ходом (IACV-ACC), Катушки зажигания, EGR, Клапан управления EGR, Датчик давления системы EVAP |
| 58 | 10 | Модуль управления двигателем (ECCS), Датчик массового расхода воздуха, Датчик положения коленвала, Соленоид клапана управления холостым ходом (IACV-ACC), Катушки зажигания, EGR, Клапан управления EGR, Датчик давления системы EVAP |
| 59 | — | Не используется |
| 60 | 7.5 | Альтернатор |
| 61 | 7.5 | Реле кондиционера, Соленоид клапана управления холостым ходом (IACV-FICD) |
| 62 | 15 | Радио и CD-плеер, Infiniti Communicator (IVCS), Переключатель IVCS |
| 63 | 15 | Реле передних противотуманных фар |
| 64 | 10 | Реле клаксона, Реле сигнала охранной системы, Блок мультидистанционного управления |
| 65 | 7.5 или 15 | Реле сигнала охранной системы, Блок мультидистанционного управления |
| 66 | 10 или 15 | 1995-1996 (10A), 1997-1998 (15A): Переключатель освещения (Габаритные огни, Стоп-сигналы, Стоп-сигналы, Лампы номерного знака, Предохранители 5, 18); 1999 (15A): Реле задних фонарей (Габаритные огни, Стоп-сигналы, Стоп-сигналы, Лампы номерного знака, Переключатель освещения, Блок автоматического управления светом, Предохранители 5, 18) |
| 67 | — | Не используется |
| 68 | — | Не используется |
| A | 120 или 140 | 1995-1997 (140A): Альтернатор, Предохранители: B, D, E, F, 60, 61, 63, 64, 65, 66; 1998-1999 (120A): Альтернатор, Предохранители: B, D, E, F, 60, 61, 62, 63, 64, 65, 66 |
| B | 65 | Реле аксессуаров (Предохранители: 6, 7, 19, 20, 36), Реле электровентилятора отопителя (Предохранители: 2, 3) |
| C | — | Не используется |
| D | 30 | Вентилятор охлаждения |
| E | 30 | Вентилятор охлаждения |
| F | 30 | Автоматический выключатель №1 (Электропривод сидений), Автоматический выключатель №2 (Электростеклоподъемники, Центральный замок, Блок управления дверью водителя/пассажира, Блок управления задней дверью, Реле люка, Пороговые лампы) |
| G | 30 | ABS/TCS |
| H | 30 | Выключатель зажигания, Стартер |
| I | 30 | ABS/TCS |
| J | — | Не используется |
| K | 75 | Реле зажигания (Предохранители: 12, 13, 14, 15, 16, 28, 29, 31), Предохранители: 10, 11, 22, 24, 26, 37, 38, 39, 40 |
Блок реле №1
| № | Реле |
|---|---|
| R1 | Кондиционер |
| R2 | 1995-1998: Охранная система; 1999: Не используется |
| R3 | 1999: Задние фонари |
| R4 | 1995-1996: Мультидистанционное управление (№2); 1998: Актуатор ABS; 1999: Удержание устройства автоматического контроля скорости (ASCD); |
| R5 | 1995-1998: Поворотные огни; 1999: Правое головное освещение |
| R6 | Сигнал охранной системы |
| R7 | 1995-1997: Выключатель сцепления устройства автоматического контроля скорости (ASCD) (M/T) |
| R8 | Задний стеклоочиститель |
| R9 | Передний стеклоочиститель |
| R10 | 1995-1997: Не используется; 1998: Мотор ABS; 1999: Левое головное освещение |
| R11 | 1995-1998: Лампа охранной системы; 1999: Поворотные огни |
| R12 | Передние противотуманные фары |
Блок реле №2
| № | Реле |
|---|---|
| R1 | Вентилятор охлаждения №3 |
| R2 | Автоматическая трансмиссия: Положение парковки/нейтрали; Механическая трансмиссия: Блокировка сцепления |
| R3 | 1995-1998: Удержание устройства автоматического контроля скорости (ASCD); 1999: Мотор ABS |
| R4 | 1995-1998: Не используется; 1999: Электромагнитный клапан ABS |
| R5 | Модуль управления двигателем (ECCS) |
| R6 | Вентилятор охлаждения №2 |
| R7 | Клааксон |
| R8 | Вентилятор охлаждения №1 |
