Седан среднего размера Infiniti i-Series (A33) производился с 1998 по 2004 год. В этой статье вы найдете схемы блоков предохранителей для Infiniti i30 / i35 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Infiniti i30 и i35 1998-2004

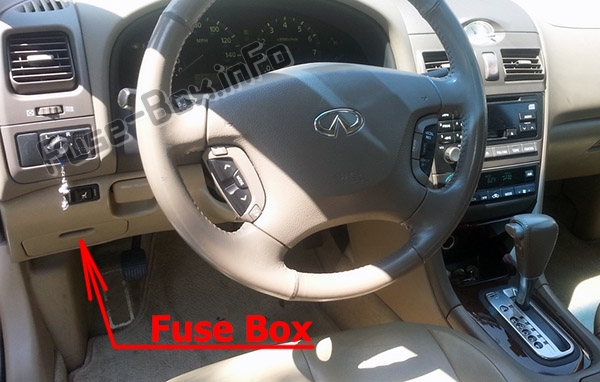

Расположение блока предохранителей
Блок предохранителей расположен за крышкой слева от рулевого колеса.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Номинал (А) | Описание |
|---|---|---|
| 1 | 10 | Блок управления умным входом, датчик автоматического освещения, переключатель освещения, поворотные и аварийные сигнальные лампы, комбинационный прибор, аудиосистема, CD-чейнджер, рулевой переключатель, усилитель антенны, переключатель дистанционного управления зеркалами дверей, телефон, система дистанционного управления ключами, система предупреждения о краже, блок управления навигацией, монитор |
| 2 | 15 | Переключатель стоп-сигналов, устройство автоматического контроля скорости (ASCD), модуль управления трансмиссией (TCM), ABS |
| 3 | 15 | Актуатор открывания крышки багажника, актуатор открывания лючка топливного бака |
| 4 | 20 | Реле заднего стеклоочистителя |
| 5 | 15 | Переключатель аварийной сигнализации (комбинированный мигач) |
| 6 | 15 | Реле передних противотуманных фар |
| 7 | 20 | Реле заднего стеклоочистителя, усилитель А/С автоматический, реле обогрева зеркал дверей |
| 8 | 15 | Датчики соотношения воздух-топливо, подогреваемые кислородные датчики |
| 9 | 10 | Передние подогреваемые сиденья |
| 10 | 10 | Блок управления умным входом, реле подогрева руля, датчик автоматического освещения, переключатель освещения, поворотные и аварийные сигнальные лампы, внутренние лампы, лампа подсветки, лампы зеркал, лампа багажного отсека, подсветка замка зажигания, передние ступеньки, переключатель переднего стеклоподъемника, звуковой сигнал предупреждения, реле заднего стеклоочистителя, усилитель А/С автоматический, люк, телефон, автоматическая система позиционирования привода, стеклоподъемники, система дистанционного управления ключами, система предупреждения о краже, система иммобилайзера Infiniti (IVIS), блок управления навигацией |
| 11 | 10 | Модуль управления трансмиссией (TCM), датчик скорости, датчик температуры жидкости АКПП, датчик оборотов силового агрегата |
| 12 | 10 | Комбинационный прибор, часы, телефон, автоматическая система позиционирования привода, переключатель памяти сиденья, система предупреждения о краже, система иммобилайзера Infiniti (IVIS) |
| 13 | 10 | Блок управления умным входом, переключатель подогрева руля, датчик автоматического освещения, переключатель освещения, поворотные и аварийные сигнальные лампы, внутренние лампы, лампа подсветки, лампы зеркал, лампа багажного отсека, подсветка замка зажигания, передние ступеньки, переключатель переднего стеклоподъемника, переключатель ключа, звуковой сигнал предупреждения, реле обогрева зеркал дверей, люк, автоматическая система позиционирования привода, стеклоподъемники, центральный замок дверей, система дистанционного управления ключами, система предупреждения о краже, система иммобилайзера Infiniti (IVIS) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 15 | Розетка питания |
| 17 | 10 | Форсунки, реле топливного насоса |
| 18 | 10 | Блок диагностики подушки безопасности |
| 19 | 10 | Задние подогреваемые сиденья |
| 20 | 15 | Вентилятор охлаждения, сигнал запуска, клапан вентиляции EVAP, байпасный клапан вакуумного разреза, система управления изменяемым впуском воздуха, система иммобилайзера Infiniti (IVIS) |
| 21 | 10 | Блок управления дневными огнями, блок управления сиденьями, сигнал запуска |
| 22 | 15 | Прикуриватель |
| 23 | 10 | Блок заднего солнцезащитного экрана |
| 24 | — | Не используется |
| 25 | 20 | Мотор стеклоочистителя, мотор омывателя, переключатель стеклоочистителя |
| 26 | 10 | Переключатель аварийной сигнализации (комбинированный мигач), реле поворотных фар |
| 27 | — | Не используется |
| 28 | 10 | Блок управления дневными огнями, усилитель А/С автоматический |
| 29 | 15 | Реле топливного насоса, модуль управления топливным насосом (FPCM) |
| 30 | 10 | Комбинационный прибор, блок управления дневными огнями, генератор, переключатель положения парковки/нейтрали (задние фонари), компас, автоматическое антиослепляющее внутреннее зеркало, автоматическая система позиционирования привода, блок управления навигацией |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Реле розетки питания | |
| R2 | Реле зажигания | |
| R3 | Реле аксессуаров |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал (А) | Описание |
|---|---|---|
| 51 | 15 | Мотор вентилятора |
| 52 | 15 | Мотор вентилятора |
| 53 | — | Не используется |
| 54 | 20 | Левый фара (ближний свет), блок управления умным входом, реле передних противотуманных фар, переключатель передних противотуманных фар |
| 55 | 20 | Правая фара (ближний свет), блок управления умным входом |
| 56 | 15 | Аудиосистема, усилитель BOSE, CD-чейнджер, рулевой переключатель, блок управления навигацией, монитор, коммуникатор Infiniti (IVCS) |
| 57 | 10 | Реле клаксона, коммуникатор Infiniti (IVCS), система предупреждения о краже, устройство автоматического контроля скорости (ASCD), мультидистанционное управление |
| 58 | 15 | Модуль управления двигателем (ECM), катушки зажигания, соленоидный клапан управления объемом продувки EVAP, соленоидный клапан управления временем открытия впускного клапана |
| 59 | 15 | Модуль управления двигателем (ECM), система иммобилайзера Infiniti (IVIS), датчик массового расхода воздуха, датчик положения коленвала, соленоидный клапан управления объемом продувки EVAP, соленоидный клапан управления временем открытия впускного клапана, сигнал зажигания, передний электронно-управляемый опорный подрамник двигателя, задний электронно-управляемый опорный подрамник двигателя, датчик положения распредвала |
| 60 | 10 | Реле задних фонарей (переключатель освещения, боковые маркерные лампы, габаритные огни, задние фонари, номерные лампы, стоп-сигналы, блок управления умным входом, реле поворотных фар, лампа перчаточного ящика, звуковой сигнал предупреждения, переключатель подсветки, подсветка: пепельницы, устройства АКПП, часы, аудиосистема, переключатель аварийной сигнализации, переключатель дистанционного управления зеркалами дверей, переключатель подогрева руля, блок управления навигацией, переключатель заднего солнцезащитного экрана, переключатель TCS On/Off, усилитель А/С автоматический, переключатель VDC Off, комбинационный прибор) |
| 61 | 10 | Реле сигнала безопасности автомобиля |
| 62 | — | Не используется |
| 63 | 15 | Модуль управления двигателем (ECM) |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 10 | Реле А/С |
| 67 | 15 | Сабвуфер |
| 68 | 15 | Левая фара (дальний свет), блок управления дневными огнями |
| 69 | 15 | Правая фара (дальний свет), индикатор дальнего света, блок управления дневными огнями |
| 70 | 10 | Генератор |
| 71 | — | Не используется |
| 72 | 10 | Реле подогрева руля, переключатель подогрева руля |
| B | 80 | Реле аксессуаров (предохранители: 22, 23), реле зажигания (предохранители: 9, 9, 10, 11), реле мотора вентилятора (предохранитель: 16), предохранители: 12, 13 |
| C | 40 | Переключатель зажигания |
| D | 40 или 50 | ABS/TCS (40A) / VDC/TCS/ABS (50A) |
| E | 40 или 50 | ABS/TCS (40A) / VDC/TCS/ABS (50A) |
| F | — | Не используется |
| G | 40 | Вентилятор охлаждения |
| H | 40 | Вентилятор охлаждения |
| I | 40 | Автоматический выключатель (стеклоподъемники, люк, сиденья, центральный замок дверей, система дистанционного управления ключами) |
| J | 80 | Реле зажигания (предохранители: 25, 26, 28, 29, 30, 31), предохранители: 2, 3, 4, 5, 6, 7 |
Блок реле №1
| № | Реле |
|---|---|
| R1 | Обогрев зеркал дверей |
| R2 | Задние фонари |
| R3 | Поворотные фары |
| R4 | Правая фара |
| R5 | Клааксон |
| R6 | Кондиционер |
| R7 | Передние противотуманные фары |
| R8 | Сигнал безопасности автомобиля №2 (2001-2004) |
| R9 | Сигнал безопасности автомобиля |
| R10 | Мультидистанционное управление (2000) |
| R11 | Левая фара |
| R12 | Не используется |
Блок реле №2
| № | Реле |
|---|---|
| R1 | Вентилятор охлаждения №3 |
| R2 | Положение парковки/нейтрали |
| R3 | Мотор управления дросселем (2002-2004) |
| R4 | Электромагнитный клапан ABS (2000-2001) |
| R5 | Модуль управления двигателем (ECM) |
| R6 | Вентилятор охлаждения №2 |
| R7 | Мотор ABS (2000-2001) |
| R8 | Вентилятор охлаждения №1 |
