В этой статье мы рассматриваем KIA Rio первого поколения (DC), выпускавшийся с 2000 по 2005 год. Здесь вы найдете схемы блоков предохранителей для KIA Rio 2000, 2001, 2002, 2003, 2004 и 2005, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей KIA Rio 2000-2005
Панель приборов

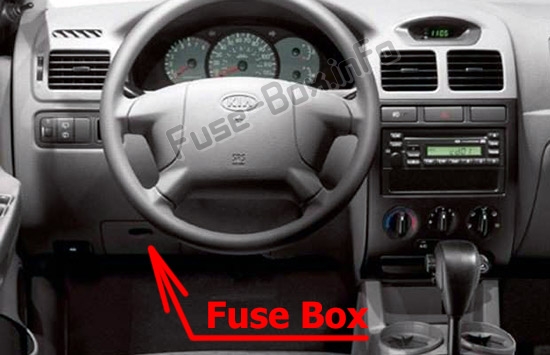

Блок предохранителей расположен за крышкой под рулевым колесом.
Автомобили с рулем слева
Автомобили с рулем справа
Моторный отсек
2001, 2002
Панель приборов
Назначение предохранителей в панели приборов (2001, 2002)
| ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| (A/BAG) | 10A | Подушка безопасности |
| TURN LAMP | 10A | Поворотные сигналы |
| METHR | 10A | Набор приборов, Лампа заднего хода. Звуковой сигнал предупреждения |
| (FOG LAMP(RR)) | 10A | Задний противотуманный фонарь |
| POWER SOCKET | 15A | Лампа багажного отделения, Разъем питания |
| HAZARD | 15A | Аварийные сигналы |
| STOP | 15A | Стоп-сигналы, ABS |
| TAIL(RH) | 10A | Задний фонарь (правый задний/левый передний), Подсветка переключателей |
| TAIL(LH) | 10A | Задний фонарь (левый задний/правый передний) |
| CIGAR | 15A | Прикуриватель |
| AUDIO | 10A | Аудиосистема, Электропривод боковых зеркал |
| WIPER(FRT) | 15A | Стеклоочиститель (передний), Омыватель (передний), Люк в крыше |
| (WIPER(RR)) | 15A | Стеклоочиститель (задний), Омыватель (задний) |
| (WARMER) | 20A | Подогрев сидений |
| (MIRROR DEF) | 15A | Отопитель зеркал |
| START | 10A | Блок управления двигателем, Блок EC AT |
| *( ):Опционально |
Моторный отсек
Назначение предохранителей в моторном отсеке (2001, 2002)
| ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| MAIN | 80A | Аккумулятор не подлежит зарядке |
| IG KEY 1 | 30A | (Автоматически подключается к вторичному блоку предохранителей.) CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A WIPER(RR) 15 A, WIPER(FRT) 15A RELAY 10A, START 10A |
| BLOWER | 30A | Обогреватель |
| C/FAN | 20A | Вентилятор охлаждения |
| (ABS 1) | 30A | ABS |
| (COND. FAN) | 20A | Вентилятор конденсера |
| HEAD-HI | 15A | Фары ближний свет |
| HEAD-LOW | 15A | Фары дальний свет |
| EMS | 10A | Датчики двигателя |
| INJECTOR | 15A | Форсунки и датчики |
| F/PUMP | 10A | Топливный насос |
| ECU | 10A | Блок управления двигателем, Блок ECAT, Основное реле |
| RELAY | 10A | Мотор вентилятора обогревателя, Электростеклоподъемники, Задний стеклоочиститель, Фары (автомобиль с подушкой безопасности) |
| (HLLD) | 10A | Устройство регулировки уровня фар (при наличии) |
| MAIN RELAY | 25A | (Автоматически подключается к вторичному блоку предохранителей.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A |
| S/ROOF | 15A | Люк в крыше |
| HEAD | 25A | (Автоматически подключается к вторичному блоку предохранителей.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A |
| IG KEY 2 | 25A | |
| TNS | 15A | (Автоматически подключается к вторичному блоку предохранителей.) TAIL (LH) 10A, TAIL(RH) 10A |
| HORN | 10A | Сигнал |
| RR DEF | 20A | Электрообогрев заднего стекла |
| (ABS 2) | 20A | ABS |
| (P/WIN) | 30A | Электростеклоподъемники |
| BTN | 30A | (Автоматически подключается к вторичному блоку предохранителей.) MEMORY/ROOM 10A, STOP 15A, HAZARD 15A |
| (D/LOCK) | 25A | Центральный замок |
| IG COIL | 15A | Катушка зажигания |
| MEMORY/ROOM | 15A | Салонный свет, Аудиосистема, Набор приборов, Звуковой сигнал предупреждения |
| *( ):Опционально |
2003, 2004, 2005
Панель приборов
Назначение предохранителей в панели приборов (2003, 2004, 2005)
| ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| (A/BAG) | 10A | Подушка безопасности |
| TURN LAMP | 10A | Поворотные сигналы |
| METER | 10A | Набор приборов, Лампа заднего хода, Звуковой сигнал предупреждения |
| ILLUMI | 10A | Подсветка |
| POWER SOCKET | 15A | Лампа багажного отделения, Разъем питания |
| HAZARD | 10A | Аварийные сигналы |
| STOP | 15A | Стоп-сигналы, ABS |
| TAIL(RH) | 10A | Задний фонарь (правый задний/левый передний), Подсветка переключателей |
| TAIL(LH) | 10A | Задний фонарь (левый задний/правый передний) |
| CIGAR | 15A | Прикуриватель |
| AUDIO | 10A | Аудиосистема, Электропривод боковых зеркал |
| WIPER(FRT) | 15A | Стеклоочиститель (передний), Омыватель (передний), Люк в крыше |
| WIPER(RR) | 15A | Стеклоочиститель (задний), Омыватель (задний) |
| (WARMER) | 15A | Подогрев сидений |
| MIRROR DEF | 10A | Отопитель зеркал |
| START | 10A | Блок управления двигателем, Блок ECAT |
| *( ):Опционально |
Моторный отсек
Назначение предохранителей в моторном отсеке (2003, 2004, 2005)
| ОПИСАНИЕ | НОМИНАЛ (A) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| (ABS) | 15A | ABS |
| RR FOG | 10A | Задний противотуманный фонарь (при наличии) |
| (F/FOG) | 15A | Передний противотуманный фонарь (при наличии) |
| MAIN | 80A | Аккумулятор не подлежит зарядке |
| IG 1 | 30A | (Автоматически подключается к вторичному блоку предохранителей.) CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A, WIPER(FRT) 15A, RELAY 10A, START 10A |
| BLOWER | 30A | Обогреватель |
| COOLING | 30A | Вентилятор охлаждения |
| (ABS 1) | 30A | ABS |
| COND.FAN | 20A | Вентилятор конденсера |
| HEAD-HI | 15A | Фары дальний свет |
| HEAD-LOW | 15A | Фары ближний свет |
| EMS | 10A | Датчики двигателя |
| INJECTOR | 15A | Форсунки, Датчик кислорода |
| F/PUMP | 10A | Топливный насос |
| ECU | 10A | Блок управления двигателем, Блок ECAT, Основное реле |
| RELAY | 10A | Мотор вентилятора обогревателя, Электростеклоподъемники, Электрообогрев заднего стекла, Фары (автомобиль с подушкой безопасности) |
| (HLLD) | 10A | — |
| MAIN RELAY | 25A | (Автоматически подключается к вторичному блоку предохранителей.) EMS 10A, INJECTOR 15A, F/PUMP 10A, ECU 10A |
| S/ROOF | 15A | Люк в крыше |
| HEAD | 25A | (Автоматически подключается к вторичному блоку предохранителей.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A |
| IG 2 | 30A | |
| TNS | 15A | (Автоматически подключается к вторичному блоку предохранителей.) TAIL (LH) 10A, TAIL(RH) 10A |
| HORN | 10A | Сигнал |
| RR DEF | 25A | Электрообогрев заднего стекла |
| (ABS 2) | 20A | ABS |
| P/WIN | 30A | Электростеклоподъемники |
| BTN | 30A | (Автоматически подключается к вторичному блоку предохранителей.) MEMORY/ROOM 10A, STOP 15A, HAZARD 15A |
| D/LOCK | 25A | Центральный замок |
| IG COIL | 15A | Катушка зажигания |
| ROOM | 15A | Салонный свет, Аудиосистема, Набор приборов, Звуковой сигнал предупреждения |
| *( ):Опционально |
