В этой статье мы рассмотрим третье поколение KIA Sedona, выпускавшееся с 2015 по 2020 год. Здесь вы найдете схемы блоков предохранителей для KIA Sedona 2015, 2016, 2017, 2018, 2019 и 2020, информацию о расположении блоков предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей KIA Sedona / Carnival 2015-2020
Панель приборов

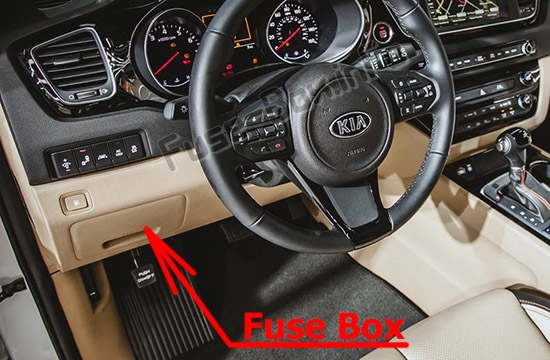

Блок предохранителей расположен за крышкой на стороне водителя панели приборов.
Автомобили с левым рулем
Автомобили с правым рулем
Моторный отсек
Основной предохранитель
На крышках блоков предохранителей/реле вы можете найти маркировку, описывающую название и номинал предохранителя/реле. Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
2015, 2016, 2017, 2018
Панель приборов
Назначение предохранителей в панели приборов (2015-2018)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| ECU | 10A | PCM, Блок управления инжекторами, Модуль управления интеллектуальным ключом/Модуль иммобилайзера |
| MODULE4 | 7.5A | Актуатор выравнивания фар LH/RH, Разъем для проверки, Переключатель bezel, MTS Module, Электрохромное зеркало, A/V и навигационная головная единица, Модуль управления A/C, Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира, Модуль управления IMS водителя, Модуль управления обогревом задних сидений, Модуль автоматического выравнивания фар, Подсветка рычага АКПП. |
| MODULE3 | 10A | Модуль LDWS, Стоп-сигнал, Датчики передней помощи парковки LH/RH, Датчики передней помощи парковки LH/RH (ЦЕНТР), Звуковой сигнал задней помощи парковки, Датчики задней помощи парковки LH/RH, Датчики задней помощи парковки LH/RH (ЦЕНТР), Радар слепых зон LH/RH |
| MODULE5 | 7.5A | Модуль управления обогревом задних сидений, Блок инвертора A/C, Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира, Портативная лампа, Блок Around View |
| MODULE6 | 7.5A | BCM, Модуль управления интеллектуальным ключом |
| WIPER RR | 15A | Мотор заднего стеклоочистителя, Реле заднего стеклоочистителя |
| CLUSTER | 7.5A | Приборная панель |
| A/CON1 | 7.5A | Модуль управления A/C, Ионизатор, Переключатель заднего A/C, PCB Block (Реле вентилятора, Реле заднего вентилятора) |
| MEMORY2 | 10A | Разъем для диагностики, Приборная панель, Цифровые часы, Модуль управления A/C, BCM, Модуль раздвижной двери, Модуль двери водителя, Переключатель пассажирского безопасного стеклоподъемника, Модуль IMS водителя |
| SMART KEY3 | 10A | Переключатель Start/Stop, Модуль иммобилайзера |
| POWER OUTLET2 | 20A | Розетка питания в консоли |
| A/BAG IND | 7.5A | Приборная панель, Цифровые часы, Модуль управления A/C (Авто) |
| WASHER | 15A | Многофункциональный переключатель, BCM |
| HTD STRG | 15A | Пружинный контакт (Переключатель на руле) |
| MEMORY1 | 10A | Пружинный контакт (Переключатель на руле) |
| SMART KEY1 | 25A | Модуль управления интеллектуальным ключом |
| POWER OUTLET3 | 20A | Задняя розетка питания |
| MODULE2 | 7.5A | BCM, Модуль двери водителя, Модуль двери пассажира |
| MULTIMEDIA | 15A | Зарядное устройство USB #1/#2, MTS Module, Аудиосистема, A/V и навигационная головная единица |
| S/ROOF FRT | 20A | Мотор переднего люка |
| AMP | 25A | Усилитель |
| IGN1 | 20A | PCB BLOCK (Предохранитель — ABS3, TCU, MDPS, КРУИЗ) |
| SMART KEY2 | 7.5A | Модуль управления интеллектуальным ключом |
| INTERIOR LAMP | 10A | Портативная лампа, Лампа потолочной консоли, Лампа багажника, Переключатель лампы салона спереди LH/RH, Лампа перчаточного ящика, Выключатель предупреждения о ключе |
| START | 7.5A | С IMMO./Smart Key: Переключатель диапазона трансмиссии, Б/з IMMO.: PCB Block (Реле тревоги) |
| S/ROOF RR | 25A | Мотор заднего люка |
| DR LOCK | 20A | Реле задней двери, Реле блокировки/разблокировки двери, Реле блокировки/разблокировки раздвижной двери |
| FOG LAMP RR | 10A | — |
| MODULE1 | 10A | Аудиосистема, A/V и навигационная головная единица, Блок Around View, BCM, Лампа потолочной консоли, MTS Module, Цифровые часы, Зарядное устройство USB #1/#2 |
| A/BAG | 15A | Модуль SRS, Датчик обнаружения пассажира |
| A/CON2 | 7.5A | Модуль управления A/C, Резистор вентилятора (Ручной) |
| HTD MIRR | 10A | Пассажирское внешнее зеркало с подогревом, Модуль управления A/C |
| BRAKE SWITCH | 7.5A | Модуль управления интеллектуальным ключом, Переключатель стоп-сигнала |
| P/WDW LH | 25A | Модуль безопасного стеклоподъемника водителя, Модуль двери водителя, Задний переключатель стеклоподъемника LH, Задний переключатель безопасного стеклоподъемника LH, Модуль заднего безопасного стеклоподъемника LH |
| MODULE7 | 7.5A | Соленоид блокировки ключа, Переключатель люка топливного бака, Переключатель рычага АКПП, Переключатель заднего A/C, Электрохромное зеркало |
| POWER OUTLET 1 | 20A | Передняя розетка питания |
| P/SEAT DRV | 30A | Ручной переключатель водителя, Переключатель поясничной поддержки водителя, Модуль IMS водителя |
| P/WDW RH | 25A | Модуль безопасного стеклоподъемника пассажира, Мотор пассажирского стеклоподъемника, Модуль двери пассажира, Задний переключатель стеклоподъемника RH, Задний переключатель безопасного стеклоподъемника RH, Модуль заднего безопасного стеклоподъемника RH |
| S/HEATER FRT | 20A | Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира |
Моторный отсек
Назначение предохранителей в моторном отсеке (2015-2018)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| ABS1 | 40A | Модуль ESC, Разъем для проверки |
| ABS2 | 40A | Модуль ESC |
| INVERTER | 30A | Блок инвертора A/C |
| IDB | 15A | Блок управления инжекторами |
| S/HEATER RR | 25A | Модуль управления обогревом задних сидений |
| FOG LAMP FRONT | 15A | Реле переднего противотуманного света |
| P/SEAT (PASS) | 30A | Ручной переключатель пассажира |
| COOLING FAN1 | 60A | Реле вентилятора охлаждения 1 |
| COOLING FAN2 | 50A | Реле вентилятора охлаждения 2 |
| B+4 | 50A | Smart Junction Block (Модуль IPS, IPS3, IPS4, IPS5, IPS6, Предохранитель — MODULE7) |
| POWER TAIL GATE | 40A | Модуль электрической задней двери |
| B+2 | 50A | Smart Junction Block (Устройство отключения утечки, Предохранитель — P/SEAT DRV, P/WDW RH) |
| IG1 | 40A | С Smart Key: Реле PDM1/2, Б/з Smart Key: Замок зажигания |
| IG2 | 40A | Реле пуска, С Smart Key: Реле PDM3, Б/з Smart Key: Замок зажигания |
| B+1 | 50A | Smart Junction Block (Модуль IPS, Предохранитель — P/WDW LH, S/HEATER FRT, DR LOCK) |
| TRAILER | 30A | Розетка питания прицепа |
| B+5 | 50A | Smart Junction Block (Драйвер мотора, Реле розетки питания, Предохранитель — S/ROOF FRT, S/ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP) |
| PSD1 | 40A | Модуль раздвижной двери |
| PSD2 | 40A | Модуль раздвижной двери |
| B+3 | 50A | Smart Junction Block (Модуль IPS, IPS1, IPS2) |
| MDPS | 125A | Блок MDPS (рейка) |
| BLOWER RR | 40A | Реле заднего вентилятора |
| BLOWER | 40A | Реле вентилятора |
| SENSOR (B+) | 10A | Датчик аккумулятора |
| B/ALARM HORN | 10A | Реле сигнала тревоги |
| FUEL LID | 10A | Реле люка топливного бака |
| DEICER | 15A | Реле деайсера |
| FUEL PUMP | 15A | Реле топливного насоса |
| HORN | 15A | Реле клаксона |
| WIPER | 25 A | Реле переднего стеклоочистителя (низкая скорость) |
| ECU3 | 30A | Реле управления двигателем, Предохранитель — ECU1 |
| REAR HEATED | 40A | Реле заднего обогрева |
| TCU | 15A | Переключатель диапазона трансмиссии |
| MDPS | 10A | Блок MDPS (рейка) |
| CRUISE | 10A | Радар адаптивного круиз-контроля |
| B/UP LAMP | 10A | Аудиосистема, A/V и навигационная головная единица, Задний комбинированный фонарь (внутр.) LH/RH, Электрохромное зеркало |
| A/CON | 7.5A | Переключатель заднего A/C, Модуль управления A/C |
| ECU1 | 15A | PCM |
| ABS3 | 7.5A | Модуль ESC, Датчик угла поворота руля |
| ECU2 | 10A | Блок управления инжекторами |
| SENSOR1 | 15A | Кислородные датчики #1/#2/#3/#4, PCM, Коробка соединений E/R (Реле вентилятора охлаждения 1) |
| SENSOR2 | 10A | PCM, Клапан закрытия канистры, Соленоидный клапан переменного впуска #1/#2, Соленоидный клапан очистки, Масляный клапан управления #1/#2 (впуск), Масляный клапан управления #1/#2 (выпуск) |
| SENSOR3 | 10A | PCM, Реле топливного насоса |
| IGN COIL | 20A | Катушки зажигания #1~#6, Конденсатор #1/#2 |
2017 RHD (UK)
Панель приборов
Назначение предохранителей в панели приборов (2017 RHD)
Моторный отсек
Назначение предохранителей в моторном отсеке (2017 RHD)
Реле
2019, 2020
Панель приборов
Назначение предохранителей в панели приборов (2019-2020)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| ECU | 10A | PCM, Модуль управления интеллектуальным ключом/Модуль иммобилайзера |
| MODULE4 | 7.5A | Актуатор выравнивания фар LH/RH, Разъем для проверки, Переключатель bezel, Электрохромное зеркало, A/V и навигационная головная единица, Модуль управления A/C, Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира, Модуль управления IMS водителя, Модуль управления обогревом задних сидений, Модуль автоматического выравнивания фар, Подсветка рычага АКПП. |
| MODULE3 | 10A | Модуль LDWS, Стоп-сигнал, Датчики передней помощи парковки LH/RH, Датчики передней помощи парковки LH/RH (ЦЕНТР), Звуковой сигнал задней помощи парковки, Датчики задней помощи парковки LH/RH, Датчики задней помощи парковки LH/RH (ЦЕНТР), Радар слепых зон LH/RH, FCA (Система предотвращения столкновения) |
| MODULE5 | 7.5A | Модуль управления обогревом задних сидений, Блок инвертора A/C, Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира, Портативная лампа, Блок Around View |
| MODULE6 | 7.5A | BCM, Модуль управления интеллектуальным ключом |
| WIPER RR | 15A | Мотор заднего стеклоочистителя, Реле заднего стеклоочистителя |
| CLUSTER | 7.5A | Приборная панель |
| MODULE8 | 10A | Блок DBL |
| A/CON1 | 7.5A | Модуль управления A/C, Ионизатор, Переключатель заднего A/C, PCB Block (Реле вентилятора, Реле заднего вентилятора) |
| MEMORY2 | 10A | Разъем для диагностики, Приборная панель, Цифровые часы, Модуль управления A/C, BCM, Модуль раздвижной двери, Модуль двери водителя, Переключатель пассажирского безопасного стеклоподъемника, Модуль IMS водителя |
| SMART KEY3 | 10A | Переключатель Start/Stop, Модуль иммобилайзера |
| POWER OUTLET2 | 20A | Розетка питания в консоли |
| A/BAG IND | 7.5A | Приборная панель, Цифровые часы, Модуль управления A/C (Авто) |
| WASHER | 15A | Многофункциональный переключатель, BCM |
| HEATED STEERING | 15A | Пружинный контакт (Переключатель на руле) |
| MEMORY1 | 10A | Пружинный контакт (Переключатель на руле) |
| SMART KEY1 | 25A | Модуль управления интеллектуальным ключом |
| POWER OUTLET3 | 20A | Задняя розетка питания |
| MODULE2 | 7.5A | BCM, Модуль двери водителя, Модуль двери пассажира |
| MULTIMEDIA | 15A | Зарядное устройство USB #1/#2, A/V и навигационная головная единица |
| S/ROOF FRT | 20A | Мотор переднего люка |
| AMP | 25A | Усилитель |
| IG1 | 20A | PCB BLOCK (Предохранитель — ABS3, TCU, MDPS, CRUISE) |
| SMART KEY2 | 7.5A | Модуль управления интеллектуальным ключом |
| INTERIOR LAMP | 10A | Портативная лампа, Лампа потолочной консоли, Лампа багажника, Переключатель лампы салона спереди LH/RH, Лампа перчаточного ящика, Выключатель предупреждения о ключе |
| START | 7.5A | С IMMO./Smart Key: Переключатель диапазона трансмиссии, Б/з IMMO.: PCB Block (Реле тревоги) |
| S/ROOF RR | 25A | Мотор заднего люка |
| DOOR LOCK | 20A | Реле задней двери, Реле блокировки/разблокировки двери, Реле блокировки/разблокировки раздвижной двери |
| FOG LAMP REAR | 10A | — |
| MODULE1 | 10A | Аудиосистема, A/V и навигационная головная единица, Блок Around View, BCM, Лампа потолочной консоли, MTS Module, Цифровые часы. Зарядное устройство USB #1/#2 |
| AIR BAG | 15A | Модуль SRS, Датчик обнаружения пассажира |
| A/CON2 | 7.5A | Модуль управления A/C, Резистор вентилятора (Ручной) |
| HEATED MIRROR | 10A | Пассажирское внешнее зеркало с подогревом, Модуль управления A/C |
| BRAKE SWITCH | 7.5A | Модуль управления интеллектуальным ключом, Переключатель стоп-сигнала |
| S/HEATER RR | 25A | Модуль управления обогревом задних сидений |
| P/WINDOW LH | 25A | Модуль безопасного стеклоподъемника водителя, Модуль двери водителя, Задний переключатель стеклоподъемника LH, Задний переключатель безопасного стеклоподъемника LH, Модуль заднего безопасного стеклоподъемника LH |
| MODULE7 | 7.5A | Соленоид блокировки ключа, Переключатель люка топливного бака, Переключатель рычага АКПП, Переключатель заднего A/C, Электрохромное зеркало |
| POWER OUTLET1 | 20A | Передняя розетка питания |
| P/SEAT (DRV) | 30A | Ручной переключатель водителя, Переключатель поясничной поддержки водителя, Модуль IMS водителя |
| P/WINDOW RH | 25A | Модуль безопасного стеклоподъемника пассажира, Мотор пассажирского стеклоподъемника, Модуль двери пассажира, Задний переключатель стеклоподъемника RH, Задний переключатель безопасного стеклоподъемника RH, Модуль заднего безопасного стеклоподъемника RH |
| S/HEATER FRT | 20A | Модуль управления обогревом, Модуль управления вентиляцией сиденья пассажира |
Моторный отсек
Назначение предохранителей в моторном отсеке (2019, 2020)
| Название | Номинал (А) | Защищаемая цепь |
|---|---|---|
| COOLING FAN | 80A | Блок вентилятора охлаждения |
| ABS1 | 40 A | Модуль ESC, Разъем для проверки |
| ABS2 | 40 A | Модуль ESC |
| INVERTER | 30A | Блок инвертора A/C |
| H/LAMP HI | 10A | Соленоид H/LAMP HI |
| EPB1 | 15A | Блок EPB |
| EPB2 | 15A | Блок EPB |
| TCU | 15A | Блок трансмиссии |
| P/SEAT (PASS) | 30A | Ручной переключатель пассажира |
| B+4 | 50A | Smart Junction Block (Модуль IPS, IPS3, IPS4, IPS5, IPS6, Предохранитель — MODULE7) |
| POWER TAIL GATE | 40 A | Модуль электрической задней двери |
| B+2 | 50A | Smart Junction Block (Устройство отключения утечки, Предохранитель — P/SEAT DRV, P/WDW RH), Обогрев задних сидений, Лампы салона, Мультимедиа, Память |
| IG1 | 40 A | С Smart Key: Реле PDM1/2, Б/з Smart Key: Замок зажигания |
| IG2 | 40 A | Реле пуска, С Smart Key: Реле PDM3, Б/з Smart Key: Замок зажигания |
| B+1 | 50A | Smart Junction Block (Модуль IPS, Предохранитель — P/WDW LH, S/HEATER FRT, DR LOCK) |
| BLOWER | 40 A | Реле вентилятора |
| TRAILER | 30A | Розетка питания прицепа |
| B+5 | 50A | Smart Junction Block (Драйвер мотора, Реле розетки питания, Предохранитель — S/ROOF FRT, S/ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP). Розетка 1, Розетка 2 |
| PSD1 | 40 A | Модуль раздвижной двери |
| PSD2 | 40 A | Модуль раздвижной двери |
| B+3 | 50A | Smart Junction Block (Модуль IPS, IPS1, IPS2) |
| MDPS | 125A | Блок MDPS (рейка) |
| BLOWER RR | 40 A | Реле заднего вентилятора |
| SENSOR (B+) | 10A | Датчик аккумулятора |
| B/ALARM HORN | 15A | Реле сигнала тревоги |
| FUEL LID | 10A | Реле люка топливного бака |
| DEICER | 15A | Реле деайсера |
| DRL | 10A | Реле DRL |
| FUEL PUMP | 15A | Реле топливного насоса |
| HORN | 15A | Реле клаксона |
| WIPER | 25A | Реле переднего стеклоочистителя (низкая скорость) |
| ECU3 | 30A | Реле управления двигателем, Предохранитель — ECU1 |
| FUEL HEATER | 30A | — |
| REAR HEATED | 40A | Реле заднего обогрева |
| SENSOR5 | 10A | — |
| TCU | 10A | Переключатель диапазона трансмиссии |
| MDPS | 10A | Блок MDPS (рейка) |
| DCU | 10A | — |
| B/UP LAMP | 10A | Аудиосистема, A/V и навигационная головная единица, Задний комбинированный фонарь (внутр.) LH/RH, Электрохромное зеркало |
| A/CON | 7.5A | Переключатель заднего A/C, Модуль управления A/C |
| ECU1 | 15A | PCM |
| ABS3 | 7.5A | Модуль ESC, Датчик угла поворота руля |
| SENSOR4 | 10A | Реле топливного насоса |
| ECU2 | 20A | Блок ECU |
| SENSOR1 | 15A | Кислородные датчики #1/#2/#3/#4, PCM, Коробка соединений E/R (Реле вентилятора охлаждения 1) |
| SENSOR2 | 10A | PCM, Клапан закрытия канистры, Соленоидный клапан переменного впуска #1/#2, Соленоидный клапан очистки, Масляный клапан управления #1/#2 (впуск), Масляный клапан управления #1/#2 (выпуск) |
| SENSOR3 | 10A | PCM, Инжектор |
| IGN COIL | 20A | Катушки зажигания #1-#6, Конденсатор #1/#2 |
| ECU3 | 20A | Блок ECU |
