В этой статье мы рассмотрим KIA Spectra второго поколения, выпускавшуюся с 2005 по 2009 год. Здесь вы найдёте схемы блоков предохранителей для KIA Spectra 2005, 2006, 2007, 2008 и 2009, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей KIA Spectra 2005-2009

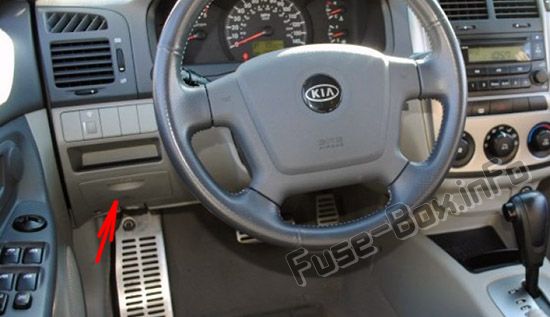

Панель приборов
Отсек двигателя
На крышках блоков предохранителей/реле вы можете найти этикетку, описывающую название и ёмкость предохранителя/реле. Не все описания блоков предохранителей в этом руководстве могут быть применимы к вашему автомобилю.
Панель приборов
Назначение предохранителей в панели приборов
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| START | 10A | Мотор стартера |
| SRF/D_LOCK | 20A | Люк в крыше, Замок двери |
| RR FOG | 10A | Задний противотуманный фонарь |
| HAZARD | 10A | Аварийный сигнализатор |
| A/CON | 10A | Кондиционер |
| CLUSTER | 10A | Приборная панель |
| RKE | 10A | Дистанционное управление дверными замками |
| S/HTR | 20A | Подогрев сиденья |
| C/LIGHTER | 15A | Прикуриватель |
| A/BAG | 15A | Подушка безопасности |
| R/WIPER | 15A | Задний стеклоочиститель |
| AUDIO | 10A | Аудиосистема |
| ABS | 10A | Система антиблокировки тормозов |
| ACC/PWR | 15A | Принадлежности / Гнездо питания |
| ROOM | 15A | Салонный светильник |
| IGN | 10A | Зажигание |
| ECU | 10A | Блок управления двигателем |
| TAIL RH | 10A | Задний фонарь (правый) |
| T/SIG | 10A | Поворотник |
| RR/HTR | 30A | Электроподогрев заднего стекла |
| P/WDW LH | 25A | Электростеклоподъёмник (левый) |
| HTD/MIRR | 10A | Обогрев бокового зеркала |
| P/WDW RH | 25A | Электростеклоподъёмник (правый) |
| TAIL LH | 10A | Задний фонарь (левый) |
| RR/HTR | Реле электрического подогрева заднего стекла | |
| RESISTOR | Резистор | |
| P/WDW | Реле электростеклоподъёмника | |
| ACC/PWR | Реле принадлежностей / гнезда питания | |
| TAIL | Реле задних фонарей |
Отсек двигателя
Назначение предохранителей в отсеке двигателя
| Описание | Номинал (А) | Защищаемый компонент |
|---|---|---|
| ATM | 20A | Управление автоматической трансмиссией |
| ECU1 | 10A | Блок управления двигателем |
| STOP | 15A | Стоп-сигнал |
| F/WIPER | 20A | Передний стеклоочиститель |
| R/FOG | 10A | Задний противотуманный фонарь |
| F/FOG | 15A | Передний противотуманный фонарь |
| LO HDLP | 15A | Фара (ближний свет) |
| HI HDLP | 15A | Фара (дальний свет) |
| A/CON | 10A | Кондиционер |
| F/PUMP | 15A | Топливный насос |
| T/OPEN | 10A | Открыватель крышки багажника |
| FOLD | 10A | Складывание бокового зеркала |
| HORN | 10A | Сигнал |
| DEICE | 15A | Обогреватель заднего стекла |
| INJ | 15A | Впрыск |
| SNSR | 10A | Кислородный датчик |
| ECU2 | 30A | Блок управления двигателем |
| SPARE | 10A | запасной предохранитель |
| SPARE | 15A | запасной предохранитель |
| SPARE | 20A | запасной предохранитель |
| SPARE | 30A | запасной предохранитель |
| ABS2 | 30A | Система антиблокировки тормозов |
| ABS1 | 30A | Система антиблокировки тормозов |
| IP B+ | 50A | В панели B+ |
| BLOWER | 30A | Вентилятор |
| IGN2 | 30A | Зажигание |
| IGN1 | 30A | Зажигание |
| RAD | 30A | Вентилятор радиатора |
| COND | 20A | Вентилятор конденсера |
| ALT | 120A | Генератор |
| ATM | Реле управления автоматической трансмиссией | |
| WIPER | Реле стеклоочистителя | |
| F/FOG | Реле переднего противотуманного фонаря | |
| LO HDLP | Реле фар (ближний свет) | |
| HI HDLP | Реле фар (дальний свет) | |
| A/CON | Реле кондиционера | |
| F/PUMP | Топливный насос | |
| DRL | Реле дневных ходовых огней | |
| COND2 | Реле вентилятора конденсера | |
| HORN | Реле сигнала | |
| MAIN | Главное реле | |
| START | Реле мотора стартера | |
| RAD | Реле вентилятора радиатора | |
| COND | Реле вентилятора конденсера |
