В этой статье мы рассмотрим KIA Spectra (Sephia) первого поколения, выпускавшуюся с 2001 по 2004 год. Здесь вы найдёте схемы блоков предохранителей для KIA Spectra 2001, 2002, 2003 и 2004, информацию о расположении панелей предохранителей внутри автомобиля и назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей KIA Spectra / Sephia 2001-2004

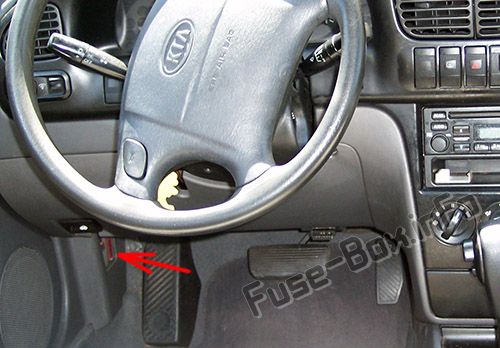

Панель приборов
Блок предохранителей расположен в боковой панели со стороны водителя.
Моторный отсек
Панель приборов
Назначение предохранителей в панели приборов
| ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| ECU B+ | 10 A | ECU, ECAT, Блокировка селектора, Разъём диагностики, Контрольный разъём |
| AUDIO | 10 A | Аудиосистема, Автоматические часы, ETWIS |
| ABS | 10 A | ABS |
| TURN LAMP | 10 A | Поворотные лампы |
| STOP LAMP | 10 A | Стоп-сигналы |
| CIGAR LIGHTER | 15 A | Прикуриватель |
| AIR BAG | 10 A | Подушка безопасности |
| METER | 10 A | Приборная панель, Датчик торможения, Датчик скорости, Задние фонари, ETWIS |
| DRL ILL | 10A | Дневные ходовые огни, Подсветка замка зажигания |
| SEAT WARM | 15 A | Подогрев сидений |
| FRONT WIPER | 20 A | Стеклоочиститель и омыватель передний |
| TCU IG 1 | 10 A | ECAT, DRL |
Моторный отсек
Назначение предохранителей в моторном отсеке
| ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| 1. IGN 1 | 20 A | Замок зажигания (IGN1, ACC) |
| 2. ABS | 30 A | ABS |
| 3. TNS | 30 A | Реле поворотников |
| 4. IGN 2 | 30 A | Замок зажигания (IGN2, ST) |
| 5. STARTER | 20 A | Стартер |
| 6. BTN | 30 A | Стоп-сигналы, ECU B+ предохранитель |
| 7. COOLING | 30 A | Вентилятор охлаждения |
| 8. CON/FAN | 20 A | Вентилятор конденсера |
| 9. STARTER | 10 A | Стартер, ECU, ECAT, Круиз-контроль |
| 10. BLOWER | 30 A | Реле вентилятора |
| 11. SR/ACC | 10 A | Датчик бокового воздуха, AQS, DRL, Круиз-контроль |
| 12. HLLD | 10 A | Устройство регулировки фар |
| 13. HAZARD | 15 A | Аварийный выключатель |
| 14. D/LOCK | 25 A | Центральный замок, Электростеклоподъёмники |
| 15. ABS | 30 A | ABS |
| 16. S/ROOF | 15 A | Солнцезащитный люк |
| 17. P/WIN RH | 25 A | Электростеклоподъёмник справа |
| 18. P/WIN LH | 25 A | Электростеклоподъёмник слева |
| 19. RR WIPER | 15 A | Стеклоочиститель и омыватель задний |
| 20. ROOM | 10 A | Плафон освещения салона, ETWIS, Аудиосистема, Автоматические часы |
| 21. HEAD | 25 A | Фары, Генератор |
| 22. IG COIL | 15 A | ECU, Катушка зажигания, Разъём диагностики, Контрольный разъём |
| 23. | — | — |
| 24. FRT FOG | 10 A | Передние противотуманные фары |
| 25. OX SEN D | 10 A | Лямбда-зонд нижний |
| 26. OX SEN U | 10 A | Лямбда-зонд верхний |
| 27. FUEL PUMP | 10 A | Топливный насос |
| 28. INJECTOR | 10 A | Форсунки, ECU, Реле топливного насоса |
| 29. AyCoN | 10 A | Реле кондиционера (магнитная муфта) |
| 30. HTD MIR | 10 A | Обогрев боковых зеркал |
| 31. DRL | 10 A | Дневные ходовые огни |
| 32. RR FOG | 10 A | Задний противотуманный фонарь |
| 33. | — | — |
| 34. TAIL RH | 10 A | ECU, Габаритные огни справа, Задние фонари справа, Освещение номерного знака |
| 35. TAIL LH | 10 A | Габаритные огни слева, Задние фонари слева, Фонари подсветки |
| 36. HEAD LOW | 15 A | Фары ближний свет |
| 37. HEAD HI | 15 A | Фары дальний свет |
| 38. HORN | 15 A | Гудок |
| 39. DEFOG | 30 A | Задний дефростер |
