В этой статье мы рассмотрим Lexus ES пятого поколения (XV40/GSV40), выпускавшийся с 2006 по 2012 год. Здесь вы найдете схемы блоков предохранителей Lexus ES 350 2006, 2007, 2008, 2009, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Lexus ES350 2006-2012
Блок предохранителей в салоне

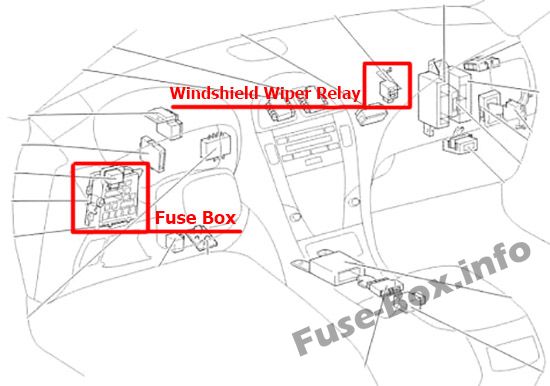

Блок предохранителей расположен под приборной панелью (со стороны водителя), под крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | RR DOOR RH | 25 | Электростеклоподъемник задней правой двери |
| 2 | RR DOOR LH | 25 | Электростеклоподъемник задней левой двери |
| 3 | FUEL OPN | 7.5 | Открыватель лючка топливного бака |
| 4 | FR FOG | 15 | Передние противотуманные фары |
| 5 | OBD | 7.5 | Бортовую диагностическую систему |
| 6 | ECU-B NO.2 | 7.5 | Питание ЭБУ |
| 7 | STOP | 10 | Стоп-сигналы |
| 8 | TI&TE | 30 | Рычаг рулевого управления с наклоном и вылетом |
| 9 | — | — | Не используется |
| 10 | — | — | Не используется |
| 11 | A/C | 7.5 | Система кондиционирования воздуха |
| 12 | PWR | 25 | Электростеклоподъемники |
| 13 | DOOR NO.2 | 25 | Основной ЭБУ кузова |
| 14 | S/ROOF | 30 | Солнцезащитный люк |
| 15 | TAIL | 15 | Передние и задние габаритные огни, стоп-сигналы, фонари номерного знака |
| 16 | PANEL | 7.5 | Подсветка переключателей |
| 17 | ECU IG NO.1 | 10 | Солнцезащитный люк, подогрев сидений, электростеклоподъемники, часы, автоматические стеклоочистители лобового стекла, электрические вентиляторы охлаждения, система памяти положения рулевого управления, система памяти положения сидений |
| 18 | ECU IG NO.2 | 7.5 | Антиблокировочная тормозная система, система стабилизации автомобиля, система контроля тяги, система помощи при торможении, система круиз-контроля, стоп-сигналы, система контроля блокировки селектора передач |
| 19 | A/C NO.2 | 10 | Система кондиционирования воздуха, задний стеклоочиститель |
| 20 | WASH | 10 | Омыватель лобового стекла |
| 21 | S-HTR | 20 | Подогрев сидений, система кондиционирования воздуха |
| 22 | GAUGE NO.1 | 10 | Аварийная сигнализация, задние фонари, задний солнцезащитный экран, система зарядки |
| 23 | WIP | 25 | Стеклоочистители лобового стекла |
| 24 | H-LP LVL | 7.5 | Система регулировки уровня фар |
| 25 | — | — | Не используется |
| 26 | IGN | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система подушек безопасности SRS, система блокировки рулевого управления |
| 27 | GAUGE NO.2 | 7.5 | Приборы |
| 28 | ECU-ACC | 7.5 | Часы, основной ЭБУ кузова |
| 29 | CIG | 20 | Зажигалка |
| 30 | PWR OUTLET | 20 | Розетка |
| 31 | RADIO NO.2 | 7.5 | Аудиосистема |
| 32 | MIR HTR | 15 | Подогрев внешних боковых зеркал |
Назначение предохранителей и реле в салоне
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | P/SEAT | 30 | Электропривод сидений |
| 2 | POWER | 30 | Электростеклоподъемники |
| Реле | |||
| R1 | Противотуманные фары | ||
| R2 | Габаритные огни | ||
| R3 | Реле аксессуаров | ||
| R4 | Короткий контакт | ||
| R5 | Зажигание |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева).
Снимите крышки, нажмите на фиксаторы и снимите крышку.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Название | А | Цепь |
|---|---|---|---|
| 1 | ALT-CDS | 10 | Конденсатор генератора |
| 2 | RR FOG | 10 | Задняя противотуманная фара |
| 3 | — | — | Не используется |
| 4 | — | — | Не используется |
| 5 | AM 2 | 7.5 | Система запуска |
| 6 | ALT-S | 7.5 | Система зарядки |
| 7 | MAYDAY/TEL | 10 | Система mayday |
| 8 | — | — | — |
| 9 | A/C CTRL PNL | 15 | Система кондиционирования воздуха |
| 10 | E-ACM | 10 | Электрический активный контроль подвески |
| 11 | ETCS | 10 | Электронная система управления дросселем |
| 12 | HAZ | 15 | Поворотные огни |
| 13 | IG2 | 20 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, предохранители GAUGE NO.2, IGN |
| 14 | STR LOCK | 20 | Система блокировки рулевого управления |
| 15 | DOME | 10 | Внутреннее освещение, приборы, подсветка зеркал |
| 16 | ECU-B NO.1 | 10 | Питание ЭБУ |
| 17 | RADIO NO.1 | 15 | Аудиосистема |
| 18 | DOOR NO.1 | 25 | Система центрального замка |
| 19 | AMP2 | 30 | Аудиосистема |
| 20 | AMP | 30 | Аудиосистема |
| 21 | EFI MAIN | 30 | Предохранители EFI NO.2, EFI NO.3, топливная система, система ECT |
| 22 | — | — | Не используется |
| 23 | EFI NO.3 | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 24 | EFI NO.2 | 15 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 25 | S-HORN | 7.5 | Сигнал |
| 26 | A/F | 20 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива |
| 27 | MPX-B | 10 | Приборы |
| 28 | EFI NO.1 | 10 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система ECT |
| 29 | HORN | 10 | Сигналы |
| 30 | H-LP (RL) | 15 | Правая фара (ближний свет) |
| 31 | H-LP (LL) | 15 | Левая фара (ближний свет) |
| 32 | H-LP(RH) | 15 | Правая фара (дальний свет) |
| 33 | H-LP (LH) | 15 | Левая фара (дальний свет) |
| 34 | HTR | 50 | Система кондиционирования воздуха |
| 35 | ABS NO.1 | 50 | Антиблокировочная тормозная система, система стабилизации автомобиля |
| 36 | FAN MAIN | 50 | Электрические вентиляторы охлаждения |
| 37 | ABS NO.2 | 30 | Антиблокировочная тормозная система, система стабилизации автомобиля |
| 38 | RR DEF | 50 | Задний стеклоочиститель |
| 39 | P-P / SEAT | 30 | Электропривод сидений |
| 40 | H-LP CLN | 30 | Нет цепи |
| 41 | — | — | Не используется |
| 42 | — | — | Не используется |
| 43 | PSB | 30 | Предварительное натяжение ремней безопасности |
| 44 | ALT | 120 | Предохранители PSB, H-LP CLN, P-P/SEAT, RR DEF, ABS NO.2, FAN MAIN, ABS NO.1, HTR, RR FOG, RR DOOR RH, RR DOOR LH, FUEL OPN, FR FOG, OBD, STOP, TI & TE, A/C, PWR, DOOR NO.2, S/ROOF, GAUGE NO.2, POWER, P/SEAT |
| 45 | — | — | Не используется |
| 46 | — | — | Не используется |
| 47 | — | — | Не используется |
| 48 | ST | 30 | Система запуска |
| Реле | |||
| R1 | VSC No.2 | ||
| R2 | VSC NO.1 | ||
| R3 | Электрический вентилятор охлаждения | ||
| R4 | Стоп-сигналы или задняя противотуманная фара | ||
| R5 | Стартер (ST) | ||
| R6 | Зажигание (IG2) | ||
| R7 | Магнитная муфта (A/C) | ||
| R8 | Стартер (ST CUT) | ||
| R9 | Задний стеклоочиститель |
