Mazda 323F (323 Astina / Lantis) производилась с 1994 по 1998 год. В этой статье вы найдёте схемы блоков предохранителей Mazda 323F 1995, 1996, 1997 и 1998, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Mazda 323F
Расположение блока предохранителей

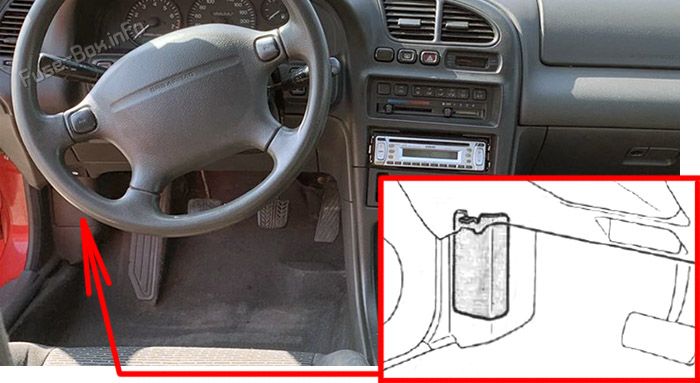

Блок предохранителей в салоне расположен за крышкой под приборной панелью со стороны водителя.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | Название | Ампер | Описание |
|---|---|---|---|
| 1 | — | — | — |
| 2 | ROOM | 15A | Внутреннее освещение, освещение багажного отделения |
| 3 | S/ROOF | 15A | Солнцезащитный люк |
| 4 | METER | 15A | Приборы, резервный свет |
| 5 | P.WIND | 30A | Электростеклоподъёмники |
| 6 | HORN | 10A | Сигнал |
| 7 | — | — | — |
| 8 | R.WIP | 10A | Задний стеклоочиститель |
| 9 | DEFOG | 20A | Задний обогреватель |
| 10 | A/C | 10A | Кондиционер |
| 11 | — | — | — |
| 12 | — | — | — |
| 13 | ENGINE | 10A | Переключатель двигателя |
| 14 | WIPER | 20A | Передние стеклоочистители |
| 15 | P.WIND | 30A | Электростеклоподъёмники |
| 16 | TAIL | 10A | Задние фонари |
| 17 | — | — | — |
| 18 | RADIO | 15A | Аудиосистема |
| 19 | TURN | 10A | Поворотники |
| 20 | — | — | — |
| 21 | STOP | 15A | Стоп-сигналы, задние фонари |
| 22 | — | — | — |
| 23 | CIGAR | 15A | Прикуриватель |
| 24 | — | — | — |
| 25 | D.LOCK | 30A | Центральный замок |
| 26 | — | — | — |
| 27 | SPARE | 10A | — |
| 28 | SPARE | 15A | — |
| 29 | HEATER | 40A | Система климат-контроля |
Расположение блока предохранителей
Откройте крышку блока предохранителей, отстегнув защёлки и подняв крышку.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Название | Ампер | Описание |
|---|---|---|---|
| 1 | HEAD | 30A | Предохранители ROOM, TOWER WINDOW и DOOR LOCK |
| 2 | INJ | 30A | Система впрыска топлива |
| 3 | MAIN | 80A 100A (2.0L) |
Для защиты всех цепей |
| 4 | AD FAN | 30A | Дополнительный вентилятор (кондиционер) |
| 5 | IG KEY | 50A | Предохранители RADIO, TURN, METER, ENGINE, система зажигания |
| 6 | ABS | 40A | Антиблокировочная система тормозов |
| 7 | BTN | 60A | Фары |
| 8 | COOLING FAN | 20A/30A | Вентилятор охлаждения |
| 9 | HAZARD | 15A | Аварийная сигнализация |
| 10 | A/C | 10A | Кондиционер |
| 11 | — | — | — |
| 12 | FOG | 20A | Противотуманные фары |
| 13 | ST SIGN | 10A | Стартер |
| 14 | — | — | — |
Замена предохранителя MAIN
- Убедитесь, что зажигание выключено.
- Отсоедините отрицательную клемму аккумулятора.
- Открутите гайки A.
- Поднимите блок предохранителей и открутите болты B.
- Замените предохранитель на новый того же номинала.
- Установите в обратном порядке снятия.
