Компактный кроссовер Mazda CX-30 доступен с 2019 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Mazda CX-30 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей).
Схема предохранителей Mazda CX-30 2020-2023

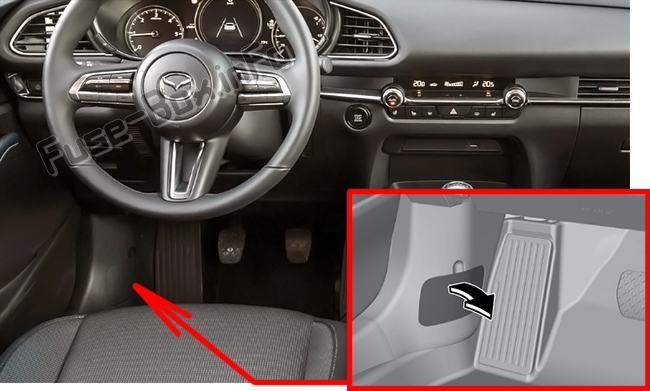

Блок предохранителей в салоне
Он расположен за крышкой с левой стороны автомобиля.
Блок предохранителей в моторном отсеке
2020-2023
Салон
Назначение предохранителей в салоне (2020-2023)
| № | Номинал (А) | Защищаемый компонент |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | 15 A | Электрозамки дверей (водительская дверь) |
| F5 | 15 A | Электрозамки дверей (пассажирская дверь) |
| F6 | — | Не используется |
| F7 | 25 A | Электропривод задней двери |
| F8 | — | Не используется |
| F9 | 30 A | Электростеклоподъемники (водительское окно) |
| F10 | 30 A | Электростеклоподъемники (пассажирское окно) |
| F11 | 30 A | Электропривод сиденья (водительское) |
| F12 | — | Не используется |
| F13 | 15 A | Аудиосистема |
| F14 | — | Не используется |
| F15 | 15 A | Замок задней двери |
| F16 | 15 A | Подсветка |
| F17 | 10 A | Стоп-сигналы |
| F18 | 10 A | Задние фонари заднего хода |
| F19 | 10 A | Задние указатели поворота |
| F20 | 10 A | Задние фонари |
| F21 | 10 A | Задние фонари |
| F22 | 7.5 A | Подушка безопасности |
| F23 | — | Не используется |
Моторный отсек
Назначение предохранителей в моторном отсеке (2020-2023)
| № | Номинал (А) | Защищаемый компонент |
|---|---|---|
| F1 | — | Не используется |
| F2 | 20A | Подогрев стеклоочистителя лобового стекла |
| F3 | 20A или 30A | Не используется / Система управления двигателем (30A) |
| F4 | 20A | S-VT |
| F5 | 40A | Система управления двигателем |
| F6 | 20A | Не используется |
| F7 | 15A или 20A | Не используется / Топливный насос (20A) |
| F8 | 15A | Система управления двигателем |
| F9 | 15A | Система управления трансмиссией |
| F10 | 15A | Система управления двигателем |
| F11 | 7.5A | Кондиционер воздуха |
| F12 | 15A | Система управления двигателем |
| F13 | 15A | Не используется |
| F14 | 20A | Подогрев передних сидений |
| F15 | 20A | Не используется |
| F16 | 15A | Для защиты различных цепей |
| F17 | — | Не используется |
| F18 | 15A | Для защиты различных цепей |
| F19 | 60A | Система рулевого управления с электроприводом |
| F20 | 15A | Фара (левая) 1 |
| F21 | 15A | Фара (правая) 1 |
| F22 | 15A | Бесключевой доступ |
| F23 | 30A | ABS, система динамической стабилизации |
| F24 | 15A | Фара (левая) 2 |
| F25 | 15A | Фара (правая) 2 |
| F26 | 7.5A | Бортовые диагностические приборы |
| F27 | 25A | Для защиты различных цепей |
| F28 | 25A | Для защиты различных цепей |
| F29 | 15A | Омыватель лобового стекла |
| F30 | 15A | Розетки для аксессуаров |
| F31 | 15A | Сигнал |
| F32 | 15A | Фары |
| F33 | — | Не используется |
| F34 | — | Не используется |
| F35 | 50A | ABS, система динамической стабилизации |
| F36 | — | Не используется |
| F37 | 40A | Задний стеклоочиститель |
| F38 | 50A | Для защиты различных цепей |
| F39 | — | Не используется |
| F40 | 40A | Кондиционер воздуха |
| F41 | — | Не используется |
| F42 | 20A | Стеклоочистители лобового стекла |
| F43 | 30A | Вентилятор охлаждения |
| F44 | 30A | Стартер |
| F45 | 10A | Система управления двигателем |
| F46 | 15A | Аудиосистема |
| F47 | 15A | Для защиты различных цепей |
| F48 | 7.5A | Подушка безопасности |
| F49 | 15A | Приборная панель |
| F50 | 15A | Салонное освещение |
| F51 | 25A | Аудиосистема |
| F52 | 10A | Солнцезащитный люк |
| F53 | 15A | Система управления двигателем |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Не используется |
| F56 | 50A или 15A | Не используется / Электрический водяной насос (2022-2023) (15A) |
