В этой статье мы рассмотрим Mazda CX-5 второго поколения (KF), доступную с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Mazda CX-5 2017, 2018, 2019, 2020, 2021, 2022 и 2023, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda CX-5 2017-2023
Если электрическая система не работает, сначала проверьте предохранители на левой боковой панели автомобиля.
Если фары или другие электрические компоненты не работают и предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Салон автомобиля

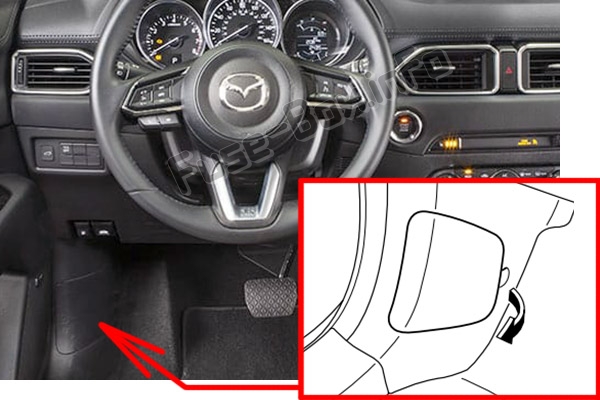

Блок предохранителей расположен с левой стороны автомобиля за крышкой.
Моторный отсек
2017
Моторный отсек
Назначение предохранителей в моторном отсеке (2017)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CABIN.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | INJECTOR ENG.SUB | 30 A | Система управления двигателем |
| 4 | SCR1 EVVT | 20 A | Система управления двигателем |
| 5 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 6 | R.HEATER | 20 A | — |
| 7 | ADD FAN DE | 40 A | — |
| 8 | WIPER.DEI | 20 A | Обогрев стеклоочистителя лобового стекла (некоторые модели) |
| 9 | DEFOG | 40 A | Обогрев заднего окна |
| 10 | DCDC DE | 40 A | — |
| 11 | EPB R | 20 A | Электрический стояночный тормоз (EPB) (правый) |
| 12 | EPB L | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | AUDIO DCDC REG | 30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Вентилятор охлаждения |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 A | ABS, система динамического контроля устойчивости |
| 17 | FAN DE | 40 A | — |
| 18 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 19 | HEATER | 40 A | Кондиционер воздуха |
| 20 | ADD FAN GE | 30 A | Вентилятор охлаждения |
| 21 | ENGINE.IG1 | 7.5 A | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | AUDIO2 | 7.5 A | Аудиосистема |
| 24 | METER2 | 7.5 A | — |
| 25 | ENGINE3 | 15 A | Система управления двигателем |
| 26 | ENGINE2 | 15 A | Система управления двигателем |
| 27 | ENGINE1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления трансмиссией (некоторые модели), замок зажигания |
| 29 | H/CLEAN | 20 A | — |
| 30 | A/C | 7.5 A | Кондиционер воздуха |
| 31 | AT PUMP | 15 A | Система управления трансмиссией (некоторые модели) |
| 32 | HORN | 15 A | Сигнал |
| 33 | R. WIPER | 15 A | Стеклоочиститель заднего окна |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | ST. HEATER | 15 A | Подогрев рулевого колеса (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | ENG.+B | 7.5 A | Система управления двигателем |
| 38 | H/L LOW L | 15 A | Фары ближнего света (левый) |
| 39 | ENGINE4 | 15 A | — |
| 40 | — | — | — |
| 41 | METERl | 10 A | Приборная панель |
| 42 | SRS1 | 7.5 A | Подушка безопасности |
| 43 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 44 | AUDIO1 | 15 A | Аудиосистема |
| 45 | ABS/DSC S | 30 A | ABS, система динамического контроля устойчивости |
| 46 | FUEL PUMP | 15 A | Топливная система |
| 47 | FUEL WARM | 25 A | — |
| 48 | TAIL | 15 A | Стоп-сигналы, подсветка номерного знака |
| 49 | SCR2 FUEL PUMP2 | 25 A | — |
| 50 | HAZARD | 25 A | Аварийная сигнализация, указатели поворота/маркерные огни спереди, габаритные огни |
| 51 | H/L LOW R | 15 A | Фары ближнего света (правый) |
| 52 | OUTLET | 25 A | Вспомогательные розетки |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | Потолочный светильник |
Салон автомобиля
Назначение предохранителей в салоне (2017)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | — |
| 3 | R.OUTLET3 | 15 A | Вспомогательные розетки |
| 4 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 5 | ESCL | 15 A | Электронный замок рулевой колонки (некоторые модели) |
| 6 | D.LOCK | 25 A | Центральный замок |
| 7 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 8 | SUNROOF | 10 A | Панорамная крыша |
| 9 | F.OUTLET | 15 A | Вспомогательные розетки |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | R.OUTLET1 | 15 A | — |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.OUTLET2 | 15 A | Вспомогательные розетки |
| 15 | USB | 7.5 A | USB-розетка |
| 16 | PLG | 20 A | Электропривод задней двери (некоторые модели) |
| 17 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 18 | R.SEATW | 20 A | Подогрев сидений (некоторые модели) |
| 19 | — | — | — |
| 20 | AT IND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 21 | P.SEAT P | 30 A | Электрорегулировка сиденья (некоторые модели) |
2017 Великобритания, Австралия
Моторный отсек
Назначение предохранителей в моторном отсеке (2017 Великобритания, Австралия)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CABIN.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | INJECTOR ENG.SUB | 30 A | Система управления двигателем (некоторые модели) |
| 4 | SC’Rl EVVT | 20 A | Система управления двигателем (некоторые модели) |
| 5 | P. WINDOW 1 | 30 A | Электростеклоподъемники (некоторые модели) |
| 6 | R.HEATER | 20 A | — |
| 7 | ADD FAN DE | 40 A | Вентилятор охлаждения (некоторые модели) |
| 8 | WIPER.DEI | 20 A | Обогрев стеклоочистителя лобового стекла (некоторые модели) |
| 9 | DEFOG | 40 A | Обогрев заднего окна |
| 10 | DCDC DE | 40 A | Для защиты различных цепей (некоторые модели) |
| 11 | EPB R | 20 A | Электрический стояночный тормоз (EPB) (правый) |
| 12 | EPB L | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | AUDIO DCDC REG | 30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Вентилятор охлаждения (некоторые модели) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 A | ABS, система динамического контроля устойчивости |
| 17 | FAN DE | 40 A | Вентилятор охлаждения (некоторые модели) |
| 18 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 19 | HEATER | 40 A | Кондиционер воздуха |
| 20 | ADD FAN GE | 30 A | Вентилятор охлаждения (некоторые модели) |
| 21 | ENGINE.IG1 | 7.5 A | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | AUDIO2 | 7.5 A | Аудиосистема |
| 24 | METER2 | 7.5 A | Приборная панель (некоторые модели) |
| 25 | ENGINE3 | 15 A | Система управления двигателем |
| 26 | ENGINE2 | 15 A | Система управления двигателем |
| 27 | ENGINE1 | 15 A | Система управления двигателем (некоторые модели) |
| 28 | AT | 15 A | Система управления трансмиссией (некоторые модели), замок зажигания |
| 29 | H/C’LEAN | 20 A | Омыватель фар (некоторые модели) |
| 30 | A/C | 7.5 A | Кондиционер воздуха (некоторые модели) |
| 31 | AT PUMP | 15 A | Система управления трансмиссией (некоторые модели) |
| 32 | HORN | 15 A | Сигнал |
| 33 | R. WIPER | 15 A | Стеклоочиститель заднего окна |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | ST.HEATER | 15 A | Подогрев рулевого колеса (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | ENG.+B | 7.5 A | Система управления двигателем |
| 38 | H/L LOW L | 15 A | Фары ближнего света (левый) |
| 39 | ENGINE4 | 15 A | Система управления двигателем (некоторые модели) |
| 40 | — | — | — |
| 41 | METER1 | 10 A | Приборная панель |
| 42 | SRS1 | 7.5 A | Подушка безопасности |
| 43 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 44 | AUDIO1 | 15 A | Аудиосистема |
| 45 | ABS/DSC S | 30 A | ABS, система динамического контроля устойчивости |
| 46 | FUEL PUMP | 15 A | Топливная система (некоторые модели) |
| 47 | FUEL WARM | 25 A | Подогрев топлива (некоторые модели) |
| 48 | TAIL | 15 A | Задние фонари, подсветка номерного знака |
| 49 | SCR2 FUEL PUMP2 | 25 A | Топливная система (некоторые модели) |
| 50 | HAZARD | 25 A | Аварийная сигнализация. Указатели поворота, задние фонари, габаритные огни |
| 51 | H/L LOW R | 15 A | Фары ближнего света (правый) |
| 52 | OUTLET | 25 A | Вспомогательные розетки |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | Потолочный светильник |
Салон автомобиля
Назначение предохранителей в салоне (2017 Великобритания, Австралия)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электростеклоподъемники (некоторые модели) |
| 3 | R.OUTLET3 | 15 A | — |
| 4 | PWINDOW2 | 25 A | Электростеклоподъемники |
| 5 | ESCL | 15 A | Электронный замок рулевой колонки |
| 6 | D.LOC’K | 25 A | Центральный замок |
| 7 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 8 | SUNROOF | 10 A | Панорамная крыша (некоторые модели) |
| 9 | F.OUTLET | 15 A | Вспомогательные розетки |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | R.OUTLET1 | 15 A | Вспомогательные розетки (некоторые модели) |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.OUTLET2 | 15 A | Вспомогательные розетки |
| 15 | USB | 7.5 A | USB-розетка (некоторые модели) |
| 16 | PLG | 20 A | Электропривод задней двери (некоторые модели) |
| 17 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 18 | R.SEAT W | 20 A | Подогрев сидений (некоторые модели) |
| 19 | — | — | — |
| 20 | AT IND | 7.5 A | Индикатор переключения АКПП (некоторые модели) |
| 21 | P.SEAT P | 30 A | Электрорегулировка сиденья (некоторые модели) |
2018, 2019, 2020, 2021
Моторный отсек
Назначение предохранителей в моторном отсеке (2018, 2019, 2020, 2021)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CABIN.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | INJECTOR ENG.SUB |
30 A | Система управления двигателем (некоторые модели) |
| 4 | SCR1 EVVT |
20 A | Система управления двигателем |
| 5 | P. WINDOW 1 | 30 A | 2018: Электростеклоподъемники (некоторые модели); 2019-2021: Не используется |
| 6 | R.HEATER | 20 A | — |
| 7 | ADD FAN DE | 40 A | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020-2021: Вентилятор охлаждения (некоторые модели) |
| 8 | WIPER.DEI | 20 A | Обогрев стеклоочистителя лобового стекла (некоторые модели) |
| 9 | DEFOG | 40 A | Обогрев заднего окна |
| 10 | DCDC DE | 40 A | — |
| 11 | EPB R | 20 A | Электрический стояночный тормоз (EPB) (правый) |
| 12 | EPB L | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | AUDIO DCDC REG |
30 A | Аудиосистема (некоторые модели) |
| 14 | FAN GE | 30 A | Вентилятор охлаждения (некоторые модели) |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 A | ABS, система динамического контроля устойчивости |
| 17 | FAN DE | 40 A | 2018: Вентилятор охлаждения (некоторые модели); 2019: Не используется; 2020-2021: Вентилятор охлаждения (некоторые модели) |
| 18 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 19 | HEATER | 40 A | Кондиционер воздуха |
| 20 | ADD FAN GE | 30 A | Вентилятор охлаждения (некоторые модели) |
| 21 | ENGINE.IG1 | 7.5 A | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | AUDIO2 | 7.5 A | Аудиосистема |
| 24 | METER2 | 7.5 A | — |
| 25 | ENGINE3 | 15 A | Система управления двигателем |
| 26 | ENGINE2 | 15 A | Система управления двигателем |
| 27 | ENGINE1 | 15 A | Система управления двигателем (некоторые модели) |
| 28 | AT | 15 A | Система управления трансмиссией, замок зажигания |
| 29 | H/CLEAN | 20 A | — |
| 30 | A/C | 7.5 A | Кондиционер воздуха |
| 31 | AT PUMP | 15 A | — |
| 32 | HORN | 15 A | Сигнал |
| 33 | R.WIPER | 15 A | Стеклоочиститель заднего окна |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | ST. HEATER | 15 A | Подогрев рулевого колеса (некоторые модели) |
| 36 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 37 | ENG.+B | 7.5 A | Система управления двигателем |
| 38 | H/L LOW L | 15 A | Фары ближнего света (левый) |
| 39 | ENGINE4 | 15 A | Система управления двигателем (некоторые модели) |
| 40 | INTERIOR1 | 15 A | 2021: Для защиты различных цепей |
| 41 | METER1 | 10 A | Приборная панель |
| 42 | SRS1 | 7.5 A | Подушка безопасности |
| 43 | BOSE | 25 A | Модель с аудиосистемой Bose (некоторые модели) |
| 44 | AUDIO1 | 15 A | Аудиосистема |
| 45 | ABS/DSC S | 30 A | ABS, система динамического контроля устойчивости |
| 46 | FUEL PUMP | 15 A | Топливная система (некоторые модели) |
| 47 | FUEL WARM | 25 A | 2018: Подогрев топлива (некоторые модели); 2019: Не используется; 2020-2021: Подогрев топлива (некоторые модели) |
| 48 | TAIL | 15 A | 2018: Стоп-сигналы, подсветка номерного знака; 2019-2021: Стоп-сигналы, подсветка номерного знака, габаритные огни |
| 49 | SCR2 FUEL PUMP2 |
25 A | 2018: Топливная система (некоторые модели); 2019: Не используется; 2020-2021: Система управления двигателем (некоторые модели) |
| 50 | HAZARD | 25 A | 2018: Аварийная сигнализация, указатели поворота/маркерные огни спереди, габаритные огни; 2019-2021: Аварийная сигнализация, указатели поворота, габаритные огни |
| 51 | H/L LOW R | 15 A | Фары ближнего света (правый) |
| 52 | OUTLET | 25 A | Вспомогательные розетки |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 15 A | 2018: Потолочный светильник; 2019-2021: Для защиты различных цепей |
Салон автомобиля
Назначение предохранителей в салоне (2018, 2019, 2020, 2021)
| № | ОПИСАНИЕ | НОМИНАЛ ТОКА | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Электрорегулировка сиденья (некоторые модели) |
| 2 | P.WINDOW3 | 30 A | Электростеклоподъемники |
| 3 | R.OUTLET3 | 15 A | Вспомогательные розетки |
| 4 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 5 | ESCL | 15 A | 2018-2019: Не используется; 2020-2021: Прицепное устройство |
| 6 | D.LOC’K | 25 A | Центральный замок |
| 7 | SEAT WARM | 20 A | Подогрев сидений (некоторые модели) |
| 8 | SUNROOF | 10 A | Панорамная крыша (некоторые модели) |
| 9 | F.OUTLET | 15 A | Вспомогательные розетки |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | R.OUTLET1 | 15 A | Не используется |
| 12 | SCR3 | 15 A | 2018: Система управления двигателем (некоторые модели); 2019: Не используется; 2020-2021: Система управления двигателем (некоторые модели) |
| 13 | SCR4 | 15 A | 2018: Система управления двигателем (некоторые модели); 2019: Не используется; 2020-2021: Система управления двигателем (некоторые модели); |
| 14 | R.OUTLET2 | 15 A | Вспомогательные розетки |
| 15 | USB | 7.5 A | USB-розетка |
| 16 | PLG | 20 A | Электропривод задней двери (некоторые модели) |
| 17 | M.DEF | 7.5 A | Обогрев зеркал (некоторые модели) |
| 18 | R.SEAT W | 20 A | Подогрев сидений (некоторые модели) |
| 19 | INTERIOR2 | 15 A | 2021: Для защиты различных цепей |
| 20 | AT IND | 7.5 A | Индикатор переключения АКПП |
| 21 | P.SEAT P | 30 A | Электрорегулировка сиденья (некоторые модели) |
2022, 2023
Моторный отсек
Назначение предохранителей в блоке предохранителей моторного отсека (2022-2023)
| № | ОПИСАНИЕ | НОМИНАЛ ПРЕДОХРАНИТЕЛЯ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | CAB1N.+B | 50 A | Для защиты различных цепей |
| 2 | IG2 | 30 A | Для защиты различных цепей |
| 3 | INJECTOR ENG.SUB | 30 A | Система управления двигателем |
| 4 | SCR1 EVVT | 20 A | Система управления двигателем |
| 5 | P. WINDOW 1 | 30 A | Электростеклоподъемники |
| 6 | R.HEATER | 20 A | — |
| 7 | ADD FAN DE | 40 A | Вентилятор охлаждения |
| 8 | WIPER.DEI | 20 A | Обогрев стеклоочистителя лобового стекла |
| 9 | DEFOG | 30 A | Обогрев заднего окна |
| 10 | DCDC DE | 40 A | Для защиты различных цепей |
| 11 | EPB R | 20 A | Электрический стояночный тормоз (EPB) (правый) |
| 12 | EPB L | 20 A | Электрический стояночный тормоз (EPB) (левый) |
| 13 | AUDIO DCDC REG | 30 A | Аудиосистема |
| 14 | FAN GE | 30 A | Вентилятор охлаждения |
| 15 | ENG.MAIN | 40 A | Система управления двигателем |
| 16 | ABS/DSC M | 50 A | ABS, система динамического контроля устойчивости |
| 17 | FAN DE | 40 A | Вентилятор охлаждения |
| 18 | WIPER | 20 A | Стеклоочиститель и омыватель лобового стекла |
| 19 | HEATER | 40 A | Кондиционер воздуха |
| 20 | ADD FAN GE | 30 A | Вентилятор охлаждения |
| 21 | ENGINE.IG1 | 7.5 A | Система управления двигателем |
| 22 | C/U IG1 | 15 A | Для защиты различных цепей |
| 23 | AUDIO2 | 7.5 A | Аудиосистема |
| 24 | METER2 | 7.5 A | Приборная панель |
| 25 | ENGINE3 | 15 A | Система управления двигателем |
| 26 | ENGINE2 | 15 A | Система управления двигателем |
| 27 | ENGINE 1 | 15 A | Система управления двигателем |
| 28 | AT | 15 A | Система управления трансмиссией, замок зажигания |
| 29 | H/CLEAN | 20 A | — |
| 30 | A/C | 7.5 A | Кондиционер воздуха |
| 31 | AT PUMP | 15 A | Система управления трансмиссией |
| 32 | HORN | 15 A | Сигнал |
| 33 | R. WIPER | 15 A | Стеклоочиститель заднего окна |
| 34 | H/L HI | 20 A | Фары дальнего света |
| 35 | ST.HEATER | 15 A | Подогрев рулевого колеса |
| 36 | FOG | 15 A | — |
| 37 | ENG.+B | 7.5 A | Система управления двигателем |
| 38 | H/L LOW L | 15 A | Фары ближнего света (левый) |
| 39 | ENGINE4 | 15 A | Система управления двигателем |
| 40 | INTERIOR 1 | 15 A | Для защиты различных цепей |
| 41 | METER1 | 10 A | Приборная панель |
| 42 | SRS1 | 7.5 A | Подушка безопасности |
| 43 | AUDIO 1 | 15 A | Аудиосистема |
| 44 | BOSE | 25 A | Модель с аудиосистемой Bose |
| 45 | ABS/DSC S | 30 A | ABS, система динамического контроля устойчивости |
| 46 | FUEL PUMP | 15 A | Топливная система |
| 47 | FUEL WARM | 25 A | Подогрев топлива |
| 48 | TAIL | 15 A | Стоп-сигналы, подсветка номерного знака, габаритные огни |
| 49 | SCR2 FUEL PUMP2 | 25 A | — |
| 50 | HAZARD | 25 A | Аварийная сигнализация, указатели поворота, габаритные огни |
| 51 | H/L LOW R | 15 A | Фары ближнего света (правый) |
| 52 | OUTLET | 25 A | Вспомогательные розетки |
| 53 | STOP | 10 A | Стоп-сигналы |
| 54 | ROOM | 25 A | Для защиты различных цепей |
Салон автомобиля
Назначение предохранителей в салоне (2022-2023)
| № | ОПИСАНИЕ | НОМИНАЛ ПРЕДОХРАНИТЕЛЯ | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | P.SEAT D | 30 A | Электрорегулировка сиденья |
| 2 | P.WINDOW3 | 30 A | Электростеклоподъемники |
| 3 | R.OUTLET3 | 15 A | Вспомогательные розетки |
| 4 | P.WINDOW2 | 25 A | Электростеклоподъемники |
| 5 | ESCL | 15 A | Прицепное устройство |
| 6 | D.LOCK | 25 A | Центральный замок |
| 7 | SEAT WARM | 20 A | Подогрев сидений |
| 8 | SUNROOF | 10 A | Панорамная крыша |
| 9 | F.OUTLET | 15 A | Вспомогательные розетки |
| 10 | MIRROR | 7.5 A | Электрорегулировка зеркал |
| 11 | R.OUTLET1 | 15 A | 2023: Вспомогательные розетки |
| 12 | SCR3 | 15 A | — |
| 13 | SCR4 | 15 A | — |
| 14 | R.OUTLET2 | 15 A | Вспомогательные розетки |
| 15 | USB | 7.5 A | USB-розетка |
| 16 | PLG | 20 A | Электропривод задней двери |
| 17 | M.DEF | 7.5 A | Обогрев зеркал |
| 18 | R.SEAT W | 20 A | Подогрев задних сидений |
| 19 | INTERIOR2 | 15 A | Для защиты различных цепей |
| 20 | AT IND | 7.5 A | Индикатор переключения АКПП |
| 21 | P.SEAT P | 30 A | Электрорегулировка сиденья |
