Компактный кроссовер Mazda CX-50 доступен с 2023 года по настоящее время. Здесь вы найдёте схемы блоков предохранителей для Mazda CX-50 2023 и 2024, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Схема предохранителей Mazda CX-50

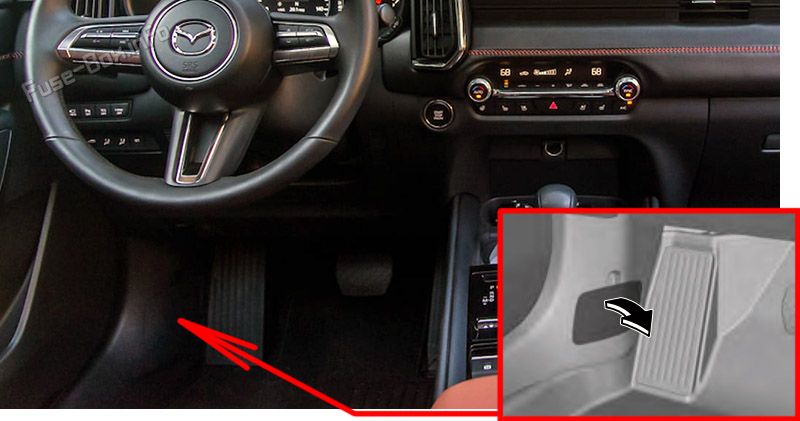

Расположение блока предохранителей
Предохранители расположены за крышкой на левой стороне автомобиля.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | — | — |
| F2 | — | — |
| F3 | 20A | Подогрев передних сидений |
| F4 | 15A | Центральный замок (водительская дверь) |
| F5 | 15A | Центральный замок (пассажирская дверь) |
| F6 | 20A | Подогрев задних сидений |
| F7 | 25A | Электропривод задней двери |
| F8 | 30A | Электрорегулировка сиденья (пассажирское) |
| F9 | 30A | Электростеклоподъёмники (водительское) |
| F10 | 30A | Электростеклоподъёмники (пассажирские) |
| F11 | 30A | Электрорегулировка сиденья (водительское) |
| F12 | — | — |
| F13 | 15A | Аудиосистема |
| F14 | 25A | Аудиосистема |
| F15 | 15A | Замок задней двери |
| F16 | 15A | Подсветка |
| F17 | 10A | Стоп-сигналы |
| F18 | 10A | Фонари заднего хода |
| F19 | 10A | Задние указатели поворота |
| F20 | 10A | Задние фонари |
| F21 | 10A | Задние фонари |
| F22 | 7.5A | Подушки безопасности |
| F23 | — | — |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|
| F1 | — | — |
| F2 | 20A | Обогрев лобового стеклоочистителя |
| F3 | 30A | Система управления двигателем |
| F4 | 20A | S-VT |
| F5 | 40A | Система управления двигателем |
| F6 | — | — |
| F7 | 20A | Топливный насос |
| F8 | 15A | Система управления двигателем |
| F9 | 15A | Система управления трансмиссией |
| F10 | 10A | Система управления двигателем |
| F11 | 7.5A | Кондиционер |
| F12 | 15A | Система управления двигателем |
| F13 | — | — |
| F14 | 15A | Электрический водяной насос |
| F15 | — | — |
| F16 | 15A | Для защиты различных цепей |
| F17 | — | — |
| F18 | 15A | Для защиты различных цепей |
| F19 | 60A | Система рулевого управления с электроприводом |
| F20 | 15A | Фара (Левая) 1 |
| F21 | 15A | Фара (Правая) 1 |
| F22 | 15A | Бесключевой доступ |
| F23 | 30A | ABS, Система динамической стабилизации |
| F24 | 15A | Фара (Левая) 2 |
| F25 | 15A | Фара (Правая) 2 |
| F26 | 7.5A | Бортовой самодиагностики |
| F27 | 25A | Для защиты различных цепей |
| F28 | 25A | Для защиты различных цепей |
| F29 | 15A | Омыватель лобового стекла |
| F30 | 15A | Розетки прикуривателя |
| F31 | 15A | Сигнал |
| F32 | — | — |
| F33 | — | — |
| F34 | — | — |
| F35 | 50A | ABS, Система динамической стабилизации |
| F36 | — | — |
| F37 | 30A | Обогрев заднего стекла |
| F38 | 50A | Для защиты различных цепей |
| F39 | — | — |
| F40 | 40A | Кондиционер |
| F41 | 30A | Аудиосистема |
| F42 | 20A | Стеклоочистители лобового стекла |
| F43 | 30A | Вентилятор охлаждения |
| F44 | 30A | Стартер |
| F45 | 10A | Система управления двигателем |
| F46 | 15A | Аудиосистема |
| F47 | 15A | Для защиты различных цепей |
| F48 | 7.5A | Подушки безопасности |
| F49 | 15A | Приборная панель |
| F50 | 15A | Салонное освещение |
| F51 | 15A | Панорамный люк |
| F52 | 15A | Панорамный люк |
| F53 | 15A | Система управления двигателем |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Для защиты различных цепей |
| F56 | — | — |
