В этой статье мы рассмотрим Mazda 3 первого поколения (BK), выпускавшуюся с 2003 по 2009 год. Здесь вы найдёте схемы блоков предохранителей Mazda 3 2003, 2004, 2005, 2006, 2007, 2008 и 2009, информацию о расположении панелей предохранителей внутри автомобиля, а также назначение каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda 3 2003-2009
Если какие-либо лампы, аксессуары или органы управления не работают, проверьте соответствующий защитный элемент цепи. Если предохранитель перегорел, внутренний элемент расплавится.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в порядке, проверьте блок предохранителей под капотом.
Пассажирский отсек

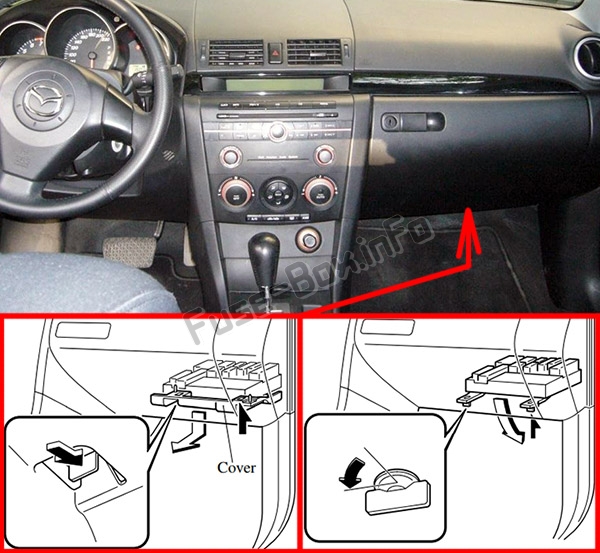

Блок предохранителей расположен на стороне переднего пассажира ниже бардачка (снимите нижнюю часть бардачка, поверните два фиксатора и опустите блок предохранителей вниз).
Моторный отсек
Для замены главного предохранителя (MAIN) обратитесь в авторизованный дилерский центр Mazda.
2004, 2005
Моторный отсек
Назначение предохранителей в блоке предохранителей моторного отсека (2004, 2005)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 40A | Вентилятор охлаждения |
| 2 | P/ST | 80A | Электрогидравлическое рулевое управление (EHPAS) |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | Фары |
| 5 | PTC | 80A | — |
| 6 | GLOW | 60A | — |
| 7 | ABS 1 | 30A | ABS (некоторые модели) |
| 8 | ABS 2 | 20A | ABS (некоторые модели) |
| 9 | ENGINE | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | IG KEY 1 | 30A | Замок зажигания |
| 12 | STARTER | 20A | Муфта стартера |
| 13 | IG KEY 2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | HEATER | 40A | Электровентилятор отопителя |
| 16 | — | — | — |
| 17 | DEFOG | 40A | Заднее стеклоочиститель-отопитель |
| 18 | — | — | — |
| 19 | ABS IG | 10A | ABS (некоторые модели) |
| 20 | FOG | 15A | Противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Сигнал |
| 22 | — | — | — |
| 23 | H/CLEAN | 20A | — |
| 24 | F/PUMP | 15A | Топливный насос |
| 25 | P/ST IG | 10A | Рулевое управление |
| 26 | A/C MAG | 10A | Кондиционер |
| 27 | ALT | 10A | — |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15A | Салонное освещение |
| 32 | ENG BAR 4 | 10A | Нагреватель лямбда-зонда |
| 33 | ENG BAR 3 | 10A | Нагреватель лямбда-зонда |
| 34 | EGI INJ | 10A | Форсунки |
| 35 | ENG BAR 1 | 10A | Датчик расхода воздуха |
| 36 | ENG BAR 2 | 10A | Клапан управления EGR |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2004, 2005)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 37 | D/LOCK 2 | 15A | Центральный замок |
| 38 | — | — | — |
| 39 | HEAD HIGH L | 10A | Верхний свет фар (Левый) |
| 40 | HEAD HIGH R | 10A | Верхний свет фар (Правый) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | CIGAR | 15A | Прикуриватель |
| 44 | RADIO | 7.5A | Аудиосистема |
| 45 | MIRROR | 10A | Электропривод зеркал |
| 46 | TAIL R | 7.5A | Задние фонари (Правый), Габаритные огни (Правый), Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | TR/LOCK | 20A | — |
| 50 | CPU PWR | 10A | Блок управления |
| 51 | HAZARD | 15A | Поворотники, Аварийная сигнализация |
| 52 | SUN ROOF | 20A | Люк в крыше |
| 53 | WASHER | 20A | Омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 54 | — | — | — |
| 55 | P/WIND R | 30A | — |
| 56 | P/WIND L | 30A | — |
| 57 | ALARM | 7.5A | — |
| 58 | M/DEF | 7.5A | Подогрев зеркал |
| 59 | — | — | — |
| 60 | HEAD LOW R | 15A | Нижний свет фар (Правый), Регулировка фар (некоторые модели) |
| 61 | HEAD LOWL | 15A | Нижний свет фар (Левый) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Система дополнительных подушек безопасности |
| 66 | METER | 10A | Приборная панель, Иммобилайзер, Система блокировки селектора |
| 67 | IGNITION | 20A | ABS/Электрогидравлическое рулевое управление (некоторые модели) |
| 68 | WIPER | 20A | Стеклоочиститель лобового стекла |
| 69 | ENGINE | 20A | Для защиты различных цепей |
| 70 | IG SIG | 10A | Автоматический стеклоочиститель (некоторые модели) |
| 71 | SAS 2 | 7.5A | Система дополнительных подушек безопасности |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | SEAT WARM | 20A | — |
| 75 | D/LOCK 1 | 25A | Центральный замок |
| 76 | A/C | 10A | Кондиционер, Блок управления отопителем |
| 77 | P/WIND L | 30A | Электростеклоподъёмник (Левый) (некоторые модели) |
| 78 | P/WIND R | 30A | Электростеклоподъёмник (Правый) (некоторые модели) |
| 79 | BACK | 10A | Задние ходовые огни |
| 80 | SUN ROOF | 7.5A | Люк в крыше (некоторые модели) |
| 81 | TAILL | 7.5A | Задние фонари (Левый), Габаритные огни (Левый) |
| 82 | ILLUMI | 7.5A | Подсветка |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2006
Моторный отсек
Назначение предохранителей в блоке предохранителей моторного отсека (2006)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 40 A | Вентилятор охлаждения |
| 2 | P/ST | 80 A | Электрогидравлическое рулевое управление (EHPAS) |
| 3 | BTN | 40 A | Для защиты различных цепей |
| 4 | HEAD | 40 A | Фары |
| 5 | PTC | 80 A | — |
| 6 | GLOW | 60 A | — |
| 7 | ABS 1 | 30 A | ABS (некоторые модели) |
| 8 | ABS 2 | 20 A | ABS (некоторые модели) |
| 9 | ENGINE | 30 A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | IG KEY 1 | 30 A | Замок зажигания |
| 12 | STARTER | 20 A | Муфта стартера |
| 13 | IG KEY 2 | 30 A | Замок зажигания |
| 14 | — | — | — |
| 15 | HEATER | 40 A | Электровентилятор отопителя |
| 16 | — | — | — |
| 17 | DEFOG | 40 A | Подогрев заднего стекла |
| 18 | AUDIO | 30 A | Аудиосистема (модели с BOSE Sound System) |
| 19 | ABS IG | 10A | ABS (некоторые модели) |
| 20 | FOG | 15 A | Противотуманные фары (некоторые модели) |
| 21 | HORN | 15 A | Сигнал |
| 22 | — | — | — |
| 23 | H/CLEAN | 20 A | — |
| 24 | F/PUMP | 15 A | Топливный насос |
| 25 | P/ST IG | 10A | Рулевое управление |
| 26 | A/C MAG | 10A | Кондиционер |
| 27 | TCM | 15A | Модуль управления трансмиссией |
| 28 | — | — | — |
| 29 | — | — | — |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15 A | Салонное освещение |
| 32 | ENG BAR 4 | 10A | Нагреватель лямбда-зонда |
| 33 | ENG BAR 3 | 10A | Нагреватель лямбда-зонда |
| 34 | EGI INJ | 10A | Форсунки |
| 35 | ENG BAR 1 | 10A | Датчик расхода воздуха |
| 36 | ENG BAR 2 | 10A | Клапан управления EGR |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2006)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 37 | D/LOCK 2 | 15 A | Центральный замок |
| 38 | STOP | 10A | Стоп-сигналы |
| 39 | HEAD HIGH L | 10A | Верхний свет фар (Левый) |
| 40 | HEAD HIGH R | 10A | Верхний свет фар (Правый) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | CIGAR | 15 A | Прикуриватель |
| 44 | RADIO | 7.5 A | Аудиосистема |
| 45 | MIRROR | 10A | Электропривод зеркал |
| 46 | TAIL R | 7.5 A | Задние фонари (Правый), Габаритные огни (Правый), Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | TR/LOCK | 20 A | — |
| 50 | CPU PWR | 10A | Блок управления |
| 51 | HAZARD | 15 A | Поворотники, Аварийная сигнализация |
| 52 | SUN ROOF | 20 A | Люк в крыше (некоторые модели) |
| 53 | WASHER | 20 A | Омыватель лобового стекла, Стеклоочиститель и омыватель заднего стекла |
| 54 | — | — | — |
| 55 | P/WIND R | 30 A | — |
| 56 | P/WIND L | 30 A | — |
| 57 | ALARM | 7.5 A | — |
| 58 | M/DEF | 7.5 A | Подогрев зеркал |
| 59 | — | — | — |
| 60 | HEAD LOW R | 15 A | Нижний свет фар (Правый), Регулировка фар (некоторые модели) |
| 61 | HEAD LOW L | 15 A | Нижний свет фар (Левый) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Система дополнительных подушек безопасности |
| 66 | METER | 10A | Приборная панель, Иммобилайзер, Система блокировки селектора |
| 67 | IGNITION | 20 A | ABS (некоторые модели), EHPAS |
| 68 | WIPER | 20 A | Стеклоочиститель лобового стекла |
| 69 | ENGINE | 20 A | Для защиты различных цепей |
| 70 | IG SIG | 10A | Автоматический стеклоочиститель (некоторые модели) |
| 71 | SAS 2 | 7.5 A | Система дополнительных подушек безопасности |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | SEAT WARM | 20 A | — |
| 75 | D/LOCK 1 | 25 A | Центральный замок |
| 76 | A/C | 10A | Кондиционер, Блок управления отопителем |
| 77 | P/WIND L | 30 A | Электростеклоподъёмник (Левый) (некоторые модели) |
| 78 | P/WIND R | 30 A | Электростеклоподъёмник (Правый) |
| 79 | BACK | 10A | Задние ходовые огни |
| 80 | SUN ROOF | 7.5 A | Люк в крыше (некоторые модели) |
| 81 | TAILL | 7.5 A | Задние фонари (Левый), Габаритные огни (Левый) |
| 82 | ILLUMI | 7.5 A | Подсветка |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2007, 2008
Моторный отсек
Без турбонаддува
Назначение предохранителей в моторном отсеке (без турбонаддува, 2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 40A | Вентилятор охлаждения |
| 2 | P/ST | 80A | Рулевое управление |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | Фары |
| 5 | PTC | — | — |
| 6 | GLOW | — | — |
| 7 | ABS 1 | 30A | ABS (некоторые модели), DSC (некоторые модели) |
| 8 | ABS 2 | 20A | ABS (некоторые модели), DSC (некоторые модели) |
| 9 | ENGINE | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | IG KEY 1 | 30A | Замок зажигания |
| 12 | STARTER | 20A | Муфта стартера |
| 13 | IG KEY 2 | 30A | Замок зажигания |
| 14 | GLOW 1 | — | — |
| 15 | HEATER | 40A | Электровентилятор отопителя |
| 16 | GLOW 2 | — | — |
| 17 | DEFOG | 40A | Подогрев заднего стекла |
| 18 | AUDIO | 30A | Аудиосистема (модели с BOSE Sound System) |
| 19 | ABS IG | 10A | ABS (некоторые модели), DSC (некоторые модели) |
| 20 | FOG | 15A | Передние противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Сигнал |
| 22 | DRL | 10A | Дневные ходовые огни (некоторые модели) |
| 23 | H/CLEAN | — | — |
| 24 | F/PUMP | 15A | Топливный насос |
| 25 | P/ST IG | 10A | Рулевое управление |
| 26 | A/C MAG | 10A | Кондиционер (некоторые модели) |
| 27 | ALT/TCM | 10A/15A | TCM (некоторые модели) |
| 28 | GLOW SIG | — | — |
| 29 | P.OUTLET | — | Розетка питания |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15A | Салонное освещение |
| 32 | ENG BAR 4 | 10A | Лямбда-зонды (некоторые модели) |
| 33 | ENG BAR 3 | 10A | Лямбда-зонды |
| 34 | EGI INJ | 10A | Форсунки |
| 35 | ENG BAR 1 | 10A | Для защиты различных цепей |
| 36 | ENG BAR 2 | 10A | PCM, Топливный насос |
С турбонаддувом
Назначение предохранителей в моторном отсеке (с турбонаддувом, 2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 70A | Вентилятор охлаждения |
| 2 | — | — | — |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | Фары |
| 5 | F/PUMP | 30A | Топливный насос |
| 6 | — | — | — |
| 7 | ABS 1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | ENGINE | 30A | Для защиты различных цепей |
| 10 | INJECTOR | 30A | Топливные форсунки |
| 11 | IG KEY 1 | 30A | Замок зажигания |
| 12 | STATER | 20A | Муфта стартера |
| 13 | IG KEY2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | HEATER | 40A | Электровентилятор отопителя |
| 16 | — | — | — |
| 17 | DEFOG | 40A | Подогрев заднего стекла |
| 18 | AUDIO | 30A | Аудиосистема (модели с BOSE Sound System) |
| 19 | ABS IG | 10A | ABS |
| 20 | FOG | 15A | Передние противотуманные фары |
| 21 | HORN | 15A | Сигнал |
| 22 | DRL | 10A | Дневные ходовые огни (некоторые модели) |
| 23 | H/CLEAN | — | — |
| 24 | ETC | 10A | Электронная дроссельная заслонка |
| 25 | — | — | — |
| 26 | A/C MAG | 10A | Кондиционер |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | P.OUTLET | 15A | Розетка питания |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15A | Салонное освещение |
| 32 | — | — | — |
| 33 | ENG BAR 3 | 10A | Лямбда-зонды |
| 34 | — | — | — |
| 35 | ENG BAR 1 | 15A | Для защиты различных цепей |
| 36 | ENG BAR 2 | 10A | PCM, Топливный насос |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2007, 2008)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 37 | D/LOCK 2 | 15A | Двойная система блокировки (некоторые модели) |
| 38 | STOP LAMP/HORN | 10A | Стоп-сигналы, Сигнал |
| 39 | HEAD HIGH L | 10A | Верхний свет фар (Левый) |
| 40 | HEAD HIGH R | 10A | Верхний свет фар (Правый) |
| 41 | — | — | — |
| 42 | — | — | — |
| 43 | CIGAR | 15A | Прикуриватель |
| 44 | RADIO | 7.5A | Аудиосистема |
| 45 | MIRROR | 10A | Электропривод зеркал (некоторые модели) |
| 46 | TAIL R | 7.5A | Задние фонари (Правый), Габаритные огни (Правый), Освещение номерного знака |
| 47 | OBD | 10A | Для защиты различных цепей |
| 48 | — | — | — |
| 49 | TR/LOCK | — | — |
| 50 | — | — | — |
| 51 | — | — | — |
| 52 | SUN ROOF | 20A | Люк в крыше (некоторые модели) |
| 53 | WASHER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 54 | — | — | — |
| 55 | P/WIND R | — | — |
| 56 | P/WIND L | — | — |
| 57 | ALARM | — | — |
| 58 | M/DEF | 7.5A | Подогрев зеркал (некоторые модели) |
| 59 | — | — | — |
| 60 | HEAD LOW R | 15A | Нижний свет фар (Правый), Регулировка фар |
| 61 | HEAD LOW L | 15A | Нижний свет фар (Левый) |
| 62 | — | — | — |
| 63 | — | — | — |
| 64 | — | — | — |
| 65 | SAS | 10A | Система дополнительных подушек безопасности |
| 66 | METER | 10A | Приборная панель, Иммобилайзер |
| 67 | IGNITION | 20A | ABS (некоторые модели), DSC (некоторые модели), Рулевое управление |
| 68 | WIPER | 20A | Стеклоочиститель и омыватель лобового стекла |
| 69 | ENGINE | 20A | Для защиты различных цепей |
| 70 | IG SIG | 10A | Автоматический стеклоочиститель (некоторые модели), Выключатель электростеклоподъёмника (некоторые модели) |
| 71 | SAS 2 | 7.5A | Датчик веса сиденья |
| 72 | — | — | — |
| 73 | — | — | — |
| 74 | SEAT WARM | 20A | Подогрев сидений (некоторые модели) |
| 75 | D/LOCK 1 | 25A | Центральный замок (некоторые модели) |
| 76 | A/C | 10A | Кондиционер (некоторые модели), Блок управления отопителем |
| 77 | P/WIND L | 30A | Электростеклоподъёмник (Левый) (некоторые модели) |
| 78 | P/WIND R | 30A | Электростеклоподъёмник (Правый) (некоторые модели) |
| 79 | BACK | 10A | Задние ходовые огни |
| 80 | SUN ROOF | 7.5A | Люк в крыше (некоторые модели) |
| 81 | TAILL | 7.5A | Задние фонари (Левый), Габаритные огни (Левый) |
| 82 | ILLUMI | 7.5A | Подсветка |
| 83 | — | — | — |
| 84 | — | — | — |
| 85 | — | — | — |
| 86 | — | — | — |
2009
Моторный отсек
Без турбонаддува
Назначение предохранителей в моторном отсеке (без турбонаддува, 2009)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 40A | Вентилятор охлаждения |
| 2 | P/ST | 80A | Рулевое управление |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | Фары |
| 5 | PTC | — | — |
| 6 | GLOW/P.SEAT | 30A | Электропривод сидений |
| 7 | ABS 1 | 30A | ABS (некоторые модели), DSC (некоторые модели) |
| 8 | ABS 2 | 20A | ABS (некоторые модели), DSC (некоторые модели) |
| 9 | ENGINE | 30A | Для защиты различных цепей |
| 10 | — | — | — |
| 11 | IG KEY 1 | 30A | Замок зажигания |
| 12 | STARTER | 20A | Муфта стартера |
| 13 | IG KEY 2 | 30A | Замок зажигания |
| 14 | GLOW 1 | — | — |
| 15 | HEATER | 40A | Электровентилятор отопителя |
| 16 | GLOW 2 | — | — |
| 17 | DEFOG | 40A | Подогрев заднего стекла |
| 18 | AUDIO | 30A | Аудиосистема (модели с BOSE Sound System) (некоторые модели) |
| 19 | ABS IG | 10A | ABS (некоторые модели), DSC (некоторые модели) |
| 20 | FOG | 15A | Передние противотуманные фары (некоторые модели) |
| 21 | HORN | 15A | Сигнал |
| 22 | DRL | 10A | Дневные ходовые огни (некоторые модели) |
| 23 | H/CLEAN | — | — |
| 24 | F/PUMP | 15A | Топливный насос |
| 25 | P/ST IG | 10A | Рулевое управление |
| 26 | A/C MAG | 10A | Кондиционер (некоторые модели) |
| 27 | ALT/TCM | 15A | TCM (некоторые модели) |
| 28 | GLOW SIG | — | — |
| 29 | P.OUTLET | 15A | Розетка питания |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15A | Салонное освещение |
| 32 | ENG BAR 4 | 10A | Лямбда-зонды (некоторые модели) |
| 33 | ENG BAR 3 | 10A | Лямбда-зонды |
| 34 | EGI INJ | 10A | Форсунки |
| 35 | ENG BAR 1 | 10A | Для защиты различных цепей |
| 36 | ENG BAR 2 | 10A | PCM, Топливный насос |
С турбонаддувом
Назначение предохранителей в моторном отсеке (с турбонаддувом, 2009)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 1 | FAN | 70A | Вентилятор охлаждения |
| 2 | — | — | — |
| 3 | BTN | 40A | Для защиты различных цепей |
| 4 | HEAD | 40A | Фары |
| 5 | F/PUMP | 30A | Топливный насос |
| 6 | — | — | — |
| 7 | ABS 1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | ENGINE | 30A | Для защиты различных цепей |
| 10 | INJECTOR | 30A | Топливные форсунки |
| 11 | IG KEY1 | 30A | Замок зажигания |
| 12 | STARTER | 20A | Муфта стартера |
| 13 | IG KEY2 | 30A | Замок зажигания |
| 14 | — | — | — |
| 15 | HEATER | 40A | Электровентилятор отопителя |
| 16 | — | — | — |
| 17 | DEFOG | 40A | Подогрев заднего стекла |
| 18 | AUDIO | 30A | Аудиосистема (модели с BOSE Sound System) (некоторые модели) |
| 19 | ABS IG | 10A | ABS |
| 20 | FOG | 15A | Передние противотуманные фары |
| 21 | HORN | 15A | Сигнал |
| 22 | DRL | 10A | Дневные ходовые огни (некоторые модели) |
| 23 | H/CLEAN | — | — |
| 24 | ETC | 10A | Электронная дроссельная заслонка |
| 25 | — | — | — |
| 26 | A/C MAG | 10A | Кондиционер |
| 27 | — | — | — |
| 28 | — | — | — |
| 29 | P.OUTLET | 15A | Розетка питания |
| 30 | ENG +B | 10A | PCM |
| 31 | ROOM | 15A | Салонное освещение |
| 32 | — | — | — |
| 33 | ENG BAR 3 | 10A | Лямбда-зонды |
| 34 | — | — | — |
| 35 | ENG BAR 1 | 15A | Для защиты различных цепей |
| 36 | ENG BAR 2 | 10A | PCM, Топливный насос |
Пассажирский отсек
Назначение предохранителей в пассажирском отсеке (2009)
| № | ОПИСАНИЕ | НОМИНАЛ (А) | ЗАЩИЩАЕМЫЙ КОМПОНЕНТ |
|---|---|---|---|
| 37 | Источник |
