В этой статье мы рассматриваем Mazda 3 четвертого поколения (BP), выпускаемую с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей для Mazda3 2019, 2020, 2021, 2022, 2023 и 2024, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение предохранителей Mazda3 2019-2024

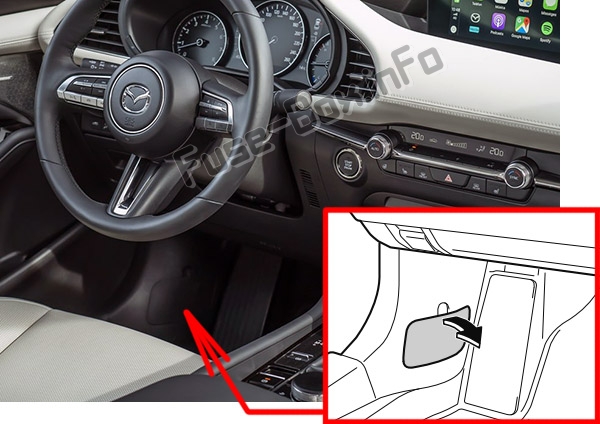

Расположение блока предохранителей
Он расположен с левой стороны автомобиля, за крышкой.
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | Номинал, А | Описание |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | 15 A | Электропривод замков дверей (водительская дверь) |
| F5 | 15 A | Электропривод замков дверей (пассажирская дверь) |
| F6 | — | Не используется |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | 30 A | Электростеклоподъемники (водительская дверь) |
| F10 | 30 A | Электростеклоподъемники (пассажирская дверь) |
| F11 | 30 A | Электропривод сиденья (водительское) (некоторые модели) |
| F12 | — | Не используется |
| F13 | 15 A | Аудиосистема |
| F14 | — | Не используется |
| F15 | 15 A | Замок задней двери |
| F16 | 15 A | Подсветка |
| F17 | 10 A | Стоп-сигналы |
| F18 | 10 A | Задние/ходовые огни |
| F19 | 10 A | Задние указатели поворота |
| F20 | 10 A | Габаритные огни |
| F21 | 10 A | Габаритные огни |
| F22 | 7.5 A | 2019-2020: Электромагнитный замок рулевого управления (некоторые модели) 2021-2024: Подушка безопасности |
| F23 | — | Не используется |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Номинал, А | Описание |
|---|---|---|
| F1 | — | Не используется |
| F2 | 20 A | Обогрев лобового стеклоочистителя (некоторые модели) |
| F3 | 30 A | Система управления двигателем |
| F3 | 20 A | Не используется |
| F4 | 20 A | S-VT |
| F5 | 40 A | Система управления двигателем |
| F6 | 20 A | Не используется |
| F7 | 15 A | Не используется |
| F7 | 20 A | Топливный насос |
| F8 | 15 A | Система управления двигателем |
| F9 | 15 A | Система управления трансмиссией (некоторые модели) |
| F10 | 15 A | Система управления двигателем |
| F11 | 7.5 A | Кондиционер |
| F12 | 15 A | Система управления двигателем |
| F13 | 15 A | Не используется |
| F14 | 20 A | Подогрев передних сидений (некоторые модели) |
| F15 | 20 A | Не используется |
| F16 | 15 A | Для защиты различных цепей |
| F17 | — | Не используется |
| F18 | 15 A | 2019-2020: Вспомогательные розетки 2021-2023: Для защиты различных цепей 2024: Не используется |
| F19 | 60 A | Система рулевого управления с электрическим усилителем |
| F20 | 15 A | Фара (левая) 1 |
| F21 | 15 A | Фара (правая) 1 |
| F22 | 15 A | 2019-2020: Для защиты различных цепей 2021-2024: Бесключевой доступ |
| F23 | 30 A | ABS, система динамической стабилизации |
| F24 | 15 A | Фара (левая) 2 |
| F25 | 15 A | Фара (правая) 2 |
| F26 | 7.5 A | Бортовой компьютер |
| F27 | 25 A | Для защиты различных цепей |
| F28 | 25 A | Для защиты различных цепей |
| F29 | 15 A | Омыватель лобового стекла |
| F30 | 15 A | Вспомогательные розетки |
| F31 | 15 A | Гудок |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 10 A | 2019-2023: Не используется 2024: i-ACTIVSENSE |
| F35 | 50 A | ABS, система динамической стабилизации |
| F36 | — | Не используется |
| F37 | 40 A | Электрообогрев заднего стекла |
| F38 | 50 A | Для защиты различных цепей |
| F39 | — | Не используется |
| F40 | 40 A | Кондиционер |
| F41 | — | Не используется |
| F42 | 20 A | Стеклоочистители лобового стекла |
| F43 | 30 A | Вентилятор охлаждения |
| F44 | 30 A | 2019-2020: Для защиты различных цепей 2021-2024: Стартер |
| F45 | 10 A | Система управления двигателем |
| F46 | 15 A | Аудиосистема |
| F47 | 15 A | Для защиты различных цепей |
| F48 | 7.5 A | Подушка безопасности |
| F49 | 15 A | Приборная панель |
| F50 | 15 A | Салонное освещение |
| F51 | 25 A | Аудиосистема |
| F52 | 10 A | Солнцезащитный люк (некоторые модели) |
| F53 | 15 A | Система управления двигателем |
| F54 | 15 A | i-ACTIVSENSE |
| F55 | 50 A | Не используется |
| F56 | 50 A 15 A |
Не используется 2021-2024: Электрический водяной насос |
