В этой статье мы рассмотрим Mercedes-Benz A-Class третьего поколения (W176), выпускавшийся с 2012 по 2018 год. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz A160, A180, A200, A220, A250 2013, 2014, 2015, 2016, 2017 и 2018 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz A-Class 2013-2018

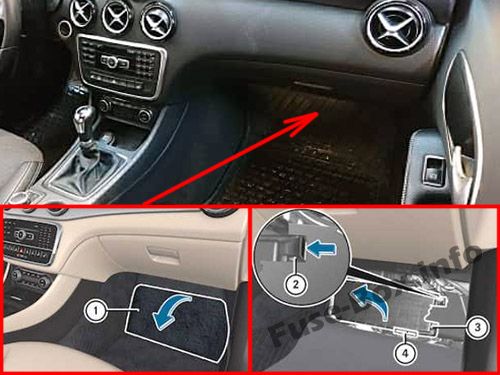

Расположение блока предохранителей
Блок предохранителей расположен под полом рядом с пассажирским сиденьем (снимите коврики и покрытие).
Схема блока предохранителей
Назначение предохранителей и реле в салоне
| № | Назначение предохранителя | А |
|---|---|---|
| 21 | Для дизельного двигателя: PTC нагреватель-усилитель | 150 |
| 22 | Реле дополнительного аккумулятора для функции ECO start/stop | 200 |
| 23 | Блок управления левой передней дверью | 30 |
| 24 | Блок управления правой передней дверью | 30 |
| 25 | Блок управления SAM | 30 |
| 26 | Разъем муфты дополнительного аккумулятора ECO start/stop | 10 |
| 27 | Модуль предохранителей и реле моторного отсека | 30 |
| 28 | Блок управления генератором звука в салоне | 5 |
| 29 | до 02.11.2014: Гнездо прицепа с 03.11.2014: Блок управления распознавания прицепа |
15 |
| 30 | Блок управления распознавания прицепа | 5 |
| 31 | 4MATIC: Блок управления полным приводом | 5 |
| 32 | Блок управления модулем стойки рулевой колонки | 5 |
| 33 | Панель управления Audio/COMAND | 5 |
| 34 | Блок управления и панель ACC | 7.5 |
| 35 | Заднее стекло с нагревателем | 40 |
| 36 | Блок управления сиденьем водителя Блок управления регулировкой поясничной поддержки сиденья водителя |
7.5 |
| 37 | Дисплей Audio/COMAND | 7.5 |
| 38 | Блок управления системой дополнительной защиты (SRS) | 7.5 |
| 39 | Блок управления верхней панелью | 10 |
| 40 | Для двигателя 651 (Стандарт выбросов EU6): Блок управления силовой установкой | 15 |
| 41 | Модуль управления панорамной сдвижной крышей | 30 |
| 42 | Радио (Audio 5 USB, Audio 20 CD, Audio 20 CD с CD-чейнджером) Блок управления COMAND |
5 |
| 42 | Радио (Radio 20, Audio 20 USB) | 25 |
| 43 | Блок управления парковочной системой | 5 |
| 44 | Левый передний реверсивный аварийный натяжитель ремня | 40 |
| 45 | Правый передний реверсивный аварийный натяжитель ремня | 40 |
| 46 | Блок управления передним пассажирским сиденьем Блок управления регулировкой поясничной поддержки переднего пассажирского сиденья |
7,5 |
| 47 | Модуль навигации Блок управления держателем для iPhone® |
7,5 |
| 47 | Блок управления адаптивной системой амортизации | 25 |
| 48 | Не используется | — |
| 49 | Блок управления Drive Kit для iPhone® | 7,5 |
| 49 | Вентилятор COMAND | 5 |
| 50 | Блок управления крышкой камеры | 5 |
| 51 | Не используется | — |
| 52 | Не используется | — |
| 53 | Не используется | — |
| 54 | Не используется | — |
| 55 | Модуль связи телематики Блок управления KEYLESS-GO |
5 |
| 56 | Блок управления модулем стойки рулевой колонки | 10 |
| 57 | Lane Keeping Assist: Многофункциональный блок управления специальным транспортом | 30 |
| 57 | Специальный транспорт: Многофункциональный блок управления специальным транспортом | 7,5 |
| 58 | Блок предохранителей экстренного транспорта | 30 |
| 59 | Блок управления передним пассажирским сиденьем | 30 |
| 60 | Блок управления сиденьем водителя | 30 |
| 61 | Блок управления усилителем звуковой системы | 40 |
| 62 | Для трансмиссии 711: Блок управления электрическим замком рулевого управления | 20 |
| 63 | Блок управления топливной системой | 25 |
| 64 | Блок управления электронной системой сбора платы Блок управления Dedicated Short-Range Communications |
1 |
| 65 | Лампа бардачка | 5 |
| 66 | Блок предохранителей экстренного транспорта | 15 |
| 67 | Не используется | — |
| 68 | Не используется | — |
| 69 | Не используется | — |
| 70 | Гнездо в задней центральной консоли | 25 |
| 71 | Гнездо багажного отсека | 25 |
| 72 | Передний прикуриватель с подсветкой пепельницы Розетка питания в салоне |
25 |
| 73 | Блок управления электрическим стояночным тормозом | 30 |
| 74 | Блок управления электрическим стояночным тормозом | 30 |
| 75 | Блок управления распознавания прицепа | 20 |
| 76 | Блок управления распознавания прицепа | 25 |
| 77 | Блок управления распознавания прицепа | 25 |
| 78 | Блок предохранителей экстренного транспорта | 40 |
| 79 | Блок управления SAM | 40 |
| 80 | Блок управления SAM | 40 |
| 81 | Регулятор вентилятора | 40 |
| 82 | Блок управления верхней панелью | 10 |
| 83 | Блок управления электронным замком зажигания | 7,5 |
| 84 | Блок управления верхней панелью | 5 |
| 85 | Блок управления ATA [EDW]/защита от угона/защита салона | 5 |
| 86 | Усилитель антенны FM, AM и CL [ZV] с 01.06.2016: Усилитель антенны / компенсатор сотовой телефонной системы |
5 |
| 87 | Диагностический разъем | 10 |
| 88 | Приборная панель | 10 |
| 89 | Переключатель внешнего освещения | 5 |
| 90 | Интеллектуальный радары левый задний / правый задний бампер | 5 |
| 91 | Переключатель монитора педали Переключатель подсветки пространства для ног |
5 |
| 92 | Блок управления топливной системой | 5 |
| 93 | Блок управления электрическим стояночным тормозом | 5 |
| 94 | Блок управления системой дополнительной защиты | 7,5 |
| 95 | Распознавание занятости переднего пассажирского сиденья и ACSR Блок управления системой определения веса (WSS) |
7,5 |
| 96 | Мотор стеклоочистителя задней двери | 15 |
| 97 | Электрический разъем мобильного телефона | 5 |
| 98 | Блок управления SAM | 5 |
| 99 | Блок управления системой контроля давления в шинах | 5 |
| 100 | Для двигателя 133: DIRECT SELECT INTERFACE | 5 |
| 101 | 4MATIC: Блок управления полным приводом | 10 |
| 102 | Приемник радиопультов стационарного нагревателя Для AMG с 01.09.2015: Блок управления режимом трансмиссии с 01.06.2016: Коммутатор антенны для телефона и стационарного нагревателя |
5 |
| 103 | Блок управления системой экстренного вызова Модуль связи телематики Блок управления HERMES |
5 |
| 104 | Блок управления мультимедийным интерфейсом Мультимедийный блок подключения |
5 |
| 105 | Блок управления цифровым радиовещанием Блок управления спутниковым цифровым аудио (SDAR) |
5 |
| 105 | Тюнер | 7,5 |
| 106 | Многофункциональная камера | 5 |
| 107 | Цифровой ТВ-тюнер | 5 |
| 108 | до 31.05.2016: Камера заднего вида | 5 |
| 108 | с 01.06.2016: Камера заднего вида | 7,5 |
| 109 | Электрический разъем зарядной розетки | 20 |
| 110 | Блок управления радио COMAND, Блок управления звуком двигателя | 30 |
| Реле | ||
| A | Реле схемы 15 | |
| B | Реле заднего стеклоочистителя | |
| C | Реле схемы 15R2 | |
| D | Реле нагрева заднего стекла | |
| E | Реле схемы 15R1 | |
| F | Реле схемы 30g | |
| G | Не используется |
Передний электрический блок префьюзов
| № | Назначение предохранителя | А |
|---|---|---|
| 1 | Альтернатор | 300 |
| 2 | Блок предохранителей салона | 200(бензин) 250(дизель) |
| 3 | Блок управления электроусилителем рулевого управления | 100 |
| 4 | Блок управления SAM | 40 |
| 5 | Мотор вентилятора | 80 |
| 6 | Для двигателя 607: Блок управления предварительным подогревом топлива | 70 |
| 7 | Для двигателя 607 (Стандарт выбросов EU5): Блок управления нагревателем регенерации DPF | 125 |
| 8 | Для двигателей 607, 651: Ступенчатый блок свечей накала | 100 |
| Реле | ||
| F32kl | Размыкающее реле |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Назначение предохранителя | А |
|---|---|---|
| 201 | Сигнал тревоги | 5 |
| 202 | Блок управления стационарным нагревателем | 20 |
| 203 | LED-фары: Правая передняя лампа | 15 |
| 204 | Блок управления программой электронной стабильности | 25 |
| 205 | Левый / правый звуковой сигнал | 15 |
| 206 | Для двигателя 651: Блок управления CDI Для двигателя 607: Блок управления силовой установкой |
5 |
| 207 | Для дизельного двигателя: Реле схемы 87M | 5 |
| 208 | Для двигателей 133, 607: Реле схемы 87 | 7.5 |
| 209 | LED-фары: Левая передняя лампа | 15 |
| 210 | Реле нагрева лобового стекла с 01.09.2015: Реле стартера передней части |
5 |
| 211 | Не используется | — |
| 212 | Для двигателей 133, 270: Муфта разъема, схема 87M3 Для двигателя 651: Элемент нагревателя выпускной линии Элемент нагревателя термостата охлаждающей жидкости Клапан переключения байпасного охладителя рециркуляции отходящих газов Для двигателя 607 (Стандарт выбросов EU5): Датчик кислорода перед каталитическим нейтрализатором Позиционер давления наддува Для двигателя 607 (Стандарт выбросов EU6): Датчик кислорода перед каталитическим нейтрализатором Для двигателя 607: Блок управления CDI |
15 |
| 213 | Для двигателей 133, 270, 651: Муфта разъема, схема 87 M2e Для двигателя 607 (Стандарт выбросов EU5): Датчик Холла распредвала Блок управления CDI Регулирующий клапан Для двигателя 607 (Стандарт выбросов EU6): Датчик кислорода после каталитического нейтрализатора Блок управления CDI |
15 |
| 214 | Для двигателей 133, 270, 651: Муфта разъема, схема 87 M4e | 10 |
| 215 | Для бензинового двигателя: Катушка зажигания цилиндра 1 Катушка зажигания цилиндра 2 Катушка зажигания цилиндра 3 Катушка зажигания цилиндра 4 Для двигателя 651: Регулирующий клапан Для двигателя 607: Блок управления CDI Позиционер давления наддува Регулирующий клапан |
20 |
| 216 | Для бензинового двигателя: Блок управления ME-SFI Для двигателя 607: Блок управления силовой установкой |
5 |
| 217 | С трансмиссией 724: Полностью интегрированный блок управления двухсцепной трансмиссией | 25 |
| 218 | Блок управления программой электронной стабильности | 5 |
| 219 | Не используется | — |
| 220 | Насос циркуляции охлаждающей жидкости для охлаждения трансмиссии | 10 |
| 221 | Не используется | — |
| 222 | Не используется | — |
| 223 | Не используется | — |
| 224 | Блок управления электрическим DISTRONIC Блок управления COLLISION PREVENTION ASSIST |
7.5 |
| 225 | Не используется | — |
| 226 | Не используется | — |
| 227 | Не используется | — |
| 228 | Не используется | — |
| 229 | Левая передняя лампа | 5 |
| 230 | Блок управления программой электронной стабильности | 5 |
| 231 | Правая передняя лампа | 5 |
| 232 | Блок управления фарами | 15 |
| 233 | Не используется | — |
| 234 | Для двигателя 607: Блок управления силовой установкой | 5 |
| 235 | Для двигателя 607: Мотор вентилятора Актуатор жалюзи радиатора |
7.5 |
| 235 | Для двигателя 133: Насос циркуляции охладителя наддувочного воздуха Насос циркуляции охладителя наддувочного воздуха |
7.5 |
| 236 | Блок управления SAM | 40 |
| 237 | Блок управления программой электронной стабильности | 40 |
| 238 | Нагрев лобового стекла | 50 |
| 239 | Реле скорости 1/2 стеклоочистителя | 30 |
| 240A | Реле схемы стартера 50 | 25 |
| 240B | Реле схемы 15 (не защелкиваемое) | 25 |
| 241 | Не используется | 7.5 |
| Реле | ||
| J | Реле звукового сигнала | |
| K | Реле скорости 1/2 стеклоочистителя | |
| L | Реле ВКЛ/ВЫКЛ стеклоочистителя лобового стекла | |
| M | Реле схемы стартера 50 | |
| N | Реле схемы 87M | |
| O | ECO start/stop: Реле насоса циркуляции охлаждающей жидкости для охлаждения трансмиссии | |
| P | Резервное реле (F58kP) | |
| Q | Реле схемы 15 (не защелкиваемое) | |
| R | Реле схемы 15 | |
| S | Реле схемы 87 | |
| T | Реле нагрева лобового стекла |
