Mercedes-Benz Citan (W415) выпускается с 2012 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Mercedes-Benz Citan 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схема предохранителей) и реле.
Схема предохранителей Mercedes-Benz Citan 2012-2018

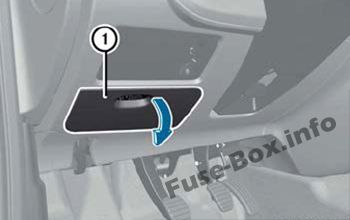

Расположение блока предохранителей
Блок предохранителей расположен в приборной панели (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей приборной панели
| № | Потребитель | Ток | Код цвета |
|---|---|---|---|
| 1 | Запасная розетка для прицепного устройства | 10 A | — |
| 2 | Розетки для передних аксессуаров, прикуриватель | 10 A | Красный |
| 3 | Реле подогрева сидений, реле стоп-сигнала ESP, реле питания от производителя кузова, панель управления отоплением/вентиляцией, дисплей, радио | 15 A | Синий |
| 4 | Розетки для задних аксессуаров | 10 A | Красный |
| 5 | Приборная панель | 5 A | Светло-коричневый |
| 6 | Центральный замок | 30 A | Зеленый |
| 7 | Аварийная сигнализация, задний противотуманный фонарь | 20 A | Желтый |
| 8 | Подогрев боковых зеркал | 10 A | Красный |
| 9 | Реле питания от производителя кузова | 10 A | Красный |
| 10 | Дисплей радио | 15 A | Синий |
| 11 | Выключатель стоп-сигнала, реле электрических боковых зеркал, беспроводной мониторинг давления в шинах, датчик дождя и освещения, питание от производителя кузова, реле системы климат-контроля, реле усилителя руля, внутреннее освещение | 10 A | Красный |
| 12 | Замок зажигания | 5 A | Светло-коричневый |
| 13 | — | 5 A | Светло-коричневый |
| 14 | Электрические стеклоподъемники с детской защитой, реле передних стеклоподъемников, реле задних стеклоподъемников, блок управления CAREG | 5 A | Светло-коричневый |
| 15 | ABS, ESP | 10 A | Красный |
| 16 | Стоп-сигнал, реле стоп-сигнала | 10 A | Красный |
| 17 | Насос системы омывателя лобового/заднего стекла | 20 A | Желтый |
| 18 | Транспондер, UCH | 5 A | Светло-коричневый |
| 19 | Задние электрические стеклоподъемники | 30 A | Зеленый |
| 20 | Подогрев сидений, питание от производителя кузова, TCU | 15 A | Синий |
| 21 | Гудок, диагностический разъем | 15 A | Синий |
| 22 | Система омывателя заднего стекла | 15 A | Синий |
| 23 | Вентилятор отопителя | 20A (Климат-контроль) 30A (Отопление) |
Желтый (Климат-контроль) Зеленый (Отопление) |
| 24 | Вентилятор климат-контроля | 20 A | Желтый |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | Электрические стеклоподъемники, передние | 40 A | Оранжевый |
| 28 | Электрические боковые зеркала | 5 A | Желтый |
| 29 | Обогрев заднего стекла | 30 A | Зеленый |
Реле в блоке предохранителей приборной панели
| № | Реле |
|---|---|
| K13/1 | Реле обогрева заднего стекла |
| K13/2 | Реле переключателя передних стеклоподъемников |
| K13/3 | Реле переключателя задних стеклоподъемников |
| K40/9k1 | Реле вспомогательного отопителя 1 |
| K40/9k2 | Реле вспомогательного отопителя 2 |
| K40/9k3 | Реле цепи 15R |
Другие внутренние реле
| № | Реле |
|---|---|
| K13/4 | Реле защиты от защемления |
| K40/10k1 | Реле цепи 61 |
| K40/10k2 | Реле цепи 15R |
| K40/11k1 | Реле питания сидений |
| K40/11k2 | Реле стоп-сигнала |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева), под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей моторного отсека
| № | Защищаемая функция | Ампер |
|---|---|---|
| F7f1 | Действует для двигателя 607: Модуль нагревателя для предварительного подогрева охлаждающей жидкости | 60 |
| F7f2 | Действует для двигателя 607: Модуль нагревателя для предварительного подогрева охлаждающей жидкости | 60 |
| F7f3 | Действует для двигателя 607: Ступенчатый выход свечей накала, двухсцепная трансмиссия | 60 |
| F7f4 | Запасной | — |
| F7f5 | Предохранитель питания цепи 30 Реле питания от производителя кузова, радио, дисплей, гудок, диагностический разъем, выключатель стоп-сигналов, реле электрических наружных зеркал, мониторинг давления в шинах, ESP, Run Flat Indicator (беспроводной), датчик дождя/освещения, питание от производителя кузова, реле системы кондиционирования, реле усилителя руля, внутреннее освещение | 70 |
| F7f6 | ESP | 50 |
| F7f7 | Действует для двигателя 607: Реле вспомогательного отопителя 1 | 40 |
| F7f8 | Предохранитель питания цепи 30 Реле обогрева заднего стекла, фаркоп, модуль предохранителей и реле интерьера 2, реле переключателя передних стеклоподъемников (до 05/14), реле мотора левого переднего стеклоподъемника (с 06/14) | 70 |
| F7f9 | Действует для двигателя 607: Реле вспомогательного отопителя 2 | 70 |
| F1O/1f1 | Модуль предохранителей и реле (SRM) | 5 |
| F10/1f2 | Датчик аккумулятора | 5 |
| F10/1f3 | Реле звукового элемента для предварительного подогрева топлива | 25 |
| F10/1f4 | Реле питания топливного насоса | 20 |
| F10/1f5 | Действует до 05/14: Блок управления CDI (цепь 87), блок управления ME-SFI [ME] (цепь 87), реле топливного насоса (двигатель 607) | 15 |
| F10/1f6 | Датчик конденсата топливного фильтра (двигатель 607 до 05/14) Действует с 06/14: Блок управления CDI (цепь 87), блок управления ME-SFI [ME] (цепь 87), реле топливного насоса (двигатель 607) |
15 |
| F10/1f7 | Запасной | — |
| F10/1f8 | Запасной | — |
| F10/2f1 | Питание блока управления модуля предохранителей и реле (SRM) | 60 |
| F10/2f2 | Питание блока управления модуля предохранителей и реле (SRM) | 60 |
| Реле | ||
| R1 | Реле блока управления двигателем (до 05/14) | |
| R2 | Реле электровентилятора, ступень 2 | |
| R3 | Реле топливного насоса | |
| R4 | Реле предварительного подогрева топлива/резервного освещения |
Блок управления модулем предохранителей и реле (SRM)
| № | Защищаемая функция | Ампер |
|---|---|---|
| N50f1 | Стеклоочиститель лобового стекла | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Запасной | — |
| N50f4 | Электроусилитель руля | 5 |
| N50f5 | Реле цепи 15 | 15 |
| N50f6 | Подушка безопасности, аварийный натяжитель ремня | 7.5 |
| N50f7 | Запасной | — |
| N50f8 | Запасной | — |
| N50f9 | Климат-контроль | 15 |
| N50f10 | Реле функций двигателя, цепь 87 | 25 |
| N50f11 | Реле функций двигателя, цепь 87 | 15 |
| N50f12 | Резервный фонарь, реле нагревательного элемента для предварительного подогрева топлива | 10 |
| N50f13 | Блок управления CDI (цепь 15), блок управления ME-SFI [ME] (цепь 15) | 5 |
| N50f14 | Запасной | — |
| N50f15 | Стартер | 30 |
Передний блок главных предохранителей
| № | Защищаемая функция | Ампер |
|---|---|---|
| F32f1 | Блок предохранителей моторного отсека 2 | 250 |
| F32f2 | Стартер | 500 |
| F32f3 | Питание блока предохранителей моторного отсека 1, реле блока управления двигателем (K10/3, до 05/14), реле функций двигателя (N50k8, с 06/14) | 40 |
| F32f4 | Реле электромотора вентилятора двигателя с внутренним сгоранием (N50k3) | 40 |
| F32f5 | Электроусилитель руля | 70 |
| F32f6 | Питание модуля предохранителей и реле | 40 |
| F32f7 | Питание блока предохранителей моторного отсека 1 | 30 |
