В этой статье рассматривается Mercedes-Benz CL-Class третьего поколения (C216) и Mercedes-Benz S-Class пятого поколения (W221), выпускавшиеся с 2006 по 2014 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz CL550, CL600, CL63, CL65, S250, S280, S300, S320, S350, S400, S420, S450, S500, S550, S600, S63, S65 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz CL-Class и S-Class 2006-2014

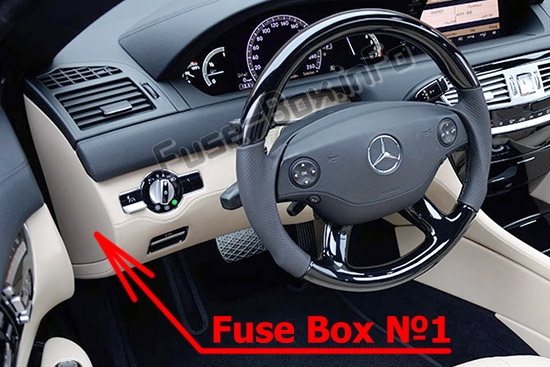

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов №1
| № | Назначение | Ампер |
|---|---|---|
| 92 | Блок управления передним левым сиденьем | 40 |
| 93 | Блок управления системами пассивной безопасности Версия для США: Блок управления системой определения веса (WSS) |
7.5 |
| 94 | С 2009 г.: Многофункциональная камера | 5 |
| 95 | — | — |
| 96 | Блок управления системой контроля давления в шинах [RDK] | 5 |
| 97 | W221: Блок управления аудио/видео контроллером (система развлечений сзади) | 7.5 |
| 98 | Система развлечений сзади: Проигрыватель DVD (с 2009 г.) | 7.5 |
| 99 | С 2009 г.: Дисплей COMAND, дисплей SPLITVIEW | 7.5 |
| 100 | С 2009 г.: Блок управления медиа-интерфейсом | 5 |
| 101 | Система развлечений сзади: Левый задний дисплей, правый задний дисплей | 10 |
| 102 | Блок управления передним правым сиденьем | 40 |
| 103 | Блок управления ESP | 7.5 |
| 104 | Блок управления аудиотюнером | 40 |
| 105 | — | — |
| 106 | Версия для Японии: Блок управления электронной системой оплаты проезда (ETC) Действует для Южной Кореи с 1.9.10: Разъём ТВ/тюнера Действует для навигации; с 2009 г.: Процессор навигации |
1 |
| 107 | Блок управления SDAR (SIRIUS спутниковое радио) (W221 с 2009 г.) Цифровое радио: Блок управления Digital Audio Broadcasting HD-радио: Блок управления высококачественным тюнером |
5 |
| 108 | W221: Блок управления задним кондиционером | 5 |
| 109 | W221: Промежуточный разъём заднего вентилятора | 15 |
| 110 | W221: Блок управления левым задним многофункциональным подголовником, блок управления правым задним многофункциональным подголовником | 7.5 |
| 111 | Заднее многофункциональное сиденье или система развлечений сзади (модель 221): Блок управления RCP [HBF] | 5 |
| 112 | W221; до 2008 г.: Блок управления левой передней дверью, блок управления правой передней дверью S 400 Hybrid: Передний SAM с модулем предохранителей и реле |
5 |
| 113 | S 400 Hybrid: Блок управления преобразователем DC/DC | 5 |
Расположение блока предохранителей
Он расположен с правой стороны панели приборов, за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей панели приборов №2
| № | Назначение | Ампер |
|---|---|---|
| 70 | C216: Блок управления правой дверью W221: Блок управления правой передней дверью |
40 |
| 71 | Блок управления Keyless Go | 15 |
| 72 | S 400 Hybrid: Пиропатрон разделителя | 7.5 |
| 73 | Версия для Японии: Блок управления COMAND Система экстренного вызова TELE AID (с 2009 г.): Блок управления системой экстренного вызова |
5 |
| 74 | Блок управления TLC [HDS] (удалённое закрытие багажника) | 30 |
| 75 | S 400 Hybrid: Блок управления системой управления аккумулятором, блок управления силовой электроникой | 10 |
| 76 | S 400 Hybrid: Реле вакуумного насоса (+) | 15 |
| 76 | Действует для модели 221 с двигателем 642.8: Питание реле AdBlue® | — |
| 77 | Расширенная аудиосистема: Усилитель звука (с 2009 г.) | 50 |
| 78 | S 65 AMG с двигателем 275: Дополнительное реле вентилятора (с 2009 г.) Действует для модели 221 с двигателем 642.8: Питание реле AdBlue® (с 2009 г.) |
25 |
| 78 | S 400 Hybrid, CL 63 AMG с двигателем 157, 278: Насос циркуляции воздуха охладителя наддувочного воздуха (с 2009 г.) | 15 |
| 79 | Сигнал тревоги с дополнительным аккумулятором | 7.5 |
| 80 | C216: Блок управления левой дверью W221: Блок управления левой передней дверью |
40 |
| 81 | C216: Задний блок управления | 30 |
| 81 | W221: Блок управления левой задней дверью | 40 |
| 82 | C216: Задний блок управления | 30 |
| 82 | W221: Блок управления левой задней дверью | 40 |
| 83 | Интеллектуальный сервопривод для DIRECT SELECT | 30 |
| 84 | Расширенная аудиосистема: Цифровой процессор звука (с 2009 г.) | 20 |
| 85 | Действует для AMG: Освещённые пороги дверей (с 2009 г.) | 10 |
| 86 | — | — |
| 87 | — | — |
| 88 | — | — |
| 89 | — | — |
| 90 | Стационарный обогреватель: Блок STH (C216), блок STH или HB (W221) | 20 |
| 91 | Стационарный обогреватель: Приёмник радиопульта STH S 400 Hybrid: Передний SAM с модулем предохранителей и реле |
5 |
Расположение блока предохранителей
Он расположен между задними сиденьями.
Откиньте центральный подлокотник, откройте крышку за центральным подлокотником, потяните крышку 1 вперёд в направлении стрелки.
Схема блока предохранителей
Назначение предохранителей и реле в заднем блоке предохранителей
| № | Назначение | Ампер |
|---|---|---|
| 115 | Обогрев заднего стекла | 50 |
| 116 | Действует для двигателя 157, 275, 278: Насос циркуляции воздуха охладителя наддувочного воздуха Действует для двигателя 156: Насос циркуляции охлаждающей жидкости двигателя S 400 Hybrid: Насос циркуляции силовой электроники 2 |
10 |
| 117 | Задний прикуриватель | 15 |
| 118 | Действует для двигателя 272, 273, 642: Топливный насос (до 2008 г.) Действует для модели 221 с двигателем 629, 642: Топливный насос (с 2009 г.) |
30 |
| 118 | S 400 Hybrid: Насос циркуляции силовой электроники 1 Действует для модели 642.8 и двигателя 651 с 1.6.11: Компрессор хладагента с магнитной муфтой |
15 |
| 119 | Передняя центральная панель управления | 7.5 |
| 120 | — | — |
| 121 | Блок управления аудиотюнером | 10 |
| 122 | Блок управления COMAND | 7.5 |
| 123 | W221: Правый передний реверсивный натяжитель ремня безопасности | 40 |
| 124 | W221: Левый передний реверсивный натяжитель ремня безопасности | 40 |
| 125 | До 31.5.09: Блок управления системой голосового управления (VCS) | 5 |
| 126 | Блок управления верхней панелью | 25 |
| 127 | Насос поясничной поддержки (с 2009 г.) Пневматический насос многофункционального сиденья (Левое/правое передние многофункциональные сиденья) Пневматический насос для динамического управления сиденьем (Левое и правое динамическое многофункциональное сиденье) |
30 |
| 128 | Действует для двигателя 275 (до 2008 г.): Блок управления топливным насосом Действует для двигателя 156, 157, 272, 273, 275, 276, 278, 642 (с 2009 г.): Блок управления топливным насосом |
25 |
| 129 | До 2008 г.: Блок управления верхней панелью (Панорамная сдвижная крыша) С 2009 г.: Блок управления UPCI (Universal Portable Cell Phone Interface) |
25 |
| 130 | Блок управления электрическим стояночным тормозом | 30 |
| 131 | Модуль усилителя антенны заднего стекла | 7.5 |
| 133 | Блок управления распознаванием прицепа Камера заднего вида (с 1.9.10) |
15 |
| 134 | Розетка багажного отсека | 15 |
| 135 | Park Assist; до 2008 г.: Блок управления радарами (SGR) Передний радар ближнего действия Задний радар ближнего действия DISTRONIC PLUS до 31.8.10 или Blind Spot Assist или Adaptive cruise control Plus Light: Блок управления радарами (SGR) (с 2009 г.) PARKTRONIC или Exclusive parking assist: Блок управления PTS |
7.5 |
| 136 | Действует для модели 221 с двигателем 642.8: Блок управления AdBlue® | 7.5 |
| 137 | Камера заднего вида (с 1.9.10) | 7.5 |
| 138 | Процессор навигации (с 2009 г.) (до 31.8.10) Блок управления системой экстренного вызова (с 2009 г.) Версия для Японии: Разъём ТВ/тюнера (с 2009 г.) |
5 |
| 139 | Холодильник задней спинки | 15 |
| 140 | Задний прикуриватель с подсветкой пепельницы 115 В розетка (с 2009 г.) |
15 |
| 141 | Блок управления камерой заднего вида | 5 |
| 142 | Блок управления Parktronic (PTS) Distronic Plus: Блок управления радарами (SGR) Действует с 1.9.10 для DISTRONIC PLUS и Active Blind Spot Assist или Active Lane Keeping Assist: Блок управления системой видеонаблюдения и радаров |
7.5 |
| 143 | Блок управления задними сиденьями | 25 |
| 144 | Блок управления задними сиденьями | 25 |
| 145 | Блок управления распознаванием прицепа (до 2008 г.) Розетка для прицепа (13-контактная) (с 2009 г.) |
20 |
| 146 | Блок управления распознаванием прицепа | 25 |
| 147 | До 2008 г.: Блок управления TLC [HDS] (удалённое закрытие багажника) | 30 |
| 148 | До 2008 г.: Блок управления универсальным портативным интерфейсом CTEL (UPCI [UHI]) | 7.5 |
| 148 | С 2009 г.: Разъём панорамной сдвижной крыши цепь 30 | 25 |
| 149 | До 2008 г.: Блок управления системой голосового управления (VCS [SBS]) | 5 |
| 149 | С 2009 г.: Модуль управления панорамной сдвижной крышей | 25 |
| 150 | ТВ-комбинация тюнера (аналоговый/цифровой) Версия для Японии: Разъём ТВ/тюнера (с 2009 г.) |
7.5 |
| 151 | W221; до 2008 г.: Блок управления электрическим стояночным тормозом | 25 |
| 151 | W221; с 2009 г.: Блок управления распознаванием прицепа | 20 |
| 152 | W221: Модуль усилителя антенны заднего стекла | 7.5 |
| 152 | 115 В розетка: Блок управления преобразователем DC/AC | 25 |
| Реле | ||
| M | Реле терминала 15 | |
| N | Реле терминала 15R | |
| O | Реле розетки | |
| P | Реле обогрева заднего стекла | |
| Q | Действует для двигателя 156, 157, 275, 278, 629: Реле насоса циркуляции S 400 Hybrid: Действует для модели 221.095/195: Реле насоса циркуляции силовой электроники 2 |
|
| R | Реле прикуривателя | |
| S | Реле топливного насоса Действует для двигателя 642.8 и двигателя 651 с 1.6.11: Подключено через топливный насос: Магнитная муфта компрессора хладагента S 400 Hybrid: Реле насоса циркуляции силовой электроники 1 |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (с левой стороны для LHD или с правой стороны для RHD).
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей моторного отсека
| № | Назначение | Ампер |
|---|---|---|
| 20 | Действует для двигателя 629, 642, 651: Блок управления CDI Действует для двигателей 156, 157, 272, 273, 275, 276, 278: Блок управления ME-SFI [ME] |
10 |
| 21 | Действует для двигателей 156, 157, 272, 273, 275, 276, 278: Разъём терминала 87 Ml i Действует для модели 221 с двигателем 629 и двигателем 642: Реле топливного насоса блока управления CDI Действует для модели 221 с двигателем 651: Регулирующий клапан |
20 |
| 22 | Действует для двигателей 156, 157, 272, 273, 276, 278: Разъём терминала 87 | 15 |
| 23 | До 2008 г.: Разъём терминала 87 Действует для двигателя 275 (модель 216): Разъём терминала 87 M1 i Действует для двигателя 273 (модель 216): Разъём терминала 87 M2e Действует для двигателя 272, 273 (модель 221): Разъём терминала 87M2i Действует для двигателя 642: Разъём терминала 87 С 2009 г.: Действует для двигателя 156, 157, 272, 273, 275, 276, 278: Разъём терминала 87 Действует для модели 221 с двигателем 629 и двигателем 642: Разъём терминала 87 Действует для двигателя 156, 157, 272, 273, 276, 278: Разъём терминала 87M2e Действует для двигателя 275: Разъём терминала 87 M2i Действует для модели 221 с двигателем 629 и двигателем 642: Разъём терминала 87 Действует для модели 221 с двигателем 651: Задний SAM с модулем предохранителей и реле |
20 |
| 24 | Действует для двигателей 157, 272, 273, 276, 278: Разъём терминала 87Mle Действует для двигателя 642: Блок управления CDI |
25 |
| 25 | Комбинационный прибор | 7.5 |
| 26 | Левый передний блок фар | 10 |
| 27 | Правый передний блок фар | 10 |
| 28 | Действует для двигателя 275: Блок управления EGS Действует без двигателя 275: Полностью интегрированный блок управления трансмиссией (VGS) |
7.5 |
| 29 | Задний SAM с модулем предохранителей и реле | 5 |
| 30 | Действует для двигателя 629, 642, 651: Блок управления CDI Действует для двигателей 156, 157, 272, 273, 275, 276, 278: Блок управления ME-SFI [ME] Блок управления топливным насосом |
7.5 |
| 31 | S 400 Hybrid: Электрический компрессор хладагента | 5 |
| 32 | Действует для модели с функцией ECO start/stop: Блок управления вспомогательным насосом трансмиссионного масла S 400 Hybrid: Блок управления вспомогательным насосом трансмиссионного масла |
15 |
| 33 | Действует с 1.9.10 без модели S 400 Hybrid: Блок управления ESP S 400 Hybrid: Блок управления системой управления аккумулятором Блок управления преобразователем DC/DC Блок управления силовой электроникой |
5 |
| 34 | S 400 Hybrid: Блок управления рекуперативным торможением | 5 |
| 35 | Блок управления электрическим стояночным тормозом | 5 |
| 36 | Разъём диагностики (Контакт 16) | 10 |
| 37 | Для блока управления EIS | 7.5 |
| 38 | Центральный шлюзовой блок управления | 7.5 |
| 39 | Комбинационный прибор | 7.5 |
| 40 | Блок управления верхней панелью | 7.5 |
| 41 | Вспомогательный мотор стеклоочистителя | 30 |
| 42 | Основной мотор стеклоочистителя | 30 |
| 43 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 44 | — | — |
| 45 | S 400 Hybrid: Насос циркуляции силовой электроники 1 | 5 |
| 46 | W221 с Active Body Control (ABC), модель 216: Блок управления ABC W221 без Active Body Control (ABC): Блок управления AIRmatic с ADS |
15 |
| 47 | Передний SAM с модулем предохранителей и реле Мотор рулевой колонки вверх/вниз |
15 |
| 48 | До 2008 г.: Передний SAM с модулем предохранителей и реле С 2009 г.: Мотор рулевой колонки вперёд/назад |
15 |
| 49 | Модуль рулевой колонки | 10 |
| 50 | Блок управления AAC [KLA] | 15 |
| 51 | До 2008 г.: Дисплей COMAND | 7.5 |
| 51 | С 2009 г.: Дисплей COMAND Дисплей SPLITVIEW |
5 |
| 52A | W221: Левый звуковой сигнал Правый звуковой сигнал |
15 |
| 52B | W221, C216: Левый звуковой сигнал Правый звуковой сигнал |
15 |
| 53 | — | — |
| 54 | Блок рециркуляции воздуха АЦ | 40 |
| 55 | Действует для бензинового двигателя: Электрический воздушный насос | 60 |
| 56 | W221 без Active Body Control (ABC): Компрессор AIRmatic | 40 |
| 57 | До 2008 г.: Обогрев парковочного положения стеклоочистителя | 40 |
| 57 | С 2009 г.: Обогрев парковочного положения стеклоочистителя | 30 |
| 60 | С 2009 г.: Электрогидравлическое рулевое управление | 5 |
| 61 | C216; W221 — с 2009 г.: Блок управления системами пассивной безопасности | 7.5 |
| 61 | W221; до 2008 г.: Блок управления системами пассивной безопасности | 10 |
| 62 | Блок управления Night View Assist | 5 |
| 63 | Действует для модели 221 с двигателем 629 и двигателем 642 с 1.9.08: Датчик конденсата топливного фильтра с нагревательным элементом | 15 |
| 64 | W221 с 1.9.06: Соленоид подголовника NECK-PRO водителя, соленоид подголовника NECK-PRO переднего пассажира | 7.5 |
| 64 | W221 с 2009 г.: Соленоид подголовника NECK-PRO водителя, соленоид подголовника NECK-PRO переднего пассажира | 10 |
| 65 | Действует с 1.6.09: 12 В розетка в бардачке | 15 |
| 66 | Блок управления DTR (Distronic или Distronic Plus) | 7.5 |
| Реле | ||
| A | Реле воздушного насоса | |
| B | Реле компрессора пневмоподвески | |
| C | Реле терминала 87, двигатель | |
| D | Реле терминала 15 | |
| E | Реле терминала 87, шасси | |
| F | Реле звукового сигнала | |
| G | Реле терминала 15R | |
| H | Реле цепи 50, стартер | |
| J | Реле цепи 15, стартер | |
| K | Реле обогрева парковочного положения стеклоочистителя |
До 2008 г.
| № | Назначение | Ампер |
|---|---|---|
| 1 | Стартер | 400 |
| 2 | Не действует для двигателя 642: Альтернатор Действует для двигателя 642: Альтернатор |
150/200 |
| 3 | — | 150 |
| 4 | AAC с интегрированным управлением дополнительный мотор вентилятора | 150 |
| 5 | Действует для двигателя 642: PTC нагреватель бустер | 200 |
| 6 | Передний SAM с модулем предохранителей и реле | 200 |
| 7 | Блок управления ESP | 40 |
| 8 | Блок управления ESP | 25 |
| 9 | Передний SAM с модулем предохранителей и реле | 20 |
| 10 | Блок управления питанием автомобиля | 7.5 |
С 2009 г.
| № | Назначение | Ампер |
|---|---|---|
| 3 | Задний SAM с модулем предохранителей и реле | 150 |
| 4 | Функция ECO start/stop: Реле функции ECO start/stop S 400 Hybrid: Блок управления преобразователем DC/DC Обогрев лобового стекла: Блок управления обогревом лобового стекла |
150 |
| 5 | Действует для модели 221 (Электрическая предустановка для арендуемого автомобиля): Специальный многофункциональный блок управления автомобиля (SVMCU [MSS]) | 125 |
| 5 | S 400 Hybrid: Вакуумный насос | 40 |
| 6 | Правый блок предохранителей панели приборов | 80 |
| 7 | Действует для модели 221 с двигателем 629, 642, 651: PTC нагреватель бустер Действует для модели 221 (Электрическая предустановка для арендуемого автомобиля): Специальный многофункциональный блок управления автомобиля (SVMCU [MSS]) |
150 |
| 8 | Передний SAM с модулем предохранителей и реле | 80 |
| 9 | Левый блок предохранителей панели приборов | 80 |
| 10 | Задний SAM с модулем предохранителей и реле | 150 |
До 2008 г.
| № | Назначение | Ампер |
|---|---|---|
| 1 | Передний предварительный блок (через пиротехнический предохранитель линии бортовой сети) | |
| 2 | Блок управления обогревом лобового стекла | 125 |
| 3 | Правый блок предохранителей панели приборов | 80 |
| 4 | Задний SAM с модулем предохранителей и реле | 200 |
| 5 | Специальный многофункциональный блок управления автомобиля (SVMCU [MSS]) | 100 |
| 6 | Задний SAM с модулем предохранителей и реле | 150 |
| 7 | Передний SAM с модулем предохранителей и реле | 100 |
| 8 | Левый блок предохранителей панели приборов | 80 |
| 9 | Передний SAM с модулем предохранителей и реле | 5 |
| 10 | C216: Блок управления системой экстренного вызова | 5 |
С 2009 г.
| № | Назначение | Ампер |
|---|---|---|
| 2 | Альтернатор | 400 |
| 3 | Электрогидравлическое рулевое управление Действует для модели 221 с двигателем 629, 642: Ступенчатый выход подогрева |
150 |
| 4 | Внутренний предварительный блок (без предохранителя) | — |
| 5 | AAC с интегрированным управлением дополнительный мотор вентилятора | 100 |
| 6 | Передний SAM с модулем предохранителей и реле | 150 |
| 7 | Блок управления ESP S 400 Hybrid: Блок управления рекуперативным торможением |
40 |
| 8 | Блок управления ESP S 400 Hybrid: Блок управления рекуперативным торможением |
25 |
| 9 | Передний SAM с модулем предохранителей и реле | 25 |
| 10 | Запасной | — |
| № | Назначение | Ампер |
|---|---|---|
| A | Блок управления AdBlue | 7.5 |
| B | Цепь нагревателя 1 | 20 |
| C | Цепь нагревателя 2 | 20 |
| D | Запасной | — |
