В этой статье мы рассмотрим Mercedes-Benz E-Class четвертого поколения (W212), выпускавшийся с 2009 по 2016 год. Здесь вы найдете схемы блоков предохранителей для Mercedes-Benz E200, E220, E250, E300, E350, E400, E500, E63 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mercedes-Benz E-Class 2010-2016

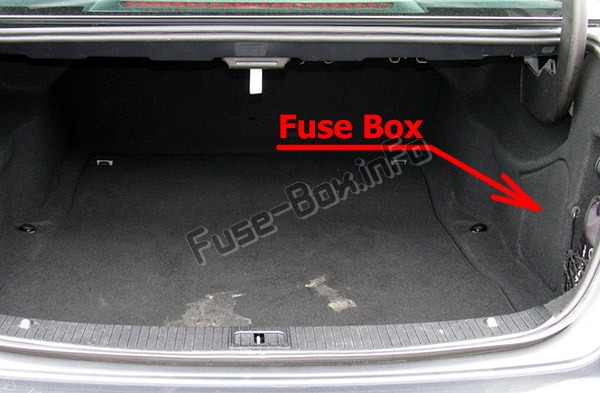

Расположение блока предохранителей
Он расположен на правой стороне багажного отделения, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в багажнике
| № | Защищаемый компонент | А |
|---|---|---|
| 37 | Соленоид подголовника NECK-PRO водительского сиденья Соленоид подголовника NECK-PRO пассажирского сиденья |
7.5 |
| 38 | Для модели 212.2: Мотор стеклоочистителя задней двери | 15 |
| 39 | До 31.05.2010: Блок управления левой задней дверью Для автомобилей с правым рулем с 01.06.2010: Блок управления левой передней дверью |
30 |
| 40 | Запасной | — |
| 41 | До 31.05.2010: Блок управления правой задней дверью Для автомобилей с левым рулем с 01.06.2010: Блок управления правой передней дверью |
30 |
| 42 | Реле топливного насоса Для двигателей 156, 271, 272, 273, 274, 276, 278, 642, 651: Блок управления топливной системой |
25 |
| 43 | Модуль связи телематики | 7.5 |
| 44 | Переключатель частичной электрической регулировки пассажирского сиденья | 30 |
| 45 | Переключатель частичной электрической регулировки водительского сиденья | 30 |
| 46 | Усилитель антенны FM 1, AM, CL [ZV] и KEYLESS-GO Усилитель антенны заднего стекла 1 Антенна DAB диапазона III Сирена тревоги Блок управления защитой от проникновения внутрь салона и защиты от буксировки С 01.06.2011 для двигателей 157, 276, 278: Реле циркуляционного насоса охлаждающей жидкости |
7.5 |
| 47 | Запасной | — |
| 48 | Запасной | — |
| 49 | Электрогрелка заднего стекла | 40 |
| 50 | Правая передняя реверсивная аварийная натяжная муфта | 50 |
| 51 | Левая передняя реверсивная аварийная натяжная муфта | 50 |
| 52 | Запасной | — |
| 53 | Блок управления распознавания прицепа | 30 |
| 54 | Блок управления распознавания прицепа | 15 |
| 55 | Запасной | — |
| 56 | Гнездо прицепа | 15 |
| 57 | Блок управления распознавания прицепа | 20 |
| 57 | Инвертор напряжения подсветки левой передней дверной панели Инвертор напряжения подсветки правой передней дверной панели |
7.5 |
| 58 | Блок управления распознавания прицепа | 25 |
| 59 | Левый передний датчик DISTRONIC (DTR) бампера Правый передний датчик DISTRONIC (DTR) бампера |
7.5 |
| 60 | Пневматический насос мультиконтурного сиденья | 7.5 |
| 60 | Пневматический насос динамического мультиконтурного сиденья | 30 |
| 61 | Блок управления крышкой багажника Блок управления задней дверью |
40 |
| 62 | Блок управления водительским сиденьем | 25 |
| 63 | Блок управления обогревом задних сидений | 25 |
| 64 | Блок управления пассажирским сиденьем | 25 |
| 65 | До 28.02.2013: Блок управления обогревом рулевого колеса | 7.5 |
| 65 | С 01.03.2013: Блок управления модулем рулевой колонки | 10 |
| 66 | Задний мотор вентилятора | 7.5 |
| 67 | Блок управления усилителем звуковой системы | 40 |
| 68 | Блок управления AIRmatic Блок управления электронной регулировкой уровня задней оси |
15 |
| 69 | Усилитель заднего басового динамика | 25 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Розетка в салоне, передняя Передняя пепельница с подсветкой зажигалки |
15 |
| 72 | Розетка в грузовом отсеке | 15 |
| 73 | Диагностический разъем Приемник радиопульта стационарного отопителя Для трансмиссии 722.930/931: Блок управления режимом трансмиссии |
5 |
| 74 | Блок управления KEYLESS-GO С 01.03.2013: Правая передняя фара С 01.03.2013: Левая передняя фара С 01.12.2011: Блок управления инвертором DC/AC |
15 |
| 75 | Блок стационарного отопителя С 01.03.2013 (с динамическими LED-фарами: Левая передняя фара Правая передняя фара |
20 |
| 75 | Для двигателя 156: Реле мотора вентилятора масляного охладителя | 25 |
| 76 | Задний держатель для чашек Розетка задней центральной консоли Заднее электрическое соединение USB |
15 |
| 77 | Задний держатель для чашек До 28.02.2013: Система определения веса (WSS) Для автомобилей в Китае, Южной Корее: Процессор навигации |
7.5 |
| 78 | Блок управления интерфейсом мультимедиа Блок подключения мультимедиа |
7.5 |
| 79 | До 31.05.2010: Блок управления радарами С 01.06.2010: Блок управления системой видео- и радаров С 01.03.2013: Блок управления шлюзом шасси |
5 |
| 80 | Блок управления парковочной системой | 5 |
| 81 | Усилитель/компенсатор антенны сотовой телефонной системы Электрическое соединение мобильного телефона Процессор навигации |
5 |
| 82 | Регулятор вентилятора вентиляции левого переднего сиденья Регулятор вентилятора вентиляции правого переднего сиденья | 10 |
| 83 | Разъем гильзы цепи 15R Блок управления системой экстренного вызова До 31.05.2010: Процессор навигации Версия для Японии: Блок управления электронной системой сбора платы за проезд |
7.5 |
| 84 | Модуль питания камеры заднего вида Блок управления цифровым радиовещанием До 28.02.2013: Блок управления камерой заднего вида С 01.03.2013: Камера заднего вида До 31.05.2010: Блок управления SDAR/тюнером высокого разрешения С 01.06.2010: Блок управления спутниковым цифровым аудио-радио (SDAR) С 01.03.2013: Блок управления 360° камерой |
5 |
| 85 | До 28.02.2015: ТВ-тюнер (аналоговый/цифровой) До 28.02.2015 : Цифровой ТВ-тюнер С 01.03.2015: Тюнерный блок |
7.5 |
| 86 | DVD-проигрыватель Левый задний дисплей Правый задний дисплей |
7.5 |
| 87 | Блок управления системой экстренного вызова Многофункциональный блок управления специальным транспортным средством (SVMCU) С 01.06.2011 для двигателей 157, 274, 276, 278: Реле циркуляционного насоса охлаждающей жидкости С 01.03.2015: Модуль связи телематики |
7.5 |
| 88 | Для трансмиссии 722.9: Интеллектуальный сервопривод для DIRECT SELECT | 15 |
| 89 | Блок управления распознавания прицепа Многофункциональный блок управления специальным транспортным средством (SVMCU) До 28.02.2013 для двигателя 157: Блок управления топливной системой С 01.03.2013 (со статическими LED-фазами): Правая передняя фара Левая передняя фара |
30 |
| 90 | Реле циркуляционного насоса охлаждающей жидкости Для двигателя 642.8 с BlueTEC: Блок предохранителей AdBlue® |
40 |
| 91 | Для трансмиссии 722 с функцией ECO start/stop: Передний SAM-блок управления с модулем предохранителей и реле | 10 |
| 92 | С 01.03.2013: Блок управления KEYLESS-GO С 01.03.2013: Задний переключающий модуль До 30.11.2011: Блок управления инвертором DC/AC |
15 |
| Реле | ||
| A | Реле цепи 15 | |
| B | Реле цепи 15R (1) | |
| C | Реле электрогрелки заднего стекла | |
| D | Для дизельного двигателя: Реле топливного насоса | |
| E | Реле стеклоочистителя задней двери | |
| F | Реле регулировки сидений | |
| G | Реле цепи 15R (2) |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке на стороне водителя, под крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | Защищаемый компонент | А |
|---|---|---|
| 1 | Для автомобилей с левым рулем: Блок управления программой стабилизации Премиум-блок управления программой стабилизации Гибрид: Блок управления регенеративным торможением Для автомобилей с правым рулем: Регулятор вентилятора |
25 |
| 2 | До 31.05.2010: Блок управления левой передней дверью Для автомобилей с правым рулем с 01.06.2010: Блок управления левой задней дверью |
30 |
| 3 | До 31.05.2010: Блок управления правой передней дверью Для автомобилей с левым рулем с 01.06.2010: Блок управления правой задней дверью |
30 |
| 4 | Для двигателя 157: Блок управления топливной системой Для двигателей 642, 651 до 31.05.2010: Датчик конденсата топливного фильтра с нагревательным элементом |
20 |
| 4 | Для двигателя 651 (с доустановленным нагреваемым топливным фильтром) до 31.05.2010: Блок управления датчиком конденсата топливного фильтра с нагревательным элементом | 7.5 |
| 5 | Приборная панель Переключатель наружного освещения Задний SAM-блок управления с модулем предохранителей и реле С 01.03.2013: Блок управления программой стабилизации С 01.03.2013: Премиум-блок управления программой стабилизации |
7.5 |
| 6 | Для дизельного двигателя: Блок управления CDI Для бензинового двигателя: Блок управления ME-SFI Для двигателей 271.958, 274.920: Блок управления CNG |
10 |
| 7 | Стартер | 20 |
| 8 | Блок управления системой подушек безопасности | 7.5 |
| 9 | Розетка в бардачке | 15 |
| 10 | Мотор стеклоочистителя Нагреватель парковочной позиции стеклоочистителя |
30 |
| 11 | Дисплей аудио/COMAND Панель управления аудио/COMAND Модуль навигации Крепление для модуля навигации Мотор вентилятора COMAND |
7.5 |
| 12 | Блок управления и панель ACC Блок управления верхней панели Для трансмиссии 722, 724, 725: Кнопка режима автоматической трансмиссии AIRMATIC: Группа кнопок подвески |
7.5 |
| 13 | Блок управления модулем рулевой колонки Многофункциональная камера Стерео многофункциональная камера |
7.5 |
| 14 | Блок управления программой стабилизации Премиум-блок управления программой стабилизации |
7.5 |
| 15 | Блок управления системой подушек безопасности | 7.5 |
| 16 | Гибрид: Электрический компрессор хладагента Для трансмиссии 722.930/931: Интерфейс DIRECT SELECT Для трансмиссии 722 (кроме 722.930/931): Блок управления модулем электронного селектора рычага |
5 |
| 17 | Блок управления потолочной панелью Модуль управления панорамной сдвижной крышей |
30 |
| 18 | Переключатель наружного освещения Гибрид: Блок управления силовой электроникой До 28.02.2013: Группа переключателей приборной панели Блок управления верхней панели Для трансмиссии 722 с ECO start/stop: Реле вспомогательного насоса трансмиссионного масла |
7.5 |
| 19 | Кроме трансмиссии 722.9: Блок управления электронным замком зажигания, Блок управления электрическим рулевым замком | 20 |
| 20 | Для автомобилей с левым рулем: Блок управления программой стабилизации, Премиум-блок управления программой стабилизации Для автомобилей с левым рулем, гибрид: Блок управления регенеративным торможением |
40 |
| 21 | Распознавание занятости пассажирского сиденья и ACSR Блок управления системой определения веса (WSS) кроме гибрида до 28.02.2013:Переключатель стоп-сигналов Гибрид до 28.02.2013: Переключатель стоп-сигналов гибрида Переключается через переключатель лампы бардачка Лампа бардачка |
7.5 |
| 22 | Для мотора вентилятора с 650, 800 Вт: Мотор вентилятора для двигателя внутреннего сгорания и кондиционера с интегрированным управлением Для двигателя 156: Электрическое соединение для жгута салона и жгута двигателя Гильза разъема цепи 87 M2e Для двигателей 157, 271, 272, 273, 274, 276, 278: Электрическое соединение для жгута салона и жгута двигателя Для двигателей 271, 272.98, 274.9, 276 и двигателя 651 (кроме 4MATIC): Актуатор жалюзи радиатора Для двигателей 642, 651: Блок управления CDI Электрическое соединение для жгута салона и жгута двигателя |
15 |
| 23 | Для дизельного двигателя: Задний SAM-блок управления с модулем предохранителей и реле Для двигателей 271, 642, 651: Гильза разъема цепи 87 M1e Для двигателей 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Электрическое соединение для жгута салона и жгута двигателя Для двигателя 271: Блок управления ME-SFI |
20 |
| 24 | Для двигателей 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Электрическое соединение для жгута салона и жгута двигателя Для дизельного двигателя: Блок управления CDI Для бензинового двигателя: Блок управления ME-SFI Для двигателей 271.958, 274.920: Блок управления CNG |
15 |
| 25 | Для двигателей 642, 651 с BlueTEC: Блок управления оксидами азота после дизельного сажевого фильтра Блок управления оксидами азота после SCR-катализатора Блок управления сенсором сажи Для бензинового двигателя: Блок управления ME-SFI Гибрид: Реле циркуляционного насоса охлаждения трансмиссии Реле циркуляционного насоса охлаждения силовой электроники HYBRID Для двигателя 156: Гильза разъема цепи 87 M3e |
15 |
| 26 | Радио Радио с автопилотом Блок управления COMAND |
20 |
| 27 | Для бензинового двигателя: Блок управления ME-SFI Для дизельного двигателя: Блок управления CDI Блок управления электронным замком зажигания Для двигателей 271.958, 274.920: Блок управления CNG |
7.5 |
| 28 | Приборная панель | 7.5 |
| 29 | До 28.02.2013: Правая передняя фара | 10 |
| 30 | До 28.02.2013: Левая передняя фара | 10 |
| 31A | Левый сигнал горна Правый сигнал горна |
15 |
| 31B | Левый сигнал горна Правый сигнал горна |
15 |
| 32 | Для двигателя 272: Электрический воздушный насос | 40 |
| 33 | Для трансмиссии 722.6: Блок управления электронной трансмиссией Для трансмиссии 722.9, 724, 725: Полностью интегрированный контроллер управления трансмиссией |
10 |
| 34 | Для двигателей 156, 271, 272, 273, 642, 651: Блок управления топливной системой | 7.5 |
| 35 | Гибрид: Реле питания блока управления HYBRID | 7.5 |
| 36 | Блок управления Night View Assist До 28.02.2013: Блок управления DISTRONIC С 01.03.2013: Передний дальнобойный радарный датчик С 01.03.2013: Блок управления COLLISION PREVENTION ASSIST |
7.5 |
| Реле | ||
| J | Реле цепи 15 | |
| K | Реле цепи 15R | |
| L | Реле нагревателя парковочной позиции стеклоочистителя | |
| M | Реле цепи стартера 50 | |
| N | Реле цепи двигателя 87 | |
| O | Реле горна | |
| P | Для двигателя 272: Реле вторичного впрыска воздуха | |
| Q | Реле вспомогательного насоса трансмиссионного масла | |
| R | Реле цепи шасси 87 |
Назначение предохранителей и реле в дополнительном блоке предохранителей
| № | Защищаемый компонент | А |
|---|---|---|
| 130 | Блок управления регенеративным торможением | 5 |
| 131 | Блок управления системой управления аккумулятором | 5 |
| 132 | Запасной | — |
| 133 | Блок управления силовой электроникой | 5 |
| 134 | Реле вакуумного насоса (-) | 5 |
| 135 | Блок управления системой управления аккумулятором | 7.5 |
| 136 | Пиротехнический сепаратор | 7.5 |
| 137 | Циркуляционный насос силовой электроники 1 | 7.5 |
| 138 | Циркуляционный насос силовой электроники 2 | 7.5 |
| 139 | Для двигателя 651: Циркуляционный насос охлаждения трансмиссии | 7.5 |
| 140 | Реле вакуумного насоса (+) | 40 |
| 141 | Запасной | — |
| 142 | Запасной | — |
| Реле | ||
| S | Реле циркуляционного насоса охлаждения трансмиссии | |
| T | Реле питания блока управления HYBRID | |
| U | Реле циркуляционного насоса охлаждения силовой электроники HYBRID |
Без ECO start/stop
Передний предохранительный блок (Без ECO start/stop)
| № | Защищаемый компонент | А |
|---|---|---|
| MR8 | Пиропредохранитель, активируемый блоком управления системой подушек безопасности | — |
| MR1 | Блок управления электрическим усилителем руля | 50 |
| MR2 | Запасной | — |
| MR3 | Запасной | — |
| MR4 | Мотор вентилятора для двигателя внутреннего сгорания и кондиционера с интегрированным управлением | 100 |
| MR5 | Для дизельного двигателя: Усилитель PTC-обогревателя | 150 |
| MR6 | Для аккумулятора передней бортовой сети: Передний SAM-блок управления с модулем предохранителей и реле | 60 |
| MR7 | Передний SAM-блок управления с модулем предохранителей и реле | 150 |
| PIN1 | Для автомобилей с левым рулем: Регулятор вентилятора Для автомобилей с правым рулем: Блок управления программой стабилизации Премиум-блок управления программой стабилизации |
50 |
| PIN2 | Для автомобилей с правым рулем: Блок управления программой стабилизации Премиум-блок управления программой стабилизации |
50 |
| PIN3 | Реле AIRmatic Для трансмиссии 725: Полностью интегрированный блок управления трансмиссией |
60 |
| MRG1 | Запасной | — |
| MRG2 | Передний SAM-блок управления с модулем предохранителей и реле | 100 |
| IG1 | Задний SAM-блок управления с модулем предохранителей и реле | 150 |
| I1 | Для аккумулятора передней бортовой сети: Задний SAM-блок управления с модулем предохранителей и реле | 100 |
С ECO start/stop
Передний предохранительный блок (С ECO start/stop)
| № | Защищаемый компонент | А |
|---|---|---|
| MR8 | Генератор Блок управления стационарным отопителем |
350 |
| MR4 | Мотор вентилятора для двигателя внутреннего сгорания и кондиционера с интегрированным управлением | 100 |
| MR5 | Для дизельного двигателя: Усилитель PTC-обогревателя | 150 |
| MR6 | Для аккумулятора передней бортовой сети: Передний SAM-блок управления с модулем предохранителей и реле | 60 |
| MR7 | Передний SAM-блок управления с модулем предохранителей и реле | 150 |
| MR9 | Запасной | — |
| MG2 | Передний SAM-блок управления с модулем предохранителей и реле | 100 |
| MR3 | Блок управления электрическим усилителем руля | 80 |
| IG1 | Задний SAM-блок управления с модулем предохранителей и реле | 150 |
| IM1 | Для аккумулятора передней бортовой сети: Задний SAM-блок управления с модулем предохранителей и реле | 100 |
| PIN1 | Для автомобилей с левым рулем: Регулятор вентилятора Для автомобилей с правым рулем: Блок управления программой стабилизации Премиум-блок управления программой стабилизации |
50 |
| PIN2 | Для автомобилей с правым рулем: Блок управления программой стабилизации Премиум-блок управления программой стабилизации |
50 |
| PIN3 | Реле AIRmatic Для трансмиссии 725: Полностью интегрированный блок управления трансмиссией |
60 |
Гибрид
Передний предохранительный блок (Гибрид)
| № | Защищаемый компонент | А |
|---|---|---|
| MR8 | Пиропредохранитель, активируемый блоком управления системой подушек безопасности | — |
| MR4 | Мотор вентилятора для двигателя внутреннего сгорания и кондиционера с интегрированным управлением | 100 |
| MR5 | Для дизельного двигателя: Усилитель PTC-обогревателя | 150 |
| MR6 | Для аккумулятора передней бортовой сети: Передний SAM-блок управления с модулем предохранителей и реле | 60 |
| MR7 | Передний SAM-блок управления с модулем предохранителей и реле | 150 |
| MR9 | Модуль предохранителей и реле HYBRID | 150 |
| MG2 | Передний SAM-блок управления с модулем предохранителей и реле | 100 |
| MR3 | Блок управления электрическим усилителем руля | 80 |
| IG1 | Задний SAM-блок управления с модулем предохранителей и реле | 150 |
| IM1 | Для аккумулятора передней бортовой сети: Задний SAM-блок управления с модулем предохранителей и реле | 100 |
| PIN1 | Для автомобилей с левым рулем: Регулятор вентилятора Для автомобилей с правым рулем: Блок управления регенеративным торможением |
50 |
| PIN2 | Для автомобилей с правым рулем: Блок управления регенеративным торможением | 50 |
| PIN3 | Реле AIRmatic | 60 |
| № | Защищаемый компонент | А |
|---|---|---|
| 170 | Резерв | — |
| 171 | Передний SAM-модуль управления с модулем предохранителей и реле | 60 |
| 172 | Задний SAM-блок управления с модулем предохранителей и реле | 100 |
| № | Защищаемый компонент | А |
|---|---|---|
| 19 | Блок управления AdBlue | 15 |
| 20 | Блок управления AdBlue | 20 |
| 21 | Блок управления AdBlue | 7.5 |
| 22 | Блок управления AdBlue | 5 |
K25 – Реле мотора вентилятора масляного охладителя
K27/7 – Реле подачи AdBlue (с двигателем 642.8 с BlueTEC)
F12 – Предохранитель стационарного отопителя (Гибрид)
K60 – Реле циркуляционного насоса охлаждающей жидкости (с 01.06.2011 с двигателями 157, 274, 276, 278)
K67 – Реле AIRMATIC
K109 – Реле вакуумного насоса (+) (Гибрид)
K109/1 – Реле вакуумного насоса (-) (Гибрид)
F96 – Дополнительный предохранитель цепи 30 дополнительного аккумулятора (7,5 A)(с ECO start/stop )
K114 – Реле дополнительного аккумулятора функции ECO start/stop
