Расположение блока предохранителей

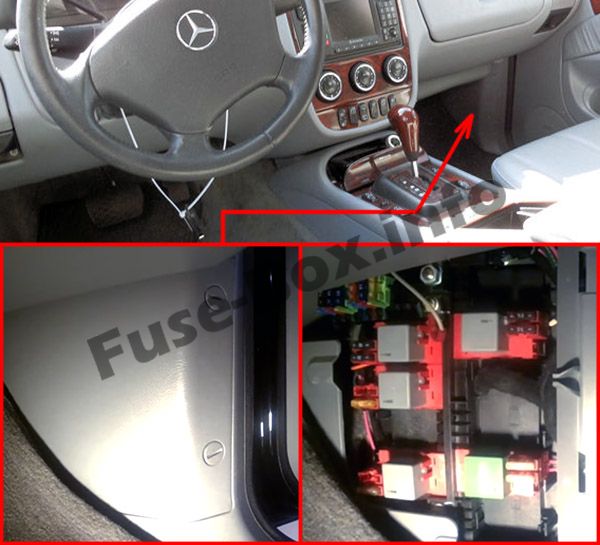

Блок предохранителей расположен в переднем правом пространстве для ног, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в салоне
| № | Назначение | А |
|---|---|---|
| 1 | Лампа индикатора AIRBAG OFF | 7.5 |
| 2 | Передний прикуриватель (с подсветкой пепельницы) | 20 (До VIN A289564, X754619) 15 (С VIN A289565, X754620) |
| 3 | Мотор заднего стеклоочистителя двери багажника | 15 |
| 4 | До VIN A289564, X754619: Блок управления E-Call (только для США) С VIN A289565, X754620: Передний мотор вентилятора |
7.5 (До VIN A289564, X754619) 40 (С VIN A289565, X754620) |
| 5 | Приборная панель/кондиционер | 7.5 (До VIN A289564, X754619) 15 (С VIN A289565, X754620) |
| 6 | Внутренняя розетка | 20 |
| 7 | Не используется | — |
| 8 | До VIN A289564, X754619: Подогрев сиденья слева спереди и подогрев сиденья справа спереди С VIN A289565, X754620: Не используется |
20 (До VIN A289564, X754619) |
| 9 | Не используется | — |
| 10 | Переключатель регулировки переднего левого сиденья | 30 (До VIN A289564, X754619) 35 (С VIN A289565, X754620) |
| 11 | Переключатель регулировки переднего правого сиденья | 30 (До VIN A289564, X754619) 35 (С VIN A289565, X754620) |
| 13 | Демонтаж существующего топливного насоса с датчиком уровня топлива (бензин) | 20 |
| 17 | Подогрев заднего стекла | 25 |
| 19 | Насос HCS [SRA] | 30 |
| 20 | С VIN A289565, X754620: Правый дальний свет | 7.5 |
| 21 | С VIN A289565, X754620: Левый дальний свет/индикатор дальнего света | 7.5 |
| 24 | С VIN A289565, X754620: Моторы задних стеклоподъемников и питание блока управления нижней панели | 25 |
| 25 | С VIN A289565, X754620: Моторы передних стеклоподъемников и питание блока управления нижней панели | 25 |
| Реле | ||
| K1 | Реле удобства сидений | |
| K2 | Реле топливного насоса (бензин) | |
| K4 | Реле заднего стеклоочистителя | |
| K5 | Реле насоса HCS [SRA] | |
| K6 | Вспомогательное реле дальнего света (с VIN A289565, X754620) | |
| K8 | Нижняя панель управления/переключатель контактного моста (с VIN A289565, X754620) | |
| K9 | Реле питания клеммы 15 |
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева), под крышкой.
Схема блока предохранителей (До 08/31/01)
Назначение предохранителей и реле в моторном отсеке (До 08.31.01)
| № | Назначение | А |
|---|---|---|
| 1 | Внутренняя розетка (X58/1) | 15 |
| 2 | Приборный кластер (A1): • Лампа левого указателя поворота спереди (A1e1) Левая фронтальная лампа (E1): • Левый указатель поворота (E1e5) Левый задний фонарь (E3): • Левый указатель поворота (E3e1) Левый дополнительный указатель поворота (E22/1) Внутренний соединительный муфтовый разъем, цепь L (Z53/4) • Соединитель фаркопа (X52) |
7,5 |
| 3 | Правая фронтальная лампа (E2): • Правый дальний свет (E2e1) |
15 |
| 4 | Питание сдвижной/подъемной крыши (SHD) цепь 30: • Мотор сдвижной/подъемной крыши (SHD) (M12) |
30 |
| 5 | Левая фронтальная лампа (E1): • Левый дальний свет (E1e1) Приборный кластер (A1): • Лампа индикатора дальнего света (A1e3) |
7,5 |
| 6 | Мотор заднего стеклоочистителя двери багажника (M6/4) | 7,5 |
| 7 | Комбинационный переключатель (S4): • Переключатель аварийной сигнализации (S6/1s1) • Переключатель системы омывательства лобового стекла (S4s4) • Переключатель стеклоочистителя (S4s5) Мотор стеклоочистителя (M6/1) Реле k17: Реле интервального режима переднего стеклоочистителя |
15 |
| 8 | Блок управления раздаточной коробкой (N78) | 25 |
| 9 | Приборный кластер (A1) Подсветка номерного знака: • Лампа подсветки номерного знака левой задней двери (E19/3) правая задняя дверь лампа подсветки номерного знака (E19/4) • Лампа подсветки номерного знака слева на запасном колесе (E19/5)/ лампа подсветки номерного знака справа на запасном колесе (E19/6) Кокпитный соединительный муфтовый разъем, цепь 58d (Z50/1): • Переключатель левого бокового окна (S21/13) переключатель правого бокового окна (S21/14) (светодиоды) • Переключатель левого переднего сиденья SLI (S51/1) переключатель правого переднего сиденья SLI (S51/2) (светодиоды) • Комбинационный двухпозиционный переключатель (S97/6) (светодиоды) • Переключатель ESP OFF (S76/6) (светодиоды) • Переключатель внешнего зеркала, складывание и выдвижение (S50/1) (светодиод) • Регулятор уровня фар (S1/1) (светодиод) • Переключатель заднего стеклоочистителя/омывателя (S78) (светодиод) • Переключатель подъемной/сдвижной крыши (S13/2) (светодиод) • Переключатель заднего хода (S16/2) • Подсветка (R3e1) • Группа переключателей центральной консоли (S21) |
7,5 |
| 10 | Радио (A2) Крышный соединительный муфтовый разъем, цепь 15R (Z54/1): • Левое солнцезащитное стекло с подсветкой (E14/1) • Правое солнцезащитное стекло с подсветкой (E14/2) • Блок управления бортовым компьютером (N41) • Автоматически затемняющееся внутреннее зеркало заднего вида (H7) Передний прикуриватель (с подсветкой пепельницы) R3 • Нагревательный элемент (R3r1) Лампа перчаточного ящика (E13/1) Приборный кластер (A1): • Индикатор и предупредительный свет подушки безопасности (A1e15) |
10 |
| 11 | Датчик массового расхода воздуха с пленочным нагревателем (B2/5) Датчик положения распредвала (L5/1) Форсунки топливной системы (Y62) В случае M111: • Модуль управления HFM (N3/4) |
10 |
| 12 | Внутренний соединительный муфтовый разъем, цепь 58L (Z53/6): • Соединитель фаркопа (X52) • Левый задний фонарь (E3): • Левый задний фонарь и габаритный свет (E3e2) Левая фронтальная лампа (E1): • Левый габаритный и парковочный свет (E1e3) • Левый боковой маркер (E1e6) |
7,5 |
| 13 | Крышный соединительный муфтовый разъем, цепь 30 (Z54/2): • Передняя потолочная лампа (с задержкой отключения и передней лампой чтения) (E15/2) • Задняя внутренняя лампа (E15/3) • Потолочная лампа слева сзади (E15/8) • Потолочная лампа справа сзади (E15/9) • Блок управления бортовым компьютером (N41) Приборный кластер (A1): • Лампа предупреждения о непристегнутом ремне (A1e9) Датчик угла поворота руля (N49) Разъем диагностики (X11/4) |
10 |
| 14 | С дизелем: Устройство опережения впрыска, Клапан рециркуляции отработавших газов | 10 |
| 15 | Внутренний соединительный муфтовый разъем, цепь 54 (Z52/6): Левый задний фонарь (E3): • Левый стоп-сигнал (E3e4) Правый задний фонарь (E4): • Правый стоп-сигнал (E4e4) • Центральный верхний стоп-сигнал (E21) • Центральный верхний стоп-сигнал на запасном колесе (E35) • Соединитель фаркопа (X52) |
10 |
| 16 | Диагностический разъем (X11/4) Переключатель заднего хода (S16/2) Кокпитный соединительный муфтовый разъем, цепь 15 (Z50/2): • Блок управления кондиционером (N19) • Переключатель обогревателя/кондиционера (S98): • Переключатель вентилятора (S98s1) • Термостат (S98p1) • Индикатор переключателя рециркуляции воздуха (S98h1) • Подсветка (S98e1) • Подсветка переключателя (S98e2) • Переключатель рециркуляции воздуха (S98s2) • Индикатор включения кондиционера (S98h2) • Подсветка переключателя (S98e2) • Переключатель включения кондиционера (S98s3) • Мотор привода заслонки рециркуляции воздуха (M39) • Блок управления кондиционером (N19) |
15 |
| 17 | Коробка соединителей грузового отсека (X58/4) | 15 |
| 18 | Соединитель фаркопа (X52) | 25 |
| 19 | M111: Модуль управления HFM (N3/4) Соленоид регулировки фаз распредвала (Y49) Клапан отключения адсорбера (Y58) M112/113: Соединительный муфтовый разъем клеммы 87 M2e (Z7/36) • Клапан переключения впускного коллектора (Y22/5) • Клапан переключения EGR (Y27) • Клапан вакуумного насоса воздушного (Y32) • Kислородный датчик слева перед катализатором (G3/3) • Kислородный датчик справа перед катализатором (G3/4) Клапан управления продувкой адсорбера (AKF) (Y58/1) Kислородный датчик слева после катализатора (G3/5) Kислородный датчик справа после катализатора (G3/6) M113: Клапан отключения цилиндра 1Y80 Клапан отключения цилиндра 1Y80 |
15 |
| 20 | Левое электрически регулируемое и обогреваемое внешнее зеркало (M21/1), правое электрически регулируемое и обогреваемое внешнее зеркало (M21/2) Обогрев зеркал | 15 |
| 21 | С аудиосистемой: Усилитель звука (A2/13) Радио (A2) |
25 |
| 22 | Внутренний соединительный муфтовый разъем, цепь 15 (Z51/5) • Модуль управления ETC [EGS] (N15/3) • Переключатель распознавания диапазона трансмиссии (S16/10) • Соленоид блокировки, задний ход/парковка (Y66/1) • Блок управления раздаточной коробкой (N78) • Блок управления системами тяги (N47) С ESP: • Датчик угла поворота руля (N49) Приборный кластер (A1) (F1k3) Реле топливного насоса Кнопочный переключатель круиз-контроля (S40) С M111: Блок управления HFM-SFI (N3/4) С M112/113: Блок управления электроникой двигателя (N3/10) |
|
| 23 | Запасной | |
| 24 | Внутренний соединительный муфтовый разъем, цепь 58R (Z52/4): • Соединитель фаркопа (X52) Правая фронтальная лампа (E2): • Правый габаритный и парковочный свет (E2e3) Правый задний фонарь (E4): • Правый задний фонарь и габаритный свет (E4e2) Правый боковой маркер (E2e6) |
7,5 |
| 25 | Правая фронтальная лампа (E2): • Правый указатель поворота (E2e5) Правый задний фонарь (E4) • Правый указатель поворота (E4e1) Правый дополнительный указатель поворота (E22/2) Блок управления системами тяги (N47) Внутренний соединительный муфтовый разъем, цепь R (Z53/5): • Соединитель фаркопа (X52) Приборный кластер (A1): • Лампа индикатора правого указателя поворота (A1e2) |
7,5 |
| 26 | Соединительный муфтовый разъем, защищенная цепь 15 (Z3/29): • Катушки зажигания M111 (T1) • Катушки зажигания M112 (T1) • Катушки зажигания M113 (T1) |
15 |
| 27 | Блок управления системами тяги (N47) | 40 |
| 28 | Соединительный муфтовый разъем подогрева сидений (Z53/8): Питание левого/правого подогрева сидений: • Реле подогрева сидений, ступень 1 (K59) • Реле подогрева сидений, ступень 2 (K59/1) • Подогрев сиденья слева спереди (R13/1)/ подогрев сиденья справа спереди (R13/3) • Подогрев спинки сиденья слева спереди (R13/2) подогрев спинки сиденья справа спереди (R13/4) |
20 |
| 29 | Группа переключателей центральной консоли (S21): • Переключатель правого переднего стеклоподъемника (S21s2) • Мотор правого переднего стеклоподъемника (M10/4) • Переключатель левого заднего стеклоподъемника (S21s3) Комбинационный переключатель стеклоподъемников задней центральной консоли (S21/15): • Переключатель левого заднего стеклоподъемника (S21/15s1) • Мотор стеклоподъемника: задний левый (M10/5) Реле 16: Правый передний стеклоподъемник (F1k16) |
30 |
| 30 | Группа переключателей центральной консоли (S21): • Переключатель левого переднего стеклоподъемника (S21s1) • Переключатель правого заднего стеклоподъемника (S21s4) Комбинационный переключатель стеклоподъемников задней центральной консоли (S21/15): • Переключатель правого переднего стеклоподъемника (S21/15s2) Реле 18: Левый передний стеклоподъемник (F1k18) |
30 |
| 31 | Группа переключателей центральной консоли (S21): • Переключатель электрической регулировки внешнего зеркала (S50) Кокпитный соединительный муфтовый разъем, боковые окна (Z50/13): Задние боковые окна: • Переключатель левого бокового окна (S21/13) • Переключатель правого бокового окна (S21/14) Переключатель сдвижной/подъемной крыши (S13/2) |
15 |
| 32 | Переключатель регулировки правого переднего сиденья (S23) Группа моторов регулировки правого переднего сиденья (M26) • Мотор продольного перемещения (M26/m1) • Задний мотор подъема/опускания (M26/m2) • Передний мотор подъема/опускания (M26/m3) • Мотор наклона спинки (M26/m5) |
30 |
| 33 | Переключатель регулировки левого переднего сиденья (S22) Группа моторов регулировки сиденья: левого переднего (M25) |
30 |
| 34 | Левая фронтальная лампа (E1): Левый ближний свет (E1e2) (S1/1 Регулятор уровня фар) Левые моторы регулировки дальности фар (E1m1), правые моторы регулировки дальности фар (E1m2) |
7,5 |
| 35 | Правая фронтальная лампа (E2): Правый ближний свет (E2e2) |
7,5 |
| 36 | Обогрев заднего стекла | 25 |
| 37 | Сигналы: • Двухтональная система сигнализации (H1) • Двухтональная система сигнализации, сигнал 2 (H1/1) |
20 |
| 38 | Топливный насос с датчиком уровня топлива (M3/3) | 20 |
| 39 | Запасной | |
| 40 | Вакуумный насос (M 612.963) | 25 |
| 41 | Реле циркуляционного насоса (F1k19) Правый соединительный муфтовый разъем моторного отсека, насос (Z57/2): • Насос циркуляции охлаждающей жидкости (M13) • Мотор вентилятора блока модулей (M2/2) С дизелем: Насос дополнительного обогревателя Стационарный обогреватель |
25 |
| 42 | Центральный замок: • Мотор центрального замка левой передней двери (M14/6) • Мотор центрального замка правой передней двери (M14/5) Соединительный муфтовый разъем, внутренний центральный замок (Z53/1): • Мотор центрального замка двери багажника (M14/7) • Мотор центрального замка левой задней двери (M14/8) • Мотор центрального замка правой задней двери (M14/9) • Мотор центрального замка лючка топливного бака (M14/10) |
20 |
| 43 | Реле вентилятора обогревателя (F1 k21) Мотор вентилятора (M2) |
30 |
| 44 | Реле вентилятора двигателя, ступень 1 (Flk26) Реле вентилятора двигателя, ступень 1 (F1k26) Левый соединительный муфтовый разъем моторного отсека, вентилятор (Z56/2) • Левый дополнительный вентилятор (M4m1) • Правый дополнительный вентилятор (M4m2) |
30 |
| 45 | Электрический воздушный насос (M33) | 40 |
| 46 | Кокпитный соединительный муфтовый разъем, задний противотуманный фонарь (Z50/10): • Комбинационный двухпозиционный переключатель (S96/7) (диод заднего противотуманного фонаря) Левый задний фонарь (E3), правый задний фонарь (E4) • Левый задний противотуманный фонарь (E3e5), правый задний противотуманный фонарь (E4e5) Соединитель фаркопа (X52) |
7.5 |
| 47 | Левый соединительный муфтовый разъем моторного отсека, дополнительная фара (Z56/4) Левая фронтальная лампа (E1): • Левая противотуманная фара (E1e4) • Левый дополнительный дальний свет (E1e7), правый дополнительный дальний свет (E2e7) Правая передняя фара (E2) |
15 |
| Реле | ||
| K1 | Реле обогрева заднего стекла | |
| K2 | Модуль реле вентилятора (K39) | |
| K3 | Реле электрического топливного насоса (кроме двигателя 612.963) | |
| K4 | Реле левого указателя поворота | |
| K5 | Реле цепи 58, подсветка номерного знака/приборный кластер | |
| K6 | Реле системы стабилизации ESP / подавления стоп-сигналов | |
| K7 | Реле правого указателя поворота | |
| K8 | Реле стартера (соленоидный выключатель, клемма 50) | |
| K9 | Реле цепи 58R (правый габаритный свет) | |
| K10 | Запасной | |
| K11 | Реле цепи 15 с задержкой (только двигатель 612.963) | |
| K12 | Реле цепи 15 | |
| K13 | Реле цепи 58L (левый габаритный свет) | |
| K14 | Реле удобства | |
| K15 | Реле центрального замка, разблокировка двери багажника | |
| K16 | Реле правого переднего стеклоподъемника | |
| K17 | Реле переднего стеклоочистителя, интервальное | |
| K18 | Реле левого переднего стеклоподъемника | |
| K19 | Реле циркуляционного насоса обогревателя и предохранителя/реле вентилятора блока модулей | |
| K20 | Реле центрального замка: Блокировка всех дверей | |
| K21 | Реле вентилятора обогревателя | |
| K22 | Реле ближнего света и контактного элемента | |
| K23 | Реле центрального замка: Разблокировка двери переднего пассажира, задних дверей и лючка топливного бака | |
| K24 | Реле центрального замка: Разблокировка двери водителя | |
| K25 | Реле гидравлического блока ETS / ESP | |
| K26 | Реле вентилятора двигателя, ступень 1, с кондиционером | |
| K27 | Запасной | |
| K28 | Реле насоса вторичного впрыска воздуха | |
| K29 | Реле заднего противотуманного фонаря |
Схема блока предохранителей (С 09/01/01)
Назначение предохранителей и реле в моторном отсеке (С 09.01.01)
| № | Назначение | А |
|---|---|---|
| 1 | Не используется | — |
| 2 | Приборный кластер (A1): • Лампа индикатора левого указателя поворота (A1e1) Левая фронтальная лампа (E1): • Левый указатель поворота (E1e5) Левый задний фонарь (E3): • Левый указатель поворота (E3e1) Левый дополнительный указатель поворота (E22/1) Внутренний соединительный муфтовый разъем, цепь L (Z53/4) • Соединитель фаркопа (X52) |
7,5 |
| 3 | Не используется | — |
| 4 | Питание сдвижной/подъемной крыши (SHD) цепь 30: • Мотор сдвижной/подъемной крыши (SHD) (M12) |
20 |
| 5 | Не используется | |
| 6 | Подогрев сидений | 20 |
| 7 | Комбинационный переключатель (S4): • Переключатель аварийной сигнализации (S6/1s1) • Переключатель системы омывательства лобового стекла (S4s4) • Переключатель стеклоочистителя (S4s5) Мотор стеклоочистителя (M6/1) Насос омывательного жидкости лобового стекла (M5/1) Реле k17: Реле интервального режима переднего стеклоочистителя |
30 |
| 8 | Блок управления раздаточной коробкой (N78)/ Блок управления E-Call (A35/8) | 25 |
| 9 | Приборный кластер (A1) Подсветка номерного знака: • Лампа подсветки номерного знака левой задней двери (E19/3), лампа подсветки номерного знака правой задней двери (E19/4), • Лампа подсветки номерного знака слева на запасном колесе (E19/5), лампа подсветки номерного знака справа на запасном колесе (E19/6) Кокпитный соединительный муфтовый разъем, цепь 58d (Z50/1): • Переключатель левого бокового окна (S21/13), переключатель правого бокового окна (S21/14) (светодиоды) • Переключатель левого переднего сиденья SLI (S51/1), переключатель правого переднего сиденья SLI (S51/2) (светодиоды) • Комбинационный двухпозиционный переключатель (S97/6) (светодиоды) • Переключатель ESP OFF (S76/6) (светодиоды) • Переключатель внешнего зеркала, складывание и выдвижение (S50/1) (светодиод) • Регулятор уровня фар (S1/1) (светодиод) • Переключатель заднего стеклоочистителя/омывателя (S78) (светодиод) • Переключатель подъемной/сдвижной крыши (S13/2) (светодиод) • Переключатель заднего хода (S16/2) • Подсветка (R3e1) • Группа переключателей центральной консоли (S21) |
7,5 |
| 10 | Радио (A2) Крышный соединительный муфтовый разъем, цепь 15R (Z54/1) • Левое солнцезащитное стекло с подсветкой (E14/1) • Правое солнцезащитное стекло с подсветкой (E14/2) • Автоматически затемняющееся внутреннее зеркало заднего вида (H7) Передний прикуриватель с подсветкой пепельницы (R3) • Нагревательный элемент (R3r1) Лампа перчаточного ящика (E13/1) Приборный кластер (A1): • Индикатор и предупредительный свет подушки безопасности (A1e15) |
10 |
| 11 | Датчик массового расхода воздуха с пленочным нагревателем (B2/5) Датчик положения распредвала (L5) Форсунки топливной системы (Y62) В случае M111: • Модуль управления HFM (N3/4) |
15 |
| 12 | Внутренний соединительный муфтовый разъем, цепь 58L (Z53/6) • Соединитель фаркопа (X52) • Левый задний фонарь (E3): • Левый задний фонарь и габаритный свет (E3e2) Левая фронтальная лампа (E1): • Левый габаритный и парковочный свет (E1e3) • Левый боковой маркер (E1e6) |
7,5 |
| 13 | Крышный соединительный муфтовый разъем, цепь 30 (Z54/2) • Передняя потолочная лампа (с задержкой отключения и передней лампой чтения) (E15/2) • Задняя внутренняя лампа (E15/3) • Потолочная лампа слева сзади (E15/8) • Потолочная лампа справа сзади (E15/9) • Лампы пространства для ног спереди слева (E17/16) • Лампы пространства для ног спереди справа (E17/15) • Блок управления бортовым компьютером (TRIP) (N41) Приборный кластер (A1): Датчик угла поворота руля (N49) Разъем диагностики (X11/4) |
10 |
| 14 | Блок управления двигателем (дизель) Устройство опережения впрыска Клапан рециркуляции отработавших газов |
25 |
| 15 | Внутренний соединительный муфтовый разъем, цепь 54 (Z52/6) Левый задний фонарь (E3) • Левый стоп-сигнал (E3e4) Правый задний фонарь (E4): • Правый стоп-сигнал (E4e4) • Центральный верхний стоп-сигнал (E21) • Центральный верхний стоп-сигнал на запасном колесе (E35) • Переключатель стоп-сигнала |
10 |
| 16 | Диагностический разъем (X11/4) Переключатель заднего хода (S16/2) Кокпитный соединительный муфтовый разъем, цепь 15 (Z50/2) • Блок управления кондиционером (N19) • Переключатель обогревателя/кондиционера (S98) • Переключатель вентилятора (S98s1) • Термостат (S98p1) • Подсветка (S98e1) • Подсветка (S98e2) • Переключатель рециркуляции воздуха (S98s2) • Переключатель включения кондиционера (S98s3) • Мотор привода заслонки рециркуляции воздуха (M39) Приборный кластер (A1) |
15 |
| 17 | Коробка соединителей грузового отсека (X58/4) | 20 |
| 18 | Соединитель фаркопа (X52) | 25 |
| 19 | M111: Модуль управления HFM (N3/4) Соленоид регулировки фаз распредвала (Y49) Клапан отключения адсорбера (Y58) M112/113: Соединительный муфтовый разъем клеммы 87 M2e (Z7/36) • Клапан переключения EGR (Y27) • Клапан вакуумного насоса воздушного (Y32) • Kислородный датчик слева перед катализатором (G3/3) • Kислородный датчик справа перед катализатором (G3/4) Клапан управления продувкой (Y58/1) Kислородный датчик слева после катализатора (G3/5) Kислородный датчик справа после катализатора (G3/6) |
15 |
| 20 | Не используется | — |
| 21 | Радио (A2) Сотовый телефон Система голосового управления (VCS) |
15 |
| 22 | Внутренний соединительный муфтовый разъем, цепь 15 (Z51/5) • Модуль управления ETC [EGS] (N15/3) • Переключатель распознавания диапазона трансмиссии (S16/10) • Соленоид блокировки, задний ход/парковка (Y66/1) • Блок управления раздаточной коробкой (N78) • Блок управления системами тяги (N47) С ESP: • Датчик угла поворота руля (N49) Приборный кластер (A1) Кнопочный переключатель круиз-контроля (S40) С M111: Блок управления HFM-SFI (N3/4) С M112/113: Блок управления электроникой двигателя (N3/10) Блок управления всасывающим вентилятором (N65/2) на моделях 163.174/175 Датчик дождя (B38) |
15 |
| 23 | Модуль управления регулировкой дальности фар (N71) | 15 |
| 24 | Внутренний соединительный муфтовый разъем, цепь 58R (Z52/4) • Соединитель фаркопа (X52) Правая передняя фара (E2) • Правый габаритный и парковочный свет (E2e3) Правый задний фонарь (E4) • Правый задний фонарь и габаритный свет (E4e2) Правый боковой маркер (E2e6) |
7,5 |
| 25 | Правая передняя фара (E2) • Правый указатель поворота (E2e5) Правый задний фонарь (E4) • Правый указатель поворота (E4e1) Правый дополнительный указатель поворота (E22/2) Блок управления системами тяги (N47) Внутренний соединительный муфтовый разъем, цепь R (Z53/5): • Соединитель фаркопа (X52) Приборный кластер (A1) • Лампа индикатора правого указателя поворота (A1e2) |
7,5 |
| 26 | Соединительный муфтовый разъем клеммы 15, защищенный (Z3/29) • Катушки зажигания M111 (T1) • Катушки зажигания M112 (T1) • Катушки зажигания M113 (T1) |
15 |
| 27 | Блок управления системами тяги (N47) | 40 |
| 28 | Не используется | — |
| 29 | Не используется | |
| 30 | Не используется | |
| 31 | Группа переключателей центральной консоли (S21) Кокпитный соединительный муфтовый разъем, боковые окна (Z50/13) • Переключатель левого бокового окна (S21/13) • Переключатель правого бокового окна (S21/14) Переключатель подъемной/сдвижной крыши (S13/2) Лампы зеркал |
15 |
| 32 | Не используется | — |
| 33 | Не используется | — |
| 34 | Не используется | — |
| 35 | Не используется | — |
| 36 | Обогрев зеркал | 10 |
| 37 | Двухтональная система сигнализации (H1) | 20 |
| 38 | Топливный насос с датчиком уровня топлива (M3/3) только на модели 163.128 | 15 |
| 39 | Не используется | — |
| 40 | Аудиосистема | 25 |
| 41 | Не используется | — |
| 42 | Центральный замок: • Мотор центрального замка левой передней двери (M14/6) • Мотор центрального замка правой передней двери (M14/5) Внутренний соединительный муфтовый разъем центрального замка, мотор 1 (Z53/1) • Мотор центрального замка двери багажника (M14/7) • Мотор центрального замка левой задней двери (M14/8) • Мотор центрального замка правой задней двери (M14/9) • Мотор центрального замка лючка топливного бака (M14/10) |
20 |
| 43 | Мотор вентилятора (M2), задний | 20 |
| 44 | Насос омывательного жидкости двери багажника (M5/3) | 15 |
| 44 | Тип 163.154/157 Реле вентилятора двигателя, ступень 1 (F1k26) Реле вентилятора двигателя, ступень 1 (F1k26) Левый соединительный муфтовый разъем моторного отсека, вентилятор (Z56/2) • Левый дополнительный вентилятор (M4m1) • Правый дополнительный вентилятор (M4m2) |
40 |
| 45 | Электрический воздушный насос (M33) | 40 |
| 46 | Кокпитный соединительный муфтовый разъем, задний противотуманный фонарь (Z50/10) • Левый задний противотуманный фонарь (E3e5), правый задний противотуманный фонарь (E4e5) Соединитель фаркопа (X52) |
7,5 |
| 47 | Соединительный муфтовый разъем дополнительной фары справа моторного отсека (Z56/4) Левая передняя фара (E1) • Левая противотуманная фара (E1e4) • Левый дополнительный дальний свет (E1e7), правый дополнительный дальний свет (E2e7) Правая передняя фара (E2) • Правая противотуманная фара (E2e4) |
15 |
| 48 | Звуковой сигнал тревоги (H3) | 20 |
| Реле | ||
| K1 | Реле обогрева зеркал | |
| K2 | Модуль реле вентилятора (K39) | |
| K3 | Реле электрического топливного насоса (кроме двигателя 612.963) | |
| K4 | Реле левого указателя поворота | |
| K5 | Реле цепи 58, подсветка номерного знака/приборный кластер | |
| K6 | Реле стоп-сигнала | |
| K7 | Реле правого указателя поворота | |
| K8 | Реле стартера (соленоидный выключатель, клемма 50) | |
| K9 | Реле цепи 58R (правый габаритный свет) | |
| K10 | Запасной | |
| K11 | Реле цепи 15 с задержкой (только двигатели 612.963 и 628.963) | |
| K12 | Реле цепи 15 | |
| K13 | Реле цепи 58L (левый габаритный свет) | |
| K14 | Реле удобства (стеклоподъемники/крыша/зеркала) | |
| K15 | Реле центрального замка, разблокировка двери багажника | |
| K16 | Запасной | |
| K17 | Реле переднего стеклоочистителя, интервальное | |
| K18 | Запасной | |
| K19 | Запасной | |
| K20 | Реле центрального замка: Блокировка всех дверей | |
| K21 | Запасной | |
| K22 | Запасной | |
| K23 | Реле центрального замка: Разблокировка двери переднего пассажира, задних дверей | |
| K24 | Реле центрального замка: Разблокировка двери водителя и лючка топливного бака | |
| K25 | Запасной | |
| K26 | Реле вентилятора двигателя, ступень 1, с кондиционером | |
| K27 | Реле насоса омывательного жидкости двери багажника | |
| K28 | Реле насоса вторичного впрыска воздуха | |
| K29 | Реле заднего противотуманного фонаря |
