В этой статье мы рассмотрим второе поколение Mercedes-Benz Sprinter (W906, NCV3), выпускавшееся с 2006 по 2018 год. Здесь вы найдете схемы блоков предохранителей Mercedes-Benz Sprinter 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018, получите информацию о расположении блоков предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Mercedes-Benz Sprinter 2006-2018

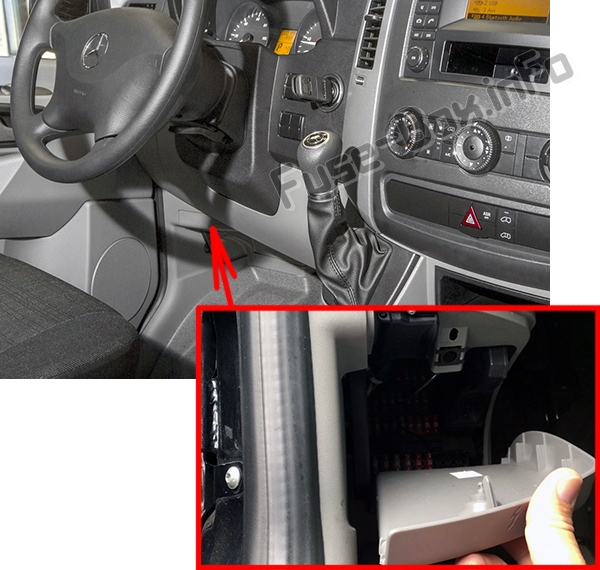

Расположение блока предохранителей
Блок предохранителей расположен под приборной панелью на стороне водителя, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в приборной панели
| № | Потребитель | Ампер |
|---|---|---|
| 1 | Гудок | 15 |
| 2 | ESTL (электромагнитный замок рулевого управления) замок зажигания | 25 |
| 3 | Клемма 30 Z, автомобили с бензиновым двигателем/ замок зажигания/ приборная панель | 10 |
| 4 | Переключатель освещения/ переключатель на центральной консоли | 5 |
| 5 | Стеклоочистители лобового стекла | 30 |
| 6 | Топливный насос Клемма 87 (5) (Автомобили с кодом MI6/MH3/XM0) |
15 10 |
| 7 | MRM (модуль защитной колонны) | 5 |
| 8 | Клемма 87 (2) | 20 |
| 9 | Клемма 87 (1) Клемма 87 (3), автомобили с бензиновым двигателем Клемма 87 (3), автомобили с дизельным двигателем |
25 20 25 |
| 10 | Клемма 87 (4) | 10 |
| 11 | Клемма 15 R автомобиля | 15 |
| 12 | Блок управления подушками безопасности | 10 |
| 13 | Прикуриватель/ лампа перчаточного ящика/ радио/ производитель кузова подъемная задняя дверь/ гнездо питания PND (персональное навигационное устройство) | 15 |
| 14 | Диагностическое соединение/ переключатель освещения/ приборная панель/ отключение звукового сигнала заднего хода/ охранная система с отслеживанием автомобиля | 5 |
| 15 | Переключатель корректора фар/ обогрев переднего отсека | 5 |
| 16 | Клемма 87 (1) Клемма 87 (3) (Автомобили с кодом MI6/MH3/XM0) |
10 |
| 17 | Блок управления подушками безопасности | 10 |
| 18 | Клемма 15 автомобиля/ переключатель стоп-сигнала | 7.5 |
| 19 | Внутреннее освещение | 7.5 |
| 20 | Переключатель стеклоподъемника передней пассажирской двери/ клемма 30/2 SAM (модуль приема сигналов и управления) | 25 |
| 21 | Блок управления двигателем | 5 |
| 22 | Система торможения (ABS) | 5 |
| 23 | Специальный мотор Клемма 87 (6) (Автомобили с кодом MI6/MH3/XM0) |
20 10 |
| 24 | Дизельный двигатель, компоненты двигателя/блок управления, автомобили с двигателем на природном газе NGT (Natural Gas Technology) | 10 |
| 25 | 12 В гнездо (центральная консоль) для герметика шин | 25 |
| Блок предохранителей F55/1 | ||
| 1 | Блок управления дверью водителя | 25 |
| 2 | Диагностическое соединение | 10 |
| 3 | Система торможения (клапаны) | 25 |
| 4 | Система торможения (насос подачи) | 40 |
| 5 | Клемма 87 (2a) двигатель M272, OM651 Клемма 87 (2a) двигатель OM642, OM651 (NAFTA) |
7.5 |
| 6 | Клемма 87 (1a) двигатель OM6426 (Автомобили с кодом XM0) Клемма 87 (1a) двигатель OM651 (Автомобили с кодом XM0) Клемма 87 (3a) двигатель M272, M271, OM651 |
10 7.5 7.5 |
| 7 | Система очистки фар | 30 |
| 8 | Сигнализация (ATA)/ маячок/ маячок с сиреной | 15 |
| 9 | Дополнительный модуль указателей поворота | 10 |
| Блок предохранителей F55/2 | ||
| 10 | Радио 1 DIN Радио 2 DIN |
15 20 |
| 11 | Мобильный телефон/ тахограф/ дополнительный регистратор (только Латинская Америка) /колыбель навигации (Автомобили с кодом XM0) | 7.5 |
| 12 | Вентилятор переднего отсека/ регулировка вентилятора дополнительного отопителя (Автомобили с кодом MI6/MH3/XM0) | 30 |
| 13 | Цифровой таймер дополнительного отопителя/ радиоприемник/ базовая проводка DIN-слота/FleetBoard/охранная система с отслеживанием автомобиля | 7.5 |
| 14 | Подогрев сиденья | 30 |
| 15 | Блок управления системой торможения | 5 |
| 16 | Отопление, обогрев заднего отсека/ кондиционер переднего отсека | 10 |
| 17 | Комфортное освещение Детектор движения Лампа чтения и грузового отсека (автомобили курьерской службы) Освещение грузового отсека |
10 7.5 10 7.5 |
| 18 | Кондиционер заднего отсека | 7.5 |
| Реле | ||
| R1 | Реле гудка | |
| R2 | Реле регулировки стеклоочистителя 1/2 | |
| R3 | Реле топливного насоса (Не на автомобилях с кодом MI6/MH3/XM0) Реле стартера, клемма 15 (Автомобили с кодом MI6/MH3/XM0) |
|
| R4 | Реле включения/выключения стеклоочистителей | |
| R5 | Реле стартера, клемма 50 | |
| R6 | Реле, клемма 15 R (нормально открытый контакт) | |
| R7 | Реле блока управления двигателем, клемма 87 | |
| R8 | Реле, клемма 15 (усиленное реле) |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в блоке предохранителей под сиденьем водителя
| № | Потребитель | Ампер |
|---|---|---|
| Блок предохранителей F55/3 | ||
| 1 | Регулировка зеркал/ обогрев заднего стекла | 5 |
| 2 | Стеклоочиститель заднего стекла | 30 |
| 3 | Дополнительный обогрев, цифровой таймер/ камера заднего вида/ переключатель нейтрального положения, помощь при старте и полный привод/ догрев двигателя/DIN-слот базовая проводка (крыша)/FleetBoard/охранная система с отслеживанием автомобиля/ освещение аварийного молота в заднем отсеке | 5 |
| 4 | Тахограф/ регулятор скорости ADR/ отбор мощности/AAG (блок управления прицепом) | 7.5 |
| 5 | ECO Start/блок управления EGS (электронное управление коробкой передач) |
5 10 |
| 6 | Блок управления полным приводом Вспомогательный масляный насос |
5 10 |
| 7 | ESM (электронный модуль селектора) | 10 |
| 8 | Подъемная задняя дверь/ самосвал PARKTRONIC (Автомобили с кодом XM0) | 10 |
| 9 | Кондиционер заднего отсека, сцепление компрессора, отключаемое устройство звукового сигнала заднего хода | 7.5 |
| Блок предохранителей F55/4 | ||
| 10 | Клемма 30, кузов/ производитель оборудования | 25 |
| 11 | Клемма 15, кузов/ производитель оборудования | 15 |
| 12 | D+, кузов/производитель оборудования | 10 |
| 13 | Топливный насос FSCM (модуль контроля топлива) Реле топливного насоса (Автомобили с кодом MI6/MH3/XM0) (NAFTA) |
20 15 |
| 14 | Гнездо питания прицепа | 20 |
| 15 | Блок распознавания прицепа | 25 |
| 16 | Мониторинг давления в шинах PARKTRONIC (автомобили до рестайлинга) | 7.5 |
| 17 | Программируемый специальный модуль (PSM) | 25 |
| 18 | Программируемый специальный модуль (PSM) | 25 |
| Блок предохранителей F55/5 | ||
| 19 | Потолочный блок управления без ATA (сигнализация) и без датчика дождя Потолочный блок управления с ATA (сигнализация) Потолочный блок управления с датчиком дождя |
5 25 25 |
| 20 | Лампа номерного знака (автомобили курьерской службы)/периметральная лампа (NAFTA)/освещение идентификации (NAFTA) | 7.5 |
| 21 | Клемма 30, электрика кузова (автомобили курьерской службы) Обогрев заднего стекла без ATA (сигнализация) Обогрев заднего стекла с ATA (сигнализация) |
15 30 15 |
| 22 | Обогрев заднего стекла 2 Гнездо автомобиля (автомобили курьерской службы) |
15 20 |
| 23 | 12 В левое заднее гнездо, груз/задний отсек Электрическая система: кузов не-MB |
15 10 |
| 24 | 12 В гнездо под основанием сиденья водителя | 15 |
| 25 | 12 В правое заднее гнездо, груз/задний отсек | 15 |
| 26 | Вспомогательный обогрев горячей водой | 25 |
| 27 | Электрический нагреватель-усилитель (PTC) Вспомогательный нагреватель теплого воздуха |
25 20 |
| Блок предохранителей F55/6 | ||
| 28 | Реле стартера SRB (модуль предохранителей и реле) (NAFTA) (Автомобили с кодом XM0) Стартер для поддержки электропитания с дополнительной батареей |
25 |
| 29 | Клемма 87 (7), газовая система, автомобили с двигателем на природном газе (NGT) (Natural Gas Technology) Блок управления селективным каталитическим восстановлением, автомобили с обработкой выхлопных газов (NAFTA) Клемма 30, полный привод, блок управления |
7.5 10 30 |
| 30 | Вентилятор вспомогательного теплообменника Усилитель тормозов (NAFTA) |
15 30 |
| 31 | Вентилятор обогрева заднего отсека Помощь в закрытии раздвижной двери, левая Электрическая раздвижная дверь, левая |
30 15 30 |
| 32 | Питание реле селективного каталитического восстановления, автомобили с обработкой выхлопных газов KEYLESS ENTRY |
5 10 |
| 33 | Электрическая раздвижная дверь, правая Помощь в закрытии раздвижной двери, правая Блок управления ENR (регулировка уровня) Компрессор пневматической подвески |
30 15 30 30 |
| 34 | Нагреватель селективного каталитического восстановления 3 DEF (жидкость для очистки выхлопов) резервуара подачи, автомобили с обработкой выхлопных газов, 6-цил. дизель (Автомобили с кодом MH3) (NAFTA) Нагреватель селективного каталитического восстановления 1 DEF, автомобили с обработкой выхлопных газов дизель (Не для автомобилей с кодом MH3) |
15 20 |
| 35 | Нагреватель селективного каталитического восстановления 2 шланга, автомобили с обработкой выхлопных газов, 6-цил. дизель (Автомобили с кодом MH3) (NAFTA) Нагреватель селективного каталитического восстановления 2 DEF, автомобили с обработкой выхлопных газов дизель (Не для автомобилей с кодом MH3) |
15 25 |
| 36 | Нагреватель селективного каталитического восстановления 1 насос подачи, автомобили с обработкой выхлопных газов, 6-цил. дизель (Автомобили с кодом MH3) (NAFTA) Управление нагревателем селективного каталитического восстановления 3 DEF, автомобили с обработкой выхлопных газов дизель (Не для автомобилей с кодом MH3) |
10 15 |
| Блок предохранителей F55/7 | ||
| 37 | COLLISION PREVENTION ASSIST/FCW (предупреждение о столкновении спереди) Blind Spot Assist/BSM (мониторинг слепых зон) |
5 5 |
| 38 | Многофункциональная камера с Highbeam Assist С предупреждением о выходе из полосы |
10 10 |
| 39 | Электрика кузова (автомобили курьерской службы) Кондиционер заднего отсека Вентилятор крыши Сирена |
7.5 7.5 15 15 |
| 40 | Ток зарядки вспомогательной батареи (Автомобили с вспомогательной батареей) | 15 |
| 41 | SAM (модуль приема сигналов и управления) опорное напряжение вспомогательной батареи (Автомобили с вспомогательной батареей) | 7.5 |
| 42 | Кондиционер заднего отсека | 30 |
| 43 | Электрическая ступенька/раздвижная дверь, правая | 10 |
| 44 | Электрическая ступенька/раздвижная дверь, левая | 10 |
| 45 | Электрическая ступенька, система управления и звуковой сигнал | 5 |
Предохранительный блок в батарейном отсеке в области ног с левой стороны автомобиля F59
Предохранительный блок в батарейном отсеке в области ног с левой стороны автомобиля F59
| № | Потребитель | Ампер |
|---|---|---|
| 1 | Реле подогрева свечей накаливания Вторичный воздушный насос для автомобилей с бензиновым двигателем |
80 40 |
| 2 | Вентилятор охлаждения системы кондиционирования — кабина без перегородки и без кондиционера заднего отсека Вентилятор охлаждения системы кондиционирования — кабина с перегородкой и усиленный без кондиционера заднего отсека Вентилятор охлаждения системы кондиционирования — кабина/ электрический всасывающий вентилятор Реле стартера, клемма 15 (Автомобили с кодом XM0) Неподдерживаемое реле стартера (Автомобили с кодом XM0) |
60 40 40 25 25 |
| 3 | SAM (модуль приема сигналов и управления)/SRB (модуль предохранителей и реле) | 80 |
| 4 | Вспомогательная батарея/ замедлитель Кондиционер заднего отсека |
150 80 |
| 5 | Предохранительные блоки клеммы 30, SAM (модуль приема сигналов и управления)/SRB (модуль предохранителей и реле) Вход электрического нагревателя-усилителя клеммы 30 (PTC) (Автомобили с кодом XM0) |
150 Bridge |
| 6 | Точка подключения у основания сиденья Предохранительный блок у основания сиденья (Автомобили с кодом XM0) |
Bridge Bridge |
| 7 | Кондиционер заднего отсека Электрический нагреватель-усилитель PTC |
80 150 |
Предохранительный блок у основания сиденья водителя (только для вспомогательной батареи) F59/7
Предохранительный блок у основания сиденья водителя (только для вспомогательной батареи) F59/7
| № | Потребитель | Ампер |
|---|---|---|
| 1 | Не назначено | — |
| 2 | SAM (модуль приема сигналов и управления)/SRB (модуль предохранителей и реле) | 80 |
| 3 | Не назначено | — |
| 4 | Вход вспомогательной батареи | 150 |
| 5 | Точка подключения у основания сиденья Предохранительный блок у основания сиденья | Bridge |
| 6 | SAM (модуль приема сигналов и управления)/SRB (модуль предохранителей и реле), блок предохранителей клеммы 30 | 150 |
| 7 | Вход дополнительной батареи Подключение для предохранителя гнезда на автомобилях с дополнительной батареей | Bridge |
| 8 | Замедлитель в сочетании с реле отключения батареи | 100 |
| 9 | Дополнительная батарея | 150 |
| 10 | Гидравлический насос снегоуборщика Подъемная задняя дверь Самосвал | 250 |
Предохранительный блок у основания сиденья водителя (только для вспомогательной батареи) F59/8
Предохранительный блок у основания сиденья водителя (только для вспомогательной батареи) F59/8
| № | Потребитель | Ампер |
|---|---|---|
| 11 | Вход стартерной батареи клеммы 30 | Bridge |
| 12 | Не назначено | — |
| 13 | Электрический нагреватель-усилитель (PTC) Кондиционер заднего отсека |
150 80 |
| 14 | Вентилятор охлаждения системы кондиционирования — кабина без перегородки и без кондиционера заднего отсека Вентилятор охлаждения системы кондиционирования — кабина с перегородкой и усиленный без кондиционера заднего отсека Вентилятор охлаждения системы кондиционирования — кабина открытая модель автомобиля Электрический всасывающий вентилятор |
60 40 40 70 |
| 15 | Не назначено | |
| 16 | Замедлитель не в сочетании с реле отключения батареи Реле отключения батареи |
100 150 |
| 17 | Не назначено | — |
| 18 | Альтернатор | 300 |
Реле в основании левого переднего сиденья
| № | Реле | Описание |
|---|---|---|
| R1 | K6 | Реле стартера, праворульный автомобиль (Автомобили с кодом XM0) |
| R2 | K41 | Реле разгрузки, клемма 15 |
| R3 | K41/5 | Реле стартера, клемма 15 |
| R4 | K64 K110 |
Реле вторичной подачи воздуха/насоса вторичного воздуха Реле SCR, автомобили с обработкой выхлопных газов (селективное каталитическое восстановление) |
| R5 | K27 | Реле топливного насоса |
| R6 | K23/1 | Реле вентилятора, передний, регулировка 1 |
| R7 | K41/2 | Реле разгрузки, клемма 15 R |
| R8 | K6/1 K6 |
Реле стартера, дополнительная батарея Реле стартера, леворульный автомобиль (Автомобили с кодом XM0) |
| R9 | K13/5 | Реле обогрева заднего стекла 1 |
| R10 | K13/6 K51/15 |
Реле обогрева заднего стекла 2 с ATA (сигнализация) Реле снегоуборщика, ближний свет фар, левый |
| R11 | K117/3 K51/16 |
Реле электрической ступеньки 1, левая Реле снегоуборщика, ближний свет фар, правый |
| R12 | K117/4 K51/17 |
Реле электрической ступеньки 2, левая Реле снегоуборщика, дальний свет фар, левый |
| R13 | K41/3 K51/18 |
Реле разгрузки, клемма 15 (2) Реле снегоуборщика, дальний свет фар, правый |
| R14 | K13/7 | Реле обогрева лобового стекла 1 |
| R15 | K88 | Реле производителя кузова, клемма 15 |
| R16 | K88/1 | Реле производителя кузова, клемма 61 (D+) |
| R17 | K95 K93 |
Реле базовой проводки подъемной задней двери Реле комфортного освещения |
| R18 | K2 | Реле системы очистки фар |
| R19 | K51/10 | Реле маячка с сиреной |
| R20 | K39/3 | Реле ATA (сигнализация), гудок |
| R21 | K108 K116 K23/2 |
Реле периметрального/идентификационного освещения (NAFTA) Реле лампы номерного знака (автомобили курьерской службы) Реле вентилятора, вспомогательный нагреватель теплого воздуха, регулировка 1 |
| R22 | K23/3 | Реле вентилятора, вспомогательный нагреватель теплого воздуха, регулировка 2 |
| R23 | K39/1 K124/1 |
Реле сирены Реле клеммы 61 (D+), охранная система с отслеживанием автомобиля |
| R24 | K117/1 | Реле электрической ступеньки 1, правая |
| R25 | K117/2 | Реле электрической ступеньки 2, правая |
| R26 | K121 K124 |
Реле отключения звукового сигнала заднего хода Реле охранной системы с отслеживанием автомобиля |
Другие реле
| Реле | Описание |
|---|---|
| K57 | Реле отключения батареи, леворульный автомобиль |
| K57/4 | Реле отключения батареи, праворульный автомобиль |
| K9 | Реле системы кондиционирования, вспомогательный вентилятор (дуо) |
| K9/2 | Реле системы кондиционирования, вспомогательный вентилятор (моно) |
| K9/5 | Реле кондиционера заднего отсека, вспомогательный вентилятор |
| K120 | Реле вспомогательной батареи (Автомобили с вспомогательной батареей) |
