В этой статье мы рассмотрим Mitsubishi Colt (Z30) после рестайлинга, выпускавшийся с 2009 по 2012 год. Здесь вы найдете схемы блоков предохранителей для Mitsubishi Colt 2009, 2010, 2011 и 2012, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение предохранителей Mitsubishi Colt 2009-2012
Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (с левой стороны).

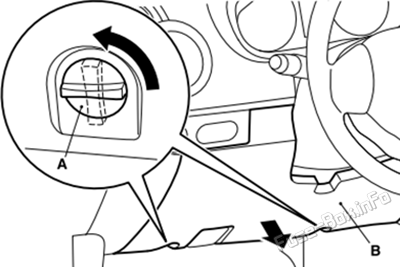

Автомобиль с левым рулем: за крышкой перед сиденьем водителя. Поверните клипсы (A) против часовой стрелки, затем снимите крышку (B).
Автомобиль с правым рулем: на задней стенке бардачка. Откройте бардачок, нажмите на фиксатор (A) и снимите крышку (B).
Схема блока предохранителей
Назначение предохранителей в пассажирском отсеке
| № | А | Назначение |
|---|---|---|
| 1 | 40 | Замок зажигания |
| 2 | 40 | Система электрических стеклоподъемников |
| 3 | 40 | Вентилятор радиатора |
| 4 | 40 | Автоматизированная механическая трансмиссия |
| 5 | 30 | Задний дефростер |
| 6 | 30 | Подогрев сидений |
| 7 | — | — |
| 8 | 40 | Обогреватель |
| 9 | 10 | Радио |
| 10 | 10 | Салонный светильник |
| 11 | 7.5 | Подогрев боковых зеркал |
| 12 | 7.5 | Электронный блок управления |
| 13 | 20 | Стеклоочиститель лобового стекла |
| 14 | 7.5 | Задний фонарь (правый) |
| 15 | 7.5 | Задний фонарь (левый) |
| 16 | 20 | Двигатель |
| 17 | 15 | Топливный насос |
| 18 | 10 | Сигнал |
| 19 | 10 | Фары дальний свет (левый) |
| 20 | 10 | Фары дальний свет (правый) |
| 21 | — | — |
| 22 | — | — |
| 23 | 7.5 | Внешние боковые зеркала |
| 24 | 7.5 | Задний противотуманный фонарь |
| 25 | 15 | Вспомогательная розетка |
| 26 | 15 | Стеклоочиститель заднего стекла |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 10 | Аварийная сигнализация |
| 32 | — | — |
| 33 | 15 | Центральный замок |
| 34 | 15 | Передние противотуманные фары |
| 35 | 10 | Фары ближний свет (левый) |
| 36 | 10 | Фары ближний свет (правый) |
| 37 | 7.5 | Лампа заднего хода |
| 38 | 7.5 | Управление двигателем |
| 39 | 10 | Катушка зажигания |
| 40 | 7.5 | Приборная панель |
| 41 | 7.5 | Реле |
| 42 | 15 | Стоп-сигналы |
| 43 | 7.5 | Кондиционер |
| 44 | — | — |
Реле
| № | Реле |
|---|---|
| 1 | Реле стеклоподъемников |
| 2 | Реле сигнала |
| 3 | — |
| 4 | Реле заднего противотуманного фонаря |
| 5 | Реле стартера |
| 6 | Реле управления двигателем |
| 7 | — |
| 8 | — |
| 9 | Реле противотуманных фар |
| 10 | Реле вентилятора обогревателя |
| 11 | — |
| 12 | Реле управления трансмиссией |
| 13 | Разъем питания для дополнительного оборудования |
| 14 | — |
| 15 | — |
| 16 | Реле омывателей |
| 17 | Реле подогрева заднего стекла |
| 18 | Реле подогрева сидений |
| 19 | Реле фар ближнего света |
| 20 | Реле фар дальнего света |
| 21 | — |
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | А | Цепь |
|---|---|---|
| 1 | 120A | Блок предохранителей/реле панели приборов |
| 2 | 120А/175A | Альтернатор |
| 3 | 40А | ABS/ESP |
| 4 | 60A | Рулевое управление с электроприводом |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Блок предохранителей/реле панели приборов |
