В этой статье мы рассмотрим Nissan Micra / Nissan March третьего поколения (K12), выпускавшийся с 2002 по 2010 год. Здесь вы найдете схемы блоков предохранителей Nissan Micra 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Nissan Micra / March 2003-2010
Расположение блока предохранителей

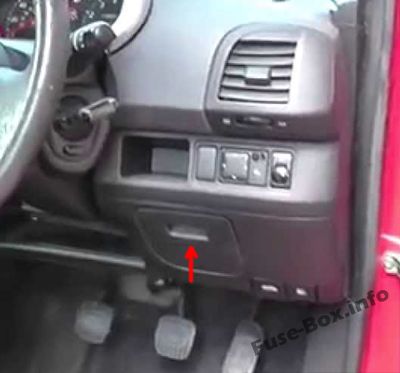

Блок предохранителей расположен под рулевым колесом, за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | А | Элемент |
|---|---|---|
| 1 | Реле дополнительного оборудования | |
| 2 | Реле вентилятора отопителя | |
| F1 | 15A | Стеклоочиститель лобового стекла |
| F2 | 10A | Индикаторы приборной панели |
| F3 | 10A | Система SRS |
| F4 | 10A | Многофункциональный блок управления 1, диагностический разъем |
| F5 | 10A | Выключатель стоп-сигналов (датчик приближения), ABS, стоп-сигналы |
| F6 | 10A | Центральный замок, сигнализация, кондиционер |
| F7 | 10A | Многофункциональный блок управления 1 |
| F8 | 10A | Индикаторы приборной панели, диагностический разъем (DLC) |
| F9 | 15A | Отопитель / кондиционер |
| F10 | 15A | Отопитель / кондиционер |
| F11 | 15A | Прикуриватель |
| F12 | 10A | Аудиосистема, навигационная система, противоугонная система, электрические дверные зеркала, бортовой компьютер |
| F13 | 10A | Электрообогрев заднего стекла |
| F14 | 10A | Дневные ходовые огни |
| F15 | 10A | Обогрев сидений |
| F16 | 10A | Кондиционер |
| F17 | 10A | Противоугонная система, центральный замок, внутреннее освещение |
Блок предохранителей №1
Блок предохранителей 1 расположен в моторном отсеке (с левой стороны), за фары.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека 1
| № | А | Элемент |
|---|---|---|
| F31 | — | |
| F32 | — | |
| F33 | 10A | Правая фара — дальний свет, система дневного освещения |
| F34 | 10A | Левая фара — дальний свет, система дневного освещения |
| F35 | 10A | Задний правый габаритный огонь |
| F36 | 10A | Задний левый габаритный огонь |
| F37 | — | — |
| F38 | 20A | Стеклоочиститель лобового стекла |
| F39 | 15A | Ближний свет — левая фара, система дневного освещения |
| F40 | 15A | Ближний свет — правая фара, система дневного освещения, корректор фар |
| F41 | 10A | Реле кондиционера |
| F42 | — | — |
| F43 | — | — |
| F44 | — | — |
| F45 | 15A | Реле электрообогрева заднего стекла |
| F46 | 15A | Реле электрообогрева заднего стекла |
| F47 | 15A | Реле топливного насоса |
| F48 | 10A | Электронный блок АКПП |
| F49 | 10A | Антиблокировочная система тормозов (ABS) |
| F50 | 10A | Выключатель блокировки пуска |
| F51 | 20A | Реле модуля управления дросселем |
| F52 | 20A | Управление двигателем |
| F53 | 10A | Нагреваемые кислородные датчики |
| F54 | 10A | Форсунки |
| F55 | 20A | Противотуманные фары |
Блок предохранителей №2
Блок предохранителей 2 расположен в моторном отсеке (с левой стороны).
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека 2
| № | А | Элемент |
|---|---|---|
| 1 | Реле сигнала | |
| F21 | ||
| F22 | ||
| F23 | ||
| F24 | 15A | Аудиосистема, навигационная система |
| F25 | 10A | Сигнал |
| F26 | 10A | Генератор |
| F27 | 10A | Система освещения в дневное время — при наличии |
| F28 | 10A | |
| F29 | 40A | Электронный блок управления ABS |
| F30 | 40A | Реле вентилятора охлаждения |
| F31 | 40A | Выключатель зажигания |
| F32 | 40A | Подогреватель охлаждающей жидкости |
| F33 | 40A | Многофункциональный блок управления 1 |
| F34 | 30A | Электронный блок управления ABS |
| F35 | 30A | Реле омывателя фар |
| F36 | 60A | Электронный блок управления ABS |
Предохранители на аккумуляторе
| № | А | Элемент |
|---|---|---|
| A | 250A | Главный предохранитель |
| B | 80A | Электронный блок управления ABS |
| C | 80A | Многофункциональный блок управления 1 |
| D | 60A | Блок предохранителей / реле — моторный отсек 1 (F45-F46), (F51-F52), реле главного выключателя зажигания |
| E | 80A | Блок предохранителей / реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле вентилятора отопителя |
